Введение: Зачем нужно охлаждение ДВС
Когда водитель заводит автомобиль зимой, под капотом происходит настоящий термодинамический хаос, который инженеры месяцами (а то и годами) приводят к идеальной гармонии. Система охлаждения двигателя (СОД) — это не просто «металлический бочонок с лепестками» на передке машины. Это высокоточная, умная и многозадачная гидравлическая система, от которой зависит не только отсутствие перегрева, но и ресурс поршневой группы, расход топлива, экологичность выхлопа и даже комфорт в салоне. Современные двигатели внутреннего сгорания (ДВС) работают в режиме жесткого термического напряжения, и малейший сбой в терморегуляции, незаметный на глаз, может привести к микротрещинам головки блока цилиндров (ГБЦ) или повреждению поршневой группы.
Многие автовладельцы ошибочно полагают, что если температура на приборной панели не уходит в «красную зону», значит, с системой всё в порядке. Это ловушка. Современные ДВС работают при температурах, которые кажутся нереальными (до 110–120 °C и выше в турбонаддуве), и отвод тепла от камеры сгорания требует сложной инженерной реализации. В этой статье мы разберём СОД не как сухую инструкцию из каталога, а как живой механизм, который нужно понимать, чтобы избежать costly ремонтов. Мы разберём физику процессов, устройство ключевых узлов и практические советы, которые экономят нервы и деньги.
- Почему современные моторы «перекалены» и как это помогает экономить топливо.
- Как работает система, переключаясь между малым и большим кругом циркуляции.
- В чем реальная разница между антифризом и водой, и почему нельзя их смешивать.
- Топ-5 ошибок водителей, приводящих радиатор в негодность.
- Секреты диагностики: как по поведению машины «прочитать» диагноз без сканера.
Содержание
- Введение: Зачем нужно охлаждение ДВС
- 1. Физика процесса: от камеры сгорания до отвода тепла
- 2. Основные компоненты системы охлаждения двигателя
- 3. Принцип работы: Малый и большой круги циркуляции
- 3.1. Система под давлением и точка кипения
- 4. Охлаждающие жидкости: типы, характеристики и правила выбора
- 5. Материалы конструкции: Влияние на выбор ОЖ (Алюминий vs Чугун)
- 6. Воздушное vs Жидкостное охлаждение: сравнительная таблица
- 7. Диагностика неисправностей: признаки перегрева и утечек
- 8. Практический кейс: История одного «перегиба»
- Обслуживание и профилактика (Чек-лист)
- Часто задаваемые вопросы
- Заключение и советы эксперта
- Об авторе
1. Физика процесса: от камеры сгорания до отвода тепла
Многие слышали, что температура сгорания топлива в цилиндрах достигает 2000–2500 °C. Если бы стенки цилиндров не отводили это тепло, двигатель расплавился бы за считанные секунды. Однако задача СОД — не просто охладить. Её главная цель — поддерживать температуру в строго заданном диапазоне, обычно 85–105 °C. В этом режиме металл блока и головки находится в состоянии температурной «стабильности»:
- Коэффициенты расширения деталей (поршня и цилиндра) выравниваются, обеспечивая идеальный тепловой зазор для поршневой группы.
- Масло имеет оптимальную вязкость, создавая защитную пленку без излишнего сопротивления в двигателе.
- Химические процессы горения идут до конца, а вредные выбросы минимизируются, так как катализаторы выхлопной системы работают эффективно только при достижении рабочей температуры.
Если двигатель переохлажден (например, зимой на морозе при открытой пластиковой «решеткой» на радиаторе), масло становится слишком густым, увеличивается трение, расход топлива растет, а в цилиндрах выпадает конденсат. Если перегрет — масло «выгорает», маслоотражательные колпачки дубеют, а алюминиевый блок может деформироваться. Современная СОД — это мультисистема. Она не только гасит тепло двигателя, но и использует его: печка салона, подогрев масляного фильтра, охлаждение системы EGR и турбонаддува (интеркулер). Всё это единая тепловая сеть автомобиля, где каждый теплообменник выполняет свою задачу.
2. Основные компоненты системы охлаждения двигателя
| Компонент | Функция | Комментарий эксперта |
|---|---|---|
| Головка блока и рубашка охлаждения | Основной теплообменник. Вода циркулирует вокруг каналов цилиндров и в районе свечных отверстий. | Часто страдает от коррозии или накипи, если использовали воду. Требует чистки раз в 3-5 лет. |

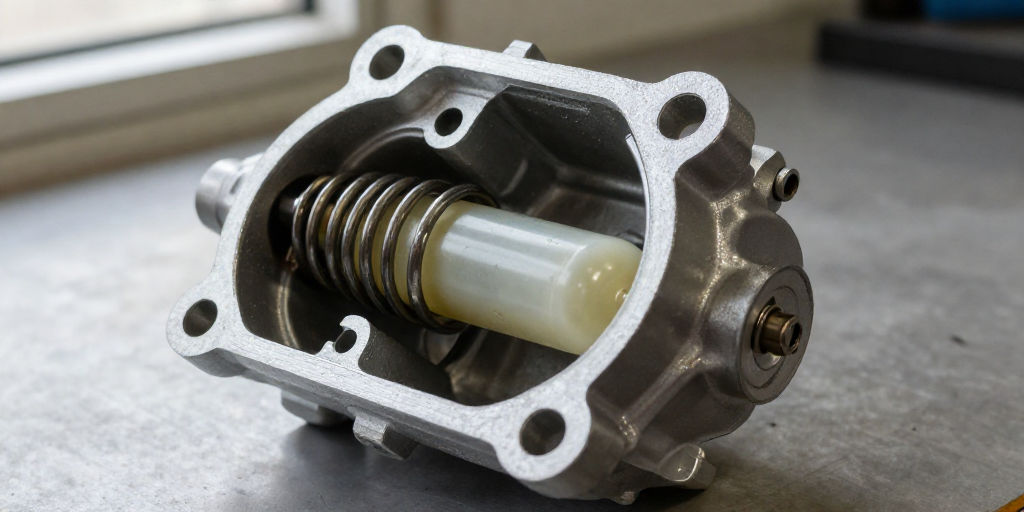

| Термостат | «Мозговой центр» циркуляции. Открывает/закрывает клапаны для малого и большого круга. | Самая частая причина перегрева. Если заклинил — мотор не прогреется или закипит. Восковой элемент реагирует на нагрев. |
| Помпа (водяной насос) | Принудительно гонит антифриз по системе. Обычно приводится ремнем ГРМ. | Заклинивание помпы останавливает циркуляцию за секунды. Слушите гул под капотом — признак износа подшипника. |
| Радиатор | Отводит тепло в атмосферу. Бывает алюминиевым или медным. Современные решения используют тонкие трубки. | Алюминий легче, но сложнее в ремонте. Медь надежнее, но тяжелей и дороже. |
| Вентилятор охлаждения | Дувает на радиатор на холостых и в пробках. Современные — с ШИМ-управлением. | Электровентиляторы работают от датчиков температуры. Электроника решает, когда включить скорость. |
| Расширительный бачок | Компенсирует расширение жидкости. Создает давление в системе. | Именно здесь мы контролируем уровень и цвет антифриза. Должен быть герметичным. |
| Пробка расширительного бачка | Радиаторный клапан. Поддерживает рабочее давление (1.1–1.5 атм). | Самый недооцененный элемент. Дешевая пробка стоит 300 руб., но экономит вам 50 000 руб. ремонта. |
— Алексей Морозов
3. Принцип работы: Малый и большой круги циркуляции
Вся магия современной СОД заключается в термостате. Представьте себе развилку дорог. Когда двигатель холодный (ниже 85–90 °C, в зависимости от модели), термостат перекрыл путь к радиатору. Антифриз гонит помпа по малому кругу:
Блок двигателя → Печка салона (по желанию) → Головка блока → Помпа.
Почему так сделано? Чтобы двигатель прогрелся как можно быстрее. В мороз это критично, так как холодный мотор увеличивает износ на 80% всей заправки ресурса. Включая печку, мы дополнительно отводим лишнее тепло через теплообменник отопителя салона, ускоряя прогрев.
Как только температура достигает рабочей отметки, воск внутри термостата расширяется и выталкивает шток, открывая клапан. Антифриз устремляется по большому кругу:
Блок → Радиатор (сверху) → Радиатор (снизу) → Помпа.
В этот момент включается вентилятор (если давление и температура высоки), и тепло рассеивается в атмосферу. Важно понимать: система никогда не «выключается». Она только регулирует интенсивность охлаждения, смешивая потоки или включая/выключая вентилятор. В турбированных двигателях критически важен отвод тепла от турбины (интеркулер), который также подключен к общей системе охлаждения или имеет отдельный контур.
3.1. Система под давлением и точка кипения
Многие не знают, что СОД — это герметичная система под давлением. Благодаря крышке расширительного бачка (паровоздушный клапан), которая держит давление около 1.1–1.5 атм (в некоторых спортивных авто до 2.5 атм), температура кипения антифриза повышается с обычных 100 °C до 115–130 °C.
Если клапан в пробке не работает (залип или сточен), давление не создается. Антифриз закипает при 100 °C, превращаясь в пар. Пар сжимается гораздо хуже жидкости — помпа просто вращается в парах (кавитация), тепло не отводится, и вы получаете моментальный перегрев, даже если двигатель холодный на ощупь. Это явление называется паровая пробка, и бороться с ней крайне сложно.
— Алексей Морозов
4. Охлаждающие жидкости: типы, характеристики и правила выбора
Использование «просто воды» в системе охлаждения — это варварство. Вот что происходит, когда вы используете воду: 1. Коррозия. Вода, контактируя с алюминием и сталью рубашки охлаждения, вызывает окисление. Окалиной забиваются тонкие каналы, и система перестает работать. 2. Кавитация. Вода легче образует пузырьки пара, которые разрушают металл помпы и стенки каналов (эффект разрушения камня водой). 3. Замерзание. При отрицательных температурах вода расширяется на 9%. Этого достаточно, чтобы лопнуть блок цилиндров или радиатор. Вы не узнаете об этом, пока не попытаетесь завести машину морозом -10°C.
Антифриз — это концентрат на основе этиленгликоля или пропиленгликоля с пакетом присадок (фосфаты, силикаты, органические кислоты). Он выполняет три функции: не замерзает, не кипит, защищает металлы от коррозии. Важно различать типы антифризов, которые отличаются химическим составом присадок. См. также: Какой антифриз выбрать: цвет, классы G11/G12/G13, совместимость и можно ли смешивать.
| Тип (Класс) | Цвет (условно) | Технология и состав | Ресурс службы |
|---|---|---|---|
| G11 (Legacy) | Зеленый | Силикатная технология. Образует защитный слой-пленку по всему контуру. Быстро засоряет каналы, но хорошо защищает старые чугунные моторы. | 2 года |
| G12, G12+ | Красный/Розовый | OAT (бессиликатная органическая). Ингибиторы коррозии работают только в местах повреждения. Не засоряет каналы. Идеален для современных алюминевых двигателей. | 5 лет |
| G12, G13 | Синий/Желтый/Фиолетовый | Гибридная или на основе пропиленгликоля. Экологичнее, обладает лучшей теплоотдачей и антикавитационными свойствами. | 5 лет |
— Алексей Морозов
5. Материалы конструкции: Влияние на выбор ОЖ (Алюминий vs Чугун)
Конструкция современных двигателей все чаще использует сплавы алюминия для блока цилиндров и головки из-за малого веса. Однако алюминий химически активнее чугуна. Для чугунных двигателей прошлого века часто подходили простые силикатные антифризы. Для современных алюминиевых ДВС требуются органические ингибиторы коррозии (G12+), которые не образуют толстых пленок, мешающих теплообмену, но точечно защищают металл.
Также в системе используются полимеры и резиновые патрубки. Некачественная охлаждающая жидкость может вызвать гниение резины или растрескивание пластиковых тройников. Поэтому использование рекомендованного производителем антифриза — это не просто рекомендация, а требование герметичности и долговечности контура.
6. Воздушное vs Жидкостное охлаждение: сравнительная таблица
До 80-х годов прошлого века многие автомобили (VW Beetle, Porsche 911 до 993 поколения, советский «Запорожец») имели двигатель с воздушным охлаждением. Металлические ребра на блоке цилиндров просто обдувались воздухом при движении. Однако эта схема вымерла, уступив место жидкостному охлаждению.
| Параметр | Жидкостная система (СОЖ) | Воздушная система |
|---|---|---|
| Эффективность | Высокая (плотное охлаждение, большая теплоемкость) | Низкая (зависит от скорости и площади ребер) |
| Равномерность | Отличная (нет локальных перегревов) | Плохая (горячие пятна у цилиндров) |
| Комфорт (печка) | Естественный (используется тот же теплоноситель) | Требует доп. оборудования (дополнительный радиатор отопителя) |
| Шум и вибрации | Низкий (вода гасит вибрации ДВС) | Высокий (металл звенит) |
| Масса | Высокая (радиатор + вода + помпа) | Низкая (обдув) |
— Алексей Морозов
7. Диагностика неисправностей: признаки перегрева и утечек
Вот индикаторы проблем в системе охлаждения:
| Симптом | Вероятная причина | Что делать |
|---|---|---|
| Печка дует холодным (зимой) | Воздушная пробка, неисправность термостата (не открыл большой круг), низкий уровень. | Проверить пробки, долить, проверить патрубки радиатора на нагрев. |
| Стрелка температуры в «зеленой», но на трассе растет | Не работает вентилятор охлаждения (датчик, реле). ШИМ-сигнал не доходит. | Проверить предохранители, реле, моторчик вентилятора. |
| Температура растет только в пробках, на скорости в норме | Загрязнен радиатор (снаружи листьями), не работает вентилятор, слабая помпа. | Помыть радиатор сыммерсией, проверить тягу вентилятора. |
| Мотор не прогревается (всегда холодный) | Термостат заклинило в положении «открыто» (сразу гоняет по большому кругу). | Замена термостата. В мороз это критично для ресурса мотора. |

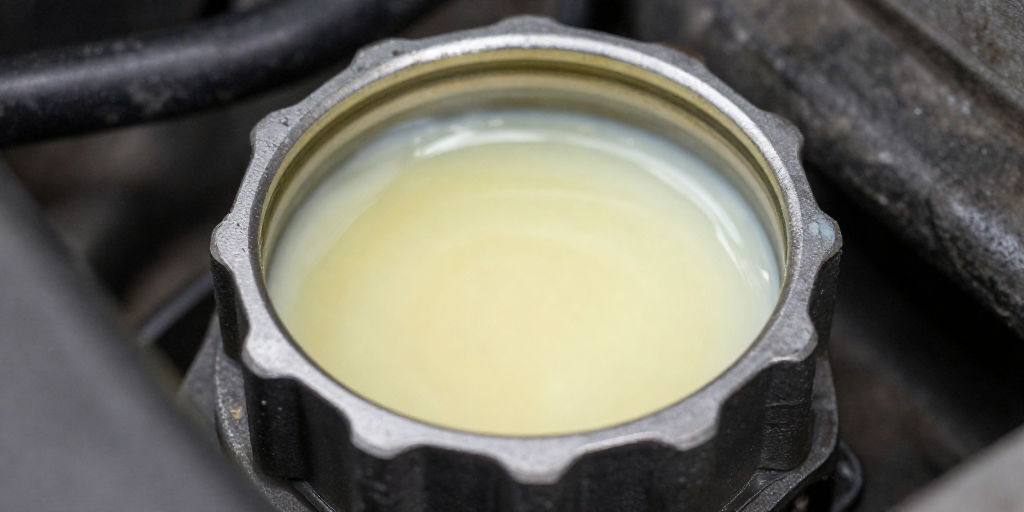

| В бачке масляная эмульсия («майонез») | Прогорела прокладка ГБЦ. Масло попадает в рубашку охлаждения, происходит эмульгирование. | Срочный ремонт двигателя. Ездить нельзя. Риск гидроудара. |
| Шум помпы (вой/гул) | Износ подшипника водяного насоса. | Замена помпы до того, как она заклинит и порвет ремень/ГРМ. |
| Течь в районе патрушков | Старение резины, ослабление хомута, перегиб шланга. | Замена хомутов и патрубка. Проверка герметичности соединений. |
8. Практический кейс: История одного «перегиба»
Недавно ко мне обратился клиент с автомобилем, которому было всего 6 лет. Жалоба: машина начала дымить из выхлопной трубы (белый дым с сладковатым запахом), расход антифриза возрос до 1 литра на 1000 км. Официальный сервис развел руками, так как ошибок по датчикам не было.
При осмотре оказалось, что в прошлом году владелец ставил бюджетный аналог радиатора. Радиатор был тоньше штатного, а главное — имел неправильную геометрию крыльчатки вентилятора, из-за чего создавался «подпор» воздуха. На трассе мотор грелся до 112 градусов. Это не критично для разовой поездки, но при постоянной работе на таких температурах в алюминиевой головке блока начинали появляться микротрещины в области седла впускного клапана. Антифриз начинал подсасываться во впускной коллектор под давлением. Мы заменили радиатор на OEM, поменяли прокладку ГБЦ и промоли рубашку охлаждения от солей. Мотор «задышал» снова. Lesson: дешевый радиатор экономии не сделал, ремонт обошелся в 3-4 стоимости запасной части. Это классический пример того, как экономия на деталях ведет к катастрофе.
— Алексей Морозов
Обслуживание и профилактика (Чек-лист)
Чтобы система охлаждения служила долго, необходимо выполнять регулярные операции:
- Визуальный осмотр: раз в сезон проверяйте патруйки на трещины, давление бачка и уровень жидкости.
- Проверка плотности: используйте ареометр, чтобы убедиться, что антифриз не потерял своих свойств (замерзает/кипит).
- Промывка: при замене антифриза (особенно если он был залит не тот) рекомендуется промывать систему дистиллированной водой с专用ными присадками.
- Вентилятор: следите, чтобы радиатор не забивался грязью. Пылесосьте его снаружи.
- Помпа и термостат: если вы находитесь в межремонтном периоде и проехали 100 000 км, лучше заменить эти элементы на профилактику, чем в дороге.
FAQ: Часто задаваемые вопросы
В идеальном мире — только дистиллированную воду. В реальности можно долить обычную воду до ближайшей АЗС для долива концентрата, но не более 10-20% от общего объема, чтобы не снизить температуру кипения и не запустить коррозию.
Современные G12/G13 антифризы служат 5 лет или 250 000 км. Старые G11 (зеленые) — 2-3 года. Всегда сверяйтесь с мануалом вашего авто. Цвет не гарантирует срок, состав — гарантирует. Если цвет потемнел или появилась мука — замена.
Система герметична. Антифриз может уходить через микротрещину в ГБЦ (уходит в цилиндры и сгорает в дыму) или испаряться через микротечь пробки бачка. Также возможна утечка в расширительный бачок из-за крышки. Визуально это не всегда заметно.
Да, для удаления старых отложений накипи это допустимо. Но после промывки водой систему нужно очень тщательно слить и промыть дистиллятом, иначе вода останется в каналах и начнет корродировать металл до заливки нового антифриза.
Да, печка будет работать, так как она подключена параллельно (через малый круг). Но мотор будет хуже охлаждаться на высоких нагрузках, так как антифриз не будет ходить по большому радиатору. В таком случае ехать можно только до ближайшей СТО.
Заключение и советы эксперта
Система охлаждения двигателя внутреннего сгорания — это не «установил и забыл». Это живой организм, который требует внимания. Понимание того, как работают малый и большой круг, зачем нужен антифриз под давлением и почему нельзя лениться проверять уровень, спасает вас от десятков тысяч рублей на сервисах. Автомобиль прощает многое, но к перегреву он не прощает ничего. Ресурс двигателя — это не только качество масла в коробке, но и чистота в радиаторе, исправность термостата и герметичность контура.
Следите за температурой, используйте только рекомендованные антифризы (G12+, G13 для современных алюминиевых моторов) и не экономьте на мелких деталях вроде пробки расширительного бачка. Если вы будете относиться к СОД с уважением, она прослужит вам весь срок службы автомобиля, а двигатель всегда будет оставаться в температурном optimum.
Об авторе
Алексей Морозов — старший инженер по моторам и системам охлаждения с более чем 15-летним опытом работ в сервисных центрах и автомобилестроении.
За плечами — участие в разработке и отладке систем охлаждения для легковых и коммерческих двигателей, автор технических статей и руководств по обслуживанию двигателей, многолетний опыт диагностики сложных термодинамических неисправностей. Работал с алюминиевыми и чугунными блоками, участвовал в промышленных проектах по оптимизации охлаждающих контуров и снижению расхода топлива через температурную регуляцию.
