Технические характеристики
Основные параметры

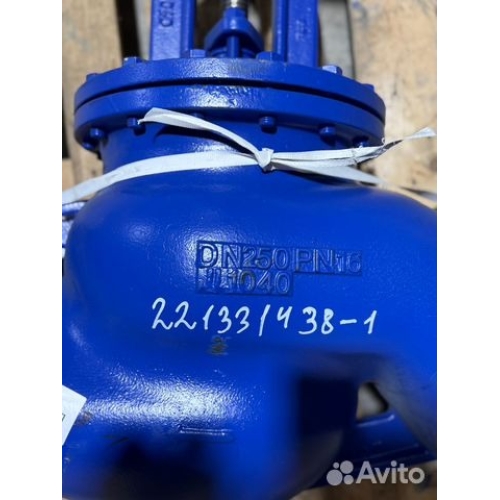

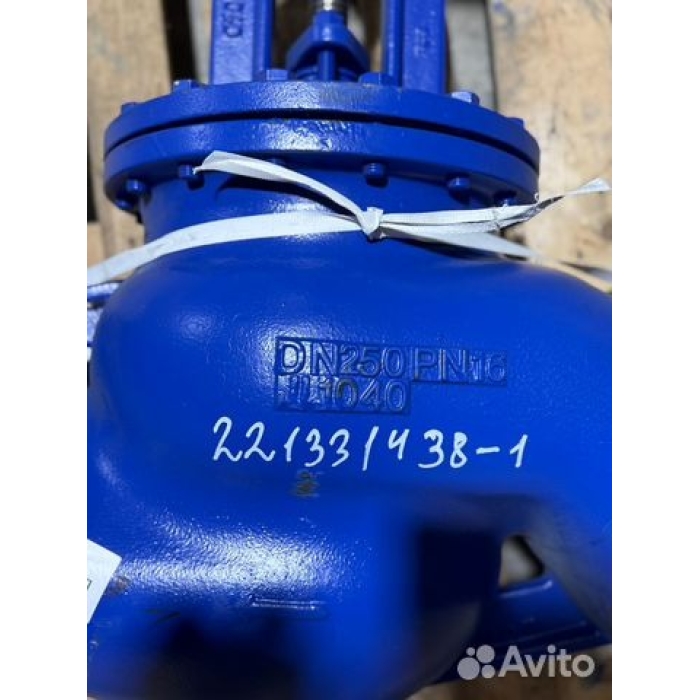

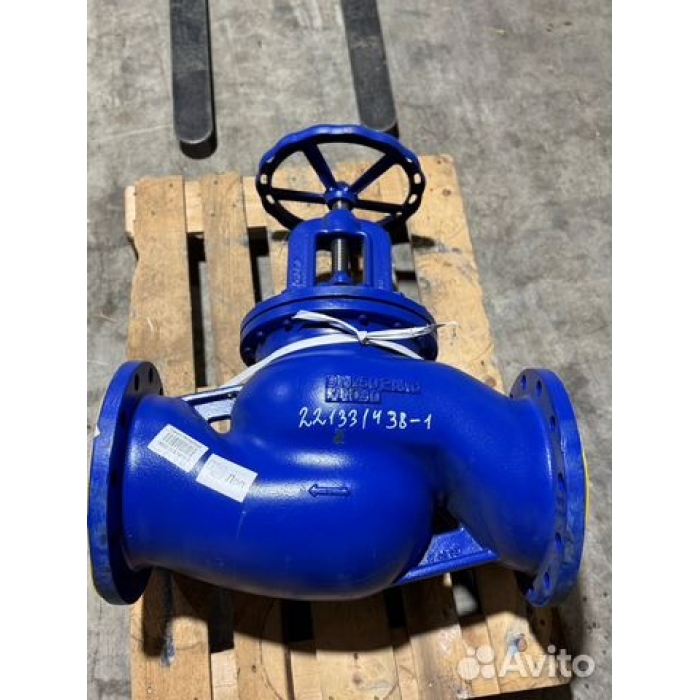

- Тип изделия: Вентиль запорный полнопроходной
- Модель (артикул): 215A / Zetkama 215

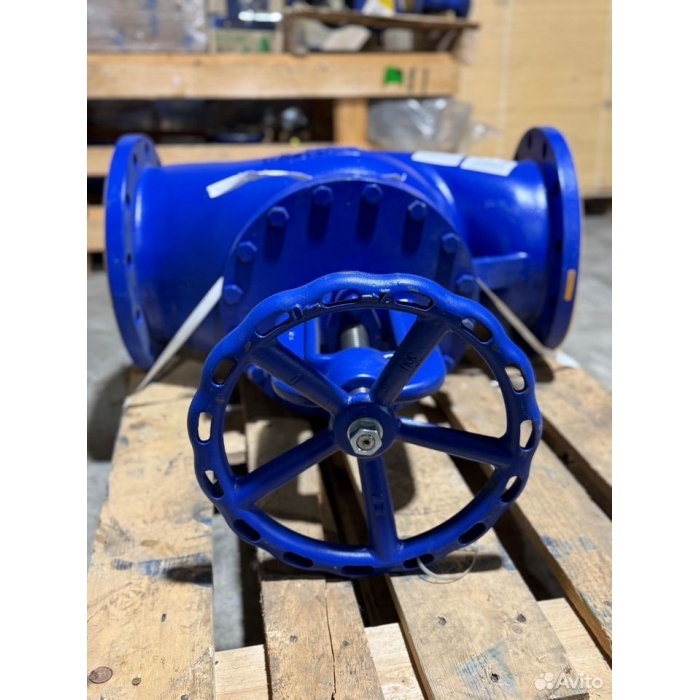

- Тип управления: Ручной (вращающийся штурвал)

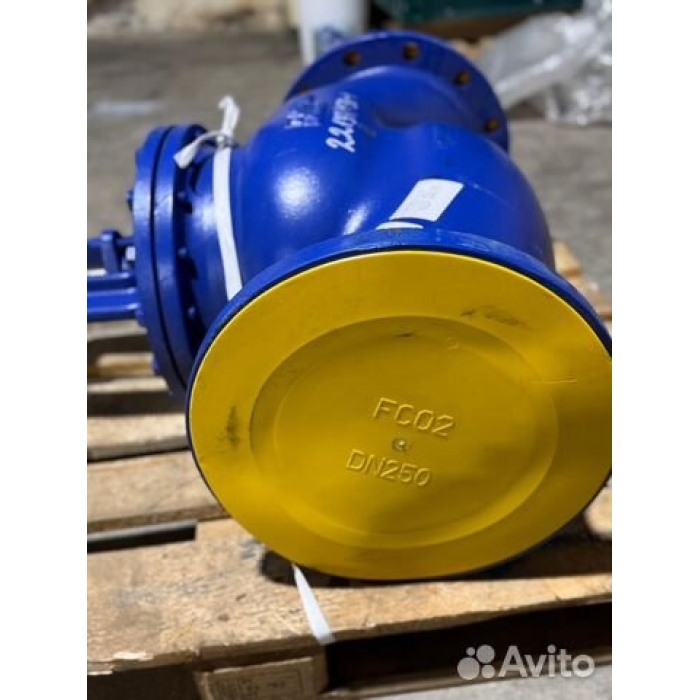

- Присоединение: Фланцевое (типовое соединение под болты)
- Диаметр условного прохода (DN): 250 мм
- Номинальное давление (PN): 16 бар (16 кгс/см²)
- Гидравлическое сопротивление (Kvs): 1010,0 м³/ч
- Строительная длина (L): 730 мм
- Габаритная высота конструкции (H): 638 мм
- Диаметр фланца (Dz): 405 мм
- Диаметр посадочного отверстия диска (Dp): 320 мм
- Параметры болтовых отверстий (d x n): 26 x 12 мм/шт
- Конструкция: Сальниковая, раздельное соединение шпинделя и клапана
- Материал корпуса и крышки: Чугун серый GG25 (EN-GJL-250)
- Материал затвора (клапана) и штока: Нержавеющая сталь X20Cr13 (1.4021)
- Седло: Сталь X12Cr13 с графитовыми/полонитовыми накладками
- Уплотнение штока: Графитовое (сальниковое)
- Масса изделия (нетто): 200 кг
Температурные показатели
- Рабочий диапазон температур среды: от -10°С до +300°С
- Максимально допустимая температура (Тмакс): +300 °С
- Температура застывания среды: Информация недостаточна
- Температура вспышки среды: Информация недостаточна
Сертификация и сроки
- Класс герметичности затвора: Класс А (EN 12266-1)
- Соответствие стандартам: EN 1092-2 (фланцы), EN-12266-1 (испытания)
- Срок службы: 15 лет
- Гарантийный срок эксплуатации: 24 месяца (2 года)
- Страна производства: Польша (Zetkama)
- Пищевой допуск (Food-grade): Не предусмотрен (технические среды)
- Комплектность: Клапан в сборе
Инструкция по применению
Запорный клапан Zetkama 215A Ду 250 PN16 предназначен для использования в качестве отключающего элемента в трубопроводах. Конструкция клапана подразумевает исключительно режим «открыто-закрыто», исключая использование прибора для дросселирования или точной регулировки расхода среды. Ручной привод обеспечивает надежное механическое перекрытие проходного сечения без необходимости во внешнем источнике энергии. Перед вводом в эксплуатацию рекомендуется выполнить стандартные процедуры промывки и опрессовки участка трубопровода, контролируя, чтобы давление не превышало 16 бар, а температура находилась в диапазоне от -10°С до +300°С.Подробнее
Рекомендуемые области применения
- Системы теплоснабжения (котельные, тепловые пункты)
- Магистральное и распределительное водоснабжение (горячее и холодное)
- Паропроводы среднего давления
- Промышленные системы вентиляции и кондиционирования
- Гидравлические контуры технологических процессов
- Инженерные сети промышленных предприятий
Особенности применения в паровых системах
Благодаря применению нержавеющих сплавов (X20Cr13) в элементах, контактирующих со средой, и использованию графитового сальникового уплотнения, клапан устойчив к высокотемпературному воздействию пара до 300 °С. Это предотвращает деформацию конструкции и минимизирует риск утечек через шпиндель при термическом расширении деталей, что критично для систем с паровыми носителями.
Преимущества использования
- Увеличенный гарантированный срок эксплуатации (2 года) и ресурс 15 лет
- Высокий пропускной коэффициент (Kvs=1010,0), обеспечивающий минимальное гидродинамическое сопротивление
- Полная герметичность класса «А», исключающая любые утечки рабочей среды
- Прочный чугунный корпус GG25 выдерживает высокие механические нагрузки
- Стойкость к абразивному износу благодаря стали X20Cr13 в рабочей зоне
- Удобство технического обслуживания благодаря стандартному фланцевому соединению с 12 отверстиями под болты
Запорный клапан Zetkama 215A 250mm PN16 сочетает в себе промышленную надежность и точное соответствие международным нормам качества. Использование данного оборудования в проектах промышленного и муниципального масштаба обеспечивает бесперебойность функционирования инженерных сетей за счет высокой коррозионной устойчивости материалов и продуманной механической конструкции. Правильный подбор параметров DN250 и PN16 позволяет интегрировать клапан в существующие системы с стандартными фланцами, обеспечивая долгосрочную и безопасную эксплуатацию в условиях высоких температурных и давленийых нагрузок.
