Тормозная система автомобиля — это не просто набор дисков и колодок, а сложная гидравлическая и механическая конструкция, где каждый миллиметр зазора и каждый миллилитр жидкости имеют критическое значение. Несмотря на то, что сама концепция торможения кажется простой, процесс обслуживания полон нюансов, игнорирование которых приводит к катастрофическим последствиям. Ошибка в одну секунду при установке может стоить вам нового комплекта дисков, суппортов или даже полной переборки гидравлики. В этой статье мы разберем типичные ошибки, которые допускают как новички, так и опытные мастера, и объясним, почему «на глаз» здесь работать нельзя. Мы структурировали материал по четырем ключевым узлам: тормозные колодки, тормозные диски (роторы), суппорты и гидравлическая система. Каждая из этих категорий содержит свои подводные камни. Например, установка колодок обратной стороной или использование не той тормозной жидкости может привести к химическому разрушению резиновых уплотнений. Мы не просто перечислим ошибки, но и объясним физику процесса: почему возникает биение руля, откуда берется скрежет и почему смешивание масел недопустимо. Этот материал будет полезен не только автовладельцам, но и специалистам сервисов, так как здесь собраны практические кейсы, основанные на реальных повреждениях.
Инструменты и подготовка к работе
Прежде чем приступать к демонтажу, необходимо подготовить правильный набор инструментов. Использование неподходящего оборудования — это первая ошибка, ведущая к поломкам. Для работы с тормозами вам обязательно понадобится динамометрический ключ. Затяжка колесных болтов и крепежей суппорта «на глаз» недопустима: недокрут может привести к откручиванию колеса на ходу, а перекрут — к деформации диска или срыву резьбы. Также необходим специализированный инструмент для сжатия поршней суппортов. Обычные тиски или молоток могут повредить поверхность поршня или корпус суппорта. Для сжатия поршней лучше использовать специальный пресс или даже старую колодку в качестве прокладки, как описано ниже.
Не менее важен набор для очистки. Вам понадобятся проволочные щетки для удаления ржавчины со ступицы и кронштейнов суппорта. Использование наждачной бумаги или шлифовальных машин может повредить защитные покрытия деталей. Для очистки тормозных дисков и колодок от заводской смазки и грязи необходим специальный очиститель тормозных деталей. Важно: никогда не используйте WD-40 или универсальные смазки для очистки тормозных элементов. WD-40 оставляет маслянистую пленку, которая может попасть на фрикционный материал колодок, что приведет к потере тормозной эффективности. Также не используйте смазки для направляющих суппортов, если они не предназначены для высоких температур; лучше использовать специализированные пасты, устойчивые к нагреву. Смазка часто рекомендуется для антифрикционных поверхностей, но важно не переборщить, чтобы она не попала на диск.
Установка тормозных колодок

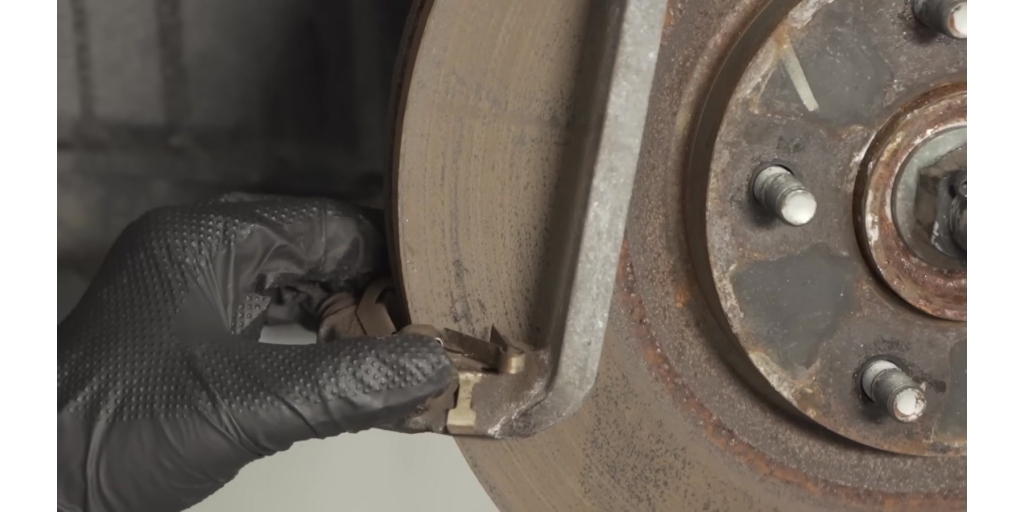

Самая банальная, но при этом самая разрушительная ошибка — это установка тормозных колодок обратной стороной. На первый взгляд, колодка может встать на место, так как крепежные элементы часто симметричны. Однако фрикционный материал и металлическая основа имеют разную геометрию и теплоемкость. Если вы установите колодку «задом наперед», металлическая спинка начнет тереться о тормозной диск. В результате диск будет мгновенно исчерчен бороздами. Эксперименты показывают, что даже при движении на скорости 25 миль в час в пределах парковки такая ошибка приводит к сильному перегреву и необратимому повреждению как диска, так и самой колодки. Вам придется менять оба узла, так как восстановить изношенный диск в полевых условиях невозможно. Если ваша колодка выглядит так, как на фото ниже, значит, она установлена неправильно.
Как избежать этой ошибки? Всегда сравнивайте новую колодку со снятой старой. Они не обязаны быть идентичными до миллиметра (производители могут менять конструкцию), но должны иметь схожую форму, расположение пазов и выступов. Обратите внимание на концы колодки: они должны совпадать по форме. Также важно проверить наличие специальных элементов, таких как шумодавы (squealers) или проточки. Внешняя колодка часто не имеет углублений, тогда как внутренняя может иметь специальные выемки. Если вы перепутаете колодки местами, шумодав может оказаться в неправильном положении, что приведет к тому, что колодка не будет прилегать к диску ровно, вызывая вибрацию и скрип. Например, если на колодке есть dimple (углубление) и squealer (шумодав), и вы установите её внешней стороной внутрь, шумодав не будет работать корректно. Мы ехали только со скоростью 25 миль в час, поэтому представьте, что было бы на дороге. Это было экстремально горячо. См. также: Когда менять тормозные колодки: признаки износа, как проверить и как заменить
Еще один важный момент — использование смазки. Смазывать нужно только определенные точки: края колодок, где они скользят в направляющих, и заднюю поверхность, контактирующую с поршнем суппорта. Это предотвращает скрип и заедание. Однако категорически нельзя допускать попадания смазки на фрикционный материал колодки или на тормозной диск. Даже следы от жирных рук могут снизить коэффициент трения, что приведет к увеличению тормозного пути. Если вы работаете с колодками, держите руки чистыми или используйте специальные обезжириватели, но не протирайте фрикционную поверхность тряпкой, на которой есть масло. Попадание смазки на материал колодки — это прямая дорога к потере тормозной эффективности.

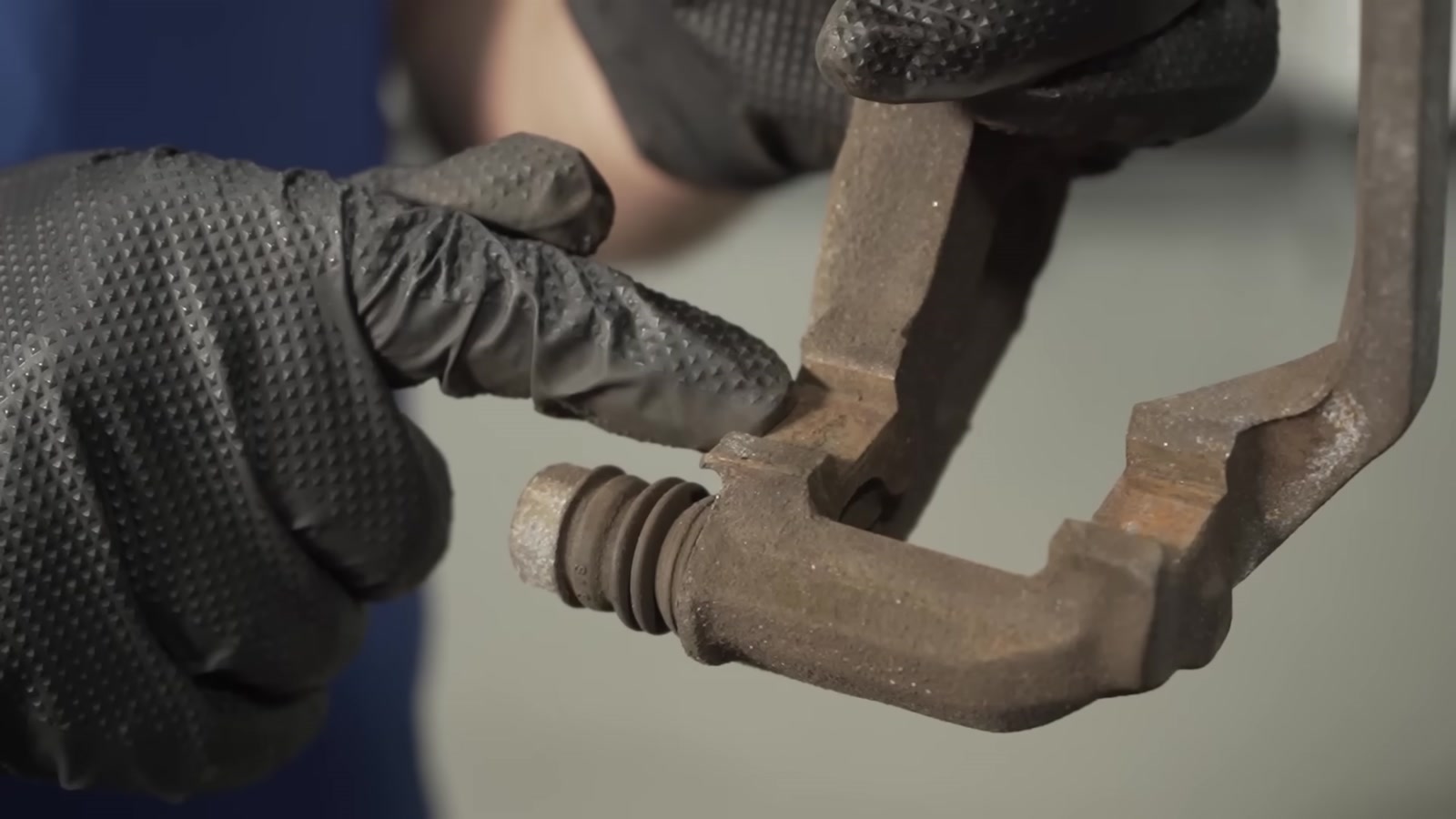

Не забывайте про кронштейн суппорта (brake caliper bracket). Именно в нем находятся направляющие для колодок. Если вы просто поставите новые колодки, не очистив кронштейн от ржавчины и грязи, колодка будет застревать. Это приведет к неравномерному износу и перегреву диска. Используйте проволочную щетку для очистки посадочных мест направляющих. Также проверьте антишумные пружины и скобы. Если они повреждены или установлены неправильно, колодки начнут болтаться, издавая стук, и могут задевать диск. Иногда скобы идут в комплекте с колодками, но если вы используете старые, убедитесь, что они не деформированы и не имеют перекосов. Важно: если вы установите скобу неправильно, она может тереться о ротор, что приведет к его разрушению. Убедитесь, что скобы не касаются диска.
Тормозные диски (роторы)

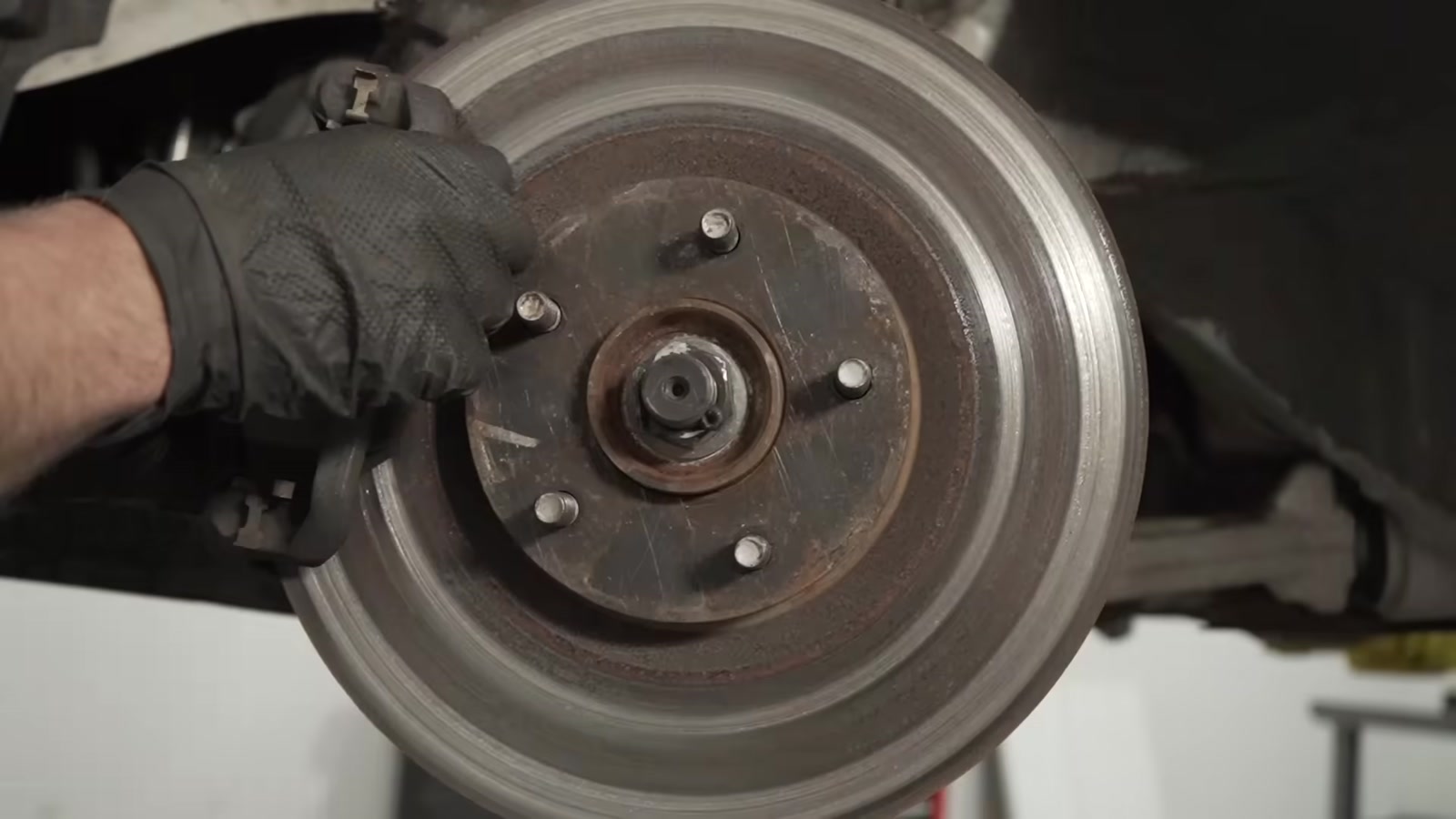

Снятие тормозного диска часто вызывает трудности из-за коррозии. Если диск не снимается руками, его можно аккуратно простучать молотком. Однако бить нужно в специальные места, избегая ударов по самому диску и ступичным болтам. Если диск «прикипел», используйте проникающую смазку (rust penetrant), залейте ее в отверстия и дайте время впитаться. Ни в коем случае не пытайтесь сбить диск, нанося удары по рабочей поверхности — это оставит вмятины, которые сделают диск непригодным для использования, даже если вы решите его проточить. Если вы все же не можете снять диск, попробуйте постучать по задней части диска, но убедитесь, что он снимется полностью, иначе на новом диске останутся следы от старого.

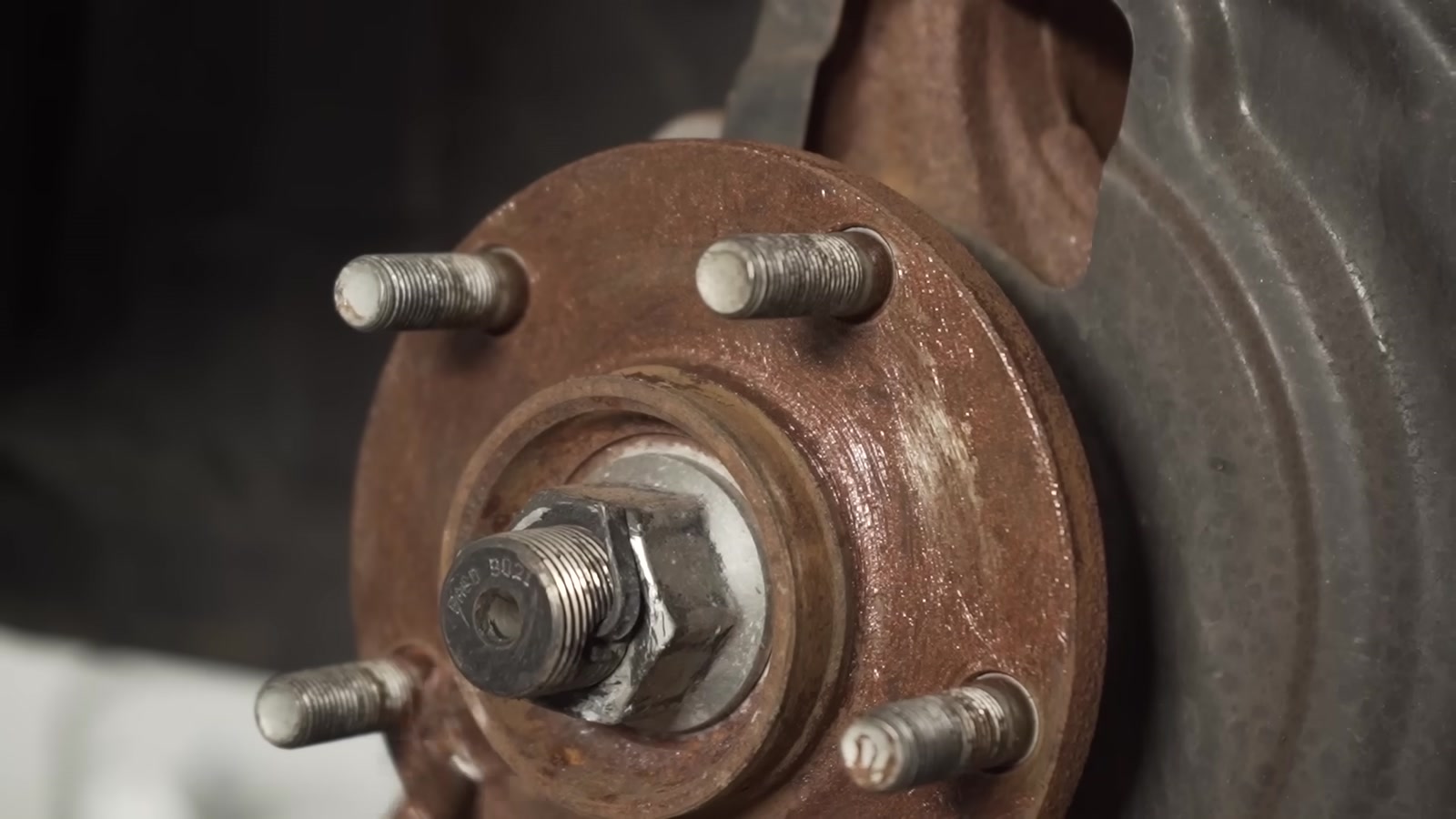

Ключевой момент при установке нового диска — чистота посадочного места на ступице. Даже маленькая песчинка или кусочек ржавчины между диском и ступицей приведет к тому, что диск встанет криво. При вращении это вызовет биение, которое вы почувствуете как пульсацию педали тормоза или вибрацию руля. Перед установкой обязательно зачистите поверхность ступицы проволочной щеткой. Также очистите заднюю часть диска, где он контактирует с защитным щитом. Для предотвращения прикипания диска к ступице в будущем, на чистую поверхность ступицы можно нанести тонкий слой антифрикционной пасты (anti-seize). Это облегчит будущую замену дисков. Не экономьте на очистке: даже мелкие частицы песка могут вызвать перекос. Диск был очень горячим, и ему потребовалось время, чтобы остыть.
Не игнорируйте защитный щит (backing shield) за диском. Иногда он деформируется или ржавеет. Если щит будет касаться диска, вы услышите металлический скрежет при движении. Исправить это после сборки колеса сложно, поэтому проверьте зазор до установки диска. Убедитесь, что щит не деформирован и не мешает вращению. Если щит погнут, аккуратно выправьте его перед установкой колеса, чтобы избежать контакта с ротором.
Типы дисков и их особенности
Тормозные диски бывают разных типов: вентилируемые, перфорированные и нарезанные. Вентилируемые диски имеют внутреннюю структуру, которая помогает отводить тепло, что критично для тяжелых автомобилей и спортивной езды. Перфорированные и нарезанные диски лучше отводят газы и воду, но могут быстрее изнашивать колодки. При обслуживании таких дисков важно соблюдать рекомендации производителя по обкатке. Новые диски и колодки требуют процедуры «bedding-in» (обкатки). Это процесс постепенного нагрева и переноса тонкого слоя фрикционного материала на диск. Без обкатки диски могут перегреться, что приведет к деформации (goosing) и биению. Обкатка обычно включает несколько циклов умеренного торможения с последующим охлаждением. Игнорирование этого этапа может привести к тому, что новые колодки будут «глазить» диск, снижая эффективность торможения.

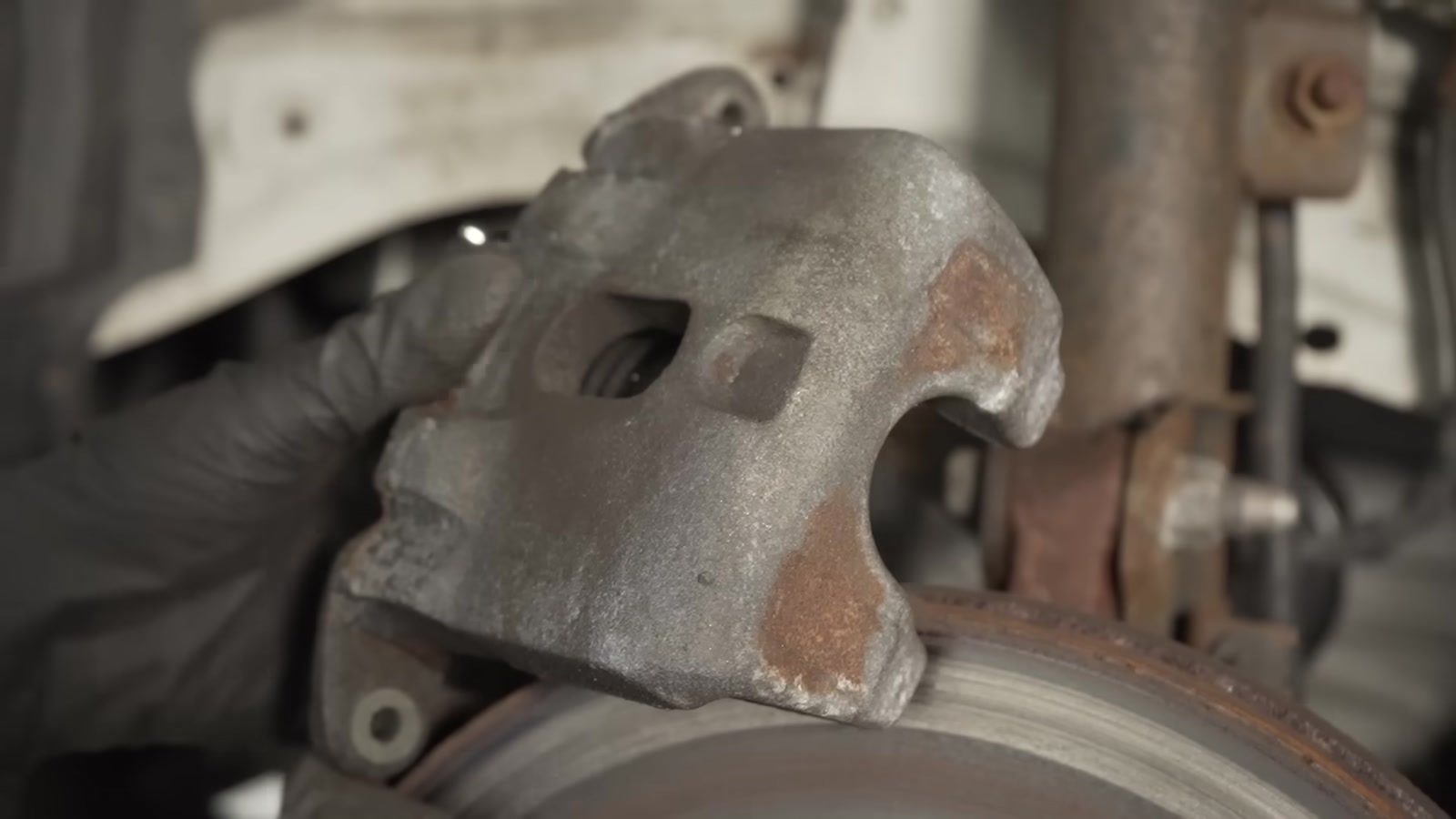

Суппорты и их монтаж

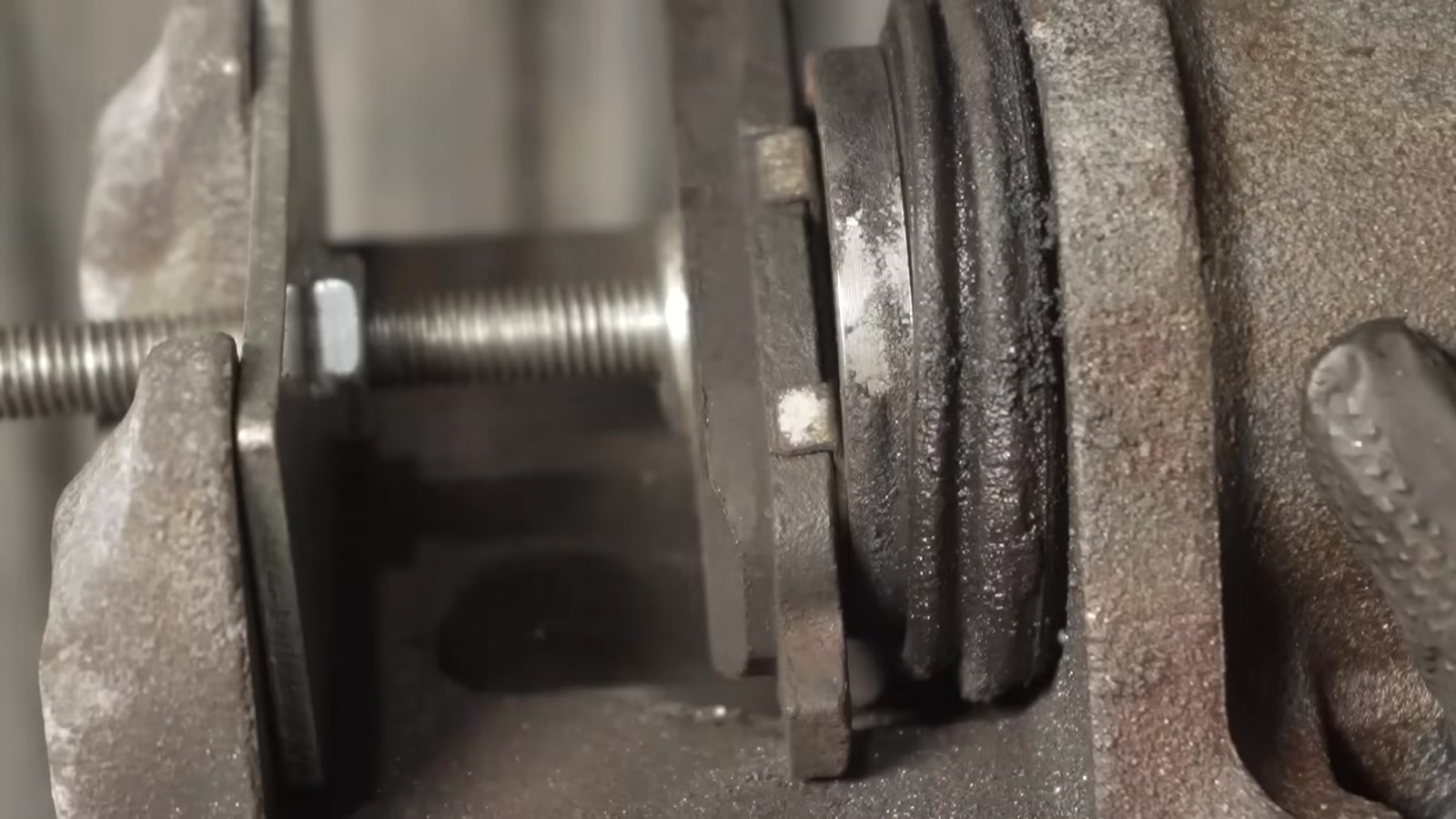

При замене колодок необходимо вернуть поршень суппорта в исходное положение. Делать это нужно аккуратно. Быстрое и резкое сжатие поршня может повредить сальник или вызвать гидроудар в гидравлической системе. Используйте специальный инструмент для сжатия поршней. Для удобства можно использовать старую колодку как прокладку между инструментом и поршнем, чтобы не повредить металл поршня. Сжимайте поршень медленно и равномерно.
Отличная практика при сжатии поршня — слегка приоткрыть штуцер для прокачки (bleeder screw). Это позволит тормозной жидкости выходить наружу, а не выталкиваться обратно в главный тормозной цилиндр (ГТЦ). Возврат жидкости в ГТЦ может поднять уровень жидкости в бачке до критического, что приведет к переливу. Кроме того, это позволяет избежать лишнего давления в системе. Закройте штуцер сразу после того, как поршень войдет в корпус. Если штуцер сильно заржавел, будьте осторожны, чтобы не сорвать его.

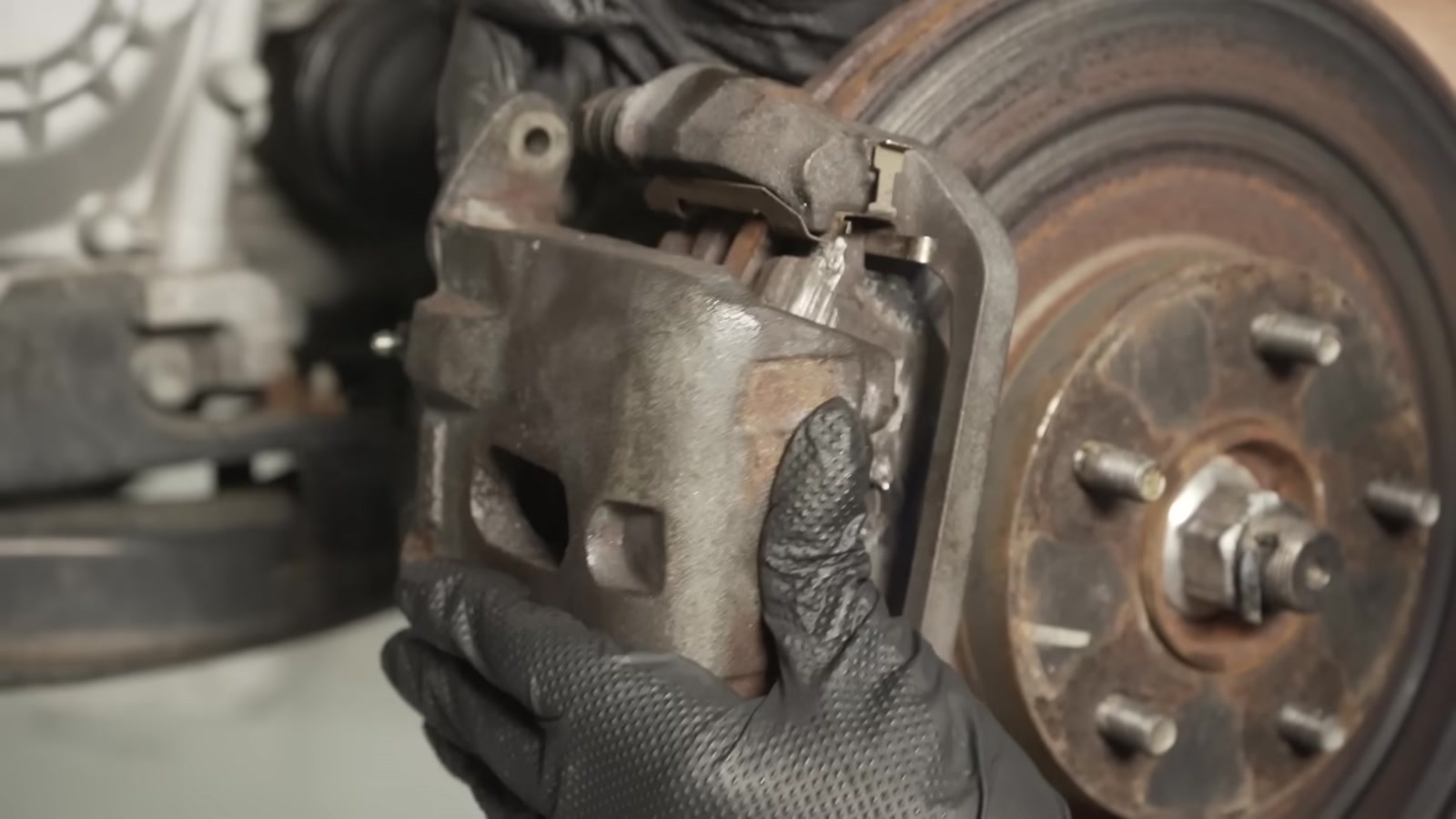

При установке суппорта на место следите за состоянием тормозного шланга. Часто мастера перекручивают шланг при монтаже. Перекрученный шланг может перетираться о элемент подвески или кузов, что в итоге приведет к разрыву и потере тормозов. Также убедитесь, что суппорт установлен правильной стороной. Если вы перепутаете левый и правый суппорты, штуцер для прокачки может оказаться внизу. Это сделает прокачку тормозов невозможной, так как воздух не сможет подняться к штуцеру. Штуцер всегда должен быть в верхней части суппорта. На некоторых автомобилях это не так очевидно, как на других, поэтому внимательно изучите положение шланга.
Не забывайте про крепежные болты суппорта. Они должны быть затянуты с правильным моментом. Если суппорт болтается, он будет издавать стук и неравномерно изнашивать колодки. В худшем случае, ослабленный суппорт может сместиться и задевать колесо, что приведет к потере контроля над автомобилем. Проверьте затяжку болтов после первого проезда.
Направляющие суппорта и обслуживание
Направляющие суппорта (slide pins) — это критически важный элемент, обеспечивающий равномерное прижатие колодок к диску. Со временем они могут закисать из-за попадания влаги и грязи. Если направляющие заклинивают, суппорт не может свободно плавать. Это приводит к тому, что колодки изнашиваются неравномерно, диск перегревается с одной стороны, а автомобиль может уводить в сторону при торможении. Симптомы заклинившего суппорта включают перегрев одного из колес после поездки, неравномерный износ колодок и диска, а также скрипы и стук. Для предотвращения этого необходимо регулярно снимать суппорт, вынимать направляющие, очищать их от старой смазки и грязи, а затем наносить новую высокотемпературную смазку. Убедитесь, что направляющие свободно двигаются в своих отверстиях после смазки. Также проверьте пыльники направляющих на целостность; если они порваны, направляющие нужно заменить.
Особенности суппортов с плавающим поршнем
На некоторых автомобилях, например, Mercedes-Benz и некоторых моделях BMW, используются суппорты с плавающим поршнем, где поршень не только сжимается, но и вращается при установке. Это конструктивная особенность, необходимая для правильной установки новых уплотнительных колец. Если вы попытаетесь просто сжать такой поршень без вращения, вы повредите уплотнение и суппорт выйдет из строя. Для таких суппортов требуется специальный инструмент, который позволяет одновременно сжимать и поворачивать поршень. Игнорирование этой особенности — частая ошибка, приводящая к необходимости замены всего суппорта. Всегда проверяйте руководство по обслуживанию вашего автомобиля, чтобы узнать тип суппорта и правильный метод его сжатия.
Гидравлическая система и линии
При замене тормозных шлангов или изготовлении металлических линий важно соблюдать заводскую геометрию. Шланги не должны быть натянуты или перекручены. Металлические линии должны быть изогнуты так, чтобы они не касались движущихся частей подвески и не лежали рядом с выхлопной системой. Проводите линии так же, как они идут от завода-изготовителя. Если линия будет болтаться, она может зацепиться за посторонний предмет и порваться. Не привязывайте линии к выхлопной системе или движущимся частям.
При изготовлении тормозных линий используйте только правильные обжимные фитинги. Существует два основных типа: двойная обжимка (double flare) и обжимка в виде пузырька (bubble flare). Никогда не используйте одинарную обжимку (single flare) для тормозных линий. При гибке трубок будьте осторожны, чтобы не сделать заломов (kinks). Залом сужает проходное сечение и ослабляет металл. Если вы сделали залом, отрежьте этот участок и начните заново. Использование поврежденного участка недопустимо.
| Тип обжимки | Применение | Надежность | Риски |
|---|---|---|---|
| Double Flare | Стандарт для большинства легковых авто | Высокая | Требует правильного инструмента |
| Bubble Flare | Некоторые японские и американские авто | Высокая | Специфический инструмент |
| Single Flare | Не для тормозных систем | Низкая | Риск разрыва под давлением |
После замены шлангов или линий обязательно проверьте систему на герметичность. Протрите все соединения чистой тряпкой, проведите тест-драйв и снова проверьте наличие подтеков. Любая утечка тормозной жидкости критична. Убедитесь, что фитинги затянуты правильно, но не перетяните их, чтобы не сорвать резьбу.
Прокачка тормозов и физика процесса
После любого вмешательства в гидравлическую систему требуется прокачка тормозов для удаления воздуха. Воздух в системе сжимаем, в отличие от жидкости, поэтому при наличии воздуха педаль тормоза становится «ватной», и торможение становится неэффективным. При прокачке следите, чтобы в бачке всегда была жидкость, иначе вы засосете воздух обратно. Алгоритм прост: откройте штуцер, нажмите на педаль, закройте штуцер, отпустите педаль. Повторяйте до появления чистой жидкости без пузырей. Важно понимать физику «важной педали»: когда в системе есть воздух, часть хода педали тратится на сжатие воздушных пузырей, а не на перемещение поршней суппортов. Это особенно критично для систем с ABS, где воздух может застревать в модуляторе давления, требуя специальной прокачки с помощью диагностического сканера. Также регулярно проверяйте уровень жидкости в бачке. Низкий уровень может указывать на износ колодок (так как поршни выдвигаются дальше) или на утечку. Никогда не доливайте жидкость, если уровень в норме, но педаль стала мягкой — это признак воздуха или проблемы с ГТЦ.
Тормозная жидкость и химическая совместимость

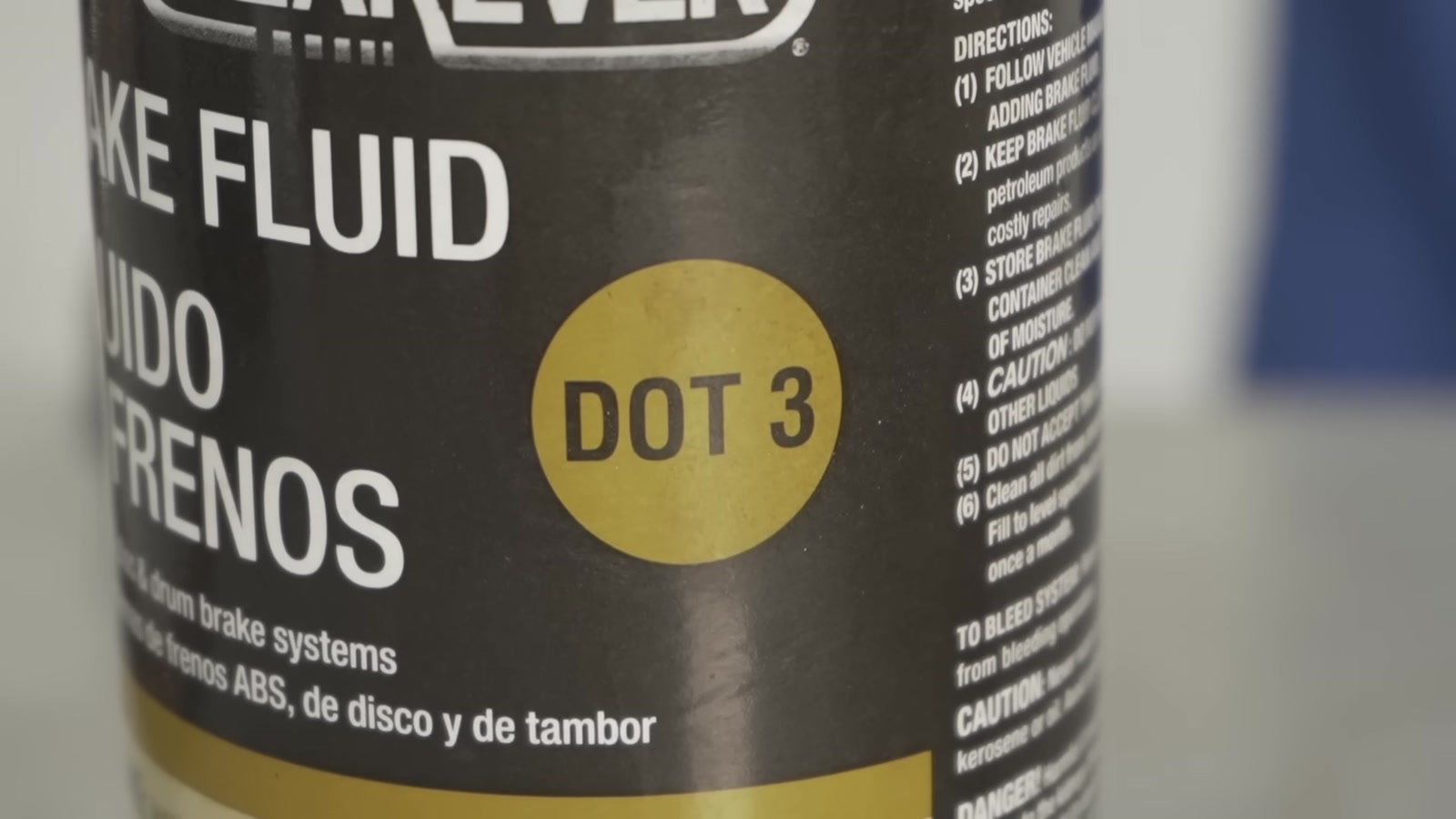

Использование правильной тормозной жидкости — залог безопасности. Тип жидкости (обычно DOT 3 или DOT 4) указан на крышке бачка или в руководстве по эксплуатации. Никогда не используйте открытую бутылку с тормозной жидкостью, если она стояла давно. Тормозная жидкость гигроскопична, она впитывает влагу из воздуха. Попадание влаги снижает температуру кипения жидкости и приводит к коррозии внутренних компонентов системы. Чем больше влаги, тем ниже температура кипения, что может привести к образованию паровых пробок при интенсивном торможении. Смешивание с маслом или другими смазками повредит систему.
| Тип жидкости | Основа | Температура кипения (сухая) | Совместимость |
|---|---|---|---|
| DOT 3 | Гликолевая | ~205°C | Совместима с DOT 4, 5.1 |
| DOT 4 | Гликолевая | ~230°C | Совместима с DOT 3, 5.1 |
| DOT 5.1 | Гликолевая | ~260°C | Совместима с DOT 3, 4 |
| DOT 5 | Силиконовая | ~260°C | НЕ совместима с гликолевыми |
В случае попадания масла в тормозную систему, простая прокачка не поможет. Вам придется разобрать каждый суппорт, заменить все сальники, промыть систему и, скорее всего, заменить главный тормозной цилиндр. Это дорогостоящий ремонт, которого можно избежать, просто следя за чистотой при обслуживании. Если вы заметили, что резина на уплотнениях стала мягкой или вздулась, немедленно замените её. Особое внимание уделите DOT 5 (силиконовой) жидкости. Она несовместима с гликолевой (DOT 3, 4, 5.1). При переходе с гликолевой на силиконовую или наоборот требуется полная замена всей тормозной жидкости в системе и промывка контуров. Смешивание этих типов жидкостей приводит к образованию осадка и потере свойств, что критически опасно для тормозной системы.
Безопасность и экология
Работа с тормозной системой требует соблюдения мер безопасности и экологических норм. Старые тормозные колодки могут содержать асбест и тяжелые металлы. Не распыляйте пыль от тормозных дисков и колодок — это опасно для здоровья. Утилизируйте старые детали в соответствии с местными законами. Тормозная жидкость также является опасным отходом. Не выливайте её в канализацию или на землю. Сдавайте отработанную жидкость в специализированные пункты приема. Кроме того, будьте осторожны при работе с тормозной жидкостью на кузове автомобиля. Тормозная жидкость разъедает краску. Если она попала на кузов, немедленно смойте её большим количеством воды. Игнорирование этого правила может привести к необратимому повреждению лакокрасочного покрытия.
Прокачка и финальная проверка
После завершения всех работ проведите тест-драйв на безопасной площадке. Проверьте работу тормозов на разных скоростях. Убедитесь, что нет биения руля, скрежета или неравномерного торможения. Проверьте затяжку всех колесных болтов и крепежей суппортов. Тормозная система — это единственный узел, отказ на котором может стоить жизни, поэтому экономия на времени проверки недопустима. Составьте чек-лист: затяжка колес, уровень жидкости, отсутствие утечек, работа педали. Только после этого можно считать работу законченной.
Частые вопросы
Можно ли использовать смазку на фрикционной поверхности колодки?
Нет, категорически нельзя. Смазка на рабочей поверхности колодки или диске снижает коэффициент трения, что приводит к увеличению тормозного пути и риску аварии. Смазывать можно только направляющие и заднюю поверхность колодки, контактирующую с поршнем. Попадание смазки на фрикционный материал требует замены колодок.
Что делать, если тормозной диск не снимается со ступицы?
Используйте проникающую смазку (rust penetrant), залейте ее в зазоры и дайте время впитаться. Можно аккуратно простучать диск молотком в местах, не связанных с рабочей поверхностью. Не бейте по диску и ступичным болтам. Если не помогает, попробуйте постучать по задней части диска.
Почему нельзя использовать открытую тормозную жидкость?
Тормозная жидкость гигроскопична и впитывает влагу из воздуха. Попадание влаги снижает температуру кипения жидкости и вызывает коррозию внутренних компонентов тормозной системы. Это может привести к образованию паровых пробок и потере тормозов.
Что будет, если перекрутить тормозной шланг?
Перекрученный шланг может перетираться о элементы подвески или кузов, что приведет к его разрыву и полной потере тормозов. Также перекрут может ограничить поток жидкости, что ухудшит торможение. Всегда проверяйте положение шланга при установке суппорта.
Можно ли использовать одинарную обжимку (single flare) для тормозных трубок?
Нет, для тормозных систем используется только двойная обжимка (double flare) или обжимка в виде пузырька (bubble flare). Одинарная обжимка не выдерживает рабочего давления и может лопнуть. Используйте только правильный инструмент.
Как избежать биения руля при торможении?
Биение руля часто вызвано кривой установкой тормозного диска. Перед установкой диска тщательно очистите посадочное место на ступице от ржавчины и грязи. Даже маленькая песчинка может исказить геометрию диска. Также используйте anti-seize для предотвращения прикипания.
Что делать, если пыльник суппорта вздулся при сжатии поршня?
Это признак повреждения внутреннего сальника. Не прокалывайте пыльник. Если есть утечка жидкости, суппорт требует ремонта или замены. Использование такого суппорта опасно, так как он не будет герметично удерживать жидкость.
Почему скрипят новые колодки?
Скрип новых колодок может быть вызван отсутствием обкатки, попаданием пыли на фрикционный материал или неправильной смазкой направляющих. В первые несколько сотен километров возможно появление шума, который должен пройти после обкатки. Если скрип сохраняется, проверьте правильность установки и наличие смазки на задних поверхностях колодок.
Можно ли проточить старый тормозной диск?
Проточка диска возможна, если его толщина позволяет это сделать без нарушения прочности. Однако, если диск имеет глубокие борозды или деформацию, лучше заменить его на новый. Проточка не всегда устраняет биение, если ступица или кронштейн имеют перекосы. Всегда проверяйте минимальную толщину диска перед проточкой.
В чем разница между передними и задними колодками?
Передние колодки обычно больше и испытывают большую нагрузку, так как при торможении вес автомобиля смещается вперед. Задние колодки могут быть меньше и иметь другую конструкцию, особенно если в них встроен механизм ручного тормоза. Никогда не меняйте передние колодки местами с задними, если они не идентичны по конструкции.
Как правильно снять диск с автомобиля?
Сначала ослабьте колесные болты, поднимите автомобиль и снимите колесо. Затем открутите суппорт и кронштейн. Если диск не снимается, используйте проникающую смазку и аккуратно постучите молотком. Не бейте по рабочей поверхности диска. Очистите ступицу от ржавчины перед установкой нового диска.
Итог: что важно на практике
Обслуживание тормозной системы требует внимательности и соблюдения технологической дисциплины. Основные правила, которые спасут вас от дорогостоящего ремонта и обеспечат безопасность: никогда не устанавливайте колодки обратной стороной, всегда очищайте посадочные места дисков и кронштейнов, используйте только чистую и новую тормозную жидкость, и никогда не смешивайте ее с маслом. Контролируйте состояние резиновых уплотнений и шлангов, следите за правильным монтажом суппортов и тормозных линий. Тормоза — это не та система, где можно довериться «авось». Каждый шаг должен быть осознанным и проверенным. Если вы сомневаетесь в каком-то этапе, лучше потратить дополнительное время на изучение инструкции или консультацию с профессионалом, чем потом менять весь комплект суппортов и дисков. Помните, что безопасность на дороге зависит от качества вашего обслуживания.
