Циркуляционная маслосистема (lube skid) нужна там, где периодической смазки уже недостаточно. Ее задача: непрерывно подавать масло к подшипнику или редуктору, возвращать его в бак, очищать и отводить тепло.
На практике чаще ошибаются не в марке масла, а в конфигурации станции: неверно выбирают насос, упрощают слив, недооценивают тепловой режим или сервис. Поэтому смотреть нужно на весь контур сразу, а не на отдельные позиции спецификации.
Содержание
- Что решает система и когда она действительно нужна
- Какие данные собрать до выбора схемы
- Конфигурация: когда достаточно базы, а когда нужен резерв
- Подбор узлов маслостанции по функциям
- Какой путь закупки выбрать
- Типовые ошибки внедрения и финальный чек перед запуском
Что решает система и когда она действительно нужна
Если узел работает долго, нагревается и чувствителен к загрязнению, циркуляционный контур обычно дает более предсказуемый ресурс. Это типично для редукторов непрерывных линий, крупных подшипниковых опор, вентиляторов и насосных агрегатов.
Простая схема без сложной автоматики уместна при стабильной нагрузке, коротких трассах и допустимой остановке на обслуживание. Когда остановка процесса стоит дорого, требования меняются: резервирование и сигнализация становятся базовым уровнем, а не дополнительной опцией.
Какие данные собрать до выбора схемы
До проектирования запросите у производителя подшипника или редуктора: расход по каждой точке, минимальное давление на входе, допустимую температуру масла на подаче и сливе, рабочую вязкость и целевой класс чистоты.
Со стороны площадки нужны: длины и диаметры линий, высотные отметки, компоновка возврата, температура окружающей среды, режим пусков и остановов, доступные питание и охлаждение. Именно здесь появляются будущие проблемы, если параметры берут по аналогии.
- Что запросить у производителя узла: расход по точкам, минимум давления, температурные пределы, требуемая чистота, ограничения по пульсациям потока.
- Что проверить на месте: трассы и высоты, свободный слив без подпора, условия монтажа, доступ для замены фильтров и обслуживания.
| Параметр | На что влияет | Частый промах |
|---|---|---|
| Поток масла | Размер насоса, сечения линий, настройка байпаса | Считают только одну точку в многоточечной схеме |
| Давление на входе узла | Тип насоса и уставки защиты | Ориентируются на паспорт насоса без гидравлики трассы |
| Температурный режим | Необходимость охладителя и нагревателя | Игнорируют зимний пуск и летний перегрев |
| Вязкость при рабочей температуре | Пусковой момент, потери в фильтре и трубах | Берут только ISO VG без поправки на фактическую температуру |
| Возвратная линия | Стабильность контура, отсутствие пены и подпора | Проектируют подачу, а слив проверяют позже |
Конфигурация: когда достаточно базы, а когда нужен резерв

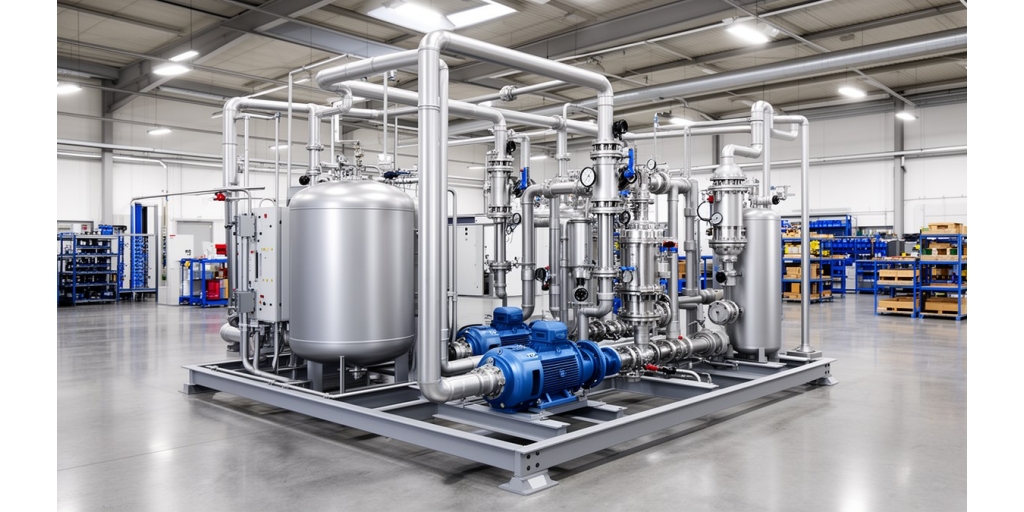

Базовый вариант обычно включает бак, насосный агрегат, фильтр, байпасный клапан, локальные приборы давления и температуры. Такой набор работает, если режим стабильный и сервис можно проводить с краткой остановкой.
Для 24/7 и критичных узлов лучше сразу закладывать резервный насос, дуплекс-фильтр и аварийные сигналы по давлению и температуре. Это увеличивает бюджет на старте, но заметно снижает риск внепланового простоя.
| Уровень оснащения | Что входит | Когда оправдан |
|---|---|---|
| Минимальный | Локальные манометр и термометр, один фильтр, базовые защиты | Допустимы остановки, есть частые обходы, низкая цена простоя |
| Расширенный | Датчики перепада, температуры до и после охладителя, аварийная логика | Непрерывный режим, высокая цена простоя, ограниченный доступ персонала |
Подбор узлов маслостанции по функциям
Насос и привод
Подбирайте насос по рабочей точке, где одновременно обеспечиваются требуемые поток и давление в реальном контуре. Для холодного старта отдельно проверяют пусковой момент на более вязком масле.
Фильтрация

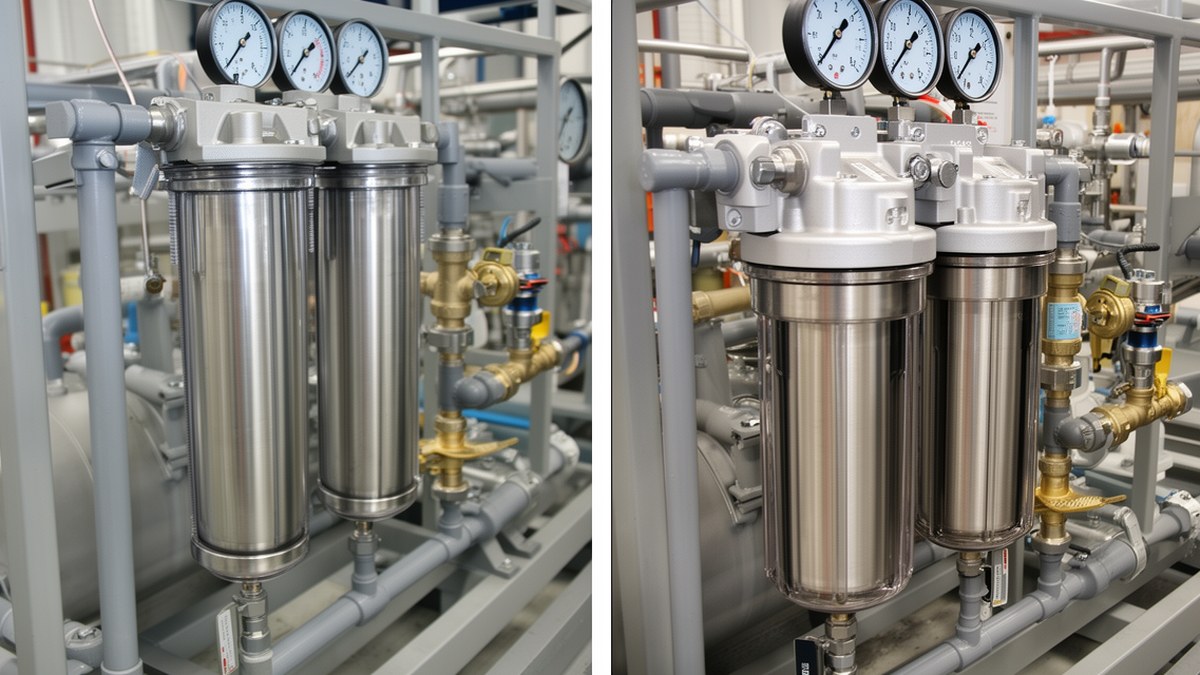

Одинарный фильтр проще и дешевле, но требует остановки при замене элемента. Дуплекс-фильтр позволяет обслуживать фильтрацию без разрыва потока, поэтому его чаще ставят на непрерывных участках.
Охлаждение и подогрев
Воздушный охладитель легче внедрить, но он зависит от температуры и запыленности воздуха. Водяной обычно стабильнее по тепловому режиму, если на площадке есть надежный водяной контур нужного качества. Подогрев в баке нужен там, где без него система не выходит на расчетную вязкость при пуске.
Байпас и КИП
Байпасный клапан защищает систему от избыточного давления и возвращает лишний поток в бак. Важно не только выставить уставки, но и проверить их на фактическом режиме после монтажа.
Какой путь закупки выбрать
Сборка своими силами дает гибкость и контроль деталей, но требует сильной внутренней команды и времени на увязку компонентов. Хорошо работает там, где сроки не критичны и есть опыт пусконаладки таких контуров.
Типовой блок выигрывает по срокам, но иногда оказывается компромиссом по охлаждению, фильтрации или автоматике. Подходит для понятных режимов без сложных ограничений площадки.
Проект под заказ обычно точнее соответствует узлу и условиям эксплуатации. Минусы ожидаемы: выше стартовая стоимость и дольше согласование. На критичных линиях это часто экономит деньги уже в первые годы работы.
Типовые ошибки внедрения и финальный чек перед запуском
| Ошибка | Чем рискуете | Что проверить до ввода |
|---|---|---|
| Недооценен требуемый поток | Локальный перегрев и ускоренный износ | Фактический расход по ветвям на пуске и под нагрузкой |
| Не проработан слив и высоты | Подпор, вспенивание, нестабильная работа | Уклоны, свободный возврат, отсутствие «карманов» на линии |
| Тепловой режим взят усредненно | Перегрев летом или тяжелый холодный пуск | Температуры в сезонных крайних режимах, запас по охладителю |
| Нет контроля загрязнения | Быстрый рост износа и внезапные отказы | Перепад на фильтре, график замены, анализ масла по плану |
| Сервис не учтен в компоновке | Долгий простой на простых операциях | Доступ к фильтрам, арматуре, приборам и дренажу |
Практический алгоритм выбора (7 шагов)
- Зафиксируйте требования узла: поток, минимальное давление, температура, чистота, вязкость.
- Соберите данные площадки: трассы, высоты, режим работы, среда, ресурсы охлаждения и электропитания.
- Определите критичность простоя и сразу решите вопрос резервирования насоса и фильтрации.
- Подберите насос, фильтрацию и теплообмен по рабочей точке, а не по максимумам из каталога.
- Выберите уровень КИП: локальный контроль или датчики с аварийными уставками и сигнализацией.
- Проверьте сервисопригодность: замена фильтров, доступ к узлам, возможность работ без длительного останова.
- Перед закупкой проведите ревизию ТЗ по чек-листу и подтвердите параметры на пусконаладке измерениями.
Если коротко: надежность здесь строится на точном входном ТЗ и проверяемой конфигурации контура, а не на универсальной комплектации.
Вопросы и ответы
Когда можно оставить схему без резервного насоса?
Когда остановка на обслуживание допустима по технологии, а риск простоя невысок. Для непрерывных процессов с высокой стоимостью простоя резерв обычно закладывают сразу.
Всегда ли нужен дуплекс-фильтр?
Нет. Если линию можно безопасно остановить для замены фильтра, одинарного варианта часто достаточно. Дуплекс выбирают там, где поток нельзя прерывать.
Что чаще всего срывает проект на этапе внедрения?
Ошибки в исходных данных: недосчитанный расход, непродуманный слив, упрощенный тепловой расчет и отсутствие требований к сервису. Именно эти пункты чаще всего приводят к дорогим доработкам после монтажа.
Как понять, что нужна расширенная диагностика, а не базовые приборы?
Ориентир простой: если узел может получить серьезное повреждение за короткое время при падении давления или росте температуры, датчики с аварийными уставками обязательны.
