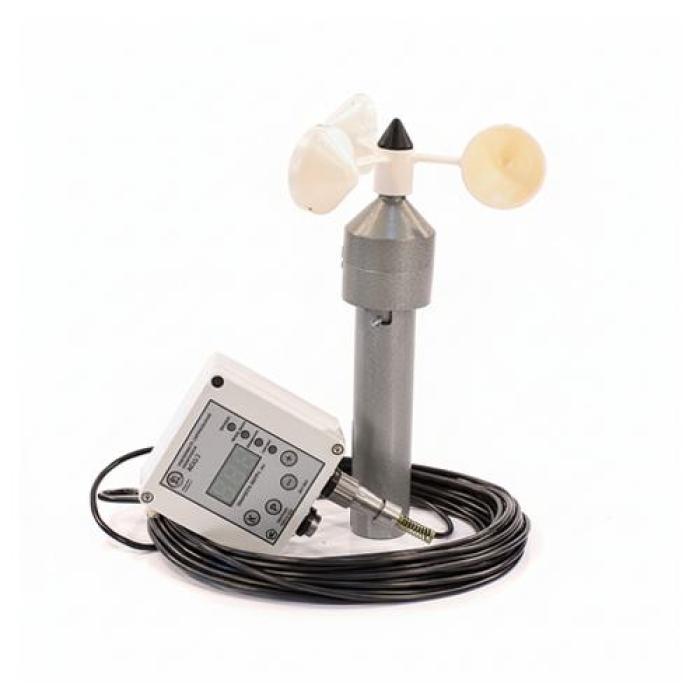

Анемометр стационарный дистанционный АСЦ-3 220В, шт.

Технические характеристики

Основные параметры

• База — не применимо для электронных измерительных приборов (электронный/чашечный датчик механического типа).
• Класс/вязкость — не применимо (характеристика касается жидкостей, для анемометра релевантны диапазоны скорости и электрические параметры).
• Кинематическая вязкость — не применимо.
• Индекс вязкости — не применимо.

• Диапазон измерения скорости ветра: от 1,6 до 32,0 м/с (в ряде описаний указывается от 1,8 до 32,0 м/с).
• Диапазон установки порога срабатывания сигнала «Опасно»: от 10,0 до 32,0 м/с.
• Дискретность индикации скорости: 0,1 м/с; количество разрядов индикатора: 3.
• Погрешность измерения: ±(0,5 + 0,05 × V) м/с, где V — скорость ветра.
• Время задержки формирования сигнала «Опасно»: регулируется от 0 до 10 с.
• Питание: переменный ток ~220 В (50 Гц, допустимое отклонение ±15%…±22–33% в зависимости от описания) или постоянный ток 9…30 В.
• Максимальный ток нагрузки: переменный ток — до 3 А (50 Гц), постоянный ток — до 5 А.
• Выходы: импульсный выходной сигнал и сигнальные реле для внешней светозвуковой индикации.
• Энергонезависимая память для хранения режимов настройки: время задержки, предельная скорость Vпр, точки срабатывания/снятия сигнала «Опасность» и статистика срабатываний.
• Комплект поставки (типовой): датчик скорости ветра ДСВ-2, блок контроля с цифровым табло и световыми индикаторами, кабели питания и датчика (стандартно 15 м), набор запасных деталей, паспорт, методика поверки, свидетельство о поверке, монтажная схема.
• Габаритные размеры (приблизительно): датчик — Ø194×288 мм (уточнять по исполнению), блок контроля — 117×144×60 мм / 240×144×55 мм в различных вариантах; масса блок контроля ~0,7 кг, масса датчика ~0,4 кг.

Температурные показатели

• Рабочий диапазон датчика: от -60°C до +55°C (в разных описаниях указан диапазон от -50°C до +55°C; принять минимальную границу до -60°C для расчетов эксплуатационных условий).
• Рабочий диапазон блока контроля: от -40°C до +55°C.
• Температура вспышки — не применимо (характеристика относится к горючим/жидкостям).
• Температура застывания/застывания — не применимо.

Сертификация и сроки

• Соответствие нормативам: СОЛАС–74, Кодекс ЛСА, техрегламент РФ №620; внесение в государственный реестр средств измерений (номер в описании: 46026-10).
• Проверка/поверка: поставляется с комплектом документов для поверки; возможна поставка с поверкой.
• Гарантийный срок: 12 месяцев с даты поставки.
• Страна производства: Россия.
• Пищевой допуск — не применимо (прибор не предназначен для контакта с пищевыми продуктами).

Инструкция по применению

АСЦ-3 предназначен для стационарного монтажа с удалённой индикацией и сигнализацией о превышении заданных параметров скорости ветра; монтаж должен обеспечивать надёжную ориентацию датчика в направлении встречного потока, защиту кабеля и доступ к блоку контроля для настройки порогов и времени задержки. Перед первым вводом в эксплуатацию необходимо провести проверку целостности и соответствия маркировки, подключить питание в выбранном диапазоне (AC 220 В или DC 9–30 В), установить пороги и произвести поверку в соответствии с документацией.

Рекомендуемые области применения

• Башенные, портальные и козловые краны на строительных площадках и в портах.
• Промышленные площадки и порты для контроля ветровой нагрузки.
• Нефтегазовые и буровые установки на суше и морские платформы.
• Телерадиовышки, антеннные мачты и другие высотные сооружения.
• Морские суда и судовые системы аварийной ветровой защиты.
• Аэродромы и гидрометеорологические центры для локального мониторинга ветровых условий.

Особенности применения и монтажа

• Низкоинерционная чашечная конструкция датчика обеспечивает быструю реакцию на изменение скорости ветра; конструкция рассчитана на эксплуатацию в условиях пики температур, влаги и запылённости.
• Датчик и блок контроля имеют разные степени защиты: датчик — IP54, блок контроля — IP51; при наружном монтаже предусмотреть защитные кожухи и корректный уплотнительный ввод кабелей.
• Кабель датчика стандартно 15 м; возможно изготовление кабеля большей длины по заказу.
• Настройка порога и времени задержки выполняется на блоке контроля; наличие энергонезависимой памяти сохраняет настройки при отключении питания.

Преимущества использования

• Регулируемые пороги и задержка срабатывания позволяют адаптировать систему сигнализации к конкретным эксплуатационным требованиям объекта.
• Широкий диапазон питания (AC 220 В / DC 9–30 В) обеспечивает интеграцию в разные системы электропитания.
• Импульсный выход и сигнальные реле дают возможность подключения внешних систем индикации и автоматического отключения механизмов при превышении ветровой нагрузки.
• Рабочие температурные пределы датчика обеспечивают применение в суровых климатических условиях (ночные и арктические температуры при учёте монтажных требований).
• Энергонезависимая память фиксирует параметры событий (точки срабатываний, максимальные скорости и порывы) для последующего анализа и отчётности.
• Доступный набор документации (паспорт, методика поверки, свидетельство о поверке, монтажная схема) облегчает ввод в эксплуатацию и подтверждение метрологических характеристик.

При эксплуатации следует учитывать пределы температур и степени защиты корпуса, обеспечивать корректное заземление и защиту кабелей; настройки порогов и времени задержки подбираются в зависимости от типа объекта (кран, платформа, судно) и эксплуатационной инструкции. АСЦ-3 обеспечивает локальную сигнализацию о превышении предельных значений ветра и поставляется с необходимой документацией для поверки и регистрации в соответствии с действующими нормативами.
