Аддитивные технологии (3D-печать) в ремонте промышленного оборудования не заменяют традиционные методы во всех случаях. Их используют там, где нужно быстро восстановить работоспособность, изготовить замену снятой с производства детали или сократить зависимость от длительной поставки.
- Контекст: ремонт, восстановление и изготовление замены существующих деталей.
- Фокус: выбор метода по риску, сроку, стоимости и контролепригодности.
- Цель: получить требуемую надежность при управляемых затратах и прослеживаемости.
Границы применения 3D-печати в ремонте машиностроительного оборудования
В рамках ремонта рассматривают три сценария: восстановление изношенной детали, изготовление замены по цифровой модели и временное решение до поставки штатной запчасти. Для каждого сценария различаются допуски, материалы и объем верификации.
Belzona 1111, 1 кг20 000 ₽ Без НДС
Devcon Plastic Steel Putty (A) 10110, 500 г4 750 ₽ Без НДС
Devcon Titanium Putty (Ti) 10760, 500 г17 995 ₽ Без НДС
Devcon Plastic Steel 5-Minute Putty (SF) 10240, 454 г10 800 ₽ Без НДС
Belzona 1121, 1 кг26 500 ₽ Без НДС
Belzona 1111, 2 кг45 000 ₽ Без НДС
Базовые ограничения: анизотропия свойств, остаточные напряжения, пористость, вариативность геометрии между партиями и зависимость результата от постобработки.
Важно: если отказ может привести к угрозе жизни, пожару, выбросу опасной среды или тяжелому вторичному ущербу, применение аддитивного метода без отдельной квалификации процесса недопустимо.
Критерии выбора метода восстановления: аддитив против традиционных технологий
Применение 3D-печати для ремонта деталей оценивают по алгоритму go/no-go.
- Класс детали: временная, функциональная, ответственная, критичная по безопасности.
- Риск отказа: последствия отказа должны быть допустимыми и документированными.
- Срок: сравнивают требуемый срок восстановления с альтернативами (склад, закупка, мехобработка, литье).
- Техническая достижимость: допуски, материал, ресурс, постобработка и контроль должны быть реализуемы.
- Контрольный контур: доступны входной контроль сырья, контроль процесса, приемочные испытания и прослеживаемость.
| Критерий | Go | No-go |
|---|---|---|
| Критичность | Временные и функциональные; ответственные при квалифицированном процессе | Критичные по безопасности без квалификации и допуска |
| Допустимый риск | Последствия отказа управляемы | Последствия недопустимы или не оценены |
| Срок восстановления | Аддитивный сценарий укладывается в целевой срок | Традиционный сценарий быстрее при сопоставимом риске |
| Контроль качества | Определены критерии приемки и повторяемости | Критерии отсутствуют |
Затем выбирают технологию и материал под подтверждаемый уровень качества.

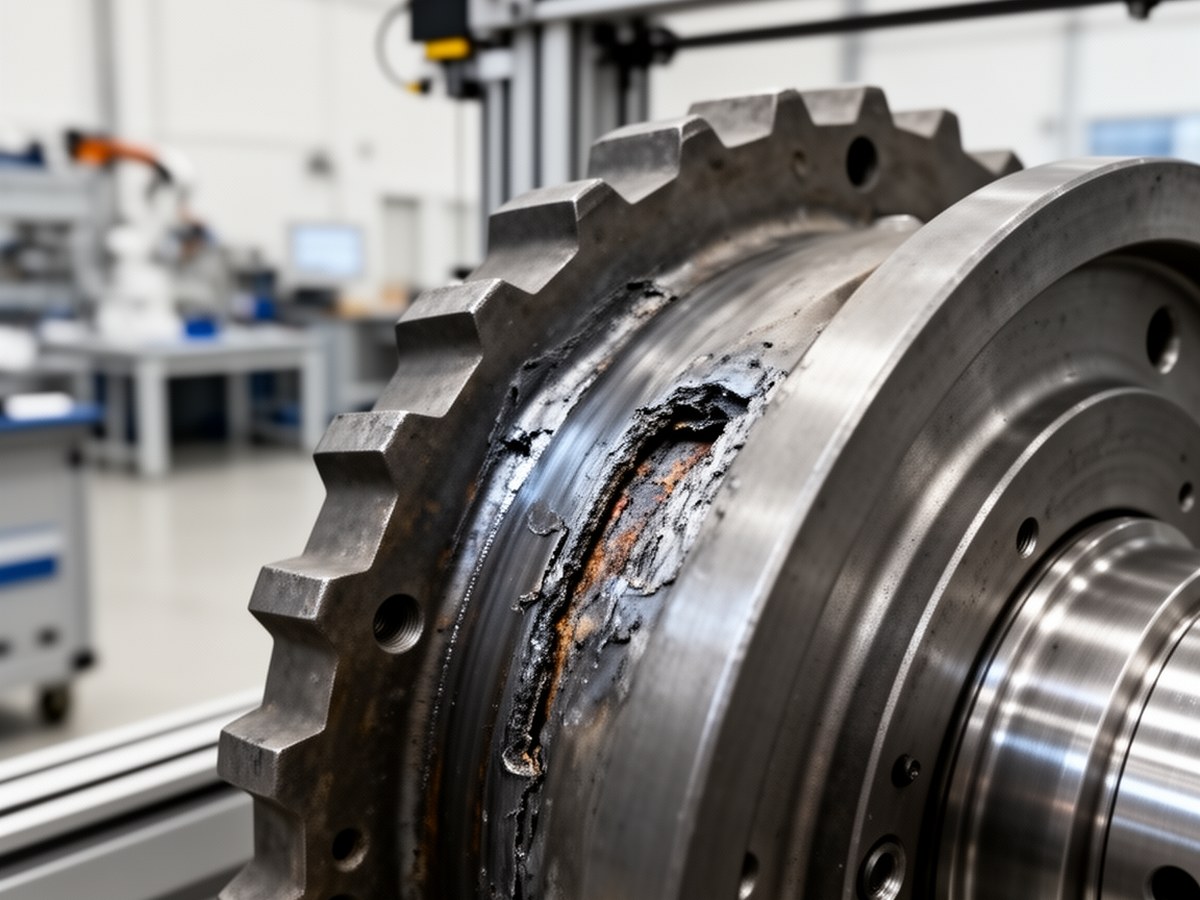

Decision-flow «печатать или не печатать»
Схема для быстрого go/no-go до запуска работ.
3d печать в машиностроении: классы деталей и уровень верификации
| Класс | Примеры | Допустимые процессы | Минимальный контроль |
|---|---|---|---|
| Временные | Кожухи, крышки, фиксаторы | FDM/FFF, SLA/DLP | Визуальный контроль, базовые размеры |
| Функциональные | Втулки, направляющие, кронштейны | FDM/FFF, SLS, отдельные металлические решения | Размеры, посадки, пробная эксплуатация |
| Ответственные | Нагруженные узлы без прямого риска для людей | SLS, DMLS/SLM, Binder Jetting после квалификации | Геометрия, НК, механические испытания |
| Критичные по безопасности | Узлы с тяжелыми последствиями отказа | Только квалифицированный процесс | Полный пакет: материал, режимы, НК, разруш./неразруш. испытания, прослеживаемость |
Для safety-critical деталей эксплуатация допустима только при наличии применимых отраслевых требований, квалификации процесса, утвержденных протоколов испытаний и документированной процедуры выпуска.
Выбор технологии 3D-печати для ремонта
| Технология | Точность | Свойства детали | Срок/стоимость | Практическая применимость |
|---|---|---|---|---|
| FDM/FFF | Средняя | Зависимость от ориентации слоев | Быстро, низкий порог входа | Временные и часть функциональных деталей |
| SLA/DLP | Высокая | Ограниченная ударная вязкость | Быстро на мелких деталях | Точные малонагруженные элементы, оснастка |
| SLS | Средняя/высокая | Хорошая функциональность полимеров | Выше CAPEX, подходит для серий | Функциональные и часть ответственных полимерных деталей |
| DMLS/SLM | Высокая после доводки | Высокая при корректной термообработке | Дорого, оправдано при дефиците и простое | Ответственные металлические детали при полном QA-контуре |
| Binder Jetting | Средняя | Сильно зависит от спекания/инфильтрации | Высокая производительность | В ремонте чаще используют для заготовок и оснастки; для функциональных и ответственных деталей только после глубокой доводки и квалификации стабильности свойств |
Выбор материалов: полимеры и металлы
Примечание: температуры в таблице ориентировочные. Фактическая применимость зависит от конкретной марки материала, ориентации печати, режимов процесса и постобработки.
| Материал | Рабочая температура (ориентир) | Особенности | Типовое применение |
|---|---|---|---|
| PA (нейлон) | до ~100–120 °C | Износостойкость, ударная вязкость | Втулки, направляющие, легкие шестерни |
| PC | до ~120–140 °C | Жесткость, ударная прочность | Корпусные и силовые полимерные детали |
| PEEK/PEI | до ~200–250 °C | Тепло- и химстойкость | Высокотемпературные функциональные детали |
| 316L, 17-4PH | по карте режима | Коррозионная стойкость | Металлические замены общего назначения |
| AlSi10Mg | средние | Низкая масса, теплопроводность | Легкие корпусные детали |
| Ti6Al4V, Inconel | высокие | Высокая прочность и жаростойкость | Сложные ответственные компоненты |
Реверс-инжиниринг и подготовка цифровой модели
Маршрут: очистка детали → сканирование/КИМ → обработка облака точек → CAD-модель → восстановление номинальной геометрии → проверка технологичности под выбранный процесс.
Минимум для управления изменениями: версия CAD, версия техпроцесса, привязка к партии материала, журнал изменений и причина ревизии.
Подготовка к печати и постобработка
Ключевые параметры до старта: ориентация, поддержка, толщина слоя, энергия/скорость, терморежим, компенсации деформаций. Для металла заранее фиксируют схему термообработки и порядок удаления поддержек.
Постобработка: удаление поддержек, термообработка, мехдоводка посадок, уплотнение/пропитка при необходимости, финишная обработка поверхности.
Ограничение: паспортные свойства материала не равны свойствам готовой детали. На итог влияют ориентация, дефекты сплавления, геометрические концентраторы и качество доводки.
Контроль качества и прослеживаемость
| Этап | Риски | Контроль | Документ |
|---|---|---|---|
| Входной контроль сырья | Влага, фракция, деградация | Проверка сертификатов, условий хранения, при необходимости лабораторные тесты | Протокол входного контроля |
| Печать | Непровар, отслоение, деформации | Контроль параметров задания, мониторинг процесса | Лог печати |
| Постобработка | Увод геометрии, переработка припуска | Контроль режимов ТО и мехдоводки | Маршрутная карта |
| Приемка | Несоответствие свойств/размеров | Измерения, НК, испытания купонов | Протокол приемки |
Минимальные метрики повторяемости: FPY, Cp/Cpk по критичным размерам после постобработки, стабильность плотности и прочности по партиям. Для ответственных деталей целевые границы метрик фиксируют в плане контроля и пересматривают после изменений процесса.
Типовые дефекты и обнаружение: пористость (плотность, НК), деформации (геометрический контроль), межслойные дефекты (купоны и механические испытания), дефекты поверхности (визуальный контроль по критериям брака).
Экономическая оценка внедрения
Сравнивают четыре сценария: складская запчасть, мехобработка, аутсорс-печать, печать на площадке.
TCO = C_изг + C_лог + C_склад + C_брака + C_простоя
TCO, совокупная стоимость владения за период, руб.
Эффект_простоя = C_час × Δt
C_час, стоимость часа простоя (руб/ч); Δt, сокращенные часы простоя (ч).
Q_be = (CAPEX + OPEX_фикс) / (P_детали − VC_детали)
Q_be, точка безубыточности участка (деталей/год).
FPY = N_годных_с_первого_раза / N_всего
FPY, доля деталей, прошедших приемку с первого раза.
Пример: при стоимости простоя 180 000 руб/ч и сокращении ремонта на 14 ч эффект составляет 2 520 000 руб. Это значение сопоставляют с разницей TCO между альтернативами.
Требования по промышленной и пожарной безопасности участка
Минимальный набор: разделение зон печати и постобработки, локальная вытяжка, контроль пыли и паров, регламент хранения материалов, антистатические меры, СИЗ, обучение персонала, инструкции на случай отказа вентиляции и возгорания.
Для металлических порошков: контроль источников воспламенения, заземление, герметичная тара, безопасная уборка без вторичного пылеобразования, журнал инцидентов и периодический аудит исполнения регламентов.
- Аддитивный ремонт эффективен при дефиците запчастей и высокой цене простоя.
- Решение принимают через формальный маршрут go/no-go с порогами по риску и сроку.
- Для критичных по безопасности узлов обязательны квалификация, испытания и полная прослеживаемость.
