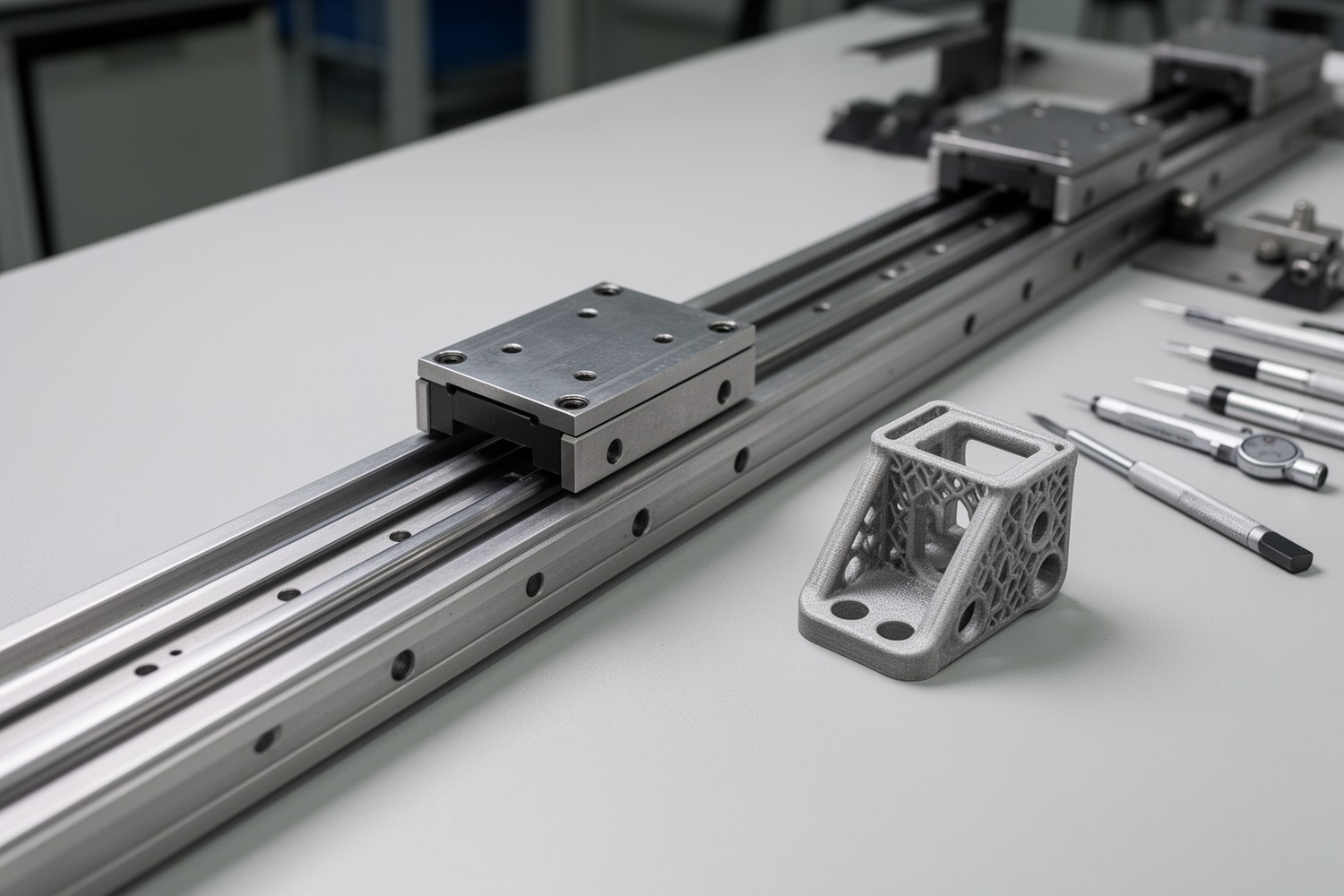

Аддитивные технологии для компонентов линейных направляющих

Аддитивные технологии для компонентов линейных направляющих применяют не как прямую замену шлифованным рельсам и телам качения, а для отдельных инженерных задач. 3D-печать металлом может быть оправдана для корпусов, кронштейнов, нестандартных монтажных деталей, опытных образцов, элементов с внутренними каналами смазки и облегченных конструкций. Для беговых дорожек, шариков, роликов и других рабочих поверхностей качения ограничения по точности, шероховатости, усталостной прочности и повторяемости обычно требуют традиционного производства и прецизионной обработки.

Что понимают под аддитивным изготовлением компонентов направляющих

Аддитивное производство в этой теме означает послойное изготовление металлических или полимерных деталей по цифровой модели. Для линейных направляющих интересны прежде всего металлические процессы: SLM/DMLS, EBM, DED и Binder Jetting. Они позволяют получать заготовки сложной формы, которые затем доводят до требуемого состояния механической и термической обработкой.

Здесь нужно разделить две задачи. Первая: изготовить деталь сложной формы, например корпус каретки с каналами смазки или кронштейн с облегченной структурой. Вторая: получить прецизионную рабочую поверхность, по которой движутся шарики или ролики. Во втором случае одной печати недостаточно. Нужны высокая твердость, стабильная геометрия, низкая шероховатость Ra и контролируемая микроструктура.

Какие элементы направляющих можно печатать

Пригодность детали для аддитивного изготовления зависит от того, является ли она рабочим элементом качения или вспомогательной конструкцией. Чем ближе функция детали к контакту качения и удержанию точности перемещения, тем выше требования к традиционной обработке.

Почему рельсы, дорожки качения, шарики и ролики остаются критичными

Рабочие поверхности профильных рельсовых направляющих работают при высоких контактных напряжениях. Даже небольшая пора, непровар, локальная неоднородность твердости или превышение шероховатости могут ускорить износ, повысить шум и вибрации, привести к усталостному выкрашиванию. Поэтому беговые дорожки рельсов и кареток обычно изготавливают из подходящих сталей с последующей термообработкой, шлифованием и контролем профиля.

Типичная поверхность после металлической печати не соответствует требованиям к прецизионному качению. Для функционального контакта нужно не только уменьшить Ra, но и обеспечить форму профиля, параллельность, прямолинейность, твердость, глубину упрочненного слоя и отсутствие дефектов в зоне контакта.

Основные аддитивные технологии

Выбор метода зависит от материала, габаритов, требуемой плотности, точности и последующей обработки. Для компонентов линейных направляющих важна не только точность построения, но и возможность стабильно получить материал без критической пористости и с предсказуемыми свойствами.

Материалы и их ограничения

Для деталей направляющих важны прочность, износостойкость, коррозионная стойкость, обрабатываемость и стабильность после термообработки. Один и тот же сплав может быть пригоден для корпуса, но недостаточен для рабочей дорожки качения.

Постобработка после печати

Постобработка определяет, станет ли напечатанная заготовка пригодной инженерной деталью. Для компонентов линейных направляющих обычно рассматривают несколько этапов: удаление порошка и поддержек, снятие остаточных напряжений, термообработку, HIP при повышенных требованиях к плотности, механическую обработку базовых поверхностей, шлифование, суперфиниширование и измерительный контроль.

HIP снижает пористость и может улучшить однородность материала, но не исправляет геометрию детали и не заменяет финишную обработку. Базовые поверхности, посадочные плоскости, отверстия под крепеж и сопрягаемые элементы лучше закладывать с припуском. Это снижает риск выхода геометрии за пределы допуска после печати и термообработки.

Точность, шероховатость и повторяемость

Аддитивное производство чувствительно к ориентации детали в камере, толщине слоя, стратегии сканирования, температурному режиму, качеству порошка и параметрам термообработки. Поэтому две геометрически одинаковые детали могут отличаться по деформациям, шероховатости и механическим свойствам, если изготовлены в разных условиях.

Контроль качества

Для аддитивно изготовленных компонентов направляющих проверяют не только размеры, но и состояние материала: плотность, пористость, дефекты сплавления, трещины, твердость, микроструктуру, шероховатость, геометрические допуски и состояние базовых поверхностей.

Для прототипов часто достаточно измерения геометрии, осмотра поверхности, проверки посадочных баз и базовой оценки материала. Для ответственных серийных деталей контроль расширяют: применяют координатные измерения, 3D-сканирование, металлографию на образцах-свидетелях, контроль твердости, оценку шероховатости и неразрушающий контроль внутренних дефектов. Чем ближе деталь к силовой или прецизионной функции, тем строже должна быть квалификация процесса.

Экономическая применимость

Аддитивные технологии могут быть рациональны, когда стоимость оснастки, длительный цикл изготовления или сложность формы важнее стоимости порошка и постобработки. Типичные области применения: прототипы, мелкие серии, специальные кронштейны, облегченные корпуса, детали с интегрированными каналами смазки, ремонтные и переходные элементы.

Для стандартных рельсов, серийных кареток и тел качения традиционное производство обычно рациональнее. Оно лучше подходит для больших партий, стабильных допусков, высокой производительности и отработанных операций шлифования.

Сравнение с традиционным производством

Критерии выбора аддитивного производства

Перед выбором технологии проверяют материал, габарит, требуемую точность, нагрузку, ресурс, объем серии и доступность постобработки. Для производства компонентов линейных направляющих решение удобно свести к таблице.

Когда печать нецелесообразна

Аддитивное изготовление деталей линейных направляющих обычно не выбирают для стандартных рельсов, серийных шариков и роликов, простых фрезеруемых кронштейнов, массовых типовых кареток и деталей, где нет доступа к финишной обработке. В этих случаях металлическая 3D-печать для направляющих редко компенсирует риски по точности, ресурсу и стоимости контроля.

Типовые инженерные сценарии

Практичный сценарий: облегченный корпус каретки для робототехнического узла, где важны масса и жесткость, а рабочие поверхности выполняются отдельными вставками или обрабатываются после печати. Другой пример: кронштейн нестандартной формы для ограниченного монтажного пространства, где традиционная мехобработка потребовала бы сложной оснастки.

Также печать может применяться для опытного корпуса с каналами смазки, чтобы проверить трассировку масла или пластичной смазки до запуска более дорогой технологии. В ремонтных задачах DED иногда используют для восстановления или модификации заготовок, но после наплавки критичные зоны все равно обрабатывают до требуемой геометрии.

Краткий вывод

Аддитивные технологии для компонентов линейных направляющих полезны как способ изготовления заготовок, прототипов, специальных корпусов, кронштейнов, адаптеров и вспомогательных деталей. Их преимущество проявляется в сложной геометрии, интеграции каналов, снижении массы и быстрой проверке конструкции.

Для рельсов, беговых дорожек, шариков и роликов аддитивное производство не является прямой заменой традиционного прецизионного изготовления. Такие элементы требуют контролируемого материала, термообработки, шлифования, суперфиниширования, проверки геометрии и подтверждения ресурса.
