Аддитивные технологии в производстве компонентов ОПУ применяют не как прямую замену ковке, прокату и механической обработке, а для отдельных инженерных задач. Опорно-поворотное устройство работает под осевыми, радиальными и опрокидывающими нагрузками, поэтому 3D-печать компонентов ОПУ требует оценки не только формы детали, но и ресурса, точности, постобработки и контроля.
- Аддитивное производство компонентов ОПУ оправдано при малой серии, сложной геометрии, коротком цикле разработки или локальном восстановлении.
- Кольца, беговые дорожки, зубчатые венцы и посадочные поверхности нельзя считать простыми кандидатами на печать без квалификации технологии.
- Часто рационален гибридный маршрут: традиционная заготовка, аддитивное наращивание, мехобработка и приемочный контроль.
Что относится к аддитивным технологиям в контексте ОПУ
Аддитивные технологии, или промышленная 3D-печать, формируют деталь послойно по цифровой модели. В отличие от точения, фрезерования или шлифования, где материал удаляется из заготовки, аддитивный процесс добавляет материал в заданной зоне.
В применении к ОПУ речь обычно идет об отдельных компонентах, прототипах, ремонтных операциях и гибридных заготовках. Печать всего опорно-поворотного устройства целиком редко рациональна: крупные кольца требуют высокой точности, стабильной структуры материала, термообработки, зубообработки, шлифования дорожек и полноценной приемки.
Инженерное ограничение: если напечатанная или восстановленная зона участвует в передаче нагрузки через элементы качения, зубчатое зацепление или посадочные поверхности, ее применимость подтверждают расчетом, технологической квалификацией, испытаниями и неразрушающим контролем.
Какие компоненты ОПУ подходят для аддитивного производства
На практике аддитивные методы применяют там, где они снижают стоимость опытной проверки, ускоряют ремонт или позволяют получить форму, неудобную для классической обработки. Чем выше контактные и циклические нагрузки, тем жестче требования к подтверждению свойств.
| Компонент или задача | Пригодность | Комментарий |
|---|---|---|
| Прототипы сепараторов и дистанционных элементов | Высокая | Удобно проверять сборку, кинематику и варианты формы до запуска оснастки. |
| Рабочие сепараторы из полимеров, бронзовых или композитных материалов | Средняя или высокая | Возможны после проверки износа, стабильности размеров и совместимости со смазкой. |
| Технологическая оснастка, шаблоны, кондукторы | Высокая | Низкий риск для изделия и заметная польза в опытном производстве или ремонте. |
| Вспомогательные корпусные элементы и крышки | Средняя | Подходят для малых серий при умеренных требованиях к прочности и герметичности. |
| Каналы смазки, охлаждения, внутренние полости | Средняя | Рациональны при сложной геометрии, но требуют очистки каналов и контроля внутренних дефектов. |
| Ремонт ОПУ наплавкой на локальных изношенных участках | Средняя | Возможен при совместимости материалов, управлении тепловложением и последующей мехобработке. |
| Беговые дорожки, кольца, зубчатые венцы | Ограниченная | Рассматриваются только после расчетного обоснования, испытаний, термообработки и полного контроля. |
Что не стоит печатать без отдельной квалификации
К нежелательным кандидатам для прямой замены традиционного маршрута относятся цельное кольцо крупного диаметра, дорожка качения без последующей шлифовки, зубчатый венец без испытаний, высокоточная посадочная поверхность и любая зона, отказ которой приводит к потере несущей способности ОПУ.
Для таких элементов аддитивная технология может быть частью опытного, ремонтного или гибридного процесса. При этом она не отменяет требования к заготовке, термообработке, зубообработке, шлифованию и контролю качества аддитивных деталей.
Основные технологии: SLM, LPBF, DED, WAAM и Binder Jetting
SLM, или селективное лазерное плавление, часто рассматривают как вариант LPBF - лазерного сплавления металлического порошка в порошковом слое. LPBF для металлических деталей удобен при сложной геометрии и сравнительно небольших размерах. DED и WAAM работают иначе: материал подается в зону расплава в виде порошка или проволоки, поэтому эти методы чаще связывают с наплавкой, ремонтом и крупными заготовками.
| Технология | Суть процесса | Применимость к ОПУ | Основные ограничения |
|---|---|---|---|
| SLM/LPBF | Лазерное сплавление металлического порошка в рабочей камере | Небольшие металлические детали сложной формы, прототипы, каналы, отдельные элементы сепараторов | Ограниченный размер камеры, остаточные напряжения, удаление порошка, мехобработка базовых поверхностей |
| DED | Направленное энергетическое осаждение порошка или проволоки | Наплавка методом DED, локальное наращивание, восстановление геометрии перед мехобработкой | Невысокая точность после наплавки, тепловое влияние, потребность в точении, фрезеровании или шлифовании |
| WAAM | Дуговое проволочное аддитивное производство | WAAM для крупногабаритных заготовок простой или средней сложности с последующей обработкой резанием | Большой припуск, волнистость поверхности, деформации, необходимость контроля структуры |
| Binder Jetting | Нанесение связующего на порошковый слой с последующим спеканием или инфильтрацией | Прототипы и отдельные низко- или средненагруженные детали при допустимых требованиях к плотности и после подтверждения свойств | Усадка при спекании, ограничения по плотности, необходимость проверять механические свойства |
| Гибридное производство компонентов ОПУ | Сочетание традиционной заготовки, аддитивного наращивания и мехобработки | Ремонт, функциональные зоны, сложные каналы, опытные и единичные детали | Сложная квалификация процесса и контроль границы между материалами |
Ограничения для нагруженных деталей
При применении аддитивных технологий к ОПУ важна не столько сама форма, сколько воспроизводимость свойств. Для деталей при циклических нагрузках опасны дефекты, которые становятся концентраторами напряжений: поры, непровары, включения, грубая шероховатость, резкие переходы сечений и остаточные растягивающие напряжения.
Свойства напечатанной детали зависят от ориентации построения, стратегии сканирования, параметров энергии, качества порошка или проволоки, термической истории и постобработки. Один и тот же сплав в поковке, прокате и напечатанной детали нельзя автоматически считать равнозначным.
- Усталостная прочность. Проверяют на образцах и учитывают в расчете долговечности; критические поверхности шлифуют или доводят.
- Остаточные напряжения. Снижают термообработкой, корректировкой стратегии построения и контролем деформаций.
- Пористость и непровары. Выявляют компьютерной томографией, металлографией или другими методами контроля; при необходимости применяют HIP.
- Шероховатость. Для дорожек качения и посадок задают припуски на точение, шлифование и доводку.
- Анизотропия свойств. Учитывают ориентацию построения и проводят испытания в направлениях, важных для работы детали.

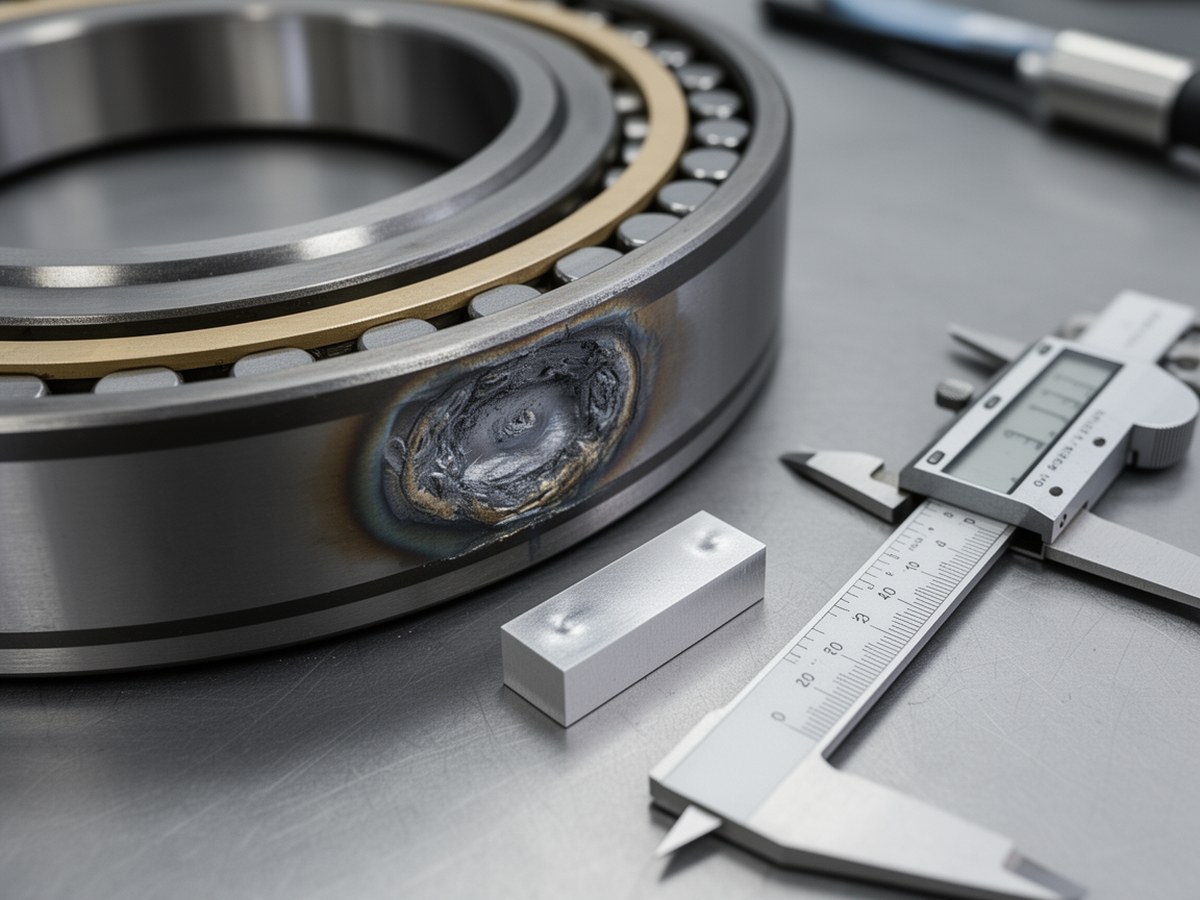

Контроль нагруженных поверхностей
Изображение уместно рядом с разделом о контактных нагрузках, шероховатости и контроле дефектов.
Материалы и области применения
Материал выбирают не только по марке, но и по доступности в конкретной технологии. Для металлических деталей ОПУ рассматривают конструкционные и нержавеющие стали, никелевые сплавы, бронзовые материалы. Для вспомогательных компонентов применяют полимеры и композиты.
Конкретные марки задают по стандартам предприятия, требованиям чертежа, доступности порошка или проволоки и подтвержденным режимам постобработки. Паспортные свойства исходного материала не заменяют испытаний готовой детали или технологических образцов.
- Конструкционные стали применяют для заготовок, ремонтных наплавок и силовых элементов после проверки структуры, твердости и совместимости с базовым металлом.
- Нержавеющие стали подходят для корпусных деталей, опытных компонентов и элементов в коррозионной среде; для высоких нагрузок нужна отдельная оценка усталости.
- Никелевые сплавы используют при повышенной температуре или сложных средах, когда это дает подтверждаемое преимущество в работе детали.
- Бронзовые материалы могут рассматриваться для сепараторов, втулок и антифрикционных элементов после проверки трения, износа и работы со смазкой.
- Полимеры и композиты применяют для прототипов, шаблонов, защитных элементов и низконагруженных сепараторов с учетом температуры, ползучести и влагопоглощения.
Постобработка и контроль качества
Аддитивная операция редко бывает финальной. Для компонентов ОПУ после печати или наплавки обычно требуются термообработка, снятие поддержек, удаление порошка, правка, механическая обработка баз, шлифование рабочих поверхностей и контроль геометрии. В ремонтных задачах дополнительно проверяют состояние основного металла до наплавки и зону термического влияния после нее.
Контроль качества аддитивных деталей выбирают по назначению. Для шаблона достаточно измерений и визуального осмотра. Для металлической детали, участвующей в передаче нагрузки, применяют более полный набор методов: компьютерную томографию для внутренних дефектов, ультразвуковой контроль для крупных заготовок, капиллярный контроль поверхностных трещин, измерение твердости, металлографию, контроль остаточных напряжений и координатные измерения.
Приемка должна быть связана с технологическим маршрутом. В документации фиксируют материал, партию порошка или проволоки, параметры построения, ориентацию, термообработку, припуски, мехобработку и методы контроля. Без такой прослеживаемости трудно оценить повторяемость результата.
Типовой маршрут внедрения
Рабочий маршрут начинается с выбора детали-кандидата и анализа ее функции. Затем выполняют расчет, выбирают технологию, материал и припуски, изготавливают пробные образцы, проводят печать или наплавку, постобработку и контроль. После этого сравнивают геометрию, структуру, твердость и результаты испытаний с требованиями чертежа.
Если деталь относится к ответственным, решение о серии принимают только после квалификации процесса: стабильности нескольких партий, протоколов контроля, испытаний на технологических образцах и понятных критериев браковки.
Когда технология экономически оправдана
Аддитивное производство чаще выигрывает не в массовом выпуске простых деталей, а там, где традиционная оснастка дорога, партия мала, геометрия сложна или нужно быстро пройти несколько итераций конструкции. Для серийных колец и зубчатых венцов ОПУ классическое производство обычно остается более предсказуемым по стоимости, ресурсу и срокам приемки.
Упрощенное сравнение полной стоимости партии:
Cтрадиц = Cоснастки + Cподг_традиц + N × Cед_традицCадд = Cподг_адд + Cмодели + Cквалиф + N × (Cпечати_ед + Cпост_ед + Cконтроля_ед)где N - количество деталей в партии. В аддитивном маршруте подготовку печати, разработку модели и квалификацию процесса отделяют от переменной стоимости изготовления, постобработки и контроля одной детали.
Для предварительной оценки можно использовать точку безубыточности:
Формула применима только при положительном знаменателе, когда аддитивная единица дороже традиционной, а подготовка традиционного производства заметно дороже. Если знаменатель равен нулю или отрицателен, решение принимают прямым сравнением полной стоимости, сроков, риска брака и требований к приемке.
Критерии выбора технологии
Решение о применении аддитивных технологий начинается с функции детали. Для оснастки или прототипа достаточно одного уровня подтверждения, для контакта качения, зубчатого зацепления или передачи больших моментов - другого.
- Технические критерии: размер детали, материал, точность, контактные напряжения, шероховатость рабочих поверхностей, доступность мехобработки, термообработки и контроля внутренних дефектов.
- Производственные критерии: размер партии, срок изготовления, стоимость оснастки, доступность порошка или проволоки, квалификация подрядчика, повторяемость процесса.
- Эксплуатационные критерии: режим нагрузки, ресурс, среда, температура, смазка, ремонтопригодность и последствия отказа компонента.
- Критерии приемки: возможность провести КТ, ультразвуковой или капиллярный контроль, измерить твердость, проверить металлографию и подтвердить геометрию после постобработки.
Когда выбрать традиционное, аддитивное или гибридное производство
- Традиционное производство предпочтительно для серийных колец, зубчатых венцов, дорожек качения и деталей с отработанным маршрутом изготовления.
- Аддитивное производство уместно для прототипов, оснастки, сложных каналов, малых партий и низко- или средненагруженных вспомогательных деталей.
- Гибридное производство рационально для ремонта, локального наращивания, сложных функциональных зон и случаев, когда печать дополняет, а не заменяет мехобработку.
Практический вывод
Аддитивные технологии уже применимы в задачах, где риск отказа невысок или хорошо контролируется: прототипирование, оснастка, сепараторы после проверки, сложные каналы, ремонт ОПУ наплавкой и малые партии нестандартных вспомогательных деталей. Здесь они дают пользу за счет скорости, гибкости формы и возможности локального восстановления.
Для несущих колец, беговых дорожек, зубчатых венцов и ответственных посадочных поверхностей аддитивный маршрут остается ограниченным и требует отдельной квалификации. Такие детали нельзя принимать только по факту получения геометрии: нужны подтвержденные свойства материала, стабильная структура, контролируемая шероховатость, термообработка, мехобработка, испытания и приемочный контроль.
На практике обычно надежнее комбинировать традиционное производство с аддитивными операциями там, где это дает проверяемый технический или экономический смысл. В этом случае аддитивное производство не заменяет весь маршрут изготовления ОПУ, а дополняет его в конкретных зонах: при разработке, ремонте, наращивании функциональных участков и изготовлении сложных малосерийных компонентов.
