Системы автоматической смазки применяют там, где ручной регламент нестабилен или простои обходятся слишком дорого. Для линейных направляющих ЧПУ и промышленного оборудования ключевой результат дает не «тип по каталогу», а корректный расчет подачи, проверка гидравлики трасс и регулярная диагностика.
- Термины: доза на цикл (мм³/цикл), интервал смазки (ч или циклы), расход (мл/ч, л/год), давление в линии (МПа, бар).
- Пересчет: 1 МПа = 10 бар.
- Любые расчетные уставки считаются стартовыми до верификации в реальной эксплуатации.
Область применения и границы задачи
Автосмазка оправдана для узлов с регулярной циклической нагрузкой, многосменной работой и высокой ценой простоя. При 1–2 точках и редкой наработке локальные решения или ручной режим могут быть экономичнее.
Molykote G-Rapid Plus, 400 мл3 850 ₽ Без НДС
Цепное масло OKS 310 ISO VG: 150, 1 л0 ₽ Без НДС
HALS Klueber S88 Plus HCG-00-7, 0.7 л12 950 ₽ Без НДС
Molykote 33 Medium, 1 кг5 950 ₽ Без НДС
Krytox™ GPL 205, 1 кг - высокоэффективная фторсодержащая смазка21 000 ₽ Без НДС
KLUBER Isoflex Topas NCA 52, 1 кг14 950 ₽ Без НДС
Если узел критичен к чистоте, приоритет получают решения с управляемой дозой и контролем состояния линий, а не увеличение объема подачи «с запасом».
Типы систем автосмазки и карта выбора
| Тип системы | Типичный диапазон точек | Типичная длина линии до дальней точки | Рабочее давление, ориентир | Граница применимости |
|---|---|---|---|---|
| Одноточечная | 1–4 | до 1–2 м | 0,2–1,0 МПа (2–10 бар) | Локальные узлы, минимум централизованного контроля |
| Централизованная система смазки направляющих | 5–60+ | 2–20 м | 1,5–8 МПа (15–80 бар) | Универсальный выбор для многоточечной разводки |

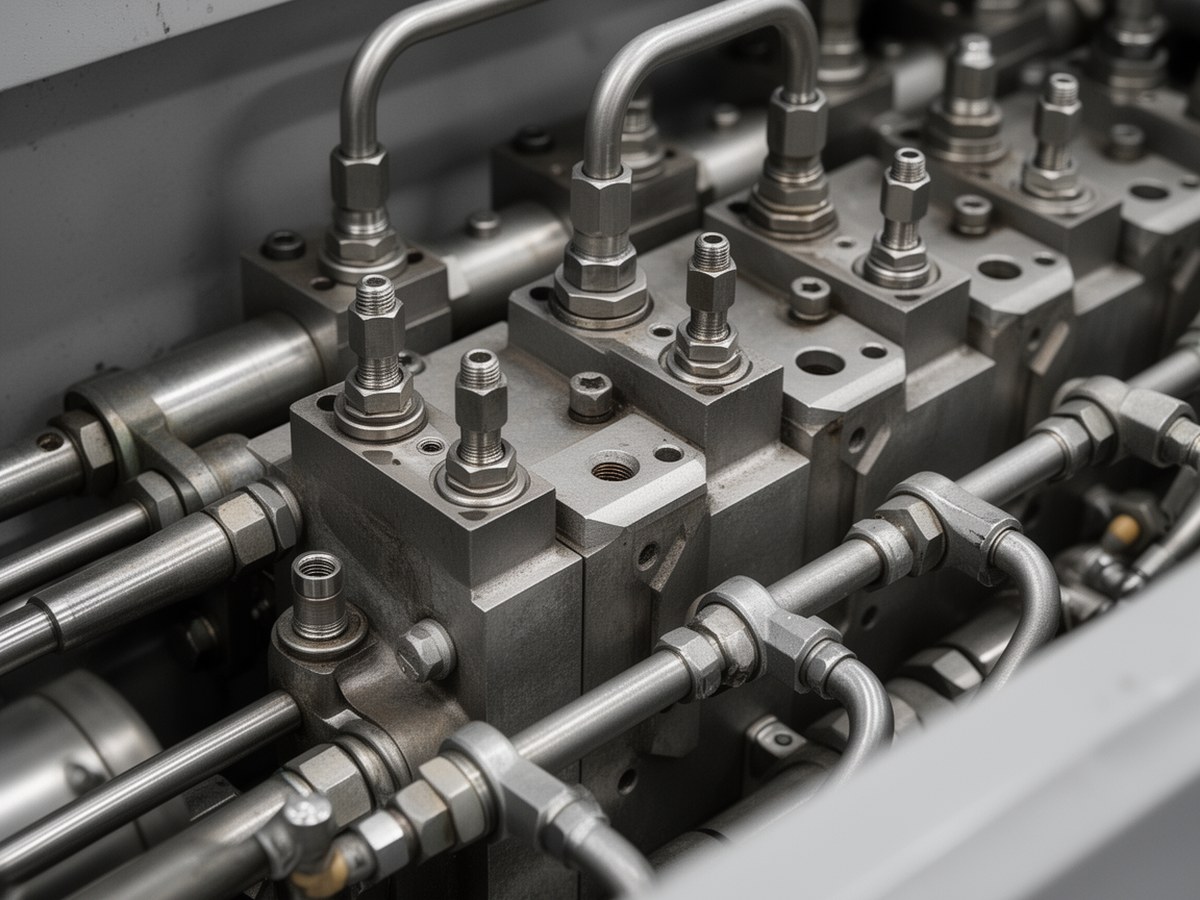

| Прогрессивная (прогрессивный дозатор смазки) | 6–80 | 2–30 м | 3–20 МПа (30–200 бар) | Нужен контроль последовательной подачи и завершения цикла |
| Масловоздушная смазка направляющих | 1–24 | 3–40 м (масло+воздух) | масло 0,5–3 МПа; воздух 0,4–0,7 МПа | Высокие скорости, малые дозы, повышенные требования к воздуху |
Матрица выбора: сначала фиксируют число точек и длины трасс, затем проверяют, достаточно ли давления насоса с учетом потерь, после этого оценивают доступность сервиса (фильтры, развоздушивание, замена дозаторов).
Сравнение архитектур по применимости
Изображение размещают рядом с таблицей диапазонов точек, длин трасс и давлений.
Состав системы и проектные проверки

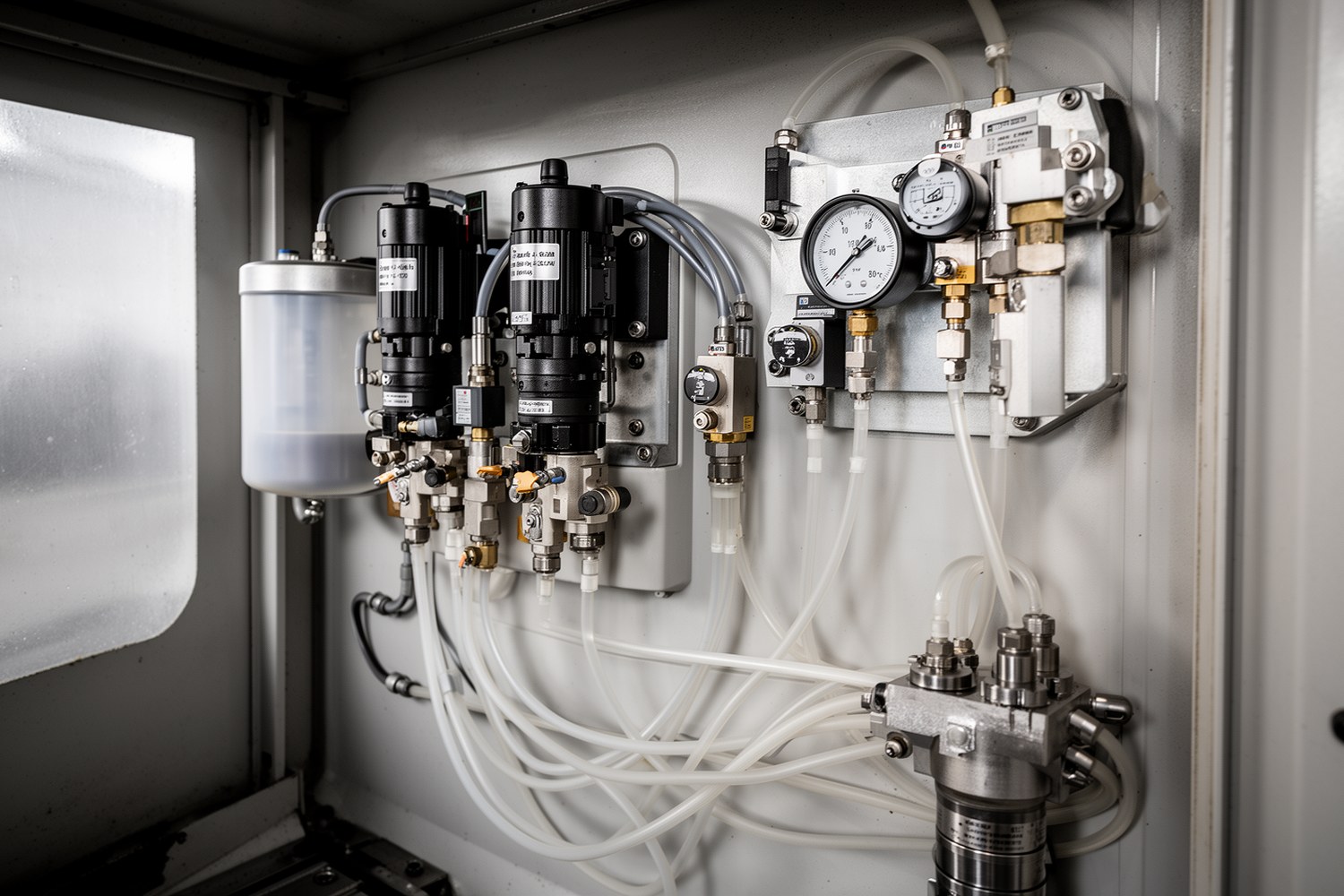

Минимальная архитектура: насос, резервуар, фильтрация, магистрали, дозаторы/распределители, конечные точки, датчики (давление, уровень, при необходимости расход), контроллер.
Перед пуском проверяют герметичность, запас по давлению на дальней точке, прокачиваемость смазки при низкой температуре и доступность сервисных узлов.
Расчет подачи и интервалов: пошаговый алгоритм
- Соберите исходные данные: паспорт узла (рекомендованная доза/интервал), длина хода и частота циклов, профиль режима (холостой ход/рабочий/пиковый), температура и загрязненность.
- Задайте базовую дозу по точкам:Q_base = Σq_i, где q_i берут из паспорта направляющей или OEM-таблиц.
- Внесите поправки режима:Q_cycle = Q_base × K_load × K_speed × K_env.
- Определите интервал:T = Q_cycle / ṁ_req или в циклах оборудования.
- Проверьте гидравлику трассы: фактическое давление на дальней точке и время набора давления.
- Проведите верификацию 2–6 недель: корректируйте Q_cycle и T по трендам температуры узла, расхода и отказов.
Ограничение формул: при резкопеременных нагрузках и частых холодных пусках используют раздельные уставки по режимам, а не один усредненный коэффициент.
Выбор смазочного материала
NLGI: класс консистенции пластичной смазки. EP/AW: противозадирные и противоизносные присадки. Для системы важны вязкость (ISO VG), стабильность, совместимость и прокачиваемость.
| Условия | Типичный ISO VG / NLGI | Комментарий |
|---|---|---|
| Высокая скорость, умеренная нагрузка | ISO VG 32–68 | Масла с AW, контроль утечек и чистоты каналов |
| Высокая нагрузка, умеренная скорость | NLGI 0–1, база 100–220 cSt | EP-пакет, обязательная проверка прокачиваемости |
| Низкие температуры | ISO VG 15–46 или низкотемпературная NLGI 0 | Проверить запуск при Tmin и запас давления |
| Влага и абразив | NLGI 1, водостойкие составы | Усиленная фильтрация и более частый контроль |
Диапазоны ориентировочные. Приоритет всегда за рекомендациями OEM направляющих и совместимостью с уплотнениями. Смешивание смазок без теста совместимости не допускается.
Пусконаладка 0–30 дней и контроль
| Период | Что фиксировать | Ориентир тревоги |
|---|---|---|
| День 0–3 | Давление старта, время набора, факт подачи по точкам | Время набора давления > +20% к базовому |
| Неделя 1–2 | Суточный расход, температура узла, повторяемость цикла | Дрейф расхода > ±15% без смены режима |
| Неделя 3–4 | Тренды аварий, состояние фильтров, чистота магистралей | Рост частоты тревог или нестабильное удержание давления |
Диагностика: порядок проверки
- Сначала питание и уставки: активен ли цикл, нет ли блокировки от PLC/CNC.
- Далее источник подачи: уровень в резервуаре, состояние фильтра, работа насоса.
- Потом гидравлика: давление на насосе и на дальней точке, утечки, воздух в линии.
- После этого дозаторы: пропускная способность, засоры, равномерность точек.
- В конце материал: деградация смазки, несоответствие вязкости, загрязнение.
| Симптом | Первичная проверка | Типичный порог | Действие |
|---|---|---|---|
| Нет подачи | Уровень, насос, уставка цикла | 0 импульсов подачи за цикл | Восстановить цикл, развоздушить, проверить насос |
| Недодача на дальних точках | Падение давления по трассе | Рост времени набора >20% | Устранить утечки, пересчитать трассу, проверить фильтр |
| Перерасход | Q_cycle и интервал | Расход >15% к базовой линии | Снизить дозу, увеличить интервал, сверить режим |
| Нестабильное давление | Завоздушивание, датчик, вибрация | Колебания >10% между циклами | Развоздушивание, крепеж, поверка/замена датчика |
Интеграция с PLC/CNC
Минимальный набор сигналов: «цикл смазки активен», «давление достигнуто», «низкий уровень», «авария смазки». Для расследования отказов полезно журналировать время набора давления, длительность цикла и расход.
Технико-экономическая оценка
Шаблон допущений: CAPEX (оборудование, монтаж, пуск), OPEX (смазка, сервис, энергия), стоимость простоя (руб/ч), частота отказов до/после, стоимость брака/потери точности при релевантности.
E_year = (S_downtime + S_repair + S_labor + S_scrap + S_lube) - ΔOPEX
Payback = CAPEX / E_year
Мини-пример: CAPEX 900 000 руб; простой 12 ч/мес до и 7 ч/мес после; цена часа 18 000 руб; прочая экономия (смазка+труд) 180 000 руб/год; ΔOPEX +60 000 руб/год. Тогда E_year ≈ (5×12×18 000)+180 000-60 000 = 1 200 000 руб/год, окупаемость ≈ 0,75 года.
Чувствительность: при цене часа 12 000 руб окупаемость ~1,0 года; при 8 000 руб ~1,4 года. Поэтому стоимость простоя обычно главный фактор решения.
Мини-глоссарий
- NLGI: класс консистенции пластичной смазки.
- EP/AW: противозадирные и противоизносные присадки.
- Прокачиваемость: способность смазки проходить по магистралям при заданной температуре и давлении.
- Доза на цикл: объем смазки, подаваемый за один цикл системы.
