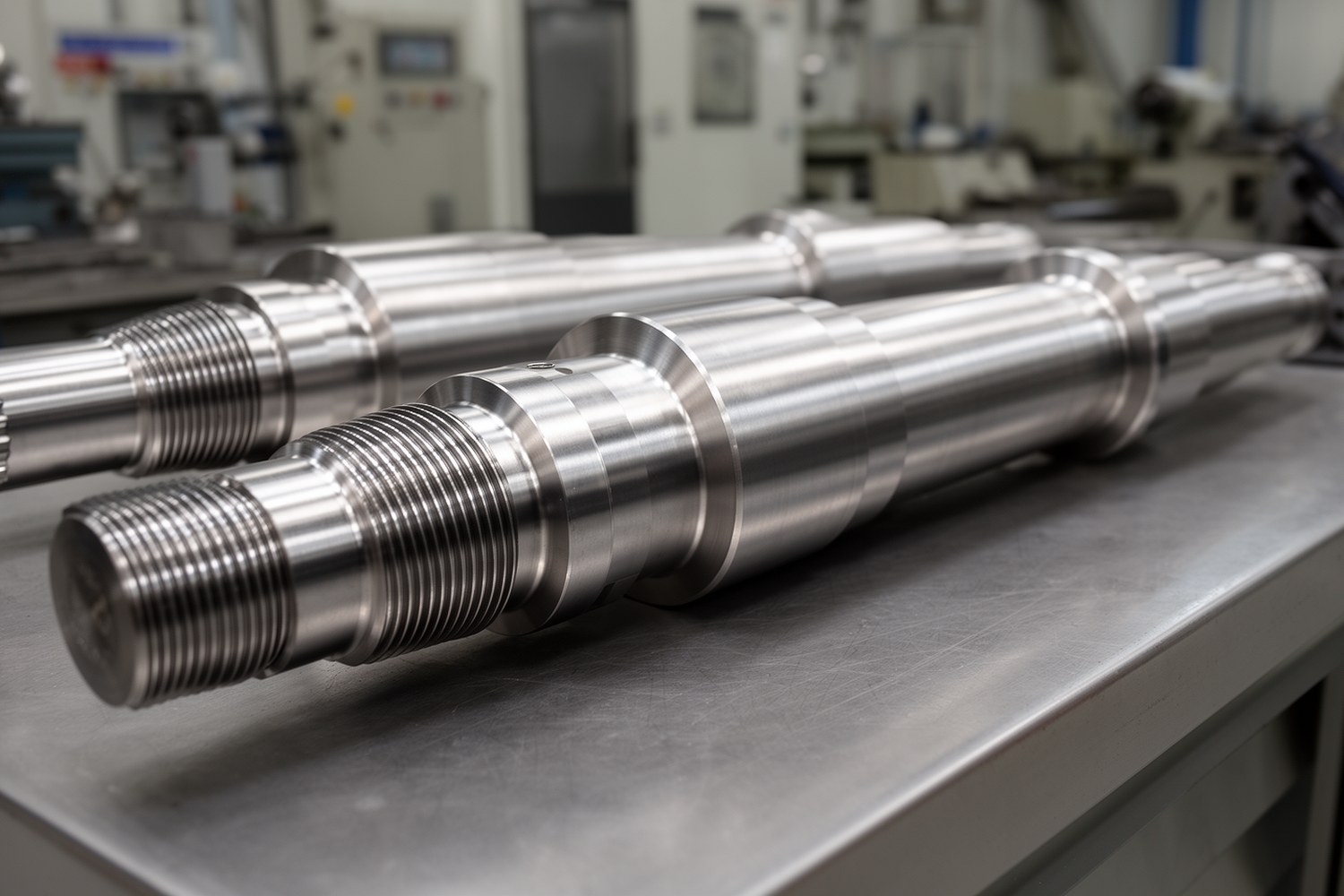

Азотирование валов — это химико-термическое насыщение поверхностного слоя стали азотом при сравнительно невысокой температуре. У детали формируется диффузионно измененный слой с повышенной твердостью, износостойкостью, сопротивлением задирам и лучшей работой при циклических нагрузках. Процесс особенно важен для точных цилиндрических деталей, где нельзя допустить заметного коробления после упрочнения.
- Ионное азотирование — это обработка стали в вакуумной камере, где плазма тлеющего разряда активирует поверхность детали и ускоряет диффузию азота.
- Ионное и ионно-плазменное азотирование в инженерной практике обычно описывают близкий процесс в плазме при пониженном давлении.
- Азотированный слой не является покрытием: свойства меняются внутри поверхностной зоны металла.
- Основные показатели качества: глубина слоя, микротвердость, структура соединительной зоны, размеры, биение, шероховатость и отсутствие трещин.
Что такое азотирование валов
Азотирование валов применяют для деталей, работающих на трение, контактное давление, усталость и периодические ударные нагрузки. В отличие от цементации и закалки ТВЧ, процесс обычно идет при 480-580 °C, то есть ниже температур аустенитизации стали. Поэтому изменение формы и размеров обычно меньше, чем при высокотемпературной термообработке.
При нагреве в азотосодержащей среде атомарный азот диффундирует в поверхность стали и взаимодействует с железом и легирующими элементами. Наибольший вклад в упрочнение дают нитриды хрома, молибдена, ванадия и алюминия. Поэтому выбор стали для азотирования влияет на результат не меньше, чем выбор режима.
Для валов азотирование применяют, когда требуется повысить стойкость шеек, посадочных мест, шлицев, кулачков, рабочих цилиндрических поверхностей и галтелей.
Как формируется азотированный слой
Азотированный слой неоднороден по глубине. У поверхности может образовываться соединительная зона из нитридных фаз железа. Ниже располагается диффузионная зона, где азот растворен в стали и связан в дисперсные нитриды легирующих элементов. Еще глубже находится основной металл с исходной структурой после предварительной термообработки.
Соединительная зона
Тонкая поверхностная область с высокой твердостью. Ее часто называют белым слоем по виду на металлографическом шлифе. Она повышает сопротивление износу, но при чрезмерной толщине может стать хрупкой.
Диффузионная зона
Основная рабочая часть слоя. В ней формируются нитриды легирующих элементов и сжимающие остаточные напряжения, которые поддерживают поверхность и улучшают сопротивление усталости.
Белый слой не всегда является дефектом. Для поверхностей скольжения и пар трения тонкая соединительная зона может быть полезна. Но для валов с высокими изгибными и контактными нагрузками чрезмерно толстая или неоднородная зона повышает риск микротрещин, выкрашивания и нестабильной приработки.
Структура слоя
Схема помогает разделить соединительную зону, диффузионную зону и основной металл.
Какие стали подходят для азотирования
Наиболее предсказуемый результат дают легированные конструкционные и специальные стали, содержащие элементы-нитридообразователи: Cr, Mo, V, Al. Перед азотированием вал обычно проходит закалку и высокий отпуск, чтобы сердцевина имела нужную прочность и вязкость, а температура отпуска была выше температуры азотирования.
Типовое требование к предварительной термообработке — получить устойчивую структуру сердцевины до финишной механической обработки. Для легированных валов это часто означает закалку, отпуск на заданную прочность, снятие остаточных напряжений и чистовую обработку перед азотированием. Если отпуск выполнен ниже температуры азотирования, при выдержке возможны изменение свойств сердцевины и дополнительная деформация.
| Группа материалов | Примеры | Особенности при азотировании валов |
|---|---|---|
| Хромомолибденовые стали | 38ХМА, 40ХМ, 40ХН2МА | Хорошее сочетание твердости слоя и прочной сердцевины; часто применяются для нагруженных валов. |
| Алюминийсодержащие азотируемые стали | 38ХМЮА и близкие марки | Позволяют получить высокую поверхностную твердость, но требуют аккуратного контроля хрупкости слоя. |
| Хромованадиевые и высокопрочные стали | Стали с Cr, V, Mo | Подходят для деталей с повышенными требованиями к износу и усталости; режим зависит от структуры после отпуска. |
| Углеродистые стали | 45, 50 и аналоги | Азотируются хуже из-за малого количества нитридообразующих элементов; слой может быть менее твердым и менее стойким. |
| Нержавеющие стали | Коррозионностойкие мартенситные и аустенитные стали | Возможны ограничения из-за пассивной пленки и риска снижения коррозионной стойкости; часто нужна специальная активация поверхности. |
Марки сталей следует рассматривать как примеры. Для ответственных валов режим назначают с учетом химического состава, предыдущей термообработки, требуемой эффективной глубины слоя, стандарта контроля и допуска на изменение размеров.
Ионное и ионно-плазменное азотирование
Ионное азотирование проходит в вакуумной камере при пониженном давлении в азотосодержащей газовой среде. Деталь обычно является катодом, стенки камеры или специальные электроды служат анодом. Между ними возникает тлеющий разряд: плазма очищает и активирует поверхность, а затем способствует переносу азота к металлу.
Ионно-плазменное азотирование — это тот же тип обработки, если речь идет о насыщении азотом в плазме тлеющего разряда при контролируемом давлении. В поисковых запросах иногда пишут «ионно плазменное азотирование это» без дефиса, но в техническом тексте корректнее использовать дефисную форму.
Термин вакуумное азотирование часто используют как бытовое обозначение обработки в вакуумной камере. Его нужно уточнять: сама вакуумная среда не упрочняет сталь, решающими остаются газовый состав, температура, давление, параметры разряда и подготовка поверхности.
Для валов ионный метод полезен при селективной обработке участков, снижении деформаций, контроле толщины белого слоя и работе со сложными поверхностями. При этом важны правильная загрузка, стабильный разряд и защита участков, которые не должны насыщаться азотом.
Чем отличается от других методов упрочнения
| Метод | Что меняется | Отличие от азотирования |
|---|---|---|
| Цементация | Поверхность насыщается углеродом с последующей закалкой | Обычно требует более высокой температуры и дает большую глубину слоя, но риск деформаций выше. |
| Нитроцементация | Поверхность насыщается углеродом и азотом | Чаще применяется для тонких износостойких слоев и деталей массового производства; механизм и режимы отличаются от азотирования. |
| Закалка ТВЧ | Поверхность нагревается токами высокой частоты и закаливается | Это фазовое превращение стали, а не диффузионное насыщение азотом; результат сильнее зависит от прокаливаемости и геометрии нагрева. |
Сравнение методов азотирования
| Метод | Среда и принцип | Типовые особенности для валов | Ограничения |
|---|---|---|---|
| Газовое азотирование | Аммиак или регулируемая азотирующая атмосфера при нагреве | Хорошо освоенный процесс, подходит для серийных деталей и равномерной обработки цилиндрических поверхностей. | Длительные выдержки, сложнее управлять белым слоем, нужны меры по работе с аммиаком. |
| Ионное азотирование | Плазма тлеющего разряда в вакуумной камере | Хорошая управляемость, малые деформации при стабильной подготовке, возможность локального экранирования и точной настройки слоя. | Требует правильной загрузки, стабильного разряда и контроля краевых эффектов на выступах и кромках. |
| Жидкостное азотирование | Расплавы солей, насыщение азотом или азотом и углеродом | Быстрый процесс, применим для некоторых деталей с умеренными требованиями к точности. | Экологические и санитарные ограничения, риск трудного контроля состава ванны и последующей очистки. |
Типовые режимы и параметры
Режим азотирования валов зависит от стали, диаметра, длины, требуемой глубины слоя, допуска на коробление, состояния поверхности и условий работы. Один режим нельзя назначать только по названию детали: вал насоса, распределительный вал, шпиндель и коленчатый вал имеют разные требования к твердости, вязкости и геометрии.
Диапазоны ниже служат ориентирами для инженерной оценки. Фактические значения назначают по стандарту или технологической документации с учетом марки стали, требуемой эффективной глубины, методики измерения, толщины соединительной зоны и результатов пробной обработки.
| Параметр | Газовое азотирование | Ионное азотирование | Комментарий |
|---|---|---|---|
| Температура | 500-560 °C | 480-580 °C | Повышение температуры ускоряет диффузию, но может ухудшить стабильность сердцевины. |
| Время выдержки | 20-80 ч | 4-40 ч | Зависит от требуемой глубины и материала; короткие режимы дают тонкий слой. |
| Глубина слоя | 0,2-0,8 мм | 0,1-0,6 мм | Для точных валов часто важнее равномерность и структура, чем максимальная глубина. |
| Среда | NH3, продукты диссоциации | N2, H2, иногда Ar | Газовый состав влияет на азотный потенциал и соединительную зону. |
| Деформации | Обычно малые | Обычно малые при стабильной подготовке детали | Реальное изменение зависит от остаточных напряжений после механической обработки. |
Для ионного метода дополнительно контролируют давление в камере, напряжение разряда, плотность тока, температуру детали, состав газовой смеси и равномерность плазмы. На длинных валах учитывают экранирование, расстояние до электродов, размещение в оснастке и риск локального перегрева на выступающих участках.
Как задают требования в чертеже или ТД
В технической документации задают не только сам факт азотирования, но и проверяемые свойства слоя. В требования включают марку стали и предварительную термообработку, поверхностную твердость, эффективную глубину слоя, допустимую толщину белого слоя, зоны защиты от азотирования и предельное изменение размеров.
Для посадочных шеек и сопрягаемых поверхностей отдельно указывают требования к шероховатости, биению, овальности и конусности после обработки. Если часть поверхности не должна упрочняться, это фиксируют на чертеже как зону защиты или экранирования.
Азотирование коленвала
Азотирование коленвала применяют для повышения износостойкости шеек и сопротивления усталостному разрушению в зонах переменного изгиба и кручения. Особое внимание уделяют галтелям: переходные радиусы часто определяют ресурс детали при циклических нагрузках.
После обработки контролируют биение коренных и шатунных шеек, состояние галтелей, отсутствие трещин и локальных перегревов. Чрезмерно хрупкая соединительная зона на коленчатом валу нежелательна, потому что она может ухудшить работу поверхности при изгибе и контактных нагрузках.
Контроль качества азотированных валов
Контроль не сводится к измерению поверхностной твердости. Твердая поверхность при неправильной структуре слоя может работать хуже, чем равномерный слой с достаточной диффузионной зоной и вязкой сердцевиной. Поэтому контроль строят как связку металлографии, измерений и неразрушающих проверок.
| Что контролируют | Метод | Зачем это нужно |
|---|---|---|
| Поверхностная твердость | Виккерс, Роквелл, микротвердость на образце | Подтверждает упрочнение, но не показывает всю структуру слоя. |
| Профиль микротвердости | Измерения по глубине на поперечном шлифе | Позволяет определить рабочую глубину диффузионной зоны. |
| Эффективная глубина слоя | Профиль микротвердости до заданного порогового значения | Применяется, если порог твердости и методика определения заданы в ТД. |
| Белый слой и структура | Металлографический шлиф | Показывает толщину соединительной зоны, пористость, трещины и равномерность. |
| Размеры и форма | Микрометрия, КИМ, контроль биения | Нужны для посадок, шеек под подшипники, шлицев и точных сопряжений. |
| Шероховатость | Профилометрия | Важна для трения, удержания смазки и приработки поверхности. |
| Трещины | Капиллярный, магнитопорошковый или вихретоковый контроль | Выявляет дефекты, опасные при циклической нагрузке. |
Для ответственных партий используют образцы-свидетели из той же стали, обработанные вместе с валами. Это позволяет выполнить разрушающий контроль без повреждения рабочей детали.
Типичные дефекты и причины
| Дефект | Возможная причина | Последствие |
|---|---|---|
| Чрезмерный белый слой | Высокий азотный потенциал, слишком долгая выдержка, неверный газовый состав | Хрупкость, микротрещины, риск выкрашивания при нагрузке. |
| Неравномерная глубина слоя | Неудачная загрузка, нестабильная атмосфера, экранирование, загрязнение поверхности | Разброс твердости и ресурса по длине вала. |
| Пятнистое азотирование или зоны без упрочнения | Масла, пасты, окалина, пассивная пленка, недостаточная активация поверхности | Локальная потеря износостойкости и непредсказуемая работа поверхности. |
| Коробление | Остаточные напряжения после точения или шлифования, несимметричная геометрия, резкий нагрев | Биение, нарушение посадок, необходимость правки или браковка. |
| Низкая твердость | Неподходящая сталь, пассивная пленка, недостаточная активация, короткий режим | Недостаточная износостойкость и слабая поддержка поверхности. |
| Трещины | Перегрев, хрупкая структура, острые переходы, завышенная толщина соединительной зоны | Риск усталостного разрушения в эксплуатации. |
Перед азотированием поверхность должна быть очищена от масел, окалины, полировальных паст, следов меди и защитных составов, не предусмотренных технологией. Загрязнение мешает диффузии азота и может дать пятнистое упрочнение, особенно на шейках и в канавках.
Расчетные оценки
Формулы ниже являются справочными приближениями. Они не заменяют технологическую пробу, металлографический контроль и проверку размеров после обработки.
h = k · √τ
где h обозначает ориентировочную глубину диффузионного слоя, τ обозначает время выдержки, k обозначает коэффициент, зависящий от стали, температуры и азотного потенциала. Зависимость отражает диффузионный характер процесса: увеличение глубины требует непропорционально большего времени.
α = (Vисх − Vост) / Vисх · 100%
Для газового азотирования α показывает степень диссоциации аммиака. По этому параметру косвенно оценивают азотный потенциал атмосферы и риск образования избыточной соединительной зоны.
ΔDфакт = Dпосле − Dдо
ΔDфакт показывает фактическое изменение диаметра после азотирования. Его сравнивают с допустимым изменением, заданным чертежом или технологической документацией: |ΔDфакт| ≤ ΔDдоп. Для прецизионных валов важно оценивать не только среднее увеличение размера, но и овальность, конусность, биение и локальные изменения на переходах.
Ограничения применения
Азотирование не решает задачу, если исходная сталь не способна сформировать стабильный упрочненный слой или если сердцевина детали не имеет нужной вязкости. При очень большой требуемой глубине процесс становится длительным, а при завышенной твердости поверхности возрастает риск хрупкости.
После азотирования нежелательна значительная механическая обработка, потому что она снимает рабочий слой. Допускаются только операции, предусмотренные технологией: легкое полирование, доводка или удаление части соединительной зоны, если это заложено в требованиях к поверхности.
Ионное азотирование выбирают для точных валов, локальной обработки, управляемой структуры слоя и ограничений по деформациям. Газовое азотирование рационально для отработанных серийных процессов и равномерной обработки партий. Жидкостные методы применяют там, где допустимы их экологические, санитарные и технологические ограничения.
