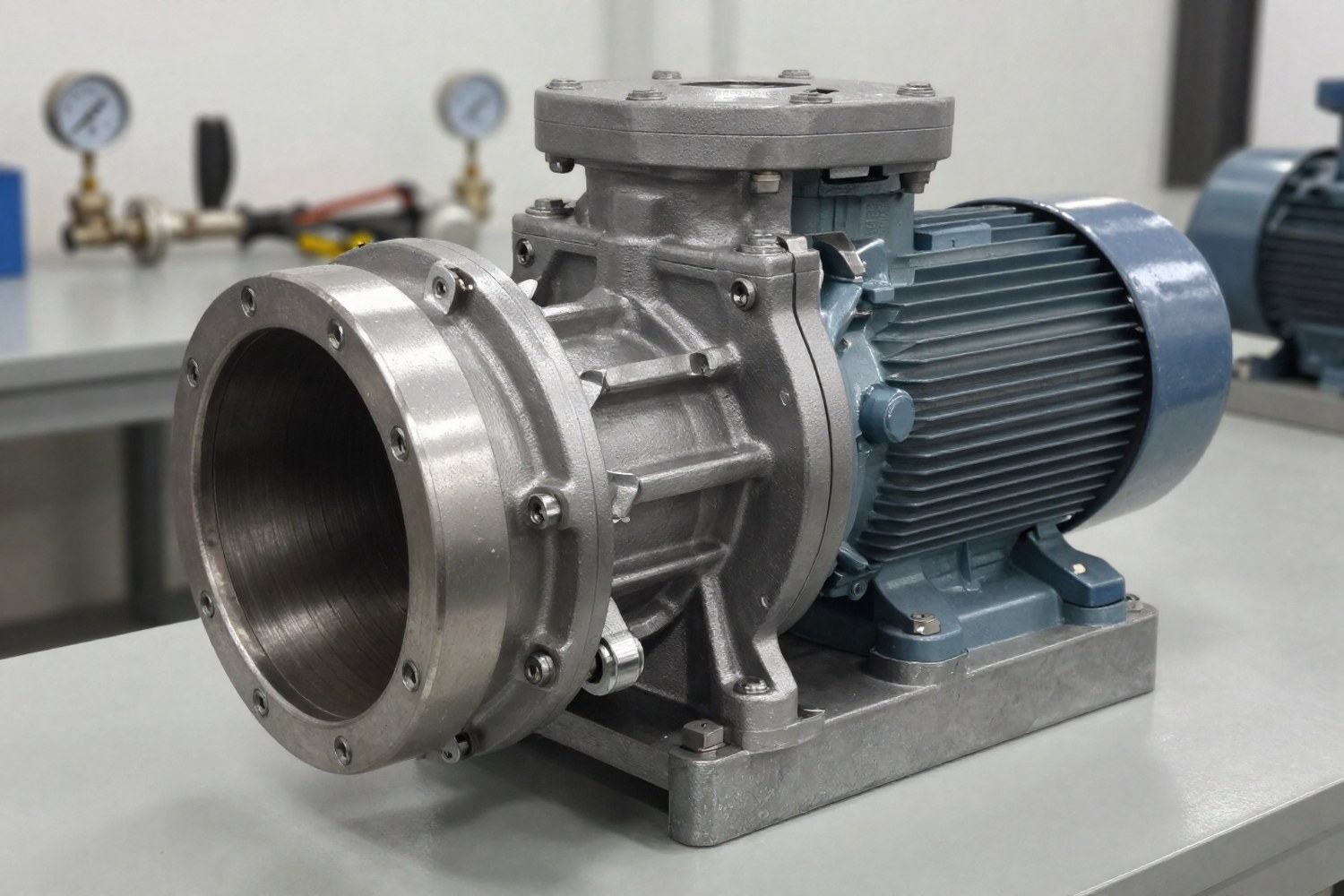

В бессальниковых насосах вал электродвигателя не проходит сквозь корпус. Крутящий момент передаётся через герметичную перегородку (экран) или магнитную муфту, без физического контакта. Такой подход убирает главную точку отказа традиционных насосов, место выхода вала из корпуса.
Ключевые выводы:
- Герметичность: Перекачиваемая среда не попадает в окружающую среду.
- Безопасность: Меньше рисков для персонала при работе с опасными веществами.
- Надёжность: Не нужно регулярно менять уплотнения, но надо следить за подшипниками скольжения и магнитами.
- Ограничения: Не терпят сухой ход, некоторые типы чувствительны к абразивам и кавитации.
Принцип работы и классификация
Принцип бессальниковых насосов прост: гидравлическая часть (насос) и двигатель разделены герметичной преградой. Она выдерживает рабочее давление и не пропускает среду наружу. Энергия от двигателя к рабочему колесу передаётся без прямого соединения вала.
По способу передачи момента и конструкции герметичного узла выделяют четыре группы:
- Насосы с экранированным двигателем (мокрый ротор): Ротор вращается в перекачиваемой среде, отделённой от статора тонкостенным экраном.
- Магнитно-приводные насосы: Момент передаётся через разделительный экран (can) с помощью магнитной муфты.
- Диафрагменные (мембранные) насосы: Используется возвратно-поступательное движение гибкой мембраны.
- Перистальтические (шланговые) насосы: Жидкость перемещается за счёт сжатия гибкой трубки роликами.
Насосы с экранированным двигателем (мокрый ротор)
В таких насосах (CMP, Can Motor Pumps) электродвигатель и насосная часть собраны в единый герметичный блок. Отдельного вала, выходящего наружу, нет, ротор стоит прямо внутри гидравлической камеры.
Конструктивные особенности
Главный элемент, экран (гильза): тонкостенная оболочка из немагнитного материала (нержавеющая сталь, титан, никелевые сплавы). Она отделяет ротор от статора. Ротор крутится в зазоре между экраном и корпусом, заполненном перекачиваемой жидкостью.
Жидкость тут делает две вещи:
- Охлаждает: Циркуляция через зазор ротор-статор уносит тепло от двигателя.
- Смазывает: Подшипники скольжения из графита, керамики или карбида вольфрама работают прямо в среде. Жидкость создаёт смазывающую плёнку между поверхностями.
Важно: Подшипникам скольжения нужна чистая среда. Твёрдые частицы и абразивы быстро изнашивают подшипники и могут заклинить ротор. Поэтому насосы с мокрым ротором используют для чистых, неагрессивных или слабоагрессивных жидкостей, воды, гликолевых растворов.
Ограничения
- Мощность: Ограничения по теплоотводу и габаритам зазора снижают КПД таких двигателей по сравнению с сухими аналогами. Обычно применяют насосы до 100–150 кВт.
- Кавитация: Высокая чувствительность, кавитация разрушает подшипники скольжения. Нужен строгий контроль NPSH.
- Сухой ход: Категорически запрещён. Он перегревает ротор и разрушает подшипники за считанные минуты.
Магнитно-приводные насосы
Магнитные насосы (MDP, Magnetic Drive Pumps) передают момент через магнитную связь. Внешние магниты стоят на валу двигателя, внутренние, на рабочем колесе. Между ними, разделительный экран (can).
Принцип работы разделительного экрана
Экран разделяет атмосферную сторону (двигатель) и технологическую (насос). Он держит давление системы и защищает магниты от среды.
Эффективность передачи момента зависит от толщины экрана и материала магнитов. Внешний магнит крутится, магнитное поле проходит через экран, и внутренние магниты вращаются синхронно. Экран создаёт магнитное сопротивление, поэтому появляются потери на вихревые токи (если экран из проводящего материала) и тепло.
Схема магнитного насоса с выделением разделительного экрана и магнитов.
Типы магнитной связи
В зависимости от конструкции муфты, два подхода:
| Параметр | Постоянные магниты (NdFeB, SmCo) | Индукционная связь (проводящие барабаны) |
|---|---|---|
| Принцип действия | Прямое магнитное притяжение и отталкивание | Наведение вихревых токов в проводящем барабане |
| КПД передачи | Высокий (≈95–98%) | Ниже (≈85–90%) из-за потерь на нагрев барабана |
| Тепловыделение | Минимальное | Значительное, нужно хорошее охлаждение |
| Устойчивость к перегреву | Ограничена точкой Кюри магнитов (размагничивание) | Выше, но возможен перегрев барабана |
| Применение | Стандартные химические насосы | Высокотемпературные или взрывоопасные среды |
Материалы магнитов
- Неодим-железо-бор (NdFeB): Максимальная плотность магнитного потока, но низкая термостойкость. Точка Кюри ≈310–400 °C, рабочая температура обычно 150–200 °C. Чувствительны к коррозии, нужно надёжное покрытие.
- Самарий-кобальт (SmCo): Термостойкость до 350 °C, выше коррозионная стойкость, но дороже и хрупче. Применяются в высокотемпературных задачах.
Риск рассинхронизации: При перегрузке по моменту, например при заклинивании рабочего колеса, магнитная связь может нарушиться. Внешний магнит продолжит крутиться, внутренний остановится, экран быстро нагреется. Современные системы ставят датчики температуры и скорости, чтобы защититься от такого режима.
Стандарты
Для магнитных насосов часто применяют стандарт API 685 (центробежные насосы с магнитным приводом). Он регламентирует конструкцию, материалы и испытания. Соблюдение стандарта гарантирует надёжность в критических процессах нефтехимии.
Диафрагменные и перистальтические насосы
Это объёмные насосы, у них нет вращающихся рабочих органов, которые касаются среды (кроме трубки в перистальтических моделях). Герметичность обеспечивается механическим барьером: мембраной или шлангом.
Диафрагменные насосы
Перекачивание идёт за счёт деформации гибкой диафрагмы. Движение передаётся механически (шток), пневматически (сжатый воздух) или гидравлически.
- Плюсы: Качают вязкие, абразивные среды и суспензии с твёрдыми частицами. Работают всухую. Самовсасывание.
- Минусы: Пульсирующий поток, нужны демпферы. Низкий КПД (обычно 30–60%). Ограниченный ресурс диафрагмы.
- Давление: Пневматические диафрагменные насосы разгоняют высокое давление, до 20–30 бар и выше в промышленных моделях. Это лучше многих центробежных аналогов.
Перистальтические насосы
Жидкость находится только внутри гибкой трубки. Ролики на роторе по очереди сжимают трубку, создавая поток. Металлические части насоса с жидкостью не контактируют.
Принципиальная схема перистальтического насоса с роликами и трубкой.
- Плюсы: Абсолютная стерильность, подходит для пищевой и фармацевтической промышленности. Точное дозирование. Простая очистка, достаточно заменить трубку.
- Минусы: Давление обычно до 10–16 бар. Низкий КПД. Трубка, расходный материал, её надо регулярно менять. Чувствительность к температуре шланга.
- Влияние температуры: Срок службы шланга сильно зависит от температуры среды. Резиновые шланги, до ~60 °C, силиконовые, до ~150 °C, PTFE выдерживают больше, но стоят значительно дороже.
Сравнительный анализ типов
Чтобы выбрать насос, нужно сопоставить технические параметры с характеристиками среды. Сводная таблица ниже.
| Параметр | Экранированный двигатель (мокрый ротор) | Магнитно-приводной | Диафрагменный | Перистальтический |
|---|---|---|---|---|
| Тип перекачки | Динамический (центробежный) | Динамический (центробежный) | Объёмный (поступательный) | Объёмный (перистальтический) |
| КПД | Средний (ниже сухих аналогов) | Высокий (близок к центробежным) | Низкий (30–60%) | Низкий (30–50%) |
| Допустимая среда | Чистые, неабразивные жидкости | Агрессивные, токсичные, чистые | Абразивные, вязкие, суспензии | Стерильные, чистые, химически активные |
| Макс. давление | До 20–30 бар | До 25–40 бар | До 20–30 бар (пневмо) | До 10–16 бар |
| Пульсация потока | Отсутствует | Отсутствует | Высокая (нужен демпфер) | Средняя/Высокая |
| Сухой ход | Недопустим | Недопустим | Допустим | Допустим |
| Обслуживание | Контроль подшипников, замена экрана | Контроль магнитов, замена экрана | Замена диафрагмы/клапанов | Замена трубки |
Эксплуатационные характеристики и ограничения
Без динамических уплотнений бессальниковые насосы всё равно требуют внимания при эксплуатации. Надёжность зависит от режима работы и качества среды.
Основные риски
- Кавитация: Все центробежные бессальниковые насосы (экранированные и магнитные) её не терпят. Схлопывающиеся пузырьки пара эродируют рабочее колесо и вызывают вибрацию. Это может разрушить разделительный экран или подшипники. Нужен строгий контроль NPSH.
- Тепловой режим: В магнитных насосах потери на вихревые токи и трение в подшипниках дают тепло. Если жидкость плохо его отводит, низкая теплоёмкость, высокая вязкость, температура в зоне муфты превысит допустимую. Для магнитных насосов вязкость обычно ограничена 1000–2000 сСт: густые среды хуже отводят тепло и сильнее тормозят вращение.
- Абразивный износ: Для магнитных насосов твёрдые частицы критичны. Они застревают в зазоре между экраном и магнитами или под подшипниками, изнашивают их и ведут к утечкам. Для таких сред лучше подходят диафрагменные насосы с химически стойкими мембранами.
- Сухой ход: У насосов с мокрым ротором и магнитных насосов отсутствие жидкости приводит к перегреву. Нужны датчики протёка или контроля температуры.
Экономическая эффективность
При выборе бессальникового насоса важно смотреть не только на стартовую цену, но и на совокупную стоимость владения (TCO). Начальная стоимость бессальникового насоса может быть в 2–3 раза выше обычного центробежного с механическим уплотнением, но расходы на эксплуатацию (OPEX) заметно ниже.
Экономия получается за счёт:
- Отсутствия расходов на замену механических уплотнений.
- Снижения затрат на ТО, нет систем промывки уплотнений и смазки.
- Меньше простоев оборудования.
- Исключения потерь дорогой или опасной среды.
- Снижения экологических рисков и затрат на утилизацию.
Где применяют
Тип насоса выбирают по специфике процесса и свойствам среды.
Химическая промышленность
Кислоты, щёлочи, растворители. Берут магнитные насосы с экранами из PTFE/PFA или экранированные двигатели из спецсплавов. Главное, химическая стойкость материалов контакта.
Фармацевтика и биотехнологии
Стерильные среды, вакцины, биопрепараты. Подходят перистальтические насосы (нет контакта с металлом) и магнитные с полированными поверхностями. Нужна лёгкая мойка, CIP/SIP.
HVAC и теплоснабжение
Циркуляция воды и гликолевых растворов в отоплении и кондиционировании. Стандарт, насосы с экранированным двигателем. Компактность и отсутствие утечек делают их удобными для встроенных систем.
Нефтехимия и нефтегаз
Летучие углеводороды, сероводородсодержащие среды, где важна взрывобезопасность. Магнитные насосы не искрят и не дают утечек — это критично для взрывоопасных зон.
Пищевая промышленность
Вязкие продукты, соусы, сиропы, суспензии. Диафрагменные насосы работают с включениями, перистальтические дают точное дозирование ингредиентов.
Лаборатории и дозирование
Точная подача реагентов. Перистальтические насосы обеспечивают стабильный поток, который не зависит от вязкости или давления в системе.
Итог: Бессальниковые насосы, оборудование для задач, где герметичность и безопасность важнее простоты конструкции. Выбор между экранированным, магнитным, диафрагменным и перистальтическим типом требует анализа среды, температурного режима и требований к надёжности.
