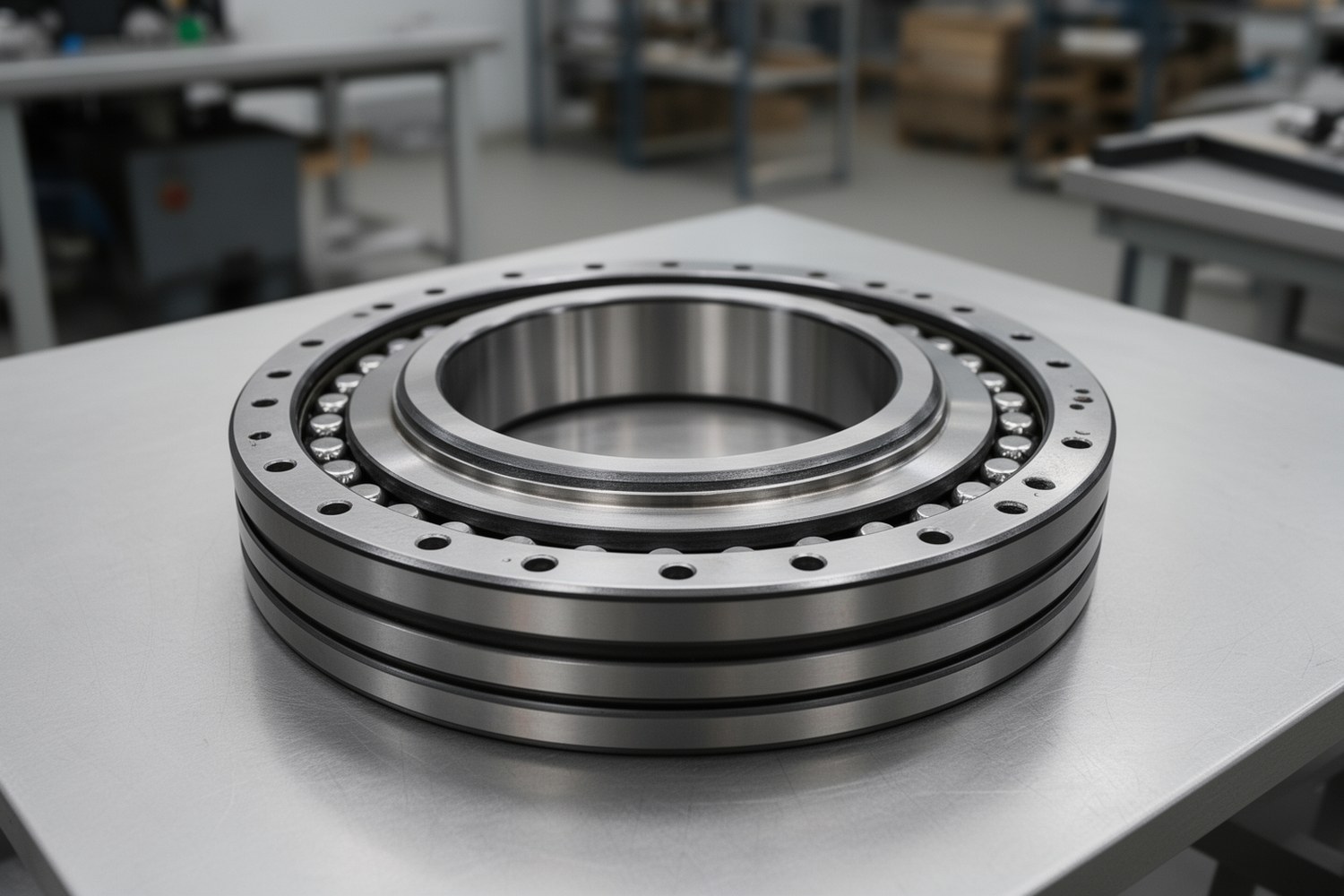

Безлюфтовое прецизионное опорно-поворотное устройство (ОПУ) представляет собой узел точного вращения, который воспринимает осевые, радиальные и моментные нагрузки и работает без заметного эксплуатационного зазора. В такой конструкции люфт не исчезает сам по себе: его компенсируют предварительным натягом, геометрией дорожек качения, подбором тел качения, регулировкой колец или настройкой приводного зацепления.
- Люфт: свободное перемещение при смене направления нагрузки из-за зазора в сопряжениях.
- Безлюфтовость: отсутствие эксплуатационного зазора в пределах заданного допуска.
- Предварительный натяг: начальная упругая нагрузка между кольцами, дорожками и телами качения.
- Прецизионное ОПУ оценивают не только по люфту, но и по биению, жесткости, моменту трения, ресурсу и температурной стабильности.
Что такое безлюфтовое прецизионное ОПУ
ОПУ состоит из внутреннего и наружного колец, дорожек качения, шариков или роликов, сепараторов, крепежных отверстий, уплотнений и, в некоторых исполнениях, зубчатого венца или встроенного червячного привода. Конструкция опорно-поворотного устройства шире обычного подшипника: поворотный подшипник образует несущую часть, а ОПУ также может включать крепежную схему, приводной венец, уплотнения и элементы обслуживания.
Корректнее говорить не об абсолютном нулевом люфте, а об отсутствии эксплуатационного зазора в заданных условиях. При высокой нагрузке, изменении температуры или ошибке монтажа даже безлюфтовое ОПУ может дать смещение за счет упругой деформации колец, основания, крепежа и тел качения.
Люфт, деформация и точность позиционирования
В расчетах и диагностике важно не смешивать несколько близких понятий. Люфт связан с зазором и проявляется скачком положения при смене направления усилия. Упругая деформация возникает под нагрузкой даже в правильно преднатянутом узле. Ошибка позиционирования зависит от ОПУ, привода, датчика обратной связи, редуктора, жесткости основания и алгоритма управления. Погрешность вращения описывают через радиальное, осевое и торцевое биение, а также угловую ошибку.
Люфт
Свободный ход без заметного роста усилия. Обычно проявляется при реверсе, ударных нагрузках и изменении направления момента.
Упругая деформация
Смещение под нагрузкой при сохранении контакта. Зависит от жесткости ОПУ, крепежа, корпуса и монтажной плиты.
Повторяемость
Способность узла возвращаться в одно и то же положение при одинаковом цикле движения и нагрузке.
Погрешность вращения
Отклонение реальной оси вращения от расчетной: радиальное, осевое, торцевое биение и угловая ошибка.
Конструкция и принцип работы
Рабочая часть безлюфтового ОПУ основана на контакте тел качения с дорожками. В шариковых конструкциях нагрузка передается через точки контакта, в роликовых через более протяженные линии контакта. Чем больше площадь контакта и точнее геометрия дорожек, тем выше жесткость, но тем чувствительнее узел к перекосу, загрязнению и ошибкам монтажа.
Предварительный натяг создает начальную контактную нагрузку. Благодаря этому при смене направления силы тело качения не проходит свободный зазор, а сразу работает в упругом контакте. Такая схема повышает моментную жесткость и повторяемость, но увеличивает момент трения и тепловыделение.
Как создается предварительный натяг
Метод натяга выбирают по типу ОПУ, требуемой жесткости, допустимому моменту трения, скорости и возможности регулировки после сборки. В прецизионных системах величина натяга должна быть согласована с приводом и тепловым режимом, иначе узел будет точным только на холодном стенде.
| Метод | Суть | Плюсы | Ограничения |
|---|---|---|---|
| Подбор тел качения | Шарики или ролики подбирают по размерным группам, чтобы получить заданный контактный натяг. | Компактность, стабильная сборка, хорошая повторяемость. | Ограниченная регулировка после изготовления. |
| Геометрический натяг | Профиль дорожек и взаимное положение колец задают начальную деформацию контакта. | Подходит для серийных прецизионных ОПУ. | Высокие требования к обработке и контролю формы. |
| Регулировка колец | Положение колец изменяют прокладками, резьбовыми элементами или шлифованными дистанционными деталями. | Можно настраивать узел под конкретную систему. | Риск перетяжки, требуется контроль момента трения и биения. |
| Парная установка | Два поворотных или подшипниковых узла устанавливают с осевым или радиальным натягом. | Высокая жесткость и возможность разнести опоры. | Увеличение габаритов, массы и сложности монтажа. |
| Регулировка червячного зацепления | В ОПУ с приводом уменьшают боковой зазор между червяком и колесом. | Снижает люфт приводной части. | Не заменяет жесткость подшипниковой части и требует контроля износа. |
Увеличение предварительного натяга не является универсальным способом повысить точность. При чрезмерном натяге растут момент трения, нагрев, потребный момент привода и контактные напряжения, а ресурс может снижаться быстрее, чем улучшается повторяемость.

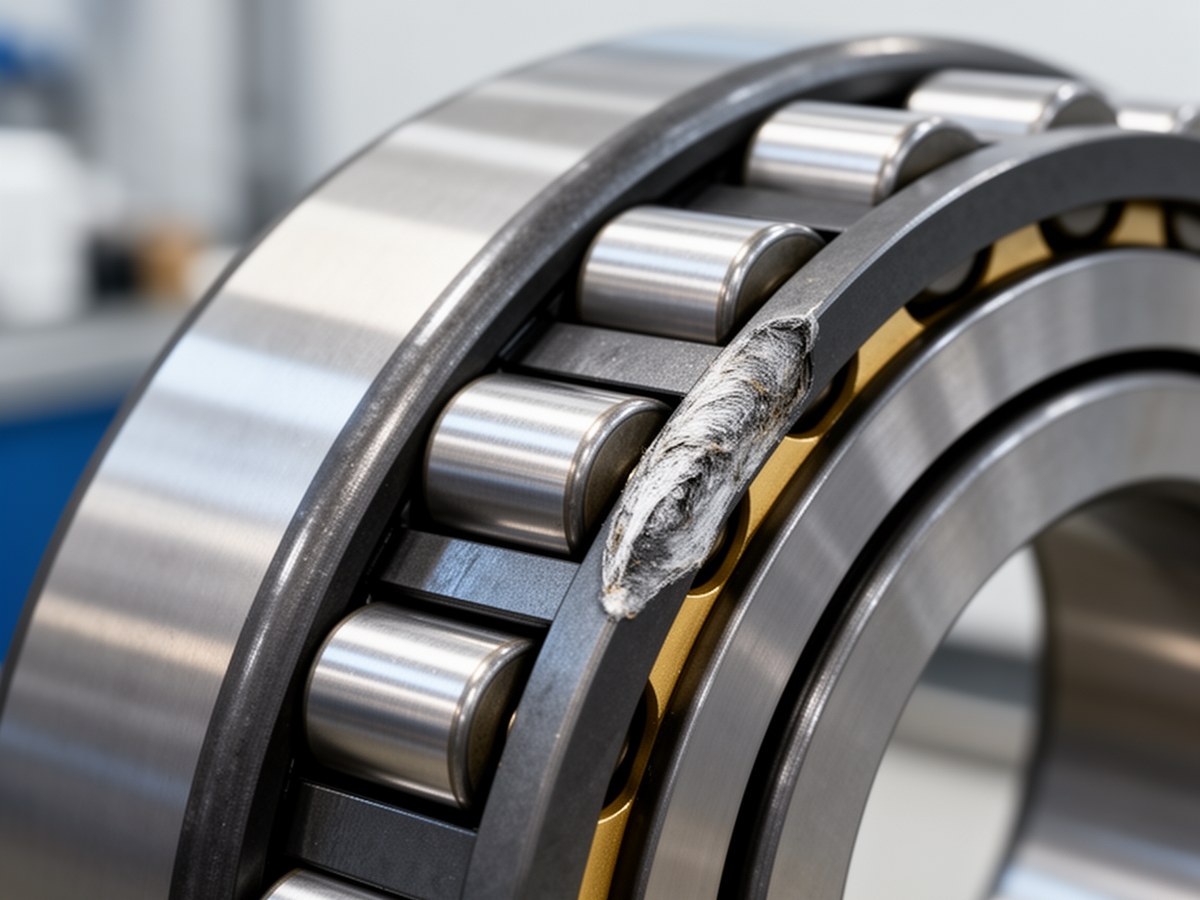

Контакт с предварительным натягом
Изображение уместно рядом с разделом о способах устранения эксплуатационного зазора.
Типы безлюфтовых ОПУ
Конструкции различаются схемой контакта, грузоподъемностью, жесткостью и допустимой скоростью. Для точных осей чаще рассматривают четырехточечные шариковые, перекрестно-роликовые, трехрядные и приводные ОПУ с регулируемым зазором.
| Тип ОПУ | Особенности | Где применяют |
|---|---|---|
| Четырехточечное шариковое | Воспринимает осевые, радиальные и моментные нагрузки в компактном корпусе. Натяг задается геометрией дорожек и подбором шариков. | Поворотные столы средних размеров, робототехника, позиционеры, оптические узлы. |
| Перекрестно-роликовое ОПУ | Ролики расположены попеременно под углом, поэтому узел хорошо сопротивляется наклону и радиальному смещению. Для него характерны высокая моментная жесткость и малое угловое отклонение под нагрузкой. | Координатные системы, измерительные машины, прецизионные поворотные оси. |
| Трехрядное ОПУ | Раздельные ряды тел качения воспринимают осевые силы, радиальные силы и опрокидывающий момент. | Тяжелонагруженные поворотные столы, крупные антенны, специальные станочные узлы. |
| ОПУ с червячным приводом | Подшипниковая часть совмещена с передачей вращения. Люфт подшипниковой части и люфт червячного зацепления проверяют отдельно. | Позиционирующие механизмы, поворотные платформы, следящие системы с умеренной скоростью. |
Основные расчетные и эксплуатационные параметры
При выборе безлюфтового ОПУ проверяют не один паспортный показатель, а набор связанных параметров. Важны осевая и радиальная нагрузки, опрокидывающий момент, динамические пики, радиальное и осевое биение, моментная жесткость, момент трогания, рабочий момент вращения, ресурс, скорость, температура, смазка и защита от загрязнения.
Для прецизионного узла монтажная база часто влияет на результат сильнее, чем разница между соседними сериями ОПУ. Недостаточная плоскостность, слабая плита или неравномерная затяжка крепежа деформируют кольца и меняют фактический натяг. Конкретные допуски по биению, плоскостности и натягу нельзя переносить между сериями ОПУ без каталога производителя.
| Критерий | Стандартное ОПУ | Прецизионное безлюфтовое ОПУ |
|---|---|---|
| Люфт | Допустимый рабочий зазор зависит от серии и назначения. | Зазор устранен или ограничен натягом в пределах допуска. |
| Биение | Контролируется для общей работоспособности. | Радиальное, осевое и торцевое биение входят в ключевые параметры выбора. |
| Жесткость | Достаточна для несущей функции. | Подбирается по деформации под нагрузкой и угловому отклонению. |
| Момент трения | Обычно ниже при наличии зазора. | Выше и стабильнее, но требует проверки привода и нагрева. |
| Ресурс | Зависит в основном от нагрузки, смазки и загрязнения. | Сильнее зависит от натяга, теплового режима, смазки и точности монтажа. |
| Монтаж | Требует ровной и жесткой базы. | Особенно чувствителен к плоскостности, перекосу и последовательности затяжки. |
Точность системы в сборе
Безлюфтовое ОПУ не определяет точность оси в одиночку. Итоговая ошибка складывается из биения и деформации ОПУ, люфта редуктора или червячного зацепления, скручивания муфты, разрешения и установки датчика обратной связи, жесткости основания, температурного расширения и настроек управления. Поэтому расчет ОПУ обычно дополняют проверкой всей кинематической цепи.
Если поворотная ось работает по энкодеру на двигателе, а между двигателем и ОПУ стоит редуктор, ошибка позиционирования может сохраняться даже при безлюфтовом поворотном подшипнике. Для точных систем датчик обратной связи часто размещают ближе к выходной оси или проверяют компенсацию зазоров в управлении.
Ориентировочная методика расчета и проверки
Расчет безлюфтового ОПУ используют как предварительную инженерную проверку. Окончательные значения берут из каталога конкретной серии: статическую и динамическую грузоподъемность, допустимый опрокидывающий момент, диаграммы комбинированной нагрузки, ограничения по скорости, натягу, смазке и температуре.
Ориентировочная связь момента трения Mтр с коэффициентом трения μ, силой предварительного натяга Fпр и средним диаметром dср. Формула показывает тенденцию: рост натяга увеличивает момент трения.
Жесткость K можно рассматривать как отношение нагрузки F к упругому смещению δ. Для моментной жесткости вместо силы используют момент, а вместо линейного смещения угловое отклонение.
Предварительный натяг Fпр иногда задают как долю статической грузоподъемности C0. Коэффициент k выбирают по рекомендациям производителя, типу контакта, требуемой жесткости и допустимому нагреву.
Расчетный ресурс L10 получают в часах, если частота вращения n задана в об/мин. C: динамическая грузоподъемность, P: эквивалентная динамическая нагрузка. Показатель p обычно принимают 3 для шариковых контактов и 10/3 для роликовых, если каталог конкретной серии не задает иной порядок расчета.
Проверку опрокидывающего момента и комбинированной нагрузки нельзя надежно заменить одной универсальной формулой. Для ОПУ с большими диаметрами и сложной схемой нагружения используют каталожные диаграммы, коэффициенты безопасности и ограничения по конкретному исполнению.
Проверка по каталогу
Каталог производителя нужен не только для выбора размера. По нему проверяют допустимые сочетания осевой нагрузки, радиальной нагрузки и опрокидывающего момента, предельную скорость, момент трения при выбранном натяге, требования к посадочным поверхностям, крепежу, смазке и температуре. Для прецизионных ОПУ особенно важно сверять класс точности, метод измерения биения и условия, при которых получены паспортные значения.
Алгоритм выбора ОПУ
- Определить расчетные осевые, радиальные и моментные нагрузки, включая пуск, торможение, ударные режимы и аварийные положения.
- Задать требования к точности: допустимый люфт, радиальное и осевое биение, повторяемость, угловая ошибка, жесткость под нагрузкой.
- Выбрать тип конструкции: шариковую, перекрестно-роликовую, трехрядную или ОПУ с приводным узлом.
- Согласовать предварительный натяг с моментом трения, скоростью, тепловым режимом и возможностями привода.
- Проверить редуктор, муфту и датчик обратной связи, чтобы ошибка позиционирования не сводилась только к ОПУ.
- Проверить ресурс L10, допустимую скорость, смазку, уплотнения и условия среды.
- Оценить монтажную базу: плоскостность, жесткость, толщину плит, расположение крепежа и доступ к обслуживанию.
- Сверить выбранный размер с каталожными диаграммами производителя и допусками конкретной серии.
Монтаж и контроль после установки
Даже правильно выбранное прецизионное ОПУ может потерять безлюфтовость и плавность хода при ошибке монтажа. Посадочные поверхности должны быть плоскими, жесткими и чистыми. Кольца нельзя принудительно дотягивать к неровному основанию: это вызывает овальность, локальный перегруз тел качения и неравномерный момент вращения.
| Требование | Что контролировать | Возможное последствие ошибки |
|---|---|---|
| Плоскостность опорных поверхностей | Отклонение плиты, отсутствие заусенцев, чистоту посадки. | Перекос колец, рост биения, локальный перегрев. |
| Жесткость основания | Толщину, ребра жесткости, деформацию под моментной нагрузкой. | Упругое смещение, которое ошибочно принимают за люфт ОПУ. |
| Затяжка крепежа | Момент затяжки, класс крепежа, последовательность крест-накрест. | Неравномерный натяг, изменение момента трения. |
| Контроль после установки | Радиальное и осевое биение, момент проворота, шум, плавность хода. | Скрытая деформация, загрязнение или неправильная регулировка. |
| Смазка и уплотнения | Тип смазки, совместимость, периодичность обслуживания, защиту от пыли и влаги. | Износ дорожек, рост трения, потеря стабильности хода. |
Тепловой режим
Предварительный натяг, скорость вращения и вязкость смазки напрямую влияют на тепловыделение. При нагреве меняются размеры колец, посадочных деталей и крепежа, поэтому фактический натяг может отличаться от настроенного при сборке. В точных системах проверяют установившуюся температуру, момент проворота после прогрева и изменение биения в рабочем диапазоне температур.
Диагностика и обслуживание
Признаки проблемы обычно появляются раньше, чем полный отказ узла. На неправильный натяг, загрязнение или ухудшение смазки могут указывать рост момента проворота, неравномерный ход, локальный нагрев, шум, вибрация, следы выдавливания смазки или изменение биения после обслуживания. После разборки соседних узлов полезно повторно проверить затяжку крепежа, чистоту уплотнений и отсутствие перекоса основания.
Обслуживание сводится не только к добавлению смазки. Нужно учитывать совместимость смазочных материалов, режим работы, наличие пыли, влаги, стружки, моющих жидкостей и температурных циклов. Избыточная смазка также может увеличить сопротивление вращению и нагрев на высоких скоростях.
Области применения
Безлюфтовые прецизионные ОПУ применяют в узлах, где поворот должен быть не только несущим, но и измеряемым или управляемым. В станках это поворотные столы и делительные оси. В робототехнике: шарниры и позиционеры с высокой повторяемостью. В измерительных системах: оси сканеров, координатных машин и оптических приборов. В медицинской технике, антеннах и аэрокосмических механизмах такие ОПУ выбирают осторожно, с учетом требований к безопасности, ресурсу, температуре и обслуживанию.
Станки
На первом месте моментная жесткость, биение, стабильность под нагрузкой и совместимость с системой ЧПУ.
Робототехника
Важны масса, повторяемость, ресурс циклов, момент трогания и отсутствие скачка при реверсе.
Измерительные системы
Критичны плавность вращения, малое биение, термостабильность и предсказуемая деформация.
Антенны и оптика
Учитывают угловую ошибку, ветровые и инерционные нагрузки, температурное расширение и защиту от загрязнений.
Ограничения и типовые ошибки
Самые частые ошибки связаны не с отсутствием данных в каталоге, а с неверной интерпретацией требований. Безлюфтовое ОПУ не компенсирует слабое основание, низкую жесткость привода, ошибку энкодера или тепловую деформацию рамы. Если в системе есть редуктор, муфта или червячная передача с собственным зазором, безлюфтовая подшипниковая часть не устранит люфт всей оси.
| Ошибка | Причина | Последствие |
|---|---|---|
| Избыточный предварительный натяг | Попытка минимизировать люфт без проверки момента трения и нагрева. | Рост потребного момента привода, перегрев, ускоренный износ дорожек и тел качения. |
| Слабое основание | Недостаточная толщина плиты, малая жесткость ребер, неудачная схема крепежа. | Упругое смещение, рост биения, ложное ощущение люфта в исправном ОПУ. |
| Игнорирование температурного расширения | Разные материалы колец, корпуса и основания, работа вне расчетного диапазона температур. | Изменение фактического натяга, рост трения или появление зазора после прогрева. |
| Превышение момента опрокидывания | Выбор только по осевой или статической грузоподъемности без проверки комбинированной нагрузки. | Перекос, локальный перегруз контакта, снижение ресурса и точности вращения. |
| Загрязнение дорожек | Поврежденные уплотнения, стружка, абразивная пыль, влага или неподходящая промывка. | Шум, неравномерный ход, питтинг, рост момента проворота. |
| Неверная смазка | Неподходящая вязкость, несовместимость смазок, слишком редкое или чрезмерное обслуживание. | Повышенное трение, нестабильный тепловой режим, ускоренный износ. |
| Несогласованный привод | Редуктор, муфта или червячное зацепление имеют собственный люфт либо недостаточную жесткость. | Ошибка позиционирования остается, хотя подшипниковая часть ОПУ выбрана правильно. |
Для ответственных осей выбор безлюфтового ОПУ лучше рассматривать как выбор всей поворотной системы: самого устройства, основания, крепежа, привода, датчика, смазки, защиты и процедуры контроля после сборки.
