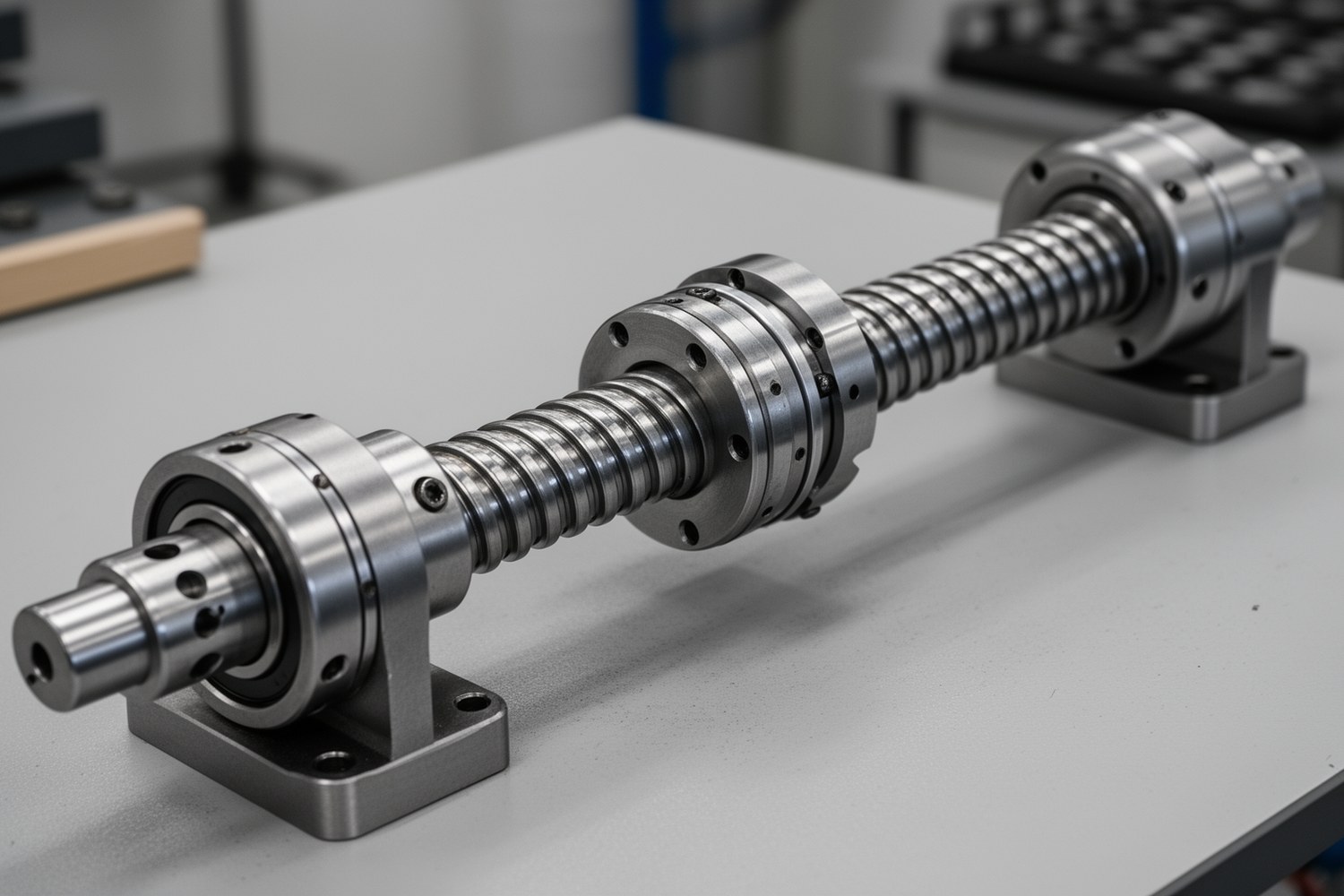

Безлюфтовые ШВП применяют в осях, где важны реверсивная повторяемость и стабильная осевая жесткость. Термин «безлюфтовая» описывает состояние узла с преднатягом, но не гарантирует нулевую суммарную ошибку позиции всей мехатронной оси.
Коротко главное
- Термин «безлюфтовая» относится к паре винт-гайка и сам по себе не гарантирует абсолютную точность всей оси.
- Преднатяг повышает жесткость и повторяемость, но одновременно увеличивает момент холостого хода, нагрев и может сократить ресурс.
- Для корректного выбора нужны классы точности и преднатяга по конкретному стандарту или каталогу, а также проверка по тепловому режиму, критической скорости и монтажной соосности.
Что считать «безлюфтовой ШВП»: термины и метрики
Осевой люфт это свободный ход при смене направления. Преднатяг это предварительная нагрузка контактов шарик-дорожка для уменьшения люфта. Осевая жесткость определяет упругое смещение под силой. Повторяемость описывает разброс многократного выхода в точку. Точность позиционирования включает систематические составляющие: ошибку шага, геометрию, термодрейф, настройку управления.
Molykote 111, 1 кг11 950 ₽ Без НДС
KLUBER Isoflex NBU 15, 400 г8 950 ₽ Без НДС
Molykote 33 Medium, 1 кг5 950 ₽ Без НДС
Krytox™ GPL 205, 1 кг - высокоэффективная фторсодержащая смазка21 000 ₽ Без НДС
KLUBER Isoflex NBU 15, 1 кг12 950 ₽ Без НДС
KLUBER Asonic GHY 72, 1 кг17 950 ₽ Без НДС
«Безлюфтовая ШВП» это свойство узла по люфту, а не обещание абсолютной точности оси в любом режиме.
Классы точности и преднатяга: что означают обозначения
Обозначения зависят от стандарта и каталога производителя. Для точности хода обычно используют классы типа C3/C5/C7/C10 (распространено в JIS-каталогах) или эквивалентные классы по ISO 3408. Для преднатяга применяют каталожные уровни (например, Z0/Z1/Z2 или аналогичные), либо долю от динамической грузоподъемности Ca.
| Задача оси | Тип привода | Обычно выбирают по точности | Обычно выбирают по преднатягу | Комментарий |
|---|---|---|---|---|
| Универсальная подача | Серво | C5-C7 | Низкий/средний | Баланс скорости, нагрева и повторяемости |
| Прецизионная обработка/измерение | Серво | C3-C5 | Средний/высокий | Требует контроля термодрейфа и прогрева |
| Экономичная автоматизация | Шаговый | C7-C10 | Низкий | Ограничение по моменту, чувствительность к трению |
| Тяжелый реверсивный цикл | Серво | C5 (иногда C3) | Средний с проверкой температуры | Ресурс и тепловой режим критичны |
Конструкции устранения люфта и компромиссы
| Схема | Плюсы | Ограничения | Типичное применение |
|---|---|---|---|
| Двойная гайка | Регулируемость, высокая жесткость | Габарит и масса выше | Оси ЧПУ, измерительные системы |
| Смещение дорожек | Компактность, стабильная заводская настройка | Ограниченная полевая регулировка | Компактные модули, робототехника |
| Селективные шарики | Простая компоновка | Чувствительность к подбору и смазке | Легкие и средние нагрузки |
Схемы преднатяга ШВП
Единая схема помогает сопоставить регулируемость, габарит и тепловые последствия разных конструкций.
Расчетный минимум с допущениями и примерами
Мини-словарь обозначений: k_bg, контактная жесткость пары винт-гайка; k_s, жесткость винта на растяжение; k_b, опоры; k_c, муфта/крепления; k_g, направляющие; M_f, момент трения (в т.ч. холостого хода); ω, угловая скорость; α, коэффициент линейного расширения.
Эквивалентная жесткость всей оси.
Жесткость винта на растяжение-сжатие.
Упругое смещение под осевой нагрузкой F.
Пример 1 (жесткость): k_bg=220, k_s=300, k_b=400, k_c=500, k_g=280 Н/мкм. Тогда k_eq≈71 Н/мкм. При F=1500 Н получаем Δx_load≈21 мкм.
Оценка тепловыделения от трения.
Тепловое удлинение винта.
Пример 2 (тепло и дрейф): M_f=0,9 Н·м, n=3000 об/мин, ω=2πn/60≈314 рад/с, тогда P_loss≈283 Вт. Для L=0,8 м, α=11,5×10⁻⁶ 1/°C, ΔT=8 °C: ΔL≈73,6 мкм.
Границы применимости упрощений: стационарный режим, линейная упругость, ΔT обычно до 10-15 °C, скорость без входа в критическую область (ориентир n ≤ 0,8 n_кр по каталогу), без ударных нагрузок и выраженных резонансов. При длинном ходе, высоких ускорениях и сильной нестационарности нужен расчет по каталогу/CAE и проверка измерениями.
Преднатяг, нагрев и критическая скорость
Связка выбора: преднатяг ↑, M_f ↑, P_loss ↑, ΔT ↑, термодрейф ↑. Для длинноходовых осей ограничивающими становятся также прогиб и критическая скорость винта. Если расчетная рабочая скорость близка к n_кр, чаще переходят на больший диаметр, меняют опорную схему или выбирают другой тип привода.
Интеграция в ось: монтаж, соосность, сервонастройка
Итоговую ошибку часто определяют монтажные погрешности: соосность опор, перекос гайки, геометрия направляющих, выбор муфты. На практике важны контроль биения, равномерная затяжка, исключение радиальной нагрузки на гайку, настройка сервоконтуров после термостабилизации. Для ЧПУ применяют компенсацию термодрейфа по датчикам температуры или табличной модели.
Ресурс и надежность: базовая модель
Для первичной оценки используют аналог L10:
где C_a, динамическая грузоподъемность, P_eq, эквивалентная нагрузка цикла.
оценка ресурса в часах при средней скорости n_m.
Преднатяг повышает контактные напряжения и обычно уменьшает ресурс при том же цикле нагрузки. Деградацию ускоряют загрязнение, недостаток смазки, перегрев, несоосность, частые реверсы с пиками ускорения.
Смазка, пусконаладка и признаки деградации
Тип смазки и интервал задают по каталогу и среде (чистая/пыльная/влажная). На пусконаладке фиксируют базовые тренды: момент холостого хода, температуру гайки и опор в установившемся цикле, повторяемость в обе стороны, вибрационный фон.
| Наблюдение | Тревожный тренд | Первая проверка |
|---|---|---|
| Момент холостого хода | Рост относительно базового уровня | Смазка, загрязнение, преднатяг |
| Температура гайки/опор | Систематический рост в том же цикле | Соосность, смазка, скорость |
| Повторяемость | Ухудшение после прогрева | Термокомпенсация, опоры, контур |
| Шум и вибрация | Появление новых пиков/гармоник | Крепеж, дорожки, состояние шариков |
Когда выбирать альтернативы ШВП
| Привод | Когда предпочтителен | Порог переключения |
|---|---|---|
| Ролико-винтовая передача | Высокая сила и тяжелый цикл | Когда ресурс ШВП недостаточен при нужной нагрузке |
| Линейный мотор | Экстремальная динамика и ускорения | Когда механический контакт и инерция винта ограничивают цикл |
| Рейка-шестерня | Очень длинный ход | Когда критическая скорость/прогиб винта ограничивают решение |
Вывод: безлюфтовая ШВП является эффективным узлом для точных осей, но результат всегда системный. Класс точности, уровень преднатяга, тепловой режим, монтаж и настройку управления нужно рассматривать совместно.
