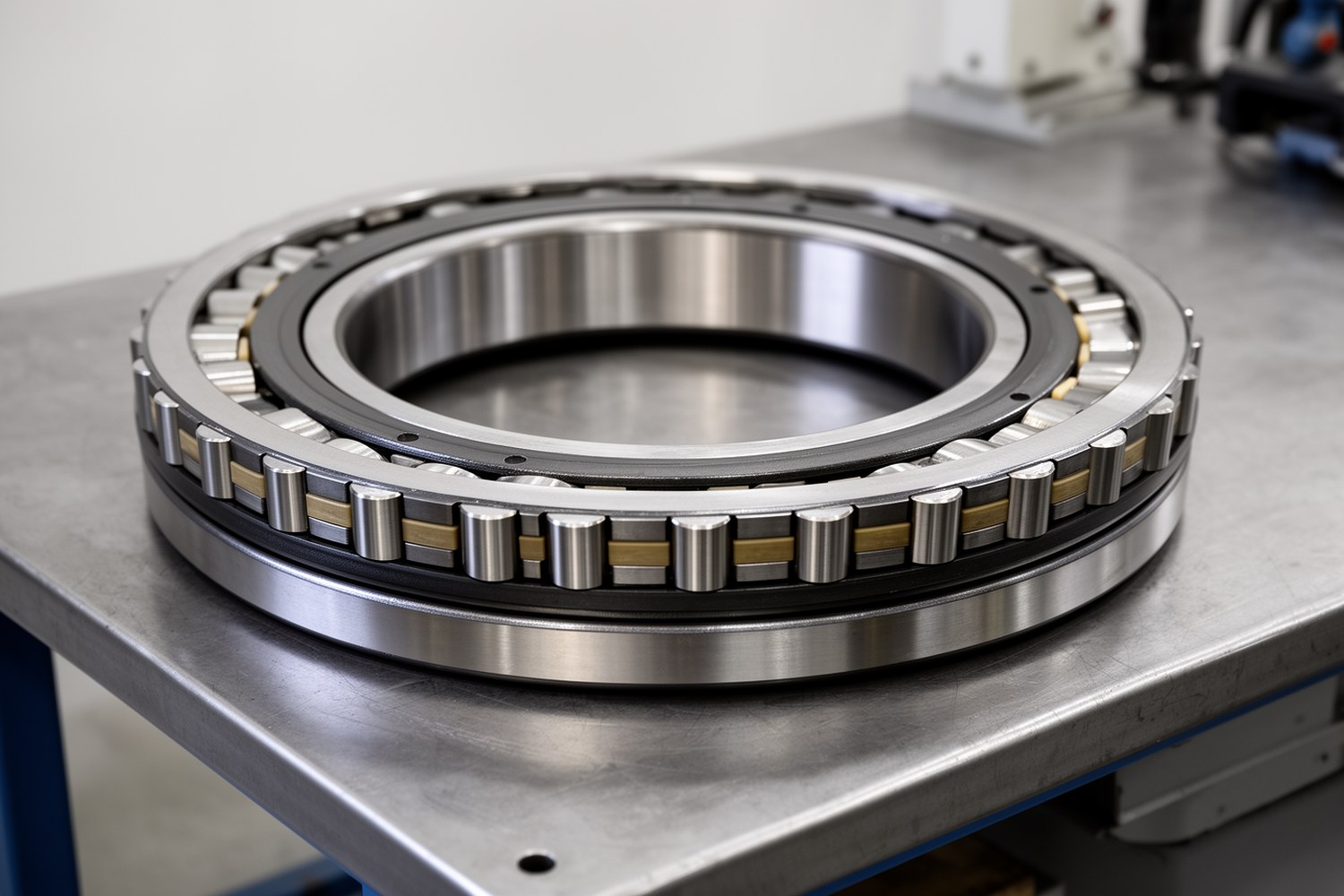

Безсмазочные и самосмазывающиеся опорно-поворотные устройства (ОПУ) представляют собой поворотные узлы, рассчитанные на восприятие осевых нагрузок, радиальных нагрузок и опрокидывающего момента без регулярной подачи внешней смазки либо с увеличенными интервалами обслуживания. Такие решения используют в машинах, где утечки смазки нежелательны, обслуживание затруднено, а рабочая среда требует чистоты, сухого контакта или специальных антифрикционных материалов.
- Безсмазочные ОПУ проектируют для работы без штатной подачи жидкой или консистентной смазки в зону контакта.
- Самосмазывающиеся ОПУ получают смазочный эффект за счет материала, твердой смазки, пропитки, пористой структуры или покрытия.
- Гибридные ОПУ совмещают антифрикционные элементы с традиционными решениями и могут требовать периодического обслуживания.
- Допустимые нагрузки, скорости, температуры и ресурс подтверждают по документации производителя и расчету конкретного узла.
Что называют безсмазочным и самосмазывающимся ОПУ
Опорно-поворотное устройство представляет собой крупный подшипниковый узел, который соединяет неподвижную и поворотную части машины. Опорно-поворотные устройства воспринимают не только радиальную или осевую силу, но и момент, стремящийся опрокинуть поворотную часть относительно основания.
В отличие от обычной втулки скольжения или самосмазывающегося подшипника скольжения, ОПУ работает с большим диаметром, сложным распределением нагрузок и высокими требованиями к монтажной геометрии. Поэтому материалы могут быть похожими, но расчет, посадочные поверхности, крепеж и контроль люфта рассматривают отдельно.
На практике удобно разделять три группы. Полностью безсмазочные ОПУ рассчитаны на работу без регулярной внешней смазки за счет подобранной пары материалов и покрытий. Самосмазывающиеся ОПУ содержат элементы, которые снижают трение за счет твердых смазок, полимерных композитов, пористых металлов, графитовых включений или пропитки. Гибридные ОПУ используют антифрикционные вставки, сепараторы или покрытия только в части узла; интервалы обслуживания для них задаются паспортом изделия и фактическим режимом работы.
Формулировка «ОПУ без смазки» обычно означает отсутствие регулярной подачи внешней смазки, а не отсутствие осмотров. Износ покрытия, перегрев зоны контакта, абразивная пыль, перекос колец и недостаточная жесткость основания могут вывести безсмазочное ОПУ из строя быстрее, чем обычный смазываемый узел в корректных условиях.
Принцип работы
Снижение трения достигается сочетанием конструктивных решений. На дорожки качения или поверхности скольжения наносят покрытия с низким коэффициентом трения, сепараторы выполняют из полимеров, в контактные зоны вводят вставки из графитонаполненных материалов, а уплотнения защищают узел от пыли и влаги.
В ОПУ могут сочетаться контакт качения и локальные участки скольжения: элементы качения движутся по дорожкам, сепаратор контактирует с телами качения, уплотнения трутся по кольцам, а в некоторых конструкциях работают вкладыши или направляющие поверхности. Поэтому самосмазывающийся эффект относится не только к втулкам, но и к отдельным зонам поворотного узла.
В самосмазывающихся исполнениях смазочный эффект может возникать при приработке. Тонкий переносной слой материала формируется на сопряженной поверхности и снижает сопротивление движению. В металлических композитах эту функцию выполняют графит, дисульфид молибдена или пропитанные поры. В покрытиях эту роль берет на себя низкофрикционный поверхностный слой, например никель-PTFE или DLC.
Особенно важен тепловой режим. Жидкая смазка в обычном ОПУ частично отводит тепло и компенсирует микронеровности. В сухом или полусухом контакте эта роль ограничена, поэтому возрастают требования к шероховатости, твердости дорожек, контактному давлению и точности сборки.
Основные конструкции
Безсмазочные и самосмазывающиеся ОПУ могут быть шариковыми, роликовыми, перекрестно-роликовыми, фланцевыми, с наружным или внутренним зубчатым зацеплением, а также без зубчатого венца. Признак «безсмазочное» относится не к форме зацепления, а к трибологическому исполнению дорожек, сепараторов, вкладышей и защитных элементов.
| Конструкция | Особенности | Где уместна |
|---|---|---|
| Однорядное шариковое ОПУ | Сравнительно простой узел с умеренным моментом трения и плавным ходом. | Поворотные столы, легкое оборудование, узлы с периодическим поворотом. |
| Двухрядное или роликовое ОПУ | Лучше воспринимает высокие нагрузки, но чувствительнее к перекосу и качеству дорожек. | Подъемные механизмы, тяжелые поворотные платформы, машины с высоким моментом. |
| Перекрестно-роликовое ОПУ | Обеспечивает высокую жесткость и точность, требует аккуратного монтажа. | Измерительное оборудование, робототехника, прецизионные поворотные оси. |
| Фланцевое ОПУ | Упрощает крепление к корпусным деталям, но требует контроля плоскостности фланцев. | Компактные машины, упаковочное и пищевое оборудование. |
| ОПУ с зацеплением | Передает вращение через внутренний или наружный зубчатый венец; трибология зубчатой передачи оценивается отдельно. | Краны, манипуляторы, приводные поворотные колонны. |
Материалы и покрытия
Антифрикционный материал выбирают по нагрузке, температуре, скорости, химической среде и требованиям к чистоте. Политетрафторэтилен (PTFE) ценят за низкое трение и химическую стойкость, полиоксиметилен (POM) применяют там, где нужны прочность и стабильность размеров, полиамиды с дисульфидом молибдена (MoS2) подходят для умеренно нагруженных узлов. DLC представляет собой алмазоподобное углеродное покрытие, применяемое для повышения твердости и снижения износа поверхности.
| Материал или покрытие | Назначение | Ограничения |
|---|---|---|
| PTFE | Низкое трение, химически стойкие вкладыши, покрытия, композиты. | Ограниченная несущая способность без армирования, ползучесть под длительной нагрузкой. |
| POM | Полимерные сепараторы, вкладыши, элементы с повышенной жесткостью. | Чувствителен к температуре и некоторым химическим средам. |
| Полиамид с MoS2 | Сепараторы и детали скольжения с твердой смазкой в составе. | Влагопоглощение, изменение размеров, ограничение по нагреву. |
| Графитонаполненные полимеры | Работа при малых скоростях и качательных движениях, снижение трения при сухом контакте. | Необходима проверка износа и совместимости с сопряженной поверхностью. |
| Бронзографит | Высоконагруженные вставки, втулочные и опорные элементы, пористые структуры. | Требует правильной геометрии контакта и защиты от абразива. |
| DLC, MoS2, никель-PTFE | Покрытия дорожек, сепараторов или сопряженных поверхностей для снижения трения и износа. | Ресурс зависит от толщины, адгезии, подготовки основы и контактных напряжений. |

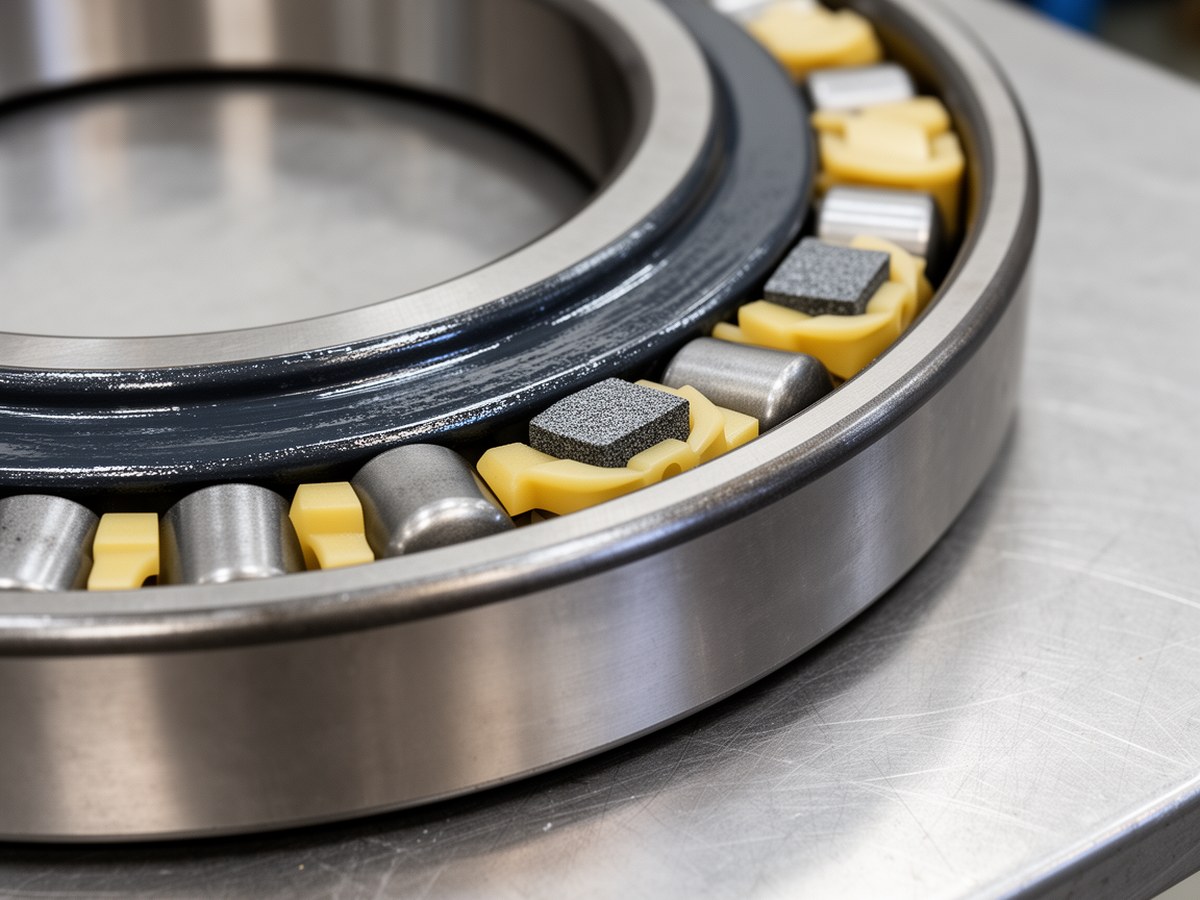

Антифрикционные элементы в ОПУ
Изображение уместно рядом с разделом о материалах, где объясняются покрытия, сепараторы и самосмазывающиеся вставки.
Где такие ОПУ применяют
Безсмазочные самосмазывающиеся ОПУ обычно выбирают не как универсальную замену смазываемым узлам, а под конкретные ограничения. Типичные причины выбора: трудный доступ к обслуживанию, риск загрязнения продукции смазкой, работа во влажной или пыльной среде, вакуум, редкие повороты, малые скорости или качательное движение с частыми остановами.
| Область | Почему рассматривают безсмазочное исполнение | Что ограничивает применение |
|---|---|---|
| Строительная и подъемная техника | Сложный доступ к обслуживанию, загрязнение, крупные поворотные узлы. | Тяжелые ударные режимы, абразивная пыль и высокие моменты часто требуют традиционной смазки или гибридного решения. |
| Поворотные столы | Нужны плавность хода, повторяемость, контролируемый момент трогания и чистая рабочая зона. | Критичны люфт, жесткость основания и точность позиционирования. |
| Пищевая и упаковочная техника | Важны чистота, отсутствие неконтролируемых утечек смазки и совместимость материалов. | Мойка под давлением и химические моющие средства могут повреждать уплотнения и покрытия. |
| Морская техника | Актуальны влажность, солевой туман, коррозионная стойкость и ограниченный доступ к осмотру. | Нужны защита от абразива, контроль герметизации и проверка стойкости покрытия. |
| Лабораторное и вакуумное оборудование | Требуются низкое загрязнение, совместимость с вакуумом и стабильный момент поворота. | Ограничивают газовыделение материалов, температура и допустимость твердых смазок. |
Критерии выбора
Подбор начинается с реального режима работы: статическая нагрузка при стоянке, динамическая нагрузка при повороте, опрокидывающий момент, скорость, угол поворота, частота пусков и остановов. Для ОПУ с качательным движением важно учитывать, достаточно ли перемещения для равномерной приработки и не возникает ли локальный износ в одной зоне дорожки.
| Фактор | Что проверить | Почему важно |
|---|---|---|
| Нагрузка и момент | Осевая сила, радиальная сила, опрокидывающий момент, ударные коэффициенты. | Определяют контактное давление и риск выкрашивания или продавливания антифрикционного слоя. |
| Скорость и цикл | Непрерывное вращение, редкие повороты, качание, частые пуски. | Влияют на нагрев, износ, момент трогания и формирование переносного слоя. |
| Точность | Люфт, требуемая повторяемость, допустимый момент трогания, равномерность хода. | Для позиционирования и робототехники сухой контакт может менять момент сопротивления при износе или загрязнении. |
| Температура | Рабочая, пусковая и аварийная температура в зоне контакта. | Полимеры могут ползти, стареть или терять размерную стабильность. |
| Среда | Влажность, пыль, химия, солевой туман, вакуум, требования к чистоте. | Среда определяет материалы, покрытия, уплотнения и допустимость смазочных компонентов. |
| Монтаж | Плоскостность, соосность, жесткость основания, момент затяжки болтов. | Перекос создает локальные перегрузки, которые особенно опасны для сухого контакта. |
| Обслуживание | Доступ к осмотру, контроль люфта, возможность очистки и замены уплотнений. | Даже без регулярной смазки узел нуждается в периодической диагностике. |
Расчетные проверки
Формулы ниже дают только общий смысл расчетов. Для конкретного ОПУ используют паспортные графики, каталожные коэффициенты, расчетные программы и методику производителя. Значения коэффициента трения, допустимого давления, ресурса и температурных поправок нельзя переносить между разными материалами без подтверждения испытаниями или документацией.
Эквивалентная нагрузка.
Fэкв = kа · Fa + kр · Fr + kм · M / DFa обозначает осевую нагрузку, Fr, радиальную нагрузку, M, опрокидывающий момент, D, расчетный диаметр, kа, kр и kм, условные коэффициенты режима и геометрии. Проверка помогает привести разные виды нагрузок к расчетной величине, но не заменяет каталожную диаграмму грузоподъемности.
Момент трения.
Mтр = μ · Fэкв · D / 2μ обозначает расчетный коэффициент трения для выбранной пары материалов. Его нельзя брать как универсальную константу: он зависит от давления, скорости, температуры, шероховатости, загрязнения и стадии приработки.
Контактное давление.
p = Fконт / Aконт ≤ pдопFконт обозначает нагрузку в зоне контакта, Aконт, расчетную площадь контакта, pдоп, допустимое давление для антифрикционного материала или покрытия. Для полимеров дополнительно проверяют ползучесть и нагрев.
Оценка ресурса по циклам.
Lрасч = Lбаз · (C / Fэкв)^n · kср · kмонтC обозначает базовую грузоподъемность, n, показатель, зависящий от типа контакта, kср, коэффициент среды, kмонт, коэффициент качества монтажа. Такая запись показывает логику оценки, но не является самостоятельной методикой расчета ОПУ.
Монтаж и контроль состояния
Для безсмазочных и самосмазывающихся ОПУ монтаж особенно важен, потому что антифрикционный слой хуже переносит локальную перегрузку. Перед установкой проверяют плоскостность опорных поверхностей, отсутствие перекоса, жесткость основания, чистоту посадок и соответствие болтового соединения расчетному моменту затяжки.
В эксплуатации контролируют рост люфта, изменение момента поворота, повреждение уплотнений, следы перегрева, загрязнение дорожек и состояние покрытий или вставок. Для пищевого и морского оборудования дополнительно проверяют, не повреждает ли мойка под давлением уплотнения и не вымывает ли защитные составы из контактных зон.
Ограничения и типовые ошибки
Главные риски безсмазочных ОПУ связаны с тем, что сухой или самосмазывающийся контакт хуже переносит ошибки, которые в смазываемом узле частично сглаживает пленка смазки. При превышении контактного давления возможны задиры, локальный перегрев, разрушение покрытия, выкрашивание дорожек и рост момента трения.
- Перекос колец. Возникает из-за недостаточной жесткости основания, неровной опорной поверхности или неправильной затяжки крепежа.
- Абразивное загрязнение. Пыль и твердые частицы могут работать как шлифующий материал, особенно если уплотнения повреждены.
- Ударные нагрузки. Резкие перегрузки опасны для покрытий, полимерных вставок и дорожек качения.
- Перегрев. Повышает износ, меняет свойства полимеров и может нарушить переносной антифрикционный слой.
- Несовместимость среды. Химические реагенты, мойка, вакуум или влажность могут быть неприемлемы для конкретного материала.
- Смешение понятий. ОПУ без зубчатого зацепления не обязательно является безсмазочным, а самосмазывающийся материал не отменяет расчет всего узла.
Сравнение со смазываемыми ОПУ
Традиционные смазываемые ОПУ остаются рациональным выбором для многих тяжелонагруженных и скоростных узлов, где смазка хорошо удерживается, обслуживание доступно, а загрязнение контролируется. Безсмазочные ОПУ полезны там, где смазка создает отдельную проблему: загрязняет рабочую зону, вымывается, плохо работает в среде или требует слишком частого обслуживания.
| Тип исполнения | Плюсы | Ограничения |
|---|---|---|
| Безсмазочное | Нет регулярной подачи смазки, ниже риск утечек, проще применять в чистых или труднодоступных зонах. | Высокие требования к расчету, покрытиям, чистоте, монтажу и тепловому режиму. |
| Самосмазывающееся | Смазочный эффект встроен в материал, вставки, покрытие или пористую структуру. | Ресурс зависит от износа активного слоя и совместимости пары материалов. |
| Гибридное | Позволяет уменьшить обслуживание в отдельных зонах и сохранить привычную конструкцию узла. | Не всегда исключает смазку полностью; регламент обслуживания задается паспортом изделия и режимом работы. |
| Традиционное смазываемое | Хорошо изученное решение, широкий выбор типоразмеров, эффективный отвод тепла при корректной смазке. | Нужны регламент смазки, защита от утечек и контроль загрязнения смазочного материала. |
Смазываемое ОПУ часто лучше оставить, если узел работает на высокой скорости, испытывает тяжелые ударные нагрузки, имеет доступное обслуживание, использует уже проверенную систему смазки или работает в среде с высокой неопределенностью по загрязнению, температуре и химическому воздействию.
Краткий вывод
Безсмазочные и самосмазывающиеся ОПУ имеет смысл выбирать для определенных условий эксплуатации, а не как универсальную замену обычным опорно-поворотным устройствам. Они особенно полезны при ограниченном обслуживании, требованиях к чистоте, влажной или пыльной среде, вакууме и малых скоростях поворота.
Корректный выбор опирается на расчет эквивалентной нагрузки, момента трения, контактного давления, теплового режима и ресурса по циклам. Итоговое решение должно подтверждаться паспортом производителя, совместимостью материалов, качеством монтажа и понятным регламентом осмотра.
