Валы относятся к критичным деталям вращающихся машин, поэтому даже умеренные отклонения геометрии или состояния поверхности могут быстро перейти в отказ. На практике запрос звучит просто: какие основные дефекты валов, каковы причины, как выполнить диагностику, и когда допустима дальнейшая работа. Ниже собран инженерный справочник с акцентом на биение, износ и усталостные трещины.
- Термины разделены: дефект, повреждение, предельное состояние, отказ.
- Причины (что запустило проблему) отделены от механизмов деградации (как разрушался материал).
- Приведена карта выбора НК: тип дефекта, чувствительность/разрешение, ограничения.
- Решение принимают по КД/НД конкретного изделия, а формулы ниже являются ориентировочными.
Область применения и термины
Материал применим к приводным, промежуточным, шпиндельным, насосным и редукторным валам из сталей и сплавов, работающим в подшипниках качения и скольжения. Для коленчатых и специальных валов принципы аналогичны, но численные допуски берут из профильной документации.
Дефект — отклонение параметра от установленного требования. Повреждение — фактическое ухудшение состояния (например, задир, трещина). Предельное состояние — момент, когда дальнейшая эксплуатация недопустима или экономически нецелесообразна. Отказ — потеря работоспособности узла.
Классификация дефектов валов
| Группа дефектов | Типовые примеры | Эксплуатационные последствия |
|---|---|---|
| Геометрические | Изгиб, эллипсность вала (овальность), конусность шеек, несоосность посадок, радиальное/торцевое биение | Рост вибрации, снижение точности, ускоренный износ подшипников и уплотнений |
| Поверхностные | Износ шеек, задиры, риски, питтинг, фреттинг-коррозия | Рост зазоров, локальный нагрев, потеря масляной пленки |
| Объемные | Подповерхностные дефекты, поры, внутренние трещины, структурная неоднородность | Снижение запаса прочности, риск внезапного разрушения |
| Эксплуатационные | Усталостные трещины в галтелях и пазах, термическая деформация, дисбаланс | Шум, вибрация в спектре, нестабильная работа, аварийный останов |

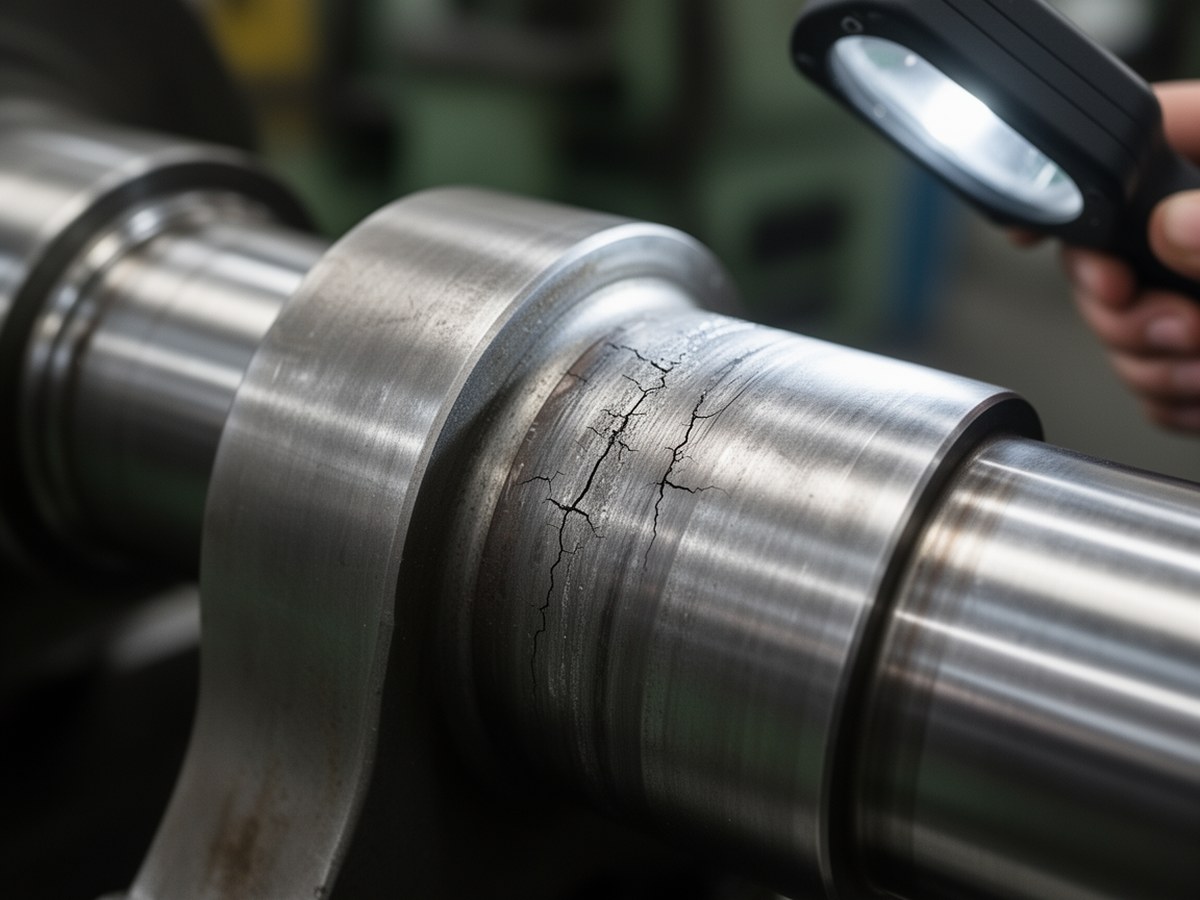

Пример локализации дефектов
Фотография помогает визуально отличить поверхностный износ от признаков усталостного повреждения.
Причины и механизмы деградации
Причина отвечает на вопрос «почему началось», механизм — «как развивалось». Смешение этих уровней часто ведет к ложной диагностике.
Причины (инициирующие факторы)
- Перегрузка по моменту, ударные режимы.
- Нарушение смазки: загрязнение, деградация вязкости, голодание.
- Ошибки монтажа: соосность валов вне допуска, перекос опор, натяги вне допуска.
- Агрессивная среда: коррозионные агенты, влага, абразив.
- Термоциклы и нештатные прогревы/охлаждения.
Механизмы (физика разрушения)
- Абразивный и адгезионный износ.
- Контактная усталость и зарождение микротрещин.
- Релаксация остаточных напряжений и коробление.
- Коррозионно-механическое разрушение.
- Накопление пластической деформации в концентраторах напряжений.
Один и тот же симптом (например, рост вибрации) может быть следствием разных механизмов. Подтверждение выполняют минимум двумя независимыми методами: геометрические измерения и НК/вибродиагностика.
Диагностические признаки в работе узла
До разборки оценивают поведение агрегата: общий уровень вибрации, спектр (1X, 2X и гармоники), шум, локальный нагрев подшипниковых опор, ухудшение точности позиционирования или обработки.
| Наблюдаемый признак | Вероятный дефект | Что проверить в первую очередь |
|---|---|---|
| Рост 1X-компоненты вибрации с оборотами | Дисбаланс, радиальное биение | Балансировка, индикаторный контроль биения |
| Выраженная 2X и нагрев муфты/подшипников | Несоосность, перекос опор | Выверка валопровода, состояние опор и фундамента |
| Шум трения, скачок температуры шейки | Задир, нарушение смазки | Масло, зазоры, качество поверхности |
| Постепенное ухудшение точности | Износ посадок, эллипсность, конусность | Микрометрия, кругломер, контроль посадочных мест |
| Резкое изменение спектра после термоцикла | Термическая деформация, релаксация напряжений | Прямолинейность, торцевое биение, НК зон концентрации |
Минимальный алгоритм верификации (дефектация валов)
- До разборки: зафиксировать режим, виброспектр, температуру опор, шум, тренды.
- Контроль геометрии в сборке: радиальное/торцевое биение, проверка соосности валов, состояние муфты и опор.
- После разборки: измерить диаметры, эллипсность вала, конусность шеек, прямолинейность; выполнить НК критичных зон.
- Перекрестная проверка: сопоставить симптомы и результаты измерений, исключить вклад подшипника/муфты/фундамента.
- Решение: допуск, восстановление или замена по браковочным признакам вала из КД/НД.
Биение и несоосность: диагностика по цепочке вал-подшипник-опора-муфта
Радиальное биение — изменение показаний по образующей при вращении. Торцевое биение — изменение показаний на торце, перпендикулярном оси. Это не тождественно дисбалансу: дисбаланс связан с распределением массы, биение — с геометрией и базированием.
Типовые источники биения
- Вал: изгиб, эллипсность, конусность, дефекты после термообработки, повреждение посадок.
- Подшипник: износ дорожек/тел качения, неверный преднатяг.
- Опора: перекос корпуса, слабая жесткость, деформация основания.
- Муфта: непараллельность полумуфт, монтажный перекос, люфты.
Типовые ошибки измерения
- Отсутствие стабильной базы и повторяемой схемы установки индикатора.
- Измерение на загрязненной или заусенчатой поверхности.
- Смешение торцевого биения с осевым люфтом.
- Оценка только одной точки без проверки по нескольким сечениям.
Методы контроля и НК
| Тип дефекта | Метод контроля | Ориентировочная чувствительность/разрешение | Ограничения метода |
|---|---|---|---|
| Поверхностные трещины (ферромагнитные стали) | Магнитопорошковый контроль | Высокая, микротрещины на/у поверхности | Только ферромагнитные материалы; нужна подготовка поверхности |
| Поверхностные и приповерхностные дефекты | Капиллярный контроль | Высокая для открытых трещин | Не выявляет закрытые и глубокие внутренние дефекты |
| Внутренние объемные дефекты | Ультразвуковой контроль | Обычно от десятых мм (зависит от частоты и геометрии) | Сложные зоны у галтелей и переходов, требуются квалификация и калибровка |
| Проводящие материалы, трещины/изменение структуры у поверхности | Вихретоковый контроль | Высокая в тонком поверхностном слое | Ограниченная глубина, чувствителен к геометрии и шероховатости |
| Геометрические отклонения и биение | Индикатор, кругломер, КИМ | До мкм в лабораторных условиях | Требуются корректные базы и температурная стабильность |
| Эксплуатационные дефекты в сборке | Вибродиагностика, термоконтроль | Высокая к развивающимся дефектам | Нужна интерпретация в контексте режима и истории узла |
Ориентировочные инженерные зависимости
Δкр ≈ (Dном − Dмин) · kусл
Оценка критического износа по изменению диаметра. Коэффициент kусл учитывает режим нагрузки, смазку и среду.
σт ≈ E · α · ΔT / (1 − ν)
Оценка термонапряжений для случая ограниченной температурной деформации (например, жесткое защемление или выраженный температурный градиент по сечению). При свободном тепловом расширении напряжение стремится к нулю, поэтому формула может переоценивать уровень в реальном узле.
Avib ∝ ω² · eэфф
Качественная связь роста вибрации с угловой скоростью и эффективной эксцентриситетностью (вклад биения и дисбаланса).
Формулы применяют только для предварительной инженерной оценки. Окончательное решение принимают по КД/НД, результатам фактических измерений и расчету прочности конкретного изделия.
Критерии предельного состояния и решения
| Состояние | Критерий (пример) | Рекомендуемое действие |
|---|---|---|
| Допуск к эксплуатации | Параметры в пределах допусков, стабильный тренд вибрации и температуры | Плановый мониторинг, сокращенный интервал контроля при пограничных значениях |
| Ремонтопригодно | Локальный износ/биение, отсутствуют критические трещины, прочность сохраняется | Шлифование, правка, восстановление посадок (в т.ч. наплавка/металлизация по ТП), повторный НК |
| Неремонтопригодно | Развивающиеся усталостные трещины в опасных сечениях, значительная потеря сечения, повторный дефект после ремонта | Замена вала и анализ первопричины для исключения повторения |
Ориентиры по браковочным признакам (только как пример диапазонов)
- Радиальное/торцевое биение: для типовых роторных узлов часто применяют уровни порядка 0,01-0,05 мм для прецизионных шеек и 0,03-0,10 мм для менее точных посадок.
- Эллипсность/конусность шеек: часто ограничивают долями сотых мм (примерно 0,005-0,03 мм по классу узла).
- Суммарный износ диаметра шейки: ориентировочно от нескольких сотых мм для точных пар до десятых мм для тяжелых тихоходных узлов.
- Трещины в галтелях, шпоночных пазах, резьбах: как правило, не допускаются.
Эти диапазоны не являются нормой. Конечные допуски биения и браковка задаются КД, картами дефектации и НД конкретного изделия.
Типовые ошибки диагностики и как снизить риск ложных выводов
- Опираться только на один признак (например, вибрацию без геометрии).
- Игнорировать режим работы: нагрузка и частота вращения меняют картину спектра.
- Не учитывать влияние подшипников и муфты, приписывая все дефекты самому валу.
- Проводить НК без подготовки поверхности и без эталонной калибровки.
Практика снижения риска: повторяемый маршрут измерений, сопоставление с историческими трендами, подтверждение минимум двумя методами, раздельный анализ «причина vs механизм».
Профилактика и снижение риска повторных дефектов
| Мера | Что предотвращает | Ожидаемый эффект |
|---|---|---|
| Точная выверка соосности после монтажа и прогрева | Несоосность, перегрузка подшипников | Снижение вибрации и нагрева |
| Контроль чистоты и свойств смазки | Задиры, ускоренный износ шеек | Рост ресурса пар трения |
| Регламентная балансировка ротора | Дисбаланс, усталостные нагрузки | Стабилизация спектра 1X |
| Периодический НК критичных зон (галтели, пазы, резьбы) | Позднее выявление трещин | Раннее обнаружение дефектов |
| Контроль терморежима и исключение резких термоциклов | Термическая деформация, релаксация напряжений | Стабильность геометрии |
Нормативные документы и оговорки
Для выбора допусков, методики контроля и решения о браковке применяют КД/ЭД изделия и профильные НД. Ниже — навигация по группам стандартов, которые обычно используют при дефектации валов.
- Безопасность машин: ТР ТС 010/2011.
- Вибрация и оценка состояния: серии ISO 20816 (оценка вибрации машин), ISO 13373 (вибродиагностика по состоянию).
- Балансировка роторов: ISO 1940-1 (классы балансировки), серии ISO 21940 (термины, требования и процедуры балансировки).
- Геометрия и допуски: ISO 1101 (геометрические допуски формы и расположения), ISO 286 (поля допусков и посадки), профильные ГОСТ ЕСКД/GPS для обозначения допусков на чертежах.
- Шероховатость: ГОСТ 2789 и/или ISO 21920 (в зависимости от принятой системы НД на предприятии).
- НК: ISO 9934 (магнитопорошковый), ISO 3452 (капиллярный), ISO 15548 (вихретоковый), серии ISO 16810+ (ультразвуковой контроль), а также действующие ГОСТ/ПБ по аттестации персонала и методик.
- Дефектация и ремонт: отраслевые регламенты ТОиР, карты дефектации и маршрутные технологии восстановления.
Если требования стандартов и КД различаются, приоритет у КД и утвержденного регламента изготовителя/эксплуатанта.
