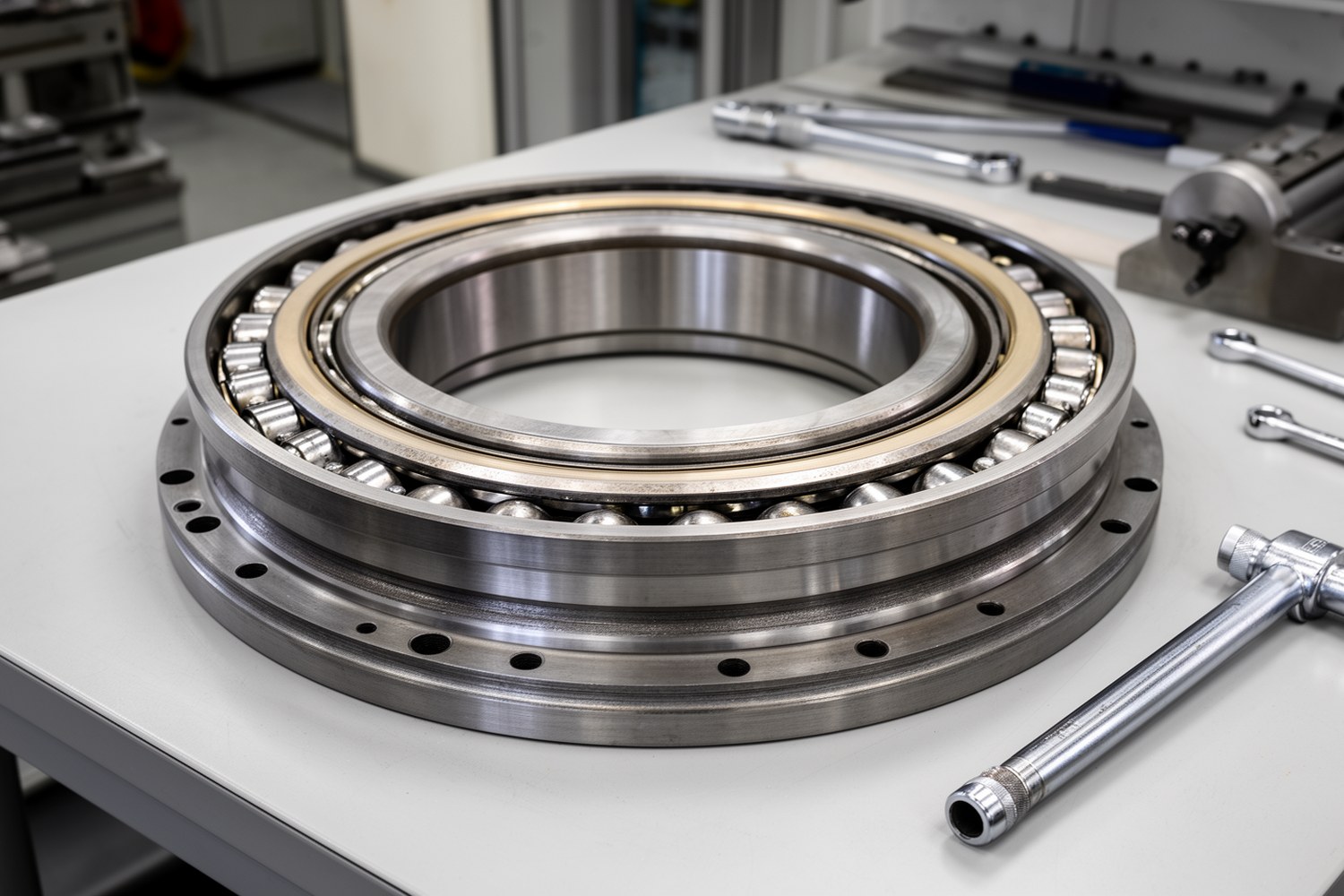

Диагностика беговых дорожек ОПУ нужна для контроля состояния контактных поверхностей опорно-поворотного устройства до появления критического износа, трещин или заеданий. В эксплуатации оценивают не один параметр, а совокупность признаков: люфт, биение, момент вращения, вибрацию, температуру, состояние смазки и локальные повреждения поверхности.
- ОПУ работает как крупногабаритный подшипниковый узел, воспринимающий осевые, радиальные нагрузки и опрокидывающий момент.
- Беговая дорожка ОПУ - это закаленная контактная зона кольца, по которой перемещаются тела качения.
- Методы диагностики ОПУ выбирают по доступности узла, материалу кольца, требуемой глубине контроля и режиму работы машины.
- Пороговые значения зависят от паспорта изделия, диаметра ОПУ, типа тел качения, нагрузки и требований производителя.
Что диагностируют в беговых дорожках ОПУ
Опорно-поворотное устройство (ОПУ) обеспечивает вращение платформы крана, экскаватора, манипулятора, буровой установки или другого тяжелого механизма относительно неподвижной части. В подшипниковом ОПУ нагрузка передается через шарики или ролики, которые катятся по беговым дорожкам внутренних и наружных колец.
Диагностика беговых дорожек ОПУ выявляет изменения, из-за которых ухудшается плавность вращения, растут зазоры, повышаются контактные напряжения и возникает риск повреждения кольца или тел качения. Диагностику не смешивают с расчетной оценкой ресурса: первая опирается на измеренные параметры состояния, вторая дает только расчетный ориентир.
Доступ к самой беговой дорожке часто ограничен без разборки ОПУ. Поэтому внешняя диагностика по люфту, биению, моменту, вибрации, температуре и смазке чаще дает косвенную картину состояния, а окончательная дефектация поверхности выполняется при вскрытии узла или при наличии технологического доступа к дорожке.
Типовые дефекты беговых дорожек
Повреждения развиваются постепенно, но проявляются по-разному. Одни дефекты видны при осмотре после очистки, другие обнаруживаются только по косвенным признакам или методами неразрушающего контроля.
| Дефект | Признаки | Возможные последствия |
|---|---|---|
| Питтинг | Мелкие раковины на контактной поверхности, рост металлических частиц в смазке | Ускорение усталостного износа, рост вибрации |
| Выкрашивание | Локальные участки разрушения дорожки, неровный ход, ударные импульсы | Повреждение тел качения, риск прогрессирующего разрушения |
| Усталостные трещины | Локальные индикации при УЗК, магнитопорошковом или капиллярном контроле | Развитие сколов, необходимость разборки и дефектации |
| Задиры | Полосы схватывания, повышенный момент вращения, перегрев | Потеря плавности поворота, повреждение смазочного слоя |
| Неравномерная выработка | Разные значения люфта по окружности, локальные пики момента | Перераспределение нагрузки, ухудшение точности позиционирования |
| Коррозия | Ржавчина, пятна, повреждение уплотнений, вода или загрязнения в смазке | Рост шероховатости, абразивный износ |
| Потеря твердости | Снижение показаний твердости, ускоренный износ в зоне контакта | Уменьшение несущей способности дорожки |
| Загрязнение смазки частицами износа | Металлическая пыль, рост концентрации частиц, изменение цвета и консистенции смазки | Абразивный износ, ускоренное развитие питтинга и задиров |
Когда требуется диагностика
Плановый контроль выполняют по регламенту машины, после определенной наработки или перед ответственными работами. Внеочередная диагностика нужна при признаках ухудшения работы ОПУ: росте осевого люфта, рывках при повороте, локальных пиках момента, шуме, вибрации, перегреве, металлической пыли в смазке, нарушении уплотнений, следах коррозии или утечке смазки.
Одинаковые симптомы могут иметь разные причины. Например, рост момента вращения связан не только с повреждением беговой дорожки, но и с загрязнением смазки, перекосом монтажа, перегрузкой, деформацией опорной конструкции или неисправностью привода поворота.
Подготовка к контролю
Перед измерениями очищают доступные зоны, проверяют состояние уплотнений и смазки, фиксируют нагрузку, температуру и режим поворота. Точки контроля размечают по окружности ОПУ так, чтобы последующие измерения выполнялись в тех же местах.
Приборы должны быть исправны и откалиброваны, а схема измерения - повторяемой. В журнал контроля вносят дату, наработку, положение стрелы или платформы, скорость поворота, массу нагрузки, температуру, примененную методику и первичные значения по каждой точке.
Методы контроля состояния
Диагностику состояния беговых дорожек ОПУ обычно выстраивают по этапам: сначала первичный осмотр, затем базовые измерения геометрии и работы узла, после этого уточняющий неразрушающий контроль беговых дорожек для локализации дефекта.
| Метод | Что выявляет | Условия применения | Ограничения |
|---|---|---|---|
| Визуальный осмотр | Коррозию, задиры, загрязнение, повреждение уплотнений, утечки смазки | Доступ к зоне контроля, очистка поверхности | Не показывает скрытые и подповерхностные дефекты |
| Контроль люфта и биения | Износ дорожек, изменение геометрии, неравномерную выработку | Фиксированная нагрузка, повторяемые точки измерения | Результат зависит от схемы нагружения и жесткости конструкции |
| Измерение момента вращения | Заедания, повышенное трение, локальные сопротивления | Стабильный режим поворота, одинаковая скорость | Метод косвенный, чувствителен к приводу и смазке |
| Вибродиагностика | Ударные процессы, дефекты качения, локальные повреждения | Работа в повторяемом режиме, корректная установка датчиков | Помехи от привода и конструкции усложняют интерпретацию |
| Тепловизионный контроль | Зоны перегрева, повышенное трение, нарушение смазки | Наличие теплового контраста после работы узла | Показывает косвенный признак, зависит от среды и нагрузки |
| Анализ смазки | Частицы износа, загрязнение, воду, продукты окисления | Правильный отбор пробы из рабочей зоны | Не всегда локализует конкретное место дефекта |
| Ультразвуковой контроль | Подповерхностные трещины, расслоения, внутренние дефекты | Доступ к поверхности, акустический контакт, подготовка зоны | Требует квалификации и эталонной настройки |
| Магнитопорошковый контроль | Поверхностные и неглубокие подповерхностные трещины | Ферромагнитный материал, очищенная поверхность | Не подходит для немагнитных материалов и закрытых зон |
| Капиллярный контроль | Поверхностные трещины и раскрытые дефекты | Чистая доступная поверхность, совместимость материала с пенетрантом | Не выявляет закрытые подповерхностные дефекты |
| Профилометрия | Шероховатость, волнистость, выработку, задиры | Доступ к дорожке, часто после частичной разборки | Локальный метод, требует чистой поверхности |
Ключевые диагностические параметры
Параметры контроля состояния ОПУ лучше фиксировать в журнале: дату, наработку, температуру окружающей среды, нагрузку, точки измерения, режим поворота, тип смазки и примененное оборудование. Тогда сравнивают не случайные разовые значения, а динамику.
| Параметр | Чем измеряют | Как интерпретируют |
|---|---|---|
| Осевой люфт | Индикатор часового типа, датчик перемещения | Рост люфта указывает на износ, деформацию или изменение зазоров |
| Радиальное биение | Индикатор, лазерный измеритель, координатная проверка | Локальные отклонения помогают найти зоны неравномерной выработки |
| Момент вращения | Динамометрический или тензометрический контроль | Пики момента могут соответствовать задирам, загрязнению или перекосу |
| Вибрация | Акселерометры, виброанализатор | Оценивают общий уровень, спектр и ударные компоненты |
| Температура | Тепловизор, термопары, контактный термометр | Локальный перегрев связан с трением, недостатком смазки или повреждением |
| Состояние смазки | Лабораторный анализ, феррография, спектральный анализ | Частицы износа и загрязнения показывают развитие контактного повреждения |
| Шероховатость и профиль | Профилометр, шаблонные измерения | Рост шероховатости ухудшает условия качения и смазки |
| Твердость поверхности | Переносной твердомер, метод по регламенту | Снижение твердости может объяснять ускоренный износ дорожки |

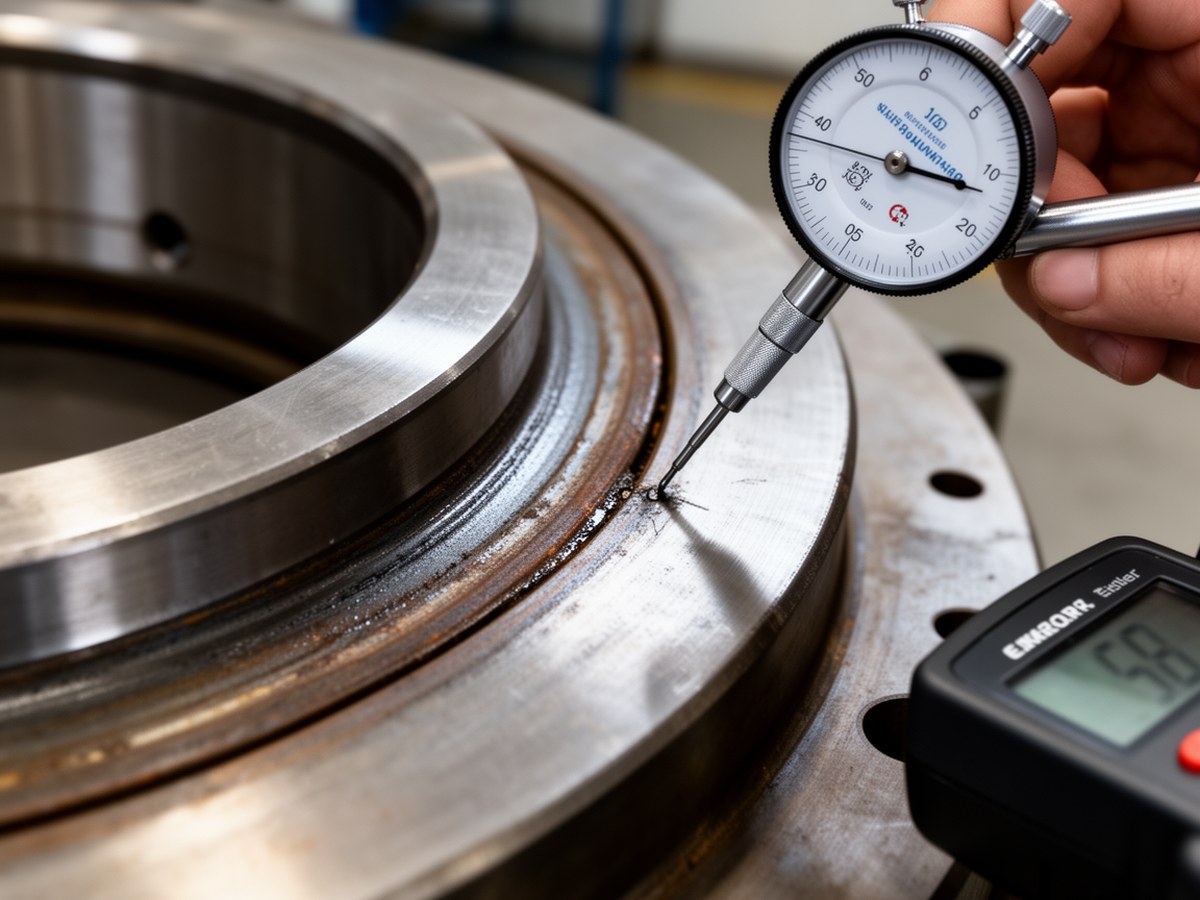

Контроль геометрии и люфта
Изображение уместно рядом с разделом о параметрах, чтобы показать практический контекст измерений без схем и подписей на самой картинке.
Внешняя диагностика и дефектация после разборки
Без вскрытия ОПУ обычно доступны косвенные признаки: люфт, биение, шум, момент вращения, вибрация, температура, состояние смазки и состояние уплотнений. По этим данным оценивают риск дефекта и выбирают дальнейшие действия, но они не всегда подтверждают форму и размер повреждения беговой дорожки.
После разборки или получения прямого доступа к дорожке выполняют дефектацию поверхности: осмотр, профилометрию, измерение твердости, магнитопорошковый, капиллярный или ультразвуковой контроль. Этот этап подтверждает питтинг, выкрашивание, трещины, задиры и локальную потерю качества поверхности.
Выбор метода диагностики
| Условие | Рациональный выбор | Комментарий |
|---|---|---|
| Узел доступен только снаружи | Люфт, биение, момент вращения, вибрация, температура, анализ смазки | Методы дают рабочую картину без полной разборки, но чаще являются косвенными |
| Нужно локализовать дефект дорожки | УЗК, магнитопорошковый или капиллярный контроль, профилометрия, осмотр после вскрытия | Требуются доступ, очистка поверхности и квалифицированная интерпретация |
| ОПУ работает в тяжелом режиме | Сокращенный интервал контроля, тренды вибрации, температуры, люфта и смазки | Важна динамика параметров, а не только разовая проверка |
| Материал ограничивает НК | Метод выбирают по материалу кольца и документации производителя | Магнитопорошковый контроль применим только к ферромагнитным сталям |
Интерпретация результатов
Оценку состояния беговых дорожек ОПУ не сводят к одному предельному числу. Смотрят на четыре группы данных: абсолютное значение параметра, изменение относительно прошлых измерений, локальность признака по окружности и согласованность результатов разных методов.
Например, умеренный рост вибрации сам по себе может быть связан с внешним источником. Но если он совпадает с металлическими частицами в смазке, ростом момента вращения на одном секторе и увеличением люфта в соседних точках, вероятность дефекта дорожки выше. При повторяемых локальных признаках обычно назначают уточняющий контроль или разборку для дефектации.
R = Pтек / Pпред
где R - относительный уровень параметра относительно предельного значения, Pтек - текущее значение, Pпред - предельное значение по паспорту изделия, регламенту или принятой методике. Это не показатель роста, а оценка близости к установленному пределу.
ΔP = (Pтек - Pбаз) / Pбаз
где ΔP - относительное изменение параметра относительно базового измерения, Pбаз - значение после монтажа, ремонта или предыдущей надежной проверки. Для трендового контроля этот показатель обычно полезнее одиночного сравнения с пределом.
Решения после контроля
После диагностики результат переводят в эксплуатационное решение. Если параметры стабильны и находятся в допустимой зоне, эксплуатацию продолжают по обычному регламенту. При умеренном росте люфта, вибрации, температуры или частиц износа интервал контроля сокращают и уточняют режим смазки.
Если признаки локальны, повторяются в одних и тех же точках или подтверждаются несколькими методами, назначают уточняющий НК либо разборку. При трещинах, выраженном выкрашивании, заедании, резком росте люфта или признаках потери несущей способности узел выводят из работы до дефектации и решения о ремонте или замене.
Периодический контроль и стационарный мониторинг
| Подход | Когда применяют | Преимущества | Ограничения |
|---|---|---|---|
| Периодический контроль | Регламентные осмотры, плановые ремонты, сезонная подготовка | Гибкость, невысокая сложность, возможность совмещать методы | Не фиксирует кратковременные события между проверками |
| Стационарный мониторинг | Ответственные, труднодоступные или непрерывно работающие узлы | Тренды в реальном времени, раннее обнаружение изменения режима | Требует датчиков, настройки, защиты кабелей и проверки достоверности данных |
Стационарный мониторинг не отменяет ручную дефектацию. Он помогает увидеть изменение состояния во времени, но качество вывода зависит от размещения датчиков, калибровки, фильтрации помех и корректной привязки сигналов к режиму работы машины.
Расчетная оценка ресурса
Расчет ресурса используют как справочную модель для планирования обслуживания. Он не подтверждает отсутствие трещин, питтинга или локального повреждения, поэтому должен рассматриваться вместе с диагностическими измерениями.
Для конкретных крупногабаритных ОПУ расчет долговечности часто выполняют по документации производителя, нагрузочным диаграммам и условиям монтажа. Универсальная формула ниже подходит только как базовое пояснение принципа, а не как нормативная методика для принятия решения.
L10 = (C / P)p × 106
где L10 - базовый расчетный ресурс в оборотах, C - расчетная динамическая грузоподъемность для применимой модели подшипникового узла, P - эквивалентная динамическая нагрузка, p - показатель степени: обычно 3 для шариковых и 10/3 для роликовых подшипников.
Если в организации применяют оценку остаточного ресурса с поправочными коэффициентами или интегральным коэффициентом износа, такую модель нужно валидировать на конкретном типе ОПУ, истории отказов, режиме нагружения и принятой методике контроля. Без такой проверки коэффициенты остаются условной инженерной схемой и не должны восприниматься как нормативный расчет.
Документирование результатов
Для повторяемой диагностики составляют карту точек измерения по окружности ОПУ, фиксируют фото дефектов, сохраняют первичные значения приборов и отмечают привязку к наработке, нагрузке и ремонту. Отдельно полезно хранить тренды люфта, вибрации, температуры, момента вращения и концентрации частиц износа в смазке.
Документирование особенно важно при спорных признаках: оно помогает отличить развитие дефекта от ошибки измерения, изменения режима работы или разницы между исполнителями.
Ограничения и типовые ошибки
Наиболее частые ошибки диагностики связаны не с прибором, а с условиями измерения. Нельзя сравнивать данные, полученные при разной нагрузке, скорости, температуре, точках контроля и состоянии смазки. Плохой акустический контакт при УЗК, загрязненная поверхность при МПК, неверная ориентация вибродатчика или случайный отбор смазки могут дать ложную картину.
Перед измерениями нужно очистить зоны контроля, зафиксировать режим работы, повторять точки по окружности, отмечать нагрузку и температуру, проверять калибровку приборов и сохранять первичные данные. Для ответственных решений предпочтительно подтверждать дефект минимум двумя независимыми признаками.
Краткий алгоритм контроля
- Зафиксировать жалобы и симптомы: шум, рывки, перегрев, люфт, загрязнение смазки.
- Проверить монтаж, крепеж, уплотнения, смазку и режим нагружения.
- Очистить зоны контроля, разметить точки по окружности и зафиксировать условия измерений.
- Измерить люфт, биение и момент вращения в повторяемых точках.
- Провести вибрационный, температурный или лабораторный контроль смазки.
- При локальных признаках назначить УЗК, магнитопорошковый контроль, капиллярный контроль, профилометрию или разборку.
- Сравнить результаты с паспортом ОПУ, историей измерений и фактическим режимом эксплуатации.
На практике диагностика беговых дорожек ОПУ точнее всего работает как комплексная оценка. Чем лучше соблюдены повторяемость измерений, подготовка поверхности и привязка данных к режиму работы, тем меньше риск принять износ смазки, перекос конструкции или внешнюю вибрацию за дефект самой беговой дорожки.
