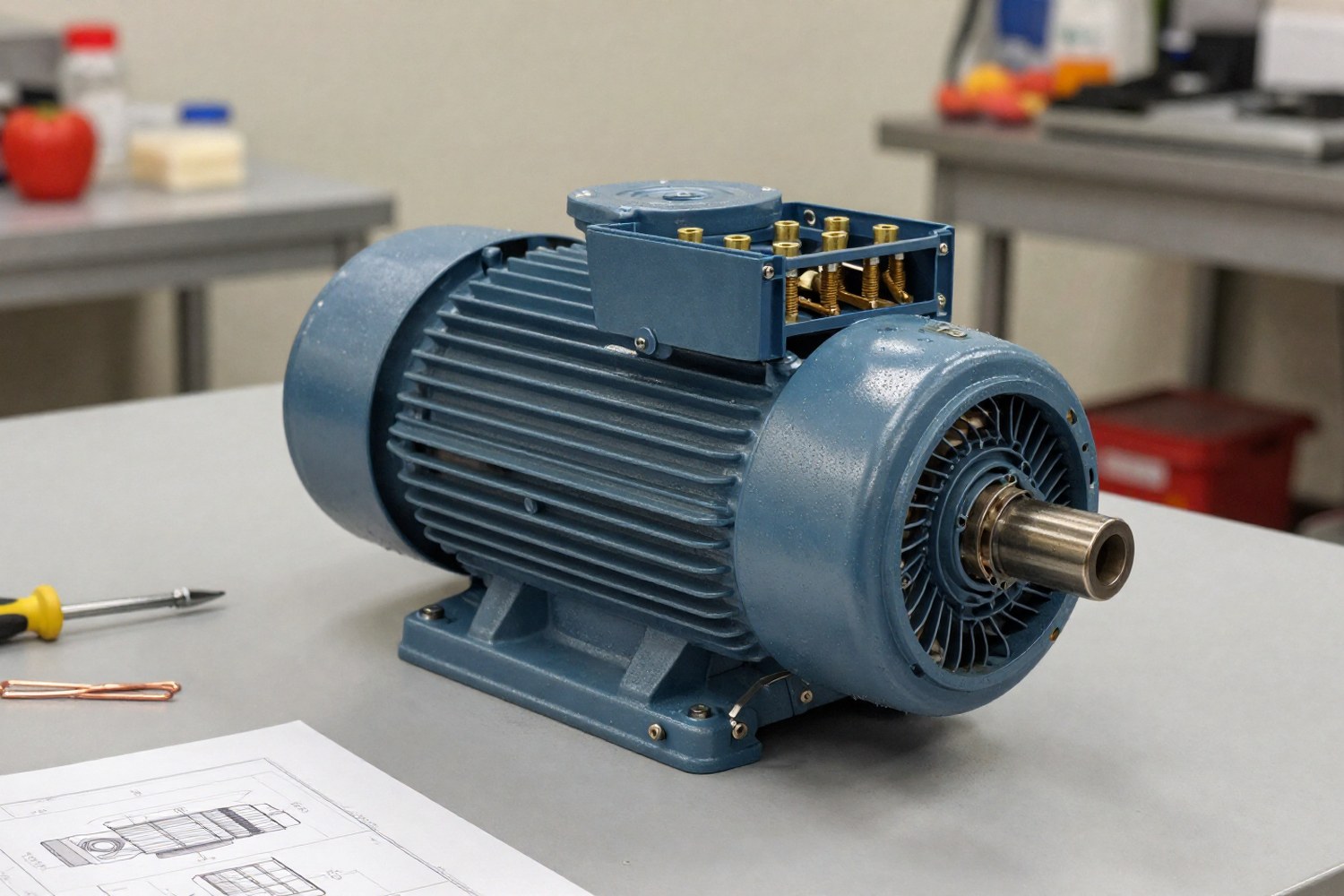

Асинхронные электродвигатели, основа промышленной приводной техники. Их останов влечёт незапланированные простои и финансовые потери. Диагностика неисправностей электродвигателей это не разовый поиск одной причины поломки, а систематический мониторинг состояния узлов. Современные методы позволяют уйти от реактивного ремонта к обслуживанию по фактическому состоянию (CBM), опираясь на данные виброакустики, термографии и электрических измерений.
Классификация неисправностей асинхронных двигателей
Для структурирования процесса дефекты принято делить на три группы. У каждой группы свои физические проявления и методы выявления.
Механические дефекты
Дисбаланс ротора, несоосность валов, износ подшипниковых узлов, ослабление крепления статора и биение вала. Проявляются ростом уровня вибрации и акустического шума.
Электрические дефекты
Межвитковые замыкания, обрыв стержней ротора, эксцентриситет (смещение ротора), нарушения в цепи питания. Проявляются асимметрией токов, перегревом и электромагнитной вибрацией.
Тепловые и внешние факторы
Загрязнение системы охлаждения, старение изоляции, превышение допустимых температур среды, попадание влаги или агрессивных веществ. Всё это ускоряет деградацию материалов.
Вибрационная диагностика и механические дефекты
Вибрация, наиболее информативный параметр для оценки состояния вращающегося оборудования. Измерения проводят по ГОСТ ИСО 10816-3 (машины мощностью от 15 кВт) и ГОСТ ИСО 10816-1 (общие требования). Основная единица, среднеквадратичная скорость вибрации (мм/с RMS), она лучше всего коррелирует с энергией разрушения.
Нормативные значения вибрации
Допустимые значения зависят от класса жёсткости фундамента и мощности двигателя. Ниже приведена сводная таблица критериев оценки.
| Класс машины | Мощность, кВт | Хорошее состояние (мм/с) | Предупреждение (мм/с) | Недопустимо (мм/с) |
|---|---|---|---|---|
| I (Гибкие) | до 15 | 0.28 – 0.71 | 0.71 – 1.8 | > 4.5 |
| II (Жёсткие) | 15 – 75 | 0.28 – 1.12 | 1.12 – 2.8 | > 7.1 |
| III (Жёсткие) | 75 – 300 | 0.45 – 1.8 | 1.8 – 4.5 | > 11.2 |
| IV (Особо жёсткие) | 300 – 1000 | 0.71 – 2.8 | 2.8 – 7.1 | > 18.0 |
Спектральный анализ и частоты дефектов
Простого измерения уровня вибрации часто недостаточно для определения конкретного дефекта. Для идентификации используют спектральный анализ (БПФ, быстрое преобразование Фурье). Каждый тип дефекта генерирует вибрацию на своей характерной частоте.
Для подшипников качения частоты дефектов рассчитывают по геометрическим параметрам узла. Формулы:
Где: n, количество тел качения; f_r, частота вращения вала (Гц); d, диаметр тела качения; D, диаметр подшипникового узла; \alpha, угол контакта (обычно 0° для шариковых подшипников).
Пример: подшипник с 9 шариками диаметром 8 мм в узле диаметром 52 мм при скорости 1500 об/мин (25 Гц). Частота дефекта наружного кольца (BPFO) составит около 89.4 Гц. Пик на этой частоте в спектре вибросигнала однозначно указывает на повреждение наружной дорожки подшипника.
Термографический контроль и тепловые режимы
Перегрев, следствие повышенных потерь энергии (механических или электрических) или нарушения теплоотвода. Контроль температуры позволяет оценить состояние изоляции и смазки.
Классы изоляции и допустимые температуры
По ГОСТ IEC 60034-1 предельно допустимые превышения температуры обмоток над температурой окружающей среды (принимается за 40°C) зависят от класса изоляции.
| Класс изоляции | Метод измерения | Макс. превышение, °C | Макс. температура, °C |
|---|---|---|---|
| A | Сопротивление | 60 | 105 |
| E | Сопротивление | 75 | 120 |
| B | Сопротивление | 80 | 130 |
| F | Сопротивление | 105 | 155 |
| H | Сопротивление | 125 | 180 |
Правило Монтзингера
Срок службы изоляции зависит от температуры нелинейно. Правило Монтзингера гласит: повышение температуры обмотки сверх номинальной на каждые 8–10°C сокращает срок службы изоляции вдвое.
Где L, фактический срок службы, L_base, базовый срок службы при номинальной температуре T_nom, T_act, фактическая температура.
Пример: изоляция класса F (155°C) с базовым ресурсом 20 000 часов. Повышение температуры до 175°C снизит ресурс до 5 000 часов. Локальные перегревы (hot spots), выявляемые тепловизором, часто опаснее равномерного нагрева, потому что указывают на точечные дефекты вроде плохого контакта в клеммной коробке.
Электрическая диагностика: токи и изоляция
Электрические параметры позволяют выявить проблемы, которые не видны при вибродиагностике: межвитковые замыкания и асимметрию фаз.
Асимметрия токов
При нормальной работе АД токи в фазах равны. Отклонение говорит о проблемах в сети или в двигателе. Коэффициент асимметрии рассчитывается так:
Допустимая асимметрия токов, не более 2%. Превышение (особенно больше 10%) требует немедленного вмешательства: даже небольшая асимметрия напряжения вызывает значительный перекос токов и перегрев.
Оценка состояния изоляции
Для оценки диэлектрических свойств изоляции применяют мегаомметр. Ключевые индексы:
- Коэффициент абсорбции (DA): отношение сопротивления через 60 секунд к сопротивлению через 30 секунд (
R60/R30). Значение меньше 1.1 говорит об увлажнении или загрязнении изоляции. - Поляризационный индекс (PI): отношение сопротивления через 10 минут к сопротивлению через 1 минуту (
R10/R1). Для двигателей среднего напряжения PI должен быть больше 2.0, для низковольтных, больше 1.5.
Акустический мониторинг и спектральный анализ
Анализ акустических сигналов дополняет вибродиагностику. Метод спектрального анализа тока статора (MCSA) позволяет выявлять дефекты ротора без установки датчиков вибрации.
При обрыве стержней ротора в спектре тока появляются боковые полосы на частотах:
Где s, скольжение двигателя. Для сети 50 Гц и скольжения 3% эти частоты, 47 Гц и 53 Гц. Пики на этих частотах являются диагностическим признаком повреждения ротора.
Сводная таблица: Симптом, Причина, Метод проверки
| Симптом | Вероятная причина | Метод проверки |
|---|---|---|
| Рост вибрации на 1x скорости | Дисбаланс ротора | Анализ спектра вибрации, проверка баланса |
| Рост вибрации на 1x и 2x скорости | Несоосность валов | Проверка центровки, анализ фазового сдвига |
| Высокочастотная вибрация (BPFO/BPFI) | Дефект подшипника | Спектральный анализ, ультразвуковая дефектоскопия |
| Перегрев корпуса/обмоток | Перегрузка, плохое охлаждение, асимметрия | Термография, измерение токов фаз |
| Гудение на 100/120 Гц | Электромагнитная вибрация | Измерение напряжения, проверка воздушного зазора |
| Низкое сопротивление изоляции | Влажность, старение, загрязнение | Мегаомметрия, тест PI/DA |
Регламент технического обслуживания
Периодичность диагностики зависит от критичности оборудования. Рекомендуемые интервалы, ниже.
| Метод диагностики | Критически важные двигатели | Двигатели средней важности | Вспомогательные двигатели |
|---|---|---|---|
| Вибродиагностика | Ежемесячно | Ежеквартально | Раз в полгода |
| Тепловизионное обследование | Ежеквартально | Раз в полгода | Ежегодно |
| Измерение сопротивления изоляции | Ежеквартально | Раз в полгода | Ежегодно |
| Спектральный анализ токов | Раз в полгода | Ежегодно | При подозрении |
Диагностика неисправностей асинхронных электродвигателей требует комплексного подхода. Виброметрия выявляет механические проблемы, термография контролирует тепловые режимы и состояние изоляции, а электрические тесты (асимметрия токов, мегаомметрия) оценивают целостность обмоток. Соблюдение норм ISO и ГОСТ, регулярный мониторинг параметров позволяют предотвратить аварийные остановки и продлить срок службы оборудования.
