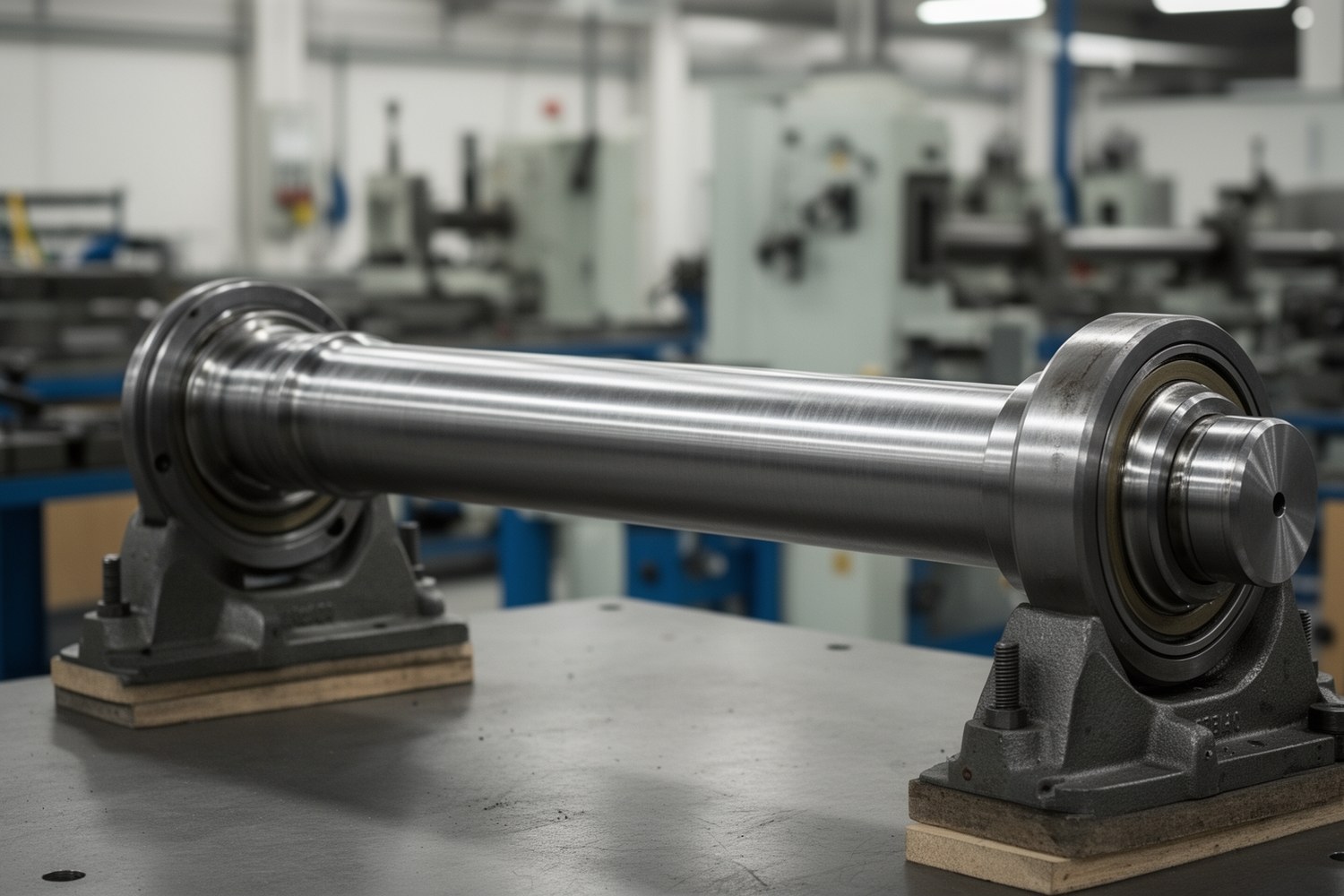

Расчёт динамической устойчивости полых валов выполняют, чтобы понять, сможет ли длинный вращающийся вал работать без резкого роста прогибов и вибраций. В инженерной задаче обычно находят критические частоты, сравнивают их с рабочей частотой вращения и проверяют чувствительность конструкции к дисбалансу, осевой нагрузке, опорам, демпфированию и гироскопическим эффектам.
- Динамическая устойчивость не заменяет расчёт прочности: вал может выдерживать напряжения, но работать в опасной вибрационной зоне.
- Для предварительной оценки используют модели балки Эйлера-Бернулли, Тимошенко, Джеффкотта и многомассовые схемы.
- Для сложных роторов с дисками, подшипниками, муфтами и переменным сечением нужен метод конечных элементов или специализированный роторно-динамический расчёт.
Что понимают под динамической устойчивостью полого вала
Полый вал большой длины при вращении ведёт себя как упругая роторная система. У него есть собственные формы изгибных колебаний и соответствующие им частоты. Если рабочая частота вращения приближается к одной из таких частот, даже небольшой дисбаланс может заметно увеличить амплитуду. Эту область называют околокритической.
В инженерной практике разделяют три задачи. Прочностной расчёт проверяет напряжения от кручения, изгиба и осевой силы. Расчёт жёсткости оценивает статические прогибы и углы поворота. Расчёт динамической устойчивости показывает, будет ли вал устойчиво вращаться в заданном диапазоне скоростей без резонансного роста колебаний.
Критическая частота вращения ротора не всегда равна изгибной собственной частоте неподвижной балки. Расхождение появляется из-за податливости подшипников, распределённых и сосредоточенных масс, гироскопических моментов, демпфирования и зависимости частот от скорости вращения.
Исходные данные для расчёта
Предварительный расчёт полых валов начинают с описания геометрии, материала и условий работы. Минимальный набор данных включает длину между опорами L, внешний диаметр D, внутренний диаметр d, плотность ρ, модуль упругости E, модуль сдвига G или коэффициент Пуассона ν, схему опирания, рабочую частоту n, осевые и радиальные нагрузки, ожидаемый дисбаланс и условия демпфирования.
| Параметр | Что задаёт | Влияние на устойчивость |
|---|---|---|
| L | Расстояние между расчётными опорами | При увеличении L критические частоты быстро снижаются, примерно пропорционально 1/L² для простой балки |
| D | Внешний диаметр | Повышает изгибную жёсткость, но увеличивает массу |
| d/D | Степень полости сечения | Влияет на массу, жёсткость, технологичность, балансировку и посадочные зоны |
| E и ρ | Упругость и масса материала | Чем выше E/ρ, тем выше собственные частоты при прочих равных условиях |
| Опоры | Жёсткость и граничные условия | Мягкие подшипники могут заметно снизить критические скорости относительно идеальной схемы |
| Дисбаланс | Возмущающая сила при вращении | Не меняет собственную частоту напрямую, но определяет амплитуды в околокритической зоне |
Геометрические характеристики полого сечения
Для круглого полого вала с постоянным сечением используют стандартные характеристики. Все размеры приводят к одной системе единиц: например, метры и паскали в СИ или миллиметры и мегапаскали в согласованной инженерной системе.
A, площадь поперечного сечения; D, внешний диаметр; d, внутренний диаметр.
I, осевой момент инерции сечения относительно поперечной оси. Эта величина входит в изгибную жёсткость EI.
J, полярный момент инерции круглого полого сечения. Он важен для кручения и для некоторых роторно-динамических моделей.
Отношение d/D влияет на баланс массы и жёсткости. При увеличении внутреннего диаметра масса сначала уменьшается быстрее, чем падает изгибная жёсткость, поэтому полый вал может быть выгоднее сплошного по удельной жёсткости. Но при тонкой стенке появляются дополнительные ограничения: технологические допуски, овальность, местная устойчивость, посадочные напряжения, балансировка и чувствительность к повреждениям.

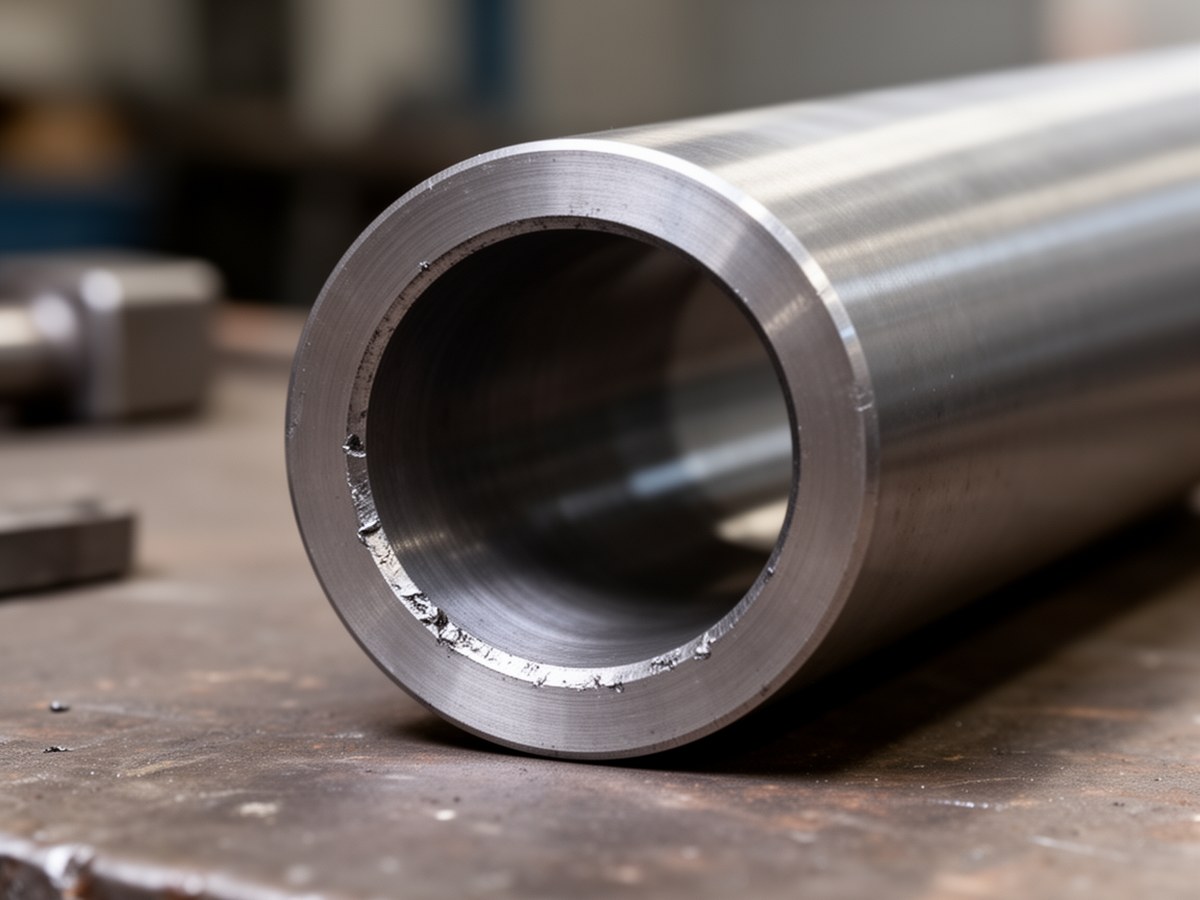

Сечение полого вала
Фотография уместна рядом с формулами A, I и J, где объясняется роль D и d.
Какие факторы влияют на критическую частоту
Геометрия
Большое отношение L/D делает вал гибким. Для длинных валов первая изгибная форма обычно задаёт нижнюю границу безопасного диапазона скоростей.
Опоры
Идеальные шарнирные или жёсткие опоры редко совпадают с реальными подшипниками. Жёсткость корпуса, зазоры и податливость основания могут сместить критические частоты.
Демпфирование
Демпфирование ограничивает амплитуды при прохождении резонансной зоны, но само по себе не делает опасную частоту безопасной.
Гироскопические эффекты
На высоких скоростях вращения собственные частоты прямой и обратной прецессии расходятся. Для таких случаев нужна диаграмма Кэмпбелла или эквивалентный анализ.
Осевое сжатие снижает эффективную изгибную жёсткость и уменьшает критическую скорость. Растягивающая осевая сила, наоборот, может повысить устойчивость по изгибной форме, но её нельзя использовать как универсальный способ стабилизации без расчёта узлов и нагрузок.
Выбор расчётной модели
Модель выбирают по эффектам, которые заметно влияют на конкретный вал. Простая схема ускоряет расчёт, но требует больше допущений. Для предварительной оценки длинного однородного вала часто достаточно балки Эйлера-Бернулли, а для ответственных роторов применяют более подробную модель.
| Модель | Когда применима | Основные ограничения |
|---|---|---|
| Балка Эйлера-Бернулли | Длинный вал, малые прогибы, постоянное сечение, низшие изгибные формы | Не учитывает деформацию сдвига, инерцию поворота сечения и реальную податливость опор |
| Балка Тимошенко | Валы с умеренным L/D, более высокие формы, толстостенные участки | Требует корректного задания G, коэффициента сдвига и граничных условий |
| Модель Джеффкотта | Учебная и первичная оценка ротора с сосредоточенной массой на гибком валу | Сильно упрощает распределённую массу, опоры и реальные формы колебаний |
| Многомассовая модель | Вал с дисками, муфтами, шкивами и несколькими участками | Точность зависит от дискретизации и параметров связей |
| МКЭ | Сложная геометрия, переменные сечения, реальные подшипники, гироскопика, диаграммы Кэмпбелла | Нужны проверенные исходные данные, сеточная сходимость и инженерная интерпретация результатов |
Предварительная оценка первой критической частоты
Для однородного полого вала постоянного сечения на двух шарнирных опорах первую изгибную собственную частоту можно оценить по модели Эйлера-Бернулли. Формула относится к первой форме шарнирно опёртой балки без сосредоточенных масс, ступеней, упругих подшипников и заметного влияния сдвига. Она подходит как первый фильтр, но для сложных валов требует уточнения.
ω₁, первая круговая собственная частота, рад/с; E, модуль упругости; I, осевой момент инерции; ρA, масса единицы длины; L, расстояние между опорами.
f₁ выражают в Гц, nкр получают в об/мин. В такой записи nкр является приближением к первой критической скорости вращения для простой роторной схемы.
Для других условий закрепления коэффициент формы отличается. Заделки, консольные участки, упругие опоры и промежуточные подшипники меняют спектр частот. Поэтому в расчёте важно сначала выбрать расчётную схему, а не подставлять фактическую длину в формулу механически.
Модель Тимошенко учитывает деформацию сдвига и инерцию поворота сечения. Для длинных тонких валов их вклад обычно мал, а для более толстых участков и высоких форм может быть заметен. Простые поправочные коэффициенты применяют только как ориентировочную оценку порядка влияния. Для проектного вывода задачу решают в балочной или конечно-элементной постановке с реальными опорами и массами.
Связь критической частоты балки и критической скорости ротора
В предварительном расчёте часто принимают, что первая критическая скорость вращения близка к первой изгибной собственной частоте неподвижной балки. Такое приближение допустимо для простой симметричной схемы с постоянным сечением и без выраженных гироскопических эффектов.
В реальном роторе критические скорости определяются пересечением линий возбуждения с собственными ветвями системы. На результат влияют подшипники, диски, муфты, распределение массы, демпфирование и направление прецессии. Поэтому для высокоскоростных машин проверяют не одну частоту, а набор форм и диаграмму Кэмпбелла.
Рабочий диапазон относительно критической скорости
Универсального безопасного отношения рабочей частоты к критической нет: требования зависят от назначения машины, норм, уровня ответственности, допустимых вибраций и режима прохода через резонанс. Для предварительной инженерной оценки полезно выделить зоны риска.
| Отношение nраб / nкр | Оценка зоны | Комментарий |
|---|---|---|
| До 0,7 | Обычно докритическая зона | Предварительный ориентир, а не проектный критерий. Нужно проверить опоры, гармоники и другие критические частоты |
| 0,7-1,3 | Околокритическая зона | Требует отдельной проверки амплитуд, демпфирования, балансировки и режима разгона |
| Более 1,3 | Закритическая зона | Допустима только при подтверждённой роторной динамике и контролируемом проходе через критическую скорость |
Границы 0,7 и 1,3 служат только предварительными инженерными ориентирами. Они не заменяют нормативные требования, расчёт виброотклика и критерии конкретной машины.
Проверяют не только основную частоту вращения nраб. Опасными могут быть кратные частоты возбуждения, зубцовые, лопастные и технологические гармоники, если они попадают в область собственных частот.
Учёт осевой нагрузки и рабочих возмущений
При сжимающей осевой силе вал приближается к статической потере устойчивости, поэтому первая критическая скорость снижается. Для простой предварительной оценки используют зависимость через критическую силу Эйлера.
Pкр, критическая сжимающая сила; Lэфф, приведённая длина, зависящая от закрепления.
nкр,0, критическая скорость без осевой сжимающей силы; P, действующая сила сжатия. Формула применима только при P меньше Pкр и при сохранении линейной расчётной схемы.
Дисбаланс создаёт центробежную силу, растущую с квадратом скорости. Он не обязательно сильно меняет собственные частоты, но определяет уровень вибрации на подходе к резонансу. Демпфирование влияет на пик амплитуды и скорость затухания колебаний. Внутреннее трение материала, демпфирование в подшипниках и демпфирование в основании могут действовать по-разному, поэтому их нежелательно заменять одним произвольным коэффициентом без проверки.
Практический порядок расчёта
- Задать геометрию: L, D, d, участки переменного сечения, посадочные места, отверстия и концентраторы.
- Собрать свойства материала: E, ρ, G или ν, допустимые напряжения и температурные поправки, если они существенны.
- Определить расчётную схему опор: шарнирная, упругая, консольная, многопролётная, с подшипниками конечной жёсткости.
- Вычислить A, I, J и массу единицы длины ρA.
- Выбрать модель: Эйлера-Бернулли для первичной оценки, Тимошенко для уточнения сдвига, многомассовую или МКЭ для сложного ротора.
- Оценить первую критическую частоту и, при необходимости, несколько следующих форм.
- Сравнить рабочие частоты, частоты разгона, выбега и гармоники возбуждения с критическими зонами.
- Проверить влияние дисбаланса, осевой нагрузки, демпфирования, массы муфт, дисков, шкивов и рабочих колёс.
- Если рабочая частота попадает в опасную область, перейти к уточняющему расчёту и конструктивным изменениям.
Что делать при попадании в опасную зону частот
Если рабочая частота, режим разгона или значимая гармоника попадает в околокритическую область, сначала уточняют модель, а затем выбирают инженерное решение. Типовые варианты:
- уменьшить пролёт между опорами или добавить промежуточную опору;
- изменить внешний диаметр, толщину стенки или распределение массы по длине;
- пересмотреть жёсткость и демпфирование подшипникового узла;
- улучшить балансировку ротора и снизить допустимый остаточный дисбаланс;
- изменить рабочую скорость или закон разгона, чтобы быстрее проходить резонансную область;
- уменьшить массу навесных элементов или изменить их расположение относительно опор.
Когда нужен МКЭ или роторно-динамическая модель
Метод конечных элементов нужен, когда вал нельзя представить однородной балкой: есть ступени, фланцы, посадки, диски, шлицы, отверстия, сложные подшипниковые узлы или несколько пролётов. В роторной динамике также учитывают гироскопические матрицы, демпфирование, жёсткость опор и зависимость собственных частот от скорости вращения.
Для высокоскоростных и ответственных машин одной формулы недостаточно. Обычно выполняют модальный анализ, строят диаграмму Кэмпбелла, оценивают критические скорости прямой и обратной прецессии, считают отклик на дисбаланс и проверяют допустимые вибрации. Аналитическая оценка остаётся полезной как контроль порядка величин и способ быстро заметить грубые ошибки в исходных данных.
Проверка результата
- Все ли размеры, модули и плотность приведены к согласованным единицам?
- Соответствует ли расчётная схема реальным опорам и подшипникам?
- Учтены ли диски, муфты, шкивы, рабочие колёса и другие навесные массы?
- Проверены ли несколько низших форм, а не только первая?
- Сравнены ли с критическими частотами гармоники возбуждения?
- Понятно ли, какие нормативы, испытания или расчёты нужны для окончательного решения?
Типичные ошибки и ограничения
| Ошибка | Почему опасна | Как снизить риск |
|---|---|---|
| Смешение единиц | Частоты могут отличаться на порядки | Вести расчёт в одной системе и проверять размерность формул |
| Идеальные опоры вместо реальных | Критические скорости оказываются завышенными | Учитывать жёсткость подшипников, корпуса и основания |
| Игнорирование навесных масс | Формы колебаний и частоты меняются | Вводить диски, муфты, шкивы и рабочие колёса в модель |
| Применение формулы Эйлера-Бернулли к короткому или сложному валу | Не учитываются сдвиг, инерция поворота и локальные эффекты | Переходить к Тимошенко, многомассовой модели или МКЭ |
| Оценка только первой критической частоты | Рабочий диапазон может пересекать следующую форму или гармонику | Проверять несколько низших частот и частоты возбуждения |
Вывод
Предварительный расчёт динамической устойчивости полых валов даёт инженерное понимание риска, но не доказывает безопасность окончательно. Он помогает выбрать разумную геометрию, увидеть опасные диапазоны скоростей и вовремя понять, нужна ли уточняющая модель. Для ответственных машин результат подтверждают нормативной проверкой, расчётом виброотклика, балансировкой, испытаниями или специализированной роторно-динамической моделью.
