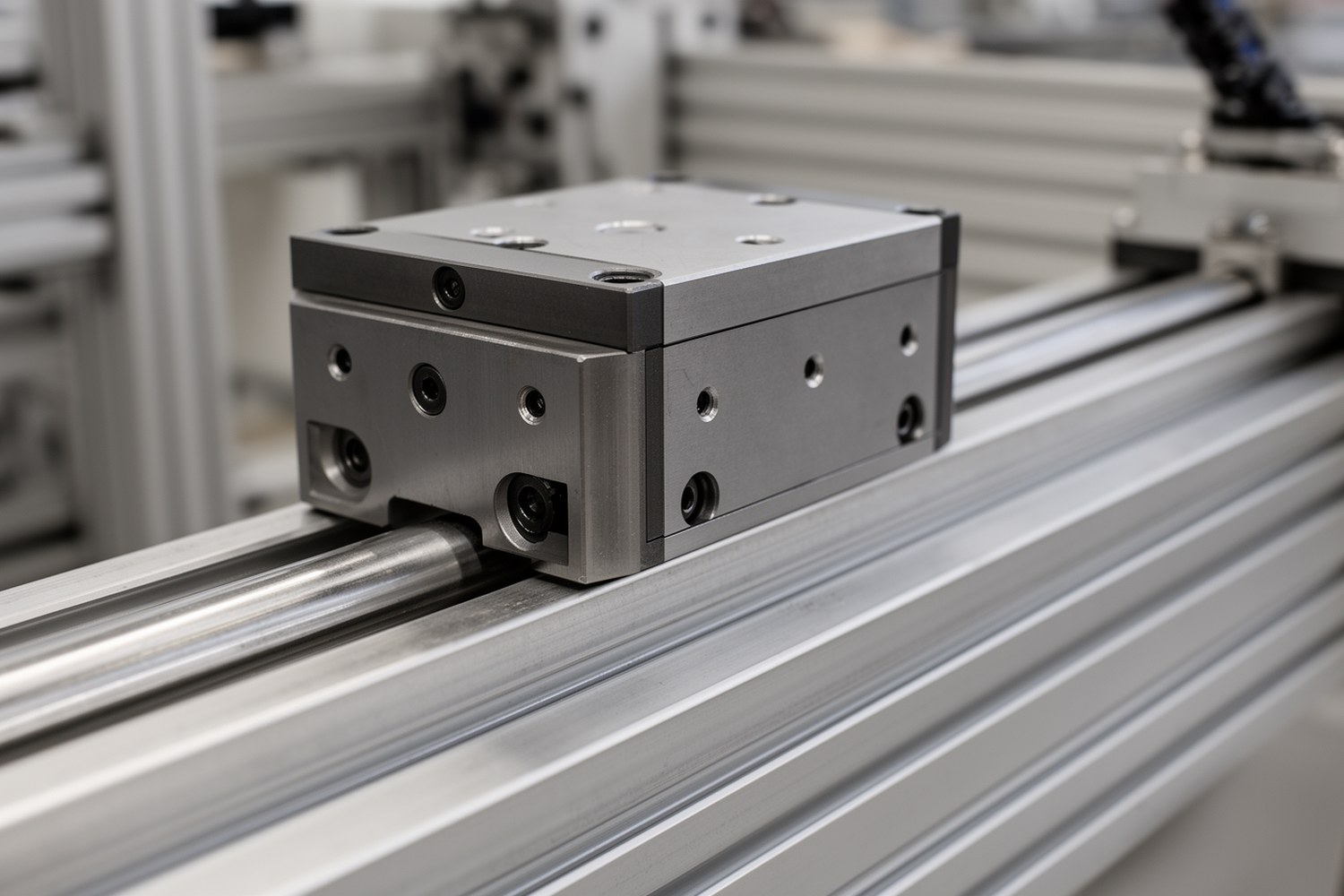

Динамические характеристики кареток линейных направляющих описывают работу узла перемещения в движении: разгон, торможение, переменные силы, моментные нагрузки, вибрации, трение и нагрев. Для скоростных станков, портальных систем, роботов и автоматизированных линий недостаточно выбрать каретку только по габариту или статической грузоподъёмности. Нужны проверка скорости, допустимого ускорения каретки, ресурса, жёсткости, преднатяга, смазки и условий монтажа.
- Динамическая грузоподъёмность C относится к работе при движении и используется для расчёта номинального ресурса.
- Предельная скорость зависит от серии, размера, уплотнений, смазки, преднатяга, длины хода, температуры и загрязнения.
- Повышение преднатяга увеличивает жёсткость, но одновременно повышает трение, нагрев и требования к геометрии монтажа.
- Обзорные сравнения типов кареток подходят для предварительного выбора, но не заменяют каталожную проверку конкретной серии.
Что называют динамическими характеристиками каретки
К динамическим характеристикам каретки линейной направляющей относят параметры, которые проявляются при движении под нагрузкой: допустимую линейную скорость, ускорение и замедление, динамическую грузоподъёмность, расчётный ресурс, сопротивление движению, жёсткость, уровень вибраций, демпфирование и тепловой режим.
Molykote G-Rapid Plus, 400 мл3 850 ₽ Без НДС
Цепное масло OKS 310 ISO VG: 150, 1 л0 ₽ Без НДС
HALS Klueber S88 Plus HCG-00-7, 0.7 л12 950 ₽ Без НДС
Molykote 33 Medium, 1 кг5 950 ₽ Без НДС
Krytox™ GPL 205, 1 кг - высокоэффективная фторсодержащая смазка21 000 ₽ Без НДС
KLUBER Isoflex Topas NCA 52, 1 кг14 950 ₽ Без НДС
Здесь полезно развести близкие понятия. Скорость каретки показывает фактическое перемещение в механизме. Предельная скорость серии задаёт каталожное ограничение конкретного исполнения. Динамическая грузоподъёмность C нужна для оценки ресурса при движении, а статическая грузоподъёмность C0 проверяет остаточные деформации при неподвижной, ударной или аварийной нагрузке.
Для одной конструкции рельса разные каретки могут иметь разные ограничения по скорости, ресурсу и преднатягу. На результат влияют длина блока, класс точности, тип сепаратора, уплотнения, смазка, ориентация установки и фактическая схема нагружения.
Типы кареток и поведение под динамической нагрузкой
Тип элемента качения определяет характер контакта с дорожкой, распределение напряжений, жёсткость и чувствительность к монтажным ошибкам. В профильных рельсовых направляющих обычно применяют каретки с рециркуляцией шариков или роликов. Перекрёстно-роликовые направляющие часто относятся к отдельному классу прецизионных линейных опор и не всегда служат прямым аналогом профильной рельсовой системы.
| Тип каретки | Элемент качения | Контакт | Динамическое поведение | Ограничения |
|---|---|---|---|---|
| Шариковая | Шарики с рециркуляцией | Точечный или близкий к точечному | Низкое сопротивление движению, хорошая пригодность для высоких скоростей, умеренная жёсткость | Меньшая несущая способность и демпфирование по сравнению с роликовыми решениями |
| Роликовая | Цилиндрические ролики | Линейный | Высокая жёсткость, высокая грузоподъёмность, лучшая устойчивость к моментам | Выше трение и требования к монтажу, предельная скорость часто ниже шариковых серий |
| Перекрёстно-роликовая | Ролики, ориентированные попеременно | Линейный в двух направлениях | Высокая точность и жёсткость в компактном узле, хорошее восприятие моментов | Чувствительность к перекосам, загрязнению и ошибкам базы; проверяется как отдельный тип направляющей |
| Игольчатая | Игольчатые ролики малого диаметра | Линейный | Компактность, высокая контактная жёсткость в ограниченном пространстве | Специальное решение, а не массовый аналог шариковых и роликовых профильных кареток; требует точных дорожек и стабильной смазки |
Нельзя считать один тип каретки универсально лучшим. Шариковая линейная каретка часто подходит для быстрых перемещений с умеренной нагрузкой. Роликовая каретка рельсовой направляющей предпочтительна, когда важны жёсткость, грузоподъёмность и устойчивость к моментам. Перекрёстно-роликовые узлы применяют там, где требуется компактная точная опора. Игольчатые решения используют в специальных компоновках, где их преимущества подтверждены расчётом и условиями смазки.
Факторы, ограничивающие скорость и ускорение
Скорость линейной направляющей в составе механизма ограничивается не только типом элемента качения. На неё влияют рециркуляция шариков или роликов, вязкость смазки, работа уплотнений, центробежные эффекты, нагрев, длина хода, частота реверсов, охлаждение, масса подвижного узла и собственные частоты всей конструкции.
| Фактор | Как влияет на динамику | Что проверять |
|---|---|---|
| Преднатяг | Повышает жёсткость, но увеличивает трение и нагрев | Класс преднатяга, усилие перемещения, температуру при цикле |
| Смазка | Недостаток смазки ускоряет износ, избыток может повышать сопротивление | Тип смазки, интервал подачи, совместимость со скоростью |
| Уплотнения | Защищают дорожки, но добавляют сопротивление движению | Исполнение уплотнений и фактическое усилие хода |
| Масса подвижного узла | Увеличивает инерционную нагрузку при разгоне и торможении | Силы разгона, моменты, запас по C и C0 |
| Профиль движения | Рывок при изменении ускорения возбуждает вибрации даже при той же максимальной скорости | Настройки привода, jerk, плавность разгона и торможения |
| Длина хода | При коротком ходе часть тел качения работает в повторяющейся зоне | Распределение износа, смазочный режим, ход относительно длины каретки |
| Монтажная геометрия | Перекос создаёт внутренние нагрузки, шум и локальный нагрев | Параллельность рельсов, плоскостность базы, момент затяжки |
Преднатяг линейной направляющей, жёсткость и нагрев
Преднатяг уменьшает зазоры в контакте тел качения и дорожек. Благодаря этому растёт жёсткость, повышается повторяемость позиционирования и уменьшаются микроперемещения под переменной нагрузкой. Но преднатяг не даёт бесплатного запаса точности: он увеличивает внутреннее трение, чувствительность к ошибкам монтажа и тепловыделение.
Низкий или нулевой преднатяг
Подходит для лёгких и скоростных перемещений, где важны малое сопротивление и низкий нагрев. Недостаток такого выбора: меньшая жёсткость при моментных нагрузках.
Средний преднатяг
Часто используется как компромисс для станочных и автоматизированных узлов: жёсткость выше, но тепловой режим ещё можно удерживать при правильной смазке и монтаже.
Высокий преднатяг
Применяется для точных и жёстких узлов, но требует качественной базы, точной параллельности рельсов и проверки температуры. При ошибках монтажа ресурс может резко снизиться.
Если после увеличения преднатяга выросли шум, сила перемещения и температура корпуса каретки, это не всегда признак повышения точности. Часто это сигнал о перекосе, избыточном внутреннем нагружении или неподходящей смазке.
Расчёт ресурса линейной направляющей и динамическая грузоподъёмность каретки
Расчёт ресурса линейной направляющей выполняют через динамическую грузоподъёмность C и эквивалентную динамическую нагрузку P. Методика зависит от производителя, поэтому формулы ниже дают базовую схему проверки, а не универсальный стандарт для всех серий.
где L обозначает номинальный ресурс пробега, C, динамическую грузоподъёмность, P, эквивалентную динамическую нагрузку, p, показатель степени для типа контакта, L0, базовый пробег. Во многих каталогах L0 задаётся как 50 км или 100 км в зависимости от производителя и принятой базы ресурса.
Для шариковых направляющих часто применяется показатель p = 3. Для роликовых систем показатель степени и поправочные коэффициенты нужно брать из каталога конкретной серии.
Эта запись показывает только принцип приведения сил и моментов к эквивалентной нагрузке. Реальные коэффициенты, допустимые сочетания нагрузок и порядок расчёта P берут из каталога производителя или из расчётного ПО для выбранной серии.
Инерционная нагрузка при разгоне зависит от массы подвижного узла m и ускорения a. Её добавляют к рабочим силам и моментам, особенно при частых пусках, остановках и реверсах.
Оценка тепловыделения через коэффициент трения μ, нагрузку F и скорость v полезна для предварительной проверки. Реальная температура зависит от корпуса, отвода тепла, смазки, уплотнений и длительности цикла.
Каталожные параметры, которые нужны для проверки
- динамическая грузоподъёмность C и статическая грузоподъёмность C0;
- допустимые моменты относительно основных осей каретки;
- класс точности, класс преднатяга и допустимое сопротивление движению;
- предельная скорость, допустимое ускорение и ограничения по короткому ходу;
- тип смазки, интервал смазки, совместимость с температурой и скоростью;
- сопротивление уплотнений и варианты защиты от загрязнения;
- монтажные допуски для базы, рельсов, затяжки и параллельности.
Подбор каретки линейной направляющей под режим работы
Практический подбор каретки линейной направляющей начинается с описания цикла. Нужно определить массу подвижного узла, силы резания или технологические нагрузки, моменты, скорость, ускорение, рывок, долю времени на высокой скорости, длину хода, требуемую точность и ожидаемый ресурс.
| Режим | Что важно | Типичная логика выбора |
|---|---|---|
| Высокая скорость | Малое трение, стабильная рециркуляция, умеренный нагрев | Чаще рассматривают шариковые каретки с подходящей смазкой и проверкой предельной скорости серии |
| Высокая нагрузка | Динамическая грузоподъёмность, моментная жёсткость, ресурс | Проверяют роликовые каретки, увеличенный размер направляющей или большее число кареток |
| Высокая точность | Жёсткость, преднатяг, повторяемость, монтажная база | Используют прецизионные классы, средний или высокий преднатяг, иногда перекрёстно-роликовые решения |
| Частые пуски и остановки | Инерционные силы, смазка, нагрев, усталостный ресурс | Проверяют нагрузку при разгоне, ресурс на цикл, температуру и отсутствие резонансных режимов |
| Загрязнённая среда | Защита дорожек, уплотнения, интервал обслуживания | Выбирают усиленную защиту, корректируют скорость и закладывают регулярную смазку |
Распределение нагрузки между несколькими каретками
В реальном узле часто работают два рельса и несколько блоков. Распределение нагрузки между ними может быть важнее выбора одного типа каретки. Момент от вынесенной массы, перекос портала или несимметричная технологическая сила перегружают отдельные блоки, поэтому расчёт выполняют для наиболее нагруженной каретки, а не только для суммарной массы узла.
Когда нужна роликовая каретка вместо увеличенной шариковой
Роликовую каретку обычно рассматривают, если шариковая система требуемого размера не даёт запаса по моментной жёсткости, усталостному ресурсу или стабильности под переменной нагрузкой. Увеличенная шариковая каретка может сохранить более лёгкий ход, но не всегда решает задачу жёсткости. Выбор проверяют по ресурсу, моментам, нагреву и требованиям к монтажной базе.
Монтаж линейных направляющих и практические ограничения
Динамика каретки связана со всей системой линейного перемещения. Даже правильно выбранный блок линейной направляющей не компенсирует недостаточную жёсткость рамы, перекос рельсов, слабый привод, резонанс портала или неподходящую смазку.
Критичны плоскостность посадочных поверхностей, параллельность рельсов, высотное согласование опор, порядок затяжки винтов и чистота баз. При установке двух рельсов внутренние напряжения от перекоса могут быть выше рабочей нагрузки. Это проявляется ростом усилия хода, нагревом, шумом и снижением ресурса.
Загрязнение также меняет динамические характеристики. Абразивная пыль, стружка, высохшая смазка и остатки СОЖ повреждают дорожки качения и уплотнения. Для скоростных узлов важно не только наличие защиты, но и реальный интервал смазки при заданном цикле.
Типовые ошибки выбора и монтажа
| Признак | Вероятная причина | Что проверить |
|---|---|---|
| Локальный нагрев одной каретки | Перекос рельсов, избыточный преднатяг, загрязнение | Параллельность, силу перемещения, состояние дорожек |
| Рост шума на скорости | Недостаток смазки, вибрации, повреждение элементов качения | Смазочный интервал, частоты конструкции, состояние уплотнений |
| Неравномерный ход | Неплоскостность базы или ошибка затяжки | Геометрию посадки, последовательность монтажа, момент затяжки |
| Потеря точности после короткой работы | Недоучёт моментных нагрузок или тепловой деформации | Схему нагружения, ресурс, температуру, жёсткость рамы |
| Быстрое загрязнение смазки | Недостаточная защита зоны направляющих | Уплотнения, защитные элементы, условия окружающей среды |
| Вибрации при разгоне | Резонанс конструкции или слишком агрессивный профиль движения | Собственные частоты, настройки привода, ускорение и jerk |
Краткий порядок проверки
- Задать силы, моменты, массу подвижного узла, ход и цикл движения.
- Рассчитать инерционные нагрузки при разгоне, торможении и реверсе.
- Проверить распределение нагрузки между рельсами и каретками.
- Определить эквивалентную динамическую нагрузку по методике производителя.
- Проверить ресурс по C, P и базовому пробегу 50 или 100 км, принятому в каталоге.
- Выбрать тип каретки и класс преднатяга под требуемую жёсткость.
- Проверить скорость, допустимое ускорение, смазку, уплотнения и тепловой режим.
- Сверить требования к базе, параллельности рельсов и процедуре монтажа.
Надёжный выбор каретки опирается на полный режим работы, а не на одну максимальную скорость. Для динамически нагруженного узла важны нагрузка, моменты, преднатяг, смазка, температура, монтажная точность, профиль движения и ресурс наиболее нагруженной каретки.
