Длинные каретки линейных направляющих представляют собой удлиненные блоки профильной рельсовой направляющей с увеличенной опорной базой вдоль рельса. Такая конструкция распределяет нагрузку на большее число тел качения и повышает устойчивость узла к моментным нагрузкам. Расчет нагрузочной способности при этом нельзя сводить к одной вертикальной силе: для выбора каретки учитывают силы, моменты, предварительный натяг, точность монтажа, смазку, загрязнения и требуемый ресурс.
Коротко главное
- Длинная каретка представляет собой удлиненный блок профильной рельсовой направляющей с большей базой контакта вдоль рельса.
- При выборе проверяют силы, моменты, C, C0, P, P0, предварительный натяг, точность, смазку, монтажную базу и расчетный ресурс.
- Если нагрузка действует с большим плечом, две разнесенные короткие каретки часто устойчивее одной длинной.
- Длинная каретка полезна при консольных нагрузках, ограниченном месте под опоры и требованиях к жесткости.
- Увеличенная длина не компенсирует плохую монтажную базу, перекос рельсов или недостаточную защиту от загрязнений.
- Окончательные значения C, C0, допустимых моментов и коэффициентов берут из каталога конкретной серии.
Что такое длинная каретка линейной направляющей
Каретка линейной направляющей представляет собой подвижный блок профильной рельсовой направляющей. Она перемещается по рельсу через шарики или ролики, которые катятся по дорожкам качения. Длинная каретка отличается от стандартной увеличенной длиной корпуса и большей базой контакта вдоль направления движения.
В каталогах такие исполнения могут обозначаться как long, extended, удлиненные или повышенной грузоподъемности. Само название не дает расчетной характеристики: инженер должен смотреть фактические параметры серии, включая динамическую грузоподъемность C, статическую грузоподъемность C0, допустимые моменты Mx, My, Mz, класс точности и варианты предварительного натяга.
Чем длинная каретка отличается от стандартной
Главное отличие не в большем корпусе, а в распределении контактов внутри узла. При той же ширине рельса длинная каретка обычно имеет больше тел качения в рабочей зоне и большее расстояние между крайними зонами контакта. Это повышает сопротивление моментам вокруг поперечных осей, но увеличивает габарит, стоимость и чувствительность к качеству базы.
| Критерий | Стандартная каретка | Длинная каретка |
|---|---|---|
| Опорная база | Компактная, удобна при плотной компоновке | Увеличена вдоль рельса, лучше работает с моментами |
| Грузоподъемность | Определяется серией и типоразмером | Часто выше в той же серии, но прирост уточняется по каталогу |
| Моментная жесткость | Ограничена короткой базой контакта | Выше при моментах, связанных с продольным плечом нагрузки |
| Монтаж | Менее чувствительна к локальным отклонениям базы | Сильнее реагирует на неплоскостность, перекос и несоосность |
| Габарит и ход | Занимает меньше места по рельсу | Уменьшает полезный ход при той же длине рельса |
| Стоимость узла | Обычно ниже | Обычно выше, но иногда заменяет пару коротких кареток |

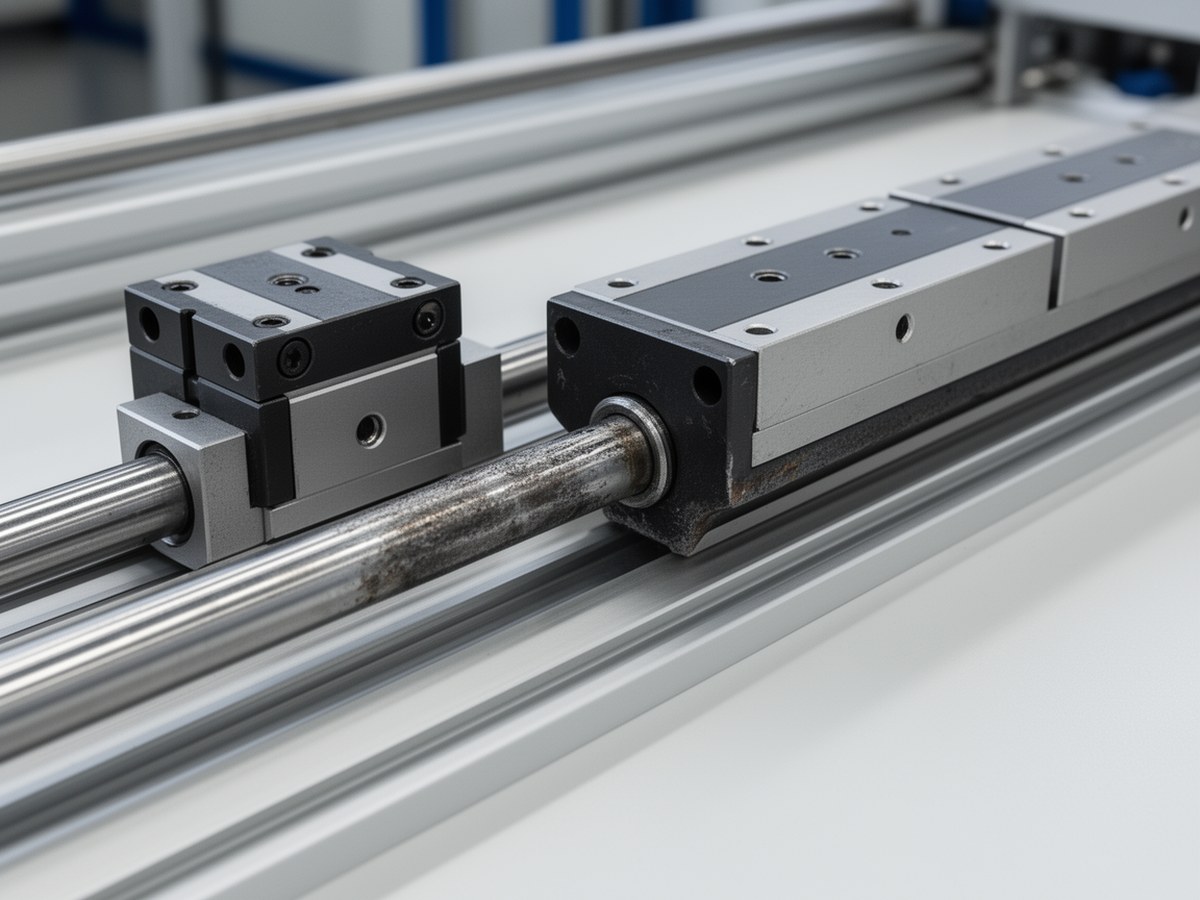

Сравнение габарита и опорной базы
Изображение уместно после таблицы отличий, чтобы визуально показать разницу длины корпуса без подписей на самой картинке.
Когда применяют длинные каретки
Длинные каретки выбирают для узлов, где нагрузка действует не только вниз, но и создает заметный момент. Типичные примеры: консольные столы, вертикальные оси, портальные механизмы, суппорты станков, оси автоматизации с тяжелым инструментом, захваты с вынесенным центром масс.
Подходящие условия: нагрузка расположена с выносом от рельса; нужно уменьшить угловую деформацию узла; количество кареток ограничено компоновкой; важна стабильность движения под переменной нагрузкой; доступна жесткая и обработанная монтажная база.
Ограничения: не хватает длины хода с учетом увеличенного корпуса; база недостаточно плоская или рельсы трудно выставить параллельно; нагрузка лучше воспринимается разнесенными опорами; среда содержит стружку, абразив или пыль без надежной защиты; избыточный предварительный натяг приводит к нагреву и росту сопротивления.
Длинная каретка или две короткие каретки
Одна длинная каретка может быть удачным решением, если узел должен оставаться компактным, а моментная нагрузка умеренная и укладывается в допустимые значения каталога. Она упрощает компоновку, сокращает число монтажных элементов и может дать достаточную жесткость без второй каретки.
Две короткие каретки на одном рельсе или на двух параллельных рельсах часто лучше, когда есть место для разнесения опор. Увеличенное расстояние между каретками создает большее плечо восприятия момента, поэтому нагрузка распределяется спокойнее. Это особенно важно для длинных порталов, широких столов и узлов с большим выносом центра масс.
Пример инженерной развилки: на вертикальной оси установлен консольный инструмент. Если вынос небольшой, а каталог подтверждает запас по моментам, может хватить одной длинной каретки. Если инструмент вынесен далеко от рельса, рациональнее проверить схему с двумя разнесенными короткими каретками: большая база между опорами часто снижает нагрузку на каждую каретку и уменьшает угловую деформацию.
Практическое правило: если момент возникает из-за большого плеча нагрузки, сначала оценивают возможность разнести опоры. Длинная каретка помогает в компактном узле, но не всегда заменяет геометрически более устойчивую схему с двумя разнесенными каретками.
Шариковые и роликовые длинные каретки
По типу тел качения длинные каретки чаще делят на шариковые и роликовые. Шариковые исполнения обычно выбирают для плавного хода, умеренных и высоких скоростей, хорошей универсальности. Роликовые применяют для повышенной жесткости и нагрузочной способности, но они требовательнее к монтажу и качеству базовых поверхностей.
| Параметр | Шариковая длинная каретка | Роликовая длинная каретка |
|---|---|---|
| Контакт | Точечный контакт шариков с дорожками | Линейный контакт роликов с дорожками |
| Плавность и скорость | Хорошо подходит для быстрых перемещений | Скорость обычно ниже, требования к смазке выше |
| Жесткость | Достаточная для многих осей автоматизации и станков | Выше при корректном монтаже и выбранном преднатяге |
| Нагрузочная способность | Средняя или высокая в зависимости от серии | Обычно выше в сопоставимом типоразмере |
| Чувствительность к ошибкам | Умеренная | Повышенная: перекос быстрее приводит к локальным перегрузкам |
Исходные данные для расчета
Перед выбором длинной каретки по каталогу нужно собрать исходные данные. Минимальный набор: масса перемещаемого узла, координаты центра тяжести, положение инструмента или заготовки, ускорения и торможения, число рельсов и кареток, направление рабочих сил, режим работы, требуемый ресурс, длина хода, ориентация оси, температура, загрязнения и требования к точности.
Если часть данных неизвестна, расчет лучше вести по нескольким сценариям: номинальный режим, максимальная рабочая нагрузка, пуск и торможение, аварийная остановка или транспортное положение.
Нагрузочная способность и моментные нагрузки
Расчет нагрузочной способности длинной каретки начинается с описания схемы нагружения. Нужно определить радиальные и боковые силы, массу перемещаемого узла, ускорения, торможения, ударные факторы и моменты вокруг осей. Для профильных рельсовых направляющих моментная нагрузка обычно задается через Mx, My и Mz, но направления этих моментов у производителей могут отличаться по принятой системе координат. Перед применением формул нужно сверить схему осей в каталоге конкретной серии.
Статическая грузоподъемность C0 используется для проверки неподвижных или медленно движущихся узлов, а также пиковых нагрузок. Динамическая грузоподъемность C нужна для оценки ресурса при движении. Эквивалентные нагрузки P0 и P приводят реальные силы и моменты к условной расчетной нагрузке на каретку.
Один из возможных обобщенных способов записи эквивалентной статической нагрузки:
P0 = X0 · Fr + Y0 · Fa + Mx / Lx + My / Ly + Mz / Lz
P0 означает эквивалентную статическую нагрузку, Fr и Fa, радиальную и осевую составляющие, Mx, My, Mz, действующие моменты. Величины Lx, Ly, Lz нельзя считать универсальными плечами: в каталогах они могут задаваться как эквивалентные плечи, коэффициенты пересчета, допустимые моменты или через отдельные условия комбинированной нагрузки. Коэффициенты X0 и Y0 также берут из каталога.
fs = C0 / P0
fs означает коэффициент статической безопасности. Минимально допустимое значение выбирают по условиям работы: для спокойных узлов оно ниже, для ударов, вибраций, высокой точности и вертикальных осей требуется больший запас.
Если каталог дает отдельные допустимые моменты, проверку выполняют не только через эквивалентную нагрузку, но и по каждому моменту. При комбинированном нагружении важно учитывать совместное действие сил и моментов: запас по вертикальной силе не гарантирует запас по рысканию, крену или тангажу.
Проверка ресурса
Ресурс линейной направляющей оценивают по динамической грузоподъемности C и эквивалентной динамической нагрузке P. Для длинной каретки это особенно важно: повышенная статическая способность не означает автоматически достаточный ресурс при частых ускорениях, вибрации или плохой смазке.
Один из возможных обобщенных способов записи эквивалентной динамической нагрузки:
P = X · Fr + Y · Fa + Mx / Lx + My / Ly + Mz / Lz
P означает эквивалентную динамическую нагрузку. Коэффициенты X, Y и правила учета моментов берут из каталога конкретной каретки. У некоторых производителей расчет комбинированной нагрузки задается иначе: через отношения к допустимым моментам, поправочные коэффициенты или отдельные таблицы условий применения.
L = (C / P)^p · Lbase
L означает расчетный пробег, C, динамическую грузоподъемность, P, эквивалентную динамическую нагрузку. Показатель p обычно принимают равным 3 для шариковых систем и 10/3 для роликовых, если каталог не задает иной порядок. Lbase, базовая длина ресурса, принятая производителем. В разных каталогах она может составлять, например, 50 км или 100 км, поэтому сравнивать C и ресурс разных серий без учета этой базы некорректно.
На практике расчет корректируют коэффициентами условий работы: температурой, характером нагрузки, вибрацией, загрязнением, качеством смазки, точностью монтажа. Для ответственных узлов полезно считать несколько режимов: номинальный, пиковый и аварийный или транспортный.
Точность, предварительный натяг и жесткость
Предварительный натяг уменьшает люфт и повышает жесткость, но увеличивает сопротивление движению, тепловыделение и требования к геометрии базы. Для длинной каретки этот эффект заметнее: удлиненная зона контакта хуже переносит перекос и локальную неплоскостность.
Класс точности выбирают по задаче. Для вспомогательной оси автоматизации часто достаточно нормального класса, если нет высоких требований к позиционированию. Для станков, измерительных систем и прецизионных подач важны отклонения высоты, параллельность, повторяемость и стабильность предварительного натяга в сборке.
Монтаж и эксплуатационные ограничения
Длинная каретка работает как задумано только на жесткой и правильно обработанной монтажной базе. Неплоскостность, перекос рельсов, неравномерная затяжка крепежа и загрязнение дорожек создают локальные напряжения. В результате расчетная грузоподъемность на бумаге может не реализоваться в узле.
При монтаже проверяют плоскостность посадочной поверхности под рельс, параллельность рельсов в двухрельсовой системе, наличие базового уступа или другой надежной привязки, момент затяжки крепежа, порядок протяжки и свободный ход каретки без заеданий после сборки.
На ресурс влияют тип смазки и интервал обслуживания, торцевые и боковые уплотнения, защита от стружки, пыли и абразива, температура, попадание охлаждающей жидкости, ударные нагрузки при пусках, торможениях и аварийных остановах.
Как читать каталог производителя
В каталоге выбранной серии нужно найти не только габариты. Для расчета важны C, C0, допустимые моменты Mx, My, Mz, схема координат, коэффициенты для P и P0, классы точности, уровни предварительного натяга, высота сборки, варианты фланца, уплотнения, смазочные каналы, допустимые условия монтажа и требования к базовым поверхностям.
У разных производителей длинные каретки отличаются системой обозначений, геометрией дорожек качения, высотой и шириной фланца, длиной корпуса, уплотнениями и вариантами смазки. Даже если каретка подходит к рельсу по ширине или крепежным отверстиям, она не всегда взаимозаменяема с другой серией из-за высоты сборки, преднатяга, геометрии дорожек и допустимых моментов.
Алгоритм выбора длинной каретки по каталогу
- Описать схему нагрузки: массу узла, положение центра тяжести, вынос инструмента или заготовки, ускорения и торможения.
- Разложить нагрузки на силы и моменты для каждой каретки в наиболее тяжелых режимах.
- Проверить, нужна ли одна длинная каретка или лучше применить две разнесенные короткие каретки.
- Выбрать тип тел качения: шарики для плавности и скорости, ролики для большей жесткости и тяжелых режимов.
- По каталогу проверить C0, C, допустимые Mx, My, Mz и коэффициент статической безопасности.
- Оценить расчетный ресурс по P, C, базовой длине ресурса и коэффициентам условий работы.
- Назначить класс точности и предварительный натяг с учетом требований к люфту, нагреву и монтажной базе.
- Выбрать уплотнения, смазку и защиту направляющей под среду эксплуатации.
- Проверить габариты: длину каретки, доступный ход, крепеж, высоту сборки и возможность обслуживания.
Типичные ошибки выбора
| Ошибка | Возможное последствие | Как проверять |
|---|---|---|
| Выбор только по вертикальной нагрузке | Перегруз по моменту и быстрый износ дорожек | Считать Mx, My, Mz и комбинированную нагрузку |
| Замена двух опор одной длинной без проверки плеча | Недостаточная угловая жесткость узла | Сравнить схемы по моментам и деформациям |
| Слишком высокий предварительный натяг | Рост сопротивления, нагрев, снижение ресурса | Выбирать натяг под точность и качество базы |
| Недостаточная точность монтажа | Заедание, шум, локальная перегрузка тел качения | Контролировать плоскостность и параллельность |
| Не учтен доступный ход | Каретка физически ограничивает перемещение при прежней длине рельса | Проверять ход с учетом длины корпуса, ограничителей и защит |
| Игнорирование загрязнений | Повреждение дорожек, потеря плавности хода | Назначать уплотнения, защиту и регламент смазки |
Вывод
Длинная каретка линейной направляющей подходит для компактных узлов, где важны нагрузочная способность, моментная жесткость и устойчивость перемещения. Но ее выбирают не как универсально более прочную замену стандартной каретки, а как расчетный элемент конкретной схемы. Надежный выбор требует проверки сил, моментов, ресурса, предварительного натяга, точности монтажа, доступного хода и условий эксплуатации по каталогу выбранной серии.
