Эксплуатационные характеристики линейных подшипников определяют кинематические и динамические возможности систем линейного перемещения. Расчет скоростных режимов, действующих нагрузок, температурных колебаний и вибрационного фона помогает инженеру спроектировать надежный узел, снизить износ компонентов и предотвратить преждевременное усталостное разрушение металла.
- Кинематика включает предельные скорости до 5 м/с и ускорения до 50 м/с².
- Динамика охватывает расчет номинального ресурса, эквивалентной нагрузки и статического запаса прочности.
- Термодинамика описывает влияние типа смазки на температурный баланс узла.
- Виброакустика задает нормирование виброскорости и виброускорения.
Кинематические характеристики
Параметры работы линейных направляющих зависят от кинематических возможностей тел качения и системы их рециркуляции. Максимальная скорость и ускорение определяются геометрией дорожек качения, типом сепаратора и вязкостью применяемого смазочного материала.
LUBE LHL-X100-7, 700 мл5 950 ₽ Без НДС
KLUBER Altemp Q NB 50, 750 г18 950 ₽ Без НДС
KLUBER Isoflex NBU 15, 400 г8 950 ₽ Без НДС
Molykote G-Rapid Plus, 400 мл3 850 ₽ Без НДС
Цепное масло OKS 310 ISO VG: 150, 1 л0 ₽ Без НДС
HALS Klueber S88 Plus HCG-00-7, 0.7 л12 950 ₽ Без НДС
| Тип линейного подшипника | Максимальная скорость (м/с) | Рекомендуемая рабочая скорость (м/с) | Предельное ускорение (м/с²) |
|---|---|---|---|
| Шариковые (с рециркуляцией) | 5.0 | 3.0 | 50 |
| Роликовые | 3.0 | 2.0 | 30 |
| Игольчатые | 2.0 | 1.5 | 20 |
| Скольжения (полимерные) | 1.5 | 0.5 - 1.0 | 15 |
При превышении предельных ускорений тела качения проскальзывают по направляющей. Это вызывает задиры на рабочих поверхностях и резкий рост температуры.
Динамика и нагрузочная способность
Нагрузочную способность оценивают по статической (C0) и динамической (C) грузоподъемности. Статическая грузоподъемность задает предел, когда остаточная деформация тел и дорожек качения достигает 0.0001 диаметра тела качения. Динамическая грузоподъемность нужна для расчета усталостного ресурса.
Расчет номинального ресурса (L10)
Номинальный ресурс означает расчетный пробег в метрах или километрах. Девяносто процентов идентичных подшипников из партии проходят его без появления признаков усталостного выкрашивания (питтинга).
Здесь L_{10} обозначает номинальный ресурс в километрах. Переменная C является базовой динамической грузоподъемностью в ньютонах, P соответствует эквивалентной динамической нагрузке в ньютонах. Буква p выступает показателем степени, равным 3 для шариковых и 10/3 для роликовых подшипников.
Эквивалентная динамическая нагрузка
На практике каретка воспринимает разнонаправленные силы и изгибающие моменты. Эквивалентная нагрузка сводит этот сложный векторный комплекс к единому значению.
Переменные F_r и F_a обозначают радиальную и осевую составляющие нагрузки. Коэффициенты X и Y зависят от конструкции подшипника.
Статический коэффициент запаса прочности
Статический запас прочности (fs) рассчитывают для предотвращения пластических деформаций при ударных нагрузках или кратковременных перегрузках.
Здесь C_0 обозначает базовую статическую грузоподъемность, а P_0 является максимальной эквивалентной статической нагрузкой. В нормальных условиях работы fs составляет не менее 1.0-2.0. При ударных нагрузках показатель возрастает до 3.0-5.0.
Влияние преднатяга
Преднатяг создают за счет установки шариков увеличенного диаметра. Это устраняет зазоры и повышает жесткость узла. Дополнительная внутренняя нагрузка суммируется с внешней эквивалентной. В результате снижается расчетный ресурс L10 и увеличивается тепловыделение.
Термодинамика и режимы смазки
Температурный режим напрямую зависит от скорости перемещения, величины преднатяга и типа применяемой смазки. Стандартные линейные подшипники рассчитаны на работу при температурах от -20°C до +80°C. Превышение +80°C приводит к деградации пластиковых сепараторов и торцевых уплотнений.
Консистентная (пластичная) смазка
Применяется при скоростях до 2-3 м/с. Обеспечивает хорошую защиту от коррозии и удержание внутри каретки. Главный недостаток заключается в низкой теплоотдаче. При высоких скоростях вызывает гидродинамическое сопротивление и локальный перегрев узла.
Жидкая (циркуляционная) смазка
Используется в высокоскоростных системах (свыше 3 м/с) и при интенсивном тепловыделении. Постоянный проток масла эффективно отводит тепло от зоны контакта тел качения и вымывает продукты износа, стабилизируя температурный баланс.

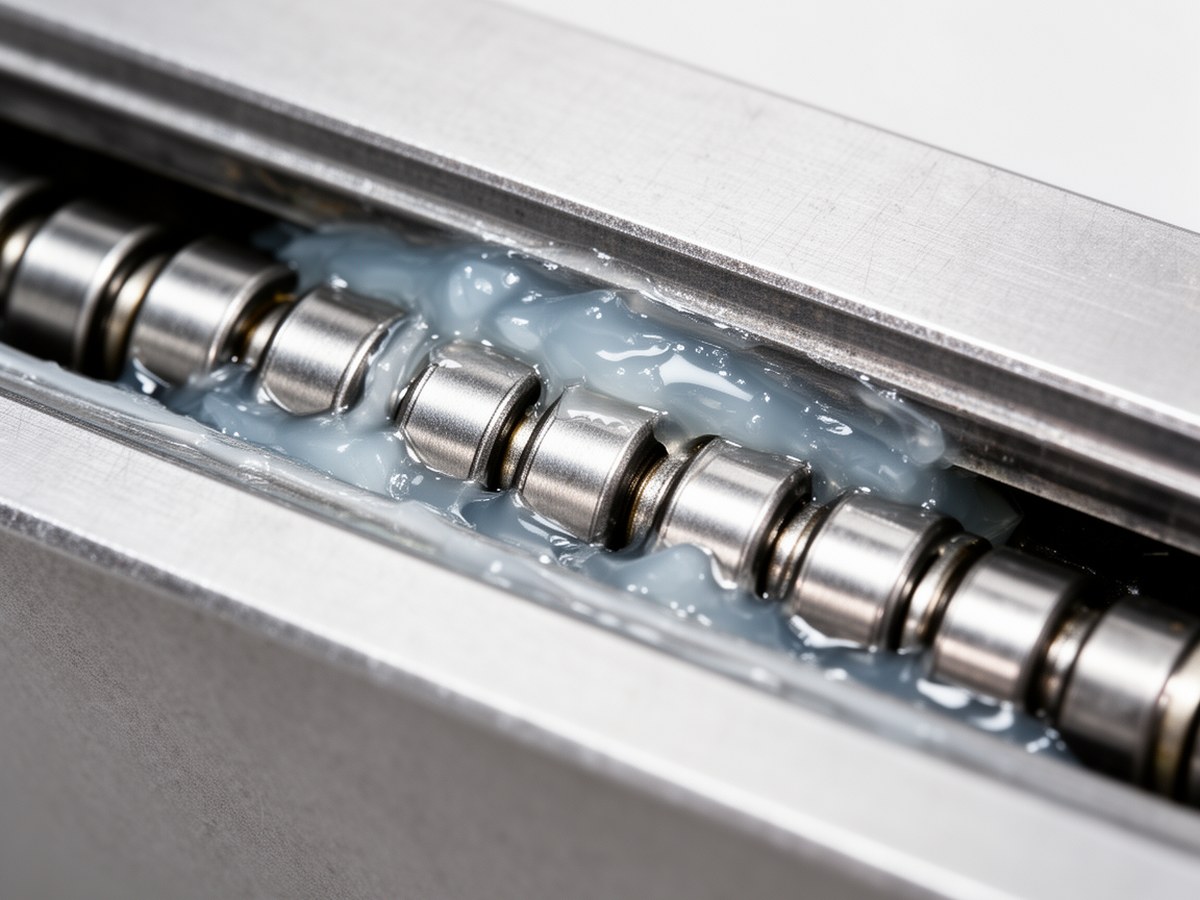

Влияние смазки на температурный режим
Правильный выбор смазочного материала критически важен для отвода тепла.
Виброакустические параметры
Вибрации в линейных направляющих возникают из-за перекатывания тел качения (пульсация нагрузки), погрешностей монтажа и резонансных явлений. Для оценки технического состояния узла измеряют виброскорость и виброускорение.
| Состояние узла | Виброскорость (мм/с) | Виброускорение (м/с²) | Уровень шума (дБ) |
|---|---|---|---|
| Отличное (прецизионный ход) | менее 1.8 | до 5.0 | 45 - 55 |
| Допустимое (нормальный износ) | 1.8 - 4.5 | 5.0 - 10.0 | 55 - 65 |
| Требует внимания (дефекты) | 4.5 - 11.2 | 10.0 - 25.0 | 65 - 75 |
| Критическое (разрушение) | более 11.2 | более 25.0 | свыше 75 |
Влияние внешних факторов и защита
Абразивная пыль, металлическая стружка и влага разрушают линейные системы. Попадание твердых частиц на дорожки качения вызывает абразивный износ, повреждение масляной пленки и резкое падение ресурса.
- Торцевые уплотнения обеспечивают базовый уровень защиты и счищают крупную пыль с рельса.
- Внутренние и нижние уплотнения предотвращают попадание мелкой пыли снизу каретки.
- Металлические скребки устанавливают поверх торцевых уплотнений для защиты от горячей стружки и окалины.
- Гофрозащиту и телескопические кожухи применяют в экстремальных условиях (деревообработка, лазерная резка, сварка) для полной изоляции направляющего узла от внешней среды.
