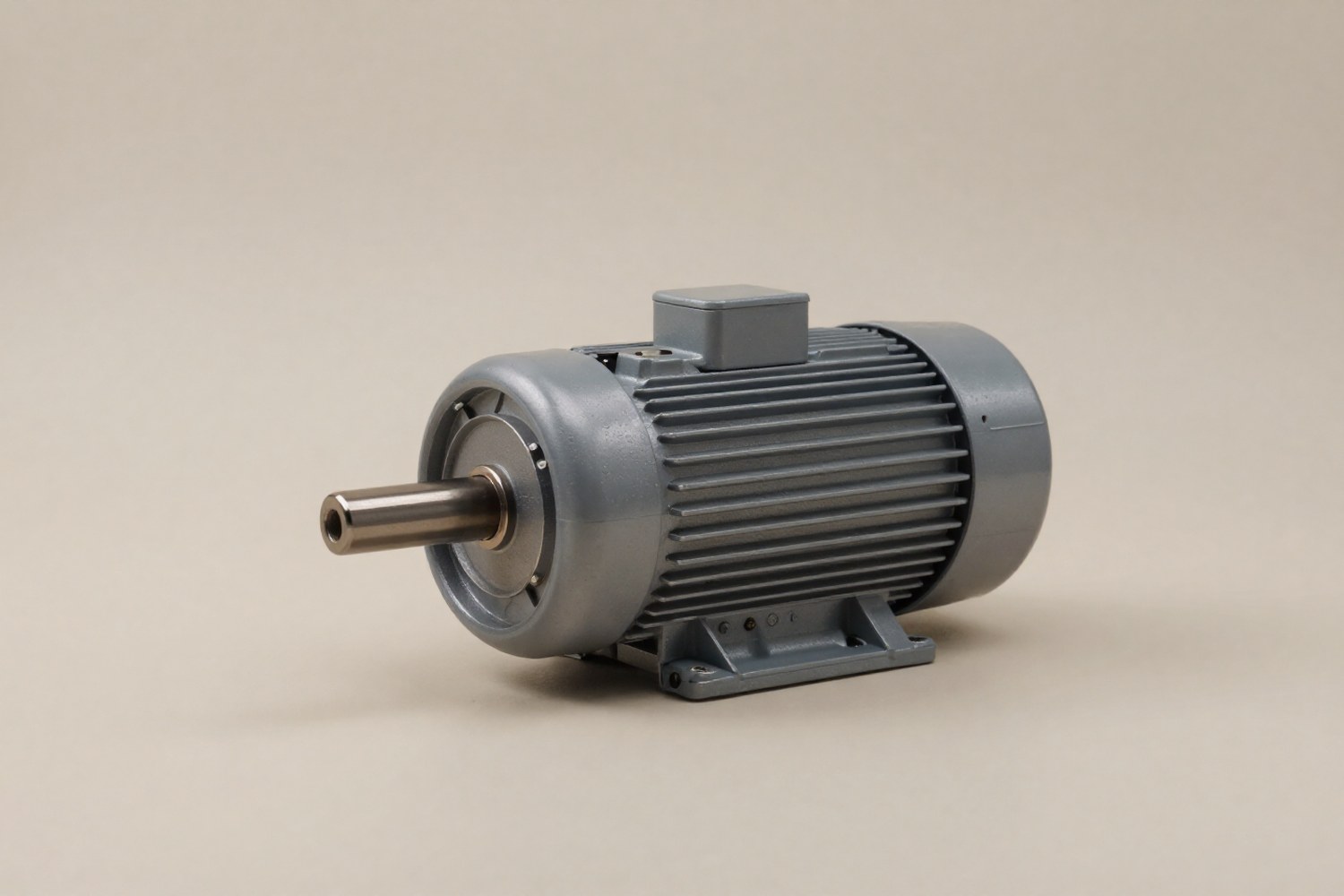

Промышленные электродвигатели являются основой большинства производственных процессов. Несмотря на высокую надежность асинхронных двигателей переменного тока, их ресурс напрямую зависит от внешних факторов: качества монтажа, температурного режима, чистоты среды и регулярности технического обслуживания (ТО). Инженерный подход к эксплуатации, основанный на нормативной базе (ГОСТ, МЭК), позволяет перевести обслуживание от реактивного ремонта к предиктивному мониторингу.
Ключевые факторы ресурса:
- Температура: перегрев обмоток — главная причина старения изоляции.
- Механика: несоосность валов и дисбаланс ротора ведут к разрушению подшипников.
- Электрика: несимметрия фаз и гармоники от частотных преобразователей (ЧП) повышают потери.
- Среда: пыль, влага и агрессивные пары ускоряют коррозию и износ.
Факторы, определяющие ресурс электродвигателя
Ресурс двигателя — это не просто наработка на отказ, а совокупность тепловых, механических и электрических нагрузок. Основные враги долговечности можно классифицировать следующим образом:
| Фактор воздействия | Влияние на узлы | Метод контроля |
|---|---|---|
| Перегрев обмоток | Деградация изоляции, пробой, межвитковое замыкание | Контроль температуры, термография, расчет по правилу Монтзингера |
| Вибрация | Износ подшипников, ослабление креплений, биение вала | Виброанализ (ISO 10816), лазерная центровка |
| Несимметрия напряжений | Нагрев статора, снижение КПД, пульсации момента | Измерение токов фаз, анализ качества сети (ГОСТ 13109) |
| Загрязнение | Закупорка каналов охлаждения, коррозия, токопроводящая пыль | Регулярная очистка, проверка степени защиты (IP) |
Требования к монтажу и установке
Ошибки при монтаже являются причиной до 30% преждевременных отказов. Ключевые аспекты правильной установки включают жесткость фундамента и точность центровки.
Фундамент и крепление
Фундамент должен поглощать вибрации и изолировать двигатель от внешних воздействий. Масса бетонного основания должна превышать массу двигателя в 3–5 раз. Поверхность должна быть выверена с погрешностью не более 0,1 мм/м. При установке на металлические конструкции обязательны антивибрационные прокладки.
Центровка валов
Несоосность валов двигателя и приводимого механизма (насоса, вентилятора) вызывает радиальные и осевые нагрузки на подшипники. Точность центровки зависит от скорости вращения ротора. При оценке точности необходимо учитывать тепловое расширение деталей при рабочей температуре.
| Скорость вращения (об/мин) | Допустимая радиальная несоосность (мм) | Допустимая угловая несоосность (мм/100 мм) |
|---|---|---|
| До 1000 | 0,10 | 0,10 |
| 1000 – 2000 | 0,08 | 0,08 |
| 2000 – 3000 | 0,05 | 0,05 |
| Свыше 3000 | 0,03 | 0,03 |
Примечание: для высокоскоростных двигателей рекомендуется использовать лазерные системы выравнивания.
Важно: Для двигателей большой мощности компенсация «теплового роста» (thermal growth) является обязательным этапом настройки, так как вал двигателя и вал привода могут расширяться с разной скоростью.
Регламент технического обслуживания (ТО)
Системный подход к ТО позволяет сократить количество внеплановых простоев на 70–75%. Рекомендуется разделять обслуживание на три уровня: визуальный контроль, плановое ТО-1 и углубленное ТО-2 (глубокая диагностика/ревизия).
| Вид работ | Периодичность | Инструмент / Метод |
|---|---|---|
| Визуальный осмотр | Еженедельно | Проверка целостности, утечек смазки, аномальных шумов |
| Очистка вентиляции | Ежемесячно | Удаление пыли из ребер охлаждения и вентилятора |
| Замер сопротивления изоляции | Ежеквартально | Мегаомметр (не менее 1 МОм для НН, 10 МОм для ВВ) |
| Проверка затяжки контактов | Каждые 6 месяцев | Динамометрический ключ, контроль нагрева клемм |
| Полная диагностика | Ежегодно | Замер токов, проверка изоляции под нагрузкой, виброанализ |
Обслуживание подшипниковых узлов
Около 51% отказов электродвигателей связано с проблемами подшипников. Критически важно не только регулярно добавлять смазку, но и соблюдать ее норму. Избыток смазки приводит к перегреву из-за эффекта «вязкого трения».
Расчет интервала смазки
Для определения оптимального интервала смазки подшипников качения используется формула, учитывающая скорость, диаметр и условия эксплуатации. Расчет базируется на методике SKF (General Calculation Method):
Где:
- t — интервал смазки (часы работы);
- K — коэффициент типа подшипника (1,0 для радиальных, 0,5 для упорных);
- n — частота вращения (об/мин);
- d — внутренний диаметр подшипника (мм);
- Ft — температурный коэффициент (1,0 при t ≤ 70°C, 0,5 при 70–80°C, 0,25 при 80–90°C);
- Fa — коэффициент условий среды (1,0 для чистых условий, 0,7 для умеренно загрязненных, 0,4 для сильно загрязненных).
Пример расчета: Радиальный подшипник (K=1,0), диаметр 50 мм, скорость 1500 об/мин, температура 75°C (Ft=0,5), умеренная запыленность (Fa=0,7).
t = 1,0 × (14 000 000 / (1500 × 7,07)) × 0,5 × 0,7 ≈ 1850 часов.
Эксплуатационные режимы и защита сети
Качество электросети и режимы нагрузки напрямую влияют на тепловыделение и механические напряжения.
Несимметрия напряжений
Согласно ГОСТ 13109-2022, несимметрия напряжений в трехфазной сети приводит к появлению обратной последовательности токов, что вызывает дополнительный нагрев обмоток. Допустимая несимметрия напряжения составляет не более 2%. Каждый процент несимметрии вызывает нагрев, эквивалентный повышению нагрузки на 6–10%.
Частотные преобразователи (ЧП)
Использование ЧП (инверторных приводов) для плавного пуска и регулирования скорости снижает механические удары, но создает высокочастотные гармоники. Это требует:
- Применения двигателей с изоляцией класса F или H, устойчивой к импульсным перенапряжениям.
- Установки синусных фильтров или фильтров dV/dt при длине кабеля питания более 50 метров для защиты изоляции от пробоя.
- Учета деррейтинга (снижения мощности) двигателя на 10–15% при работе на низких скоростях из-за ухудшения собственного охлаждения.
Классы изоляции и температурные режимы
Ресурс изоляции обмоток описывается правилом Монтзингера (также известным как «правило 10 градусов»): срок службы уменьшается вдвое при превышении допустимой температуры на каждые 10°C. Важно учитывать, что предельная температура относится к температуре обмотки (по сопротивлению или термодатчикам), а не корпуса.
Где L₁ — срок службы при номинальной температуре T₁, а L₂ — при фактической температуре T₂.
| Класс изоляции | Предельная температура обмотки (°C) | Примеры материалов |
|---|---|---|
| A | 105 | Бумага, ткань, дерево (пропитанные) |
| B | 130 | Слюда, стекловолокно, эпоксидные смолы |
| F | 155 | Слюда, стекловолокно, синтетические смолы |
| H | 180 | Силиконовые смолы, стеклоткань, асбест |
Диагностика и мониторинг состояния
Переход от планово-предупредительного ремонта к предиктивной диагностике позволяет выявить дефекты на ранней стадии. Основные методы:
Вибродиагностика
Анализ спектра вибрации позволяет выявить дисбаланс ротора, несоосность валов, дефекты подшипников (высокие частоты) и проблемы с редукторами. Нормы оцениваются по ISO 10816 и ГОСТ 32169-2013.
Термография
Инфракрасное сканирование выявляет локальные перегревы клеммных соединений, обмоток и подшипников, которые не видны при визуальном осмотре.
Анализ изоляции
Измерение коэффициента абсорбции (R60/R15) и тангенса угла диэлектрических потерь (tg δ) позволяет оценить степень увлажненности и старения изоляции без разборки двигателя.
Рекомендация: Для высоковольтных двигателей (6 кВ и выше) обязательным методом является контроль частичных разрядов (ЧР), так как они являются индикатором локальных дефектов изоляции статора.
Заключение
Продление срока службы промышленного электродвигателя требует комплексного подхода. Начинать следует с качественного монтажа (центровка, фундамент), далее внедрять регулярный регламент ТО (смазка, очистка, электрические замеры) и использовать современные методы диагностики (виброанализ, термография). Соблюдение температурных режимов и защита от сетевых помех позволяют достичь ресурса, заложенного производителем, и сократить эксплуатационные расходы.
