Эксплуатация прецизионных валов требует дисциплины на всем жизненном цикле узла, от первичной выверки до вывода из сервиса. Если цель состоит в стабильной точности и прогнозируемом ресурсе, решающей становится связка «монтаж, режим, мониторинг, обслуживание» с понятными критериями допустимо/недопустимо.
- Прецизионный вал оценивают вместе с опорами, муфтами и подшипниками, а не изолированно.
- Главные причины потери ресурса: несоосность, ударные нагрузки, загрязнение смазки, термоперекосы, фреттинг в посадках.
- Регламент обслуживания прецизионных валов должен опираться на тренды, а не только на разовые осмотры.
Область применения и терминология
Прецизионный вал — высокоточная деталь, работающая на передачу момента и/или обеспечение точного относительного движения в сопряженных узлах.
Вал
Механический элемент, воспринимающий крутящий момент и изгиб. Ключевые параметры: биение, круглость, шероховатость, жесткость.
Шпиндель
Функциональный узел вращения (вал, опоры, приводные и корпусные элементы) со своими режимами точности и динамики.
Ось
Элемент опоры или геометрическая ось вращения, обычно не предназначенная для передачи крутящего момента как рабочий вал.
Вал в сборе с опорами
Рабочий узел: вал, подшипники, посадки, уплотнения, муфта и привод. Диагностика и ресурс оцениваются для системы в целом.
В статье используются единицы SI. Допуски приведены как ориентировочные для типовых промышленных применений и должны подтверждаться документацией производителя.
Что определяет ресурс прецизионного вала
На практике срок службы формируется сочетанием нагрузки, кинематики и качества монтажа. Даже качественный вал быстро теряет точность при несоосности и загрязненной смазке.
| Фактор | Риск для ресурса | Контроль | Мера управления |
|---|---|---|---|
| Эквивалентная динамическая нагрузка | Усталость, ускоренный износ шеек | Ток/момент привода, вибрация, температура | Снижение пиков, демпфирование ударов, корректный режим разгона |
| Соосность и биение | Перегрузка опор, рост вибрации | Индикатор, лазерная выверка | Точная базировка, повторная проверка после затяжки |
| Смазка и чистота | Абразивный износ, задиры, фреттинг | Визуально, анализ пробы, контроль фильтрации | Подбор вязкости, регламент замены, чистые зоны сборки |
| Температурный режим | Термодеформации, изменение зазоров | Точки термоконтроля по длине узла | Прогрев, ограничение термошока, стабилизация |
| Коррозионная среда | Питтинг, снижение усталостной прочности | Осмотры, контроль влажности | Защитные покрытия, консервация, осушение среды |
Ввод в эксплуатацию: монтаж и первичная выверка
Последовательность: базирование, соосность, контроль биений, финальная затяжка, повторная проверка.
Важно: типовая ошибка — измерять соосность до окончательной фиксации опор или без имитации рабочей температуры. Это дает ложную «норму» и приводит к росту вибрации после выхода на режим.
| Параметр при монтаже | Ориентир допуска | Метод контроля | Последствие выхода за предел |
|---|---|---|---|
| Соосность валов в муфте | до 0,01–0,03 мм (по типу муфты) | Лазерная выверка или индикатор | Рост 1× вибрации, нагрев опор |
| Радиальное биение рабочей шейки | до 0,005–0,01 мм | Индикатор часового типа | Неравномерный износ, ухудшение точности |
| Торцевое биение базового торца | до 0,005–0,02 мм | Индикатор при повороте | Осевые колебания, перегрузка подшипника |
| Момент затяжки крепежа | по карте затяжки | Калиброванный динамометрический ключ | Смещение базы, фреттинг, микротрещины |
Типичные ошибки монтажа и последствия
- Перетяжка крепежа: локальная деформация опорных поверхностей и рост биений.
- Недотяжка крепежа: микроподвижки, фреттинг в посадках, ускоренный износ.
- Игнорирование «мягкой лапы» основания: нестабильная центровка после нагрева.
- Контроль только в одной плоскости: скрытая несоосность в другой плоскости.
- Отсутствие повторной проверки после прогрева: уход параметров на рабочей температуре.
После первичного пуска проводят контроль через 30–60 минут и повторно после термостабилизации: вибрация, температура опор, шум, утечки смазки, стабильность биений.

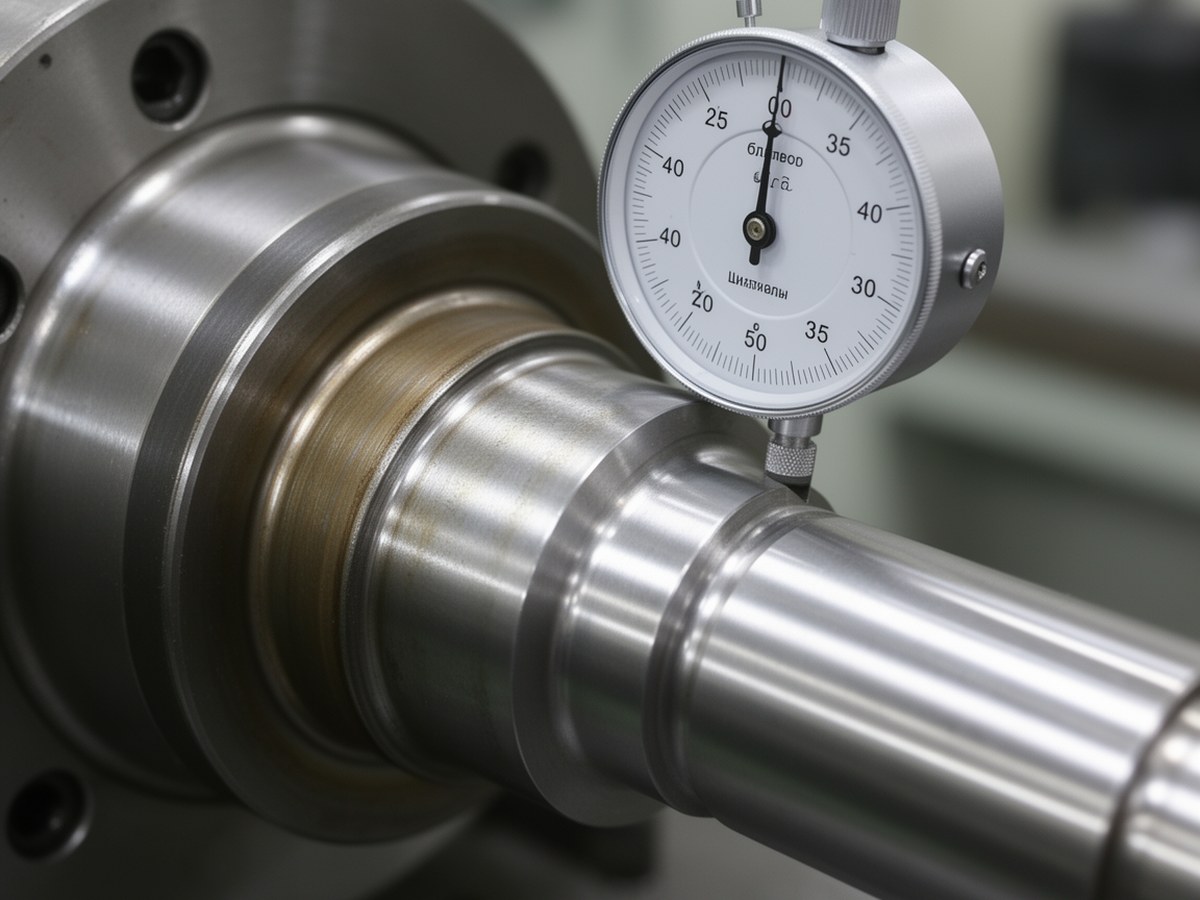

Контроль геометрии перед пуском
Изображение логично разместить после таблицы допусков монтажа.
Штатная эксплуатация: режимы, смазка, чистота среды
Штатный режим исключает частые ударные переходы, длительную работу в перегреве и запуск при загрязненной смазке. Для ресурса критичны стабильная вязкость и отсутствие твердых частиц.
Периодичность ТО прецизионного вала задают двумя шкалами: календарной (еженедельно, ежемесячно) и по наработке (моточасы, циклы пуск-стоп, удельная нагрузка).
Низкая скорость, высокая нагрузка
Риск граничного трения. Нужны устойчивые противоизносные присадки и контроль локального нагрева шеек.
Высокая скорость, умеренная нагрузка
Риск перегрева и вспенивания. Важны стабильная вязкость при рабочей температуре и чистота канала смазки.
Пыльная или влажная среда
Риск абразивного износа и коррозии. Требуются уплотнения, фильтрация и регулярная дефектация поверхности.
Мониторинг состояния и вибродиагностика
Вибродиагностика прецизионных валов включает постоянный минимум: общая виброскорость RMS, спектр, температура опор, шум, состояние смазки и контроль биений. Главный признак деградации — устойчивый рост тренда, а не одиночный пик.
| Признак | Частотная зона | Вероятная причина | Действие |
|---|---|---|---|
| Рост компоненты 1× частоты вращения | Низкие частоты | Дисбаланс или несоосность | Проверить центровку, балансировку, затяжки |
| Гармоники 2×, 3× | Низкие/средние | Перекос, люфт, деформация посадки | Проверить геометрию опор и крепеж |
| Широкополосный рост и пики подшипника | Средние/высокие | Дефект дорожек/тел качения, загрязнение | Проба смазки, осмотр, плановая замена узла |
| Высокочастотный шум | Выше 1 кГц | Микроповреждения поверхности, фреттинг | Проверка посадок и микрогеометрии, корректировка натяга |
Алгоритм действий при отклонениях
| Уровень | Типовые триггеры | Срок реакции | Действие и ответственность |
|---|---|---|---|
| Наблюдение | Вибрация в зоне предупреждения; температура опоры +10…15 °C к базовой; биение >70% допуска | До 24 ч | Оператор фиксирует событие, инженер диагностики подтверждает измерения, усиливают частоту контроля |
| Ограничение режима | Ускоренный рост тренда >20% за неделю; температура опоры +20 °C к базовой или >80 °C; биение близко к допуску | До 8 ч | Снижают нагрузку/скорость, проверяют соосность и смазку, назначают внеплановое ТО |
| Плановая остановка | Устойчивый выход за допустимое биение; вибрация в аварийной зоне без резкого скачка; признаки износа прецизионного вала при осмотре | Смена или ближайшее окно | Руководитель смены согласует останов, выполняют дефектацию, ремонт или замену |
| Аварийная остановка | Быстрый рост вибрации и нагрева; температура опоры >90 °C; подозрение на трещину, сильный фреттинг, ударные шумы | Немедленно | Оператор останавливает узел, сервис проводит НК-контроль, запуск только после разрешения ответственного инженера |
Ориентиры по общей виброскорости RMS (мм/с) по классам машин: класс I: до 1,8 нормально, 1,8–2,8 предупреждение, 2,8–4,5 тревога, выше 4,5 останов; класс II: до 2,8, 2,8–4,5, 4,5–7,1, выше 7,1; класс III: до 4,5, 4,5–7,1, 7,1–11,2, выше 11,2. Пределы применяют только после сверки с паспортом узла и внутренним стандартом предприятия.
Практика трендового мониторинга
Минимальный набор для хранения: RMS виброскорости, амплитуда 1×, температура каждой опоры, радиальное/торцевое биение, код состояния смазки, режим нагрузки. Минимальная длина тренда для выводов — 8–12 точек в сопоставимых режимах. Критерий деградации: однонаправленный рост 3 и более последовательных точек или рост показателя более 20% за фиксированный интервал.
Регламентное ТО: чек-лист и интервалы
| Операция | Периодичность | Критерий годности | Что делать при отклонении |
|---|---|---|---|
| Визуальный осмотр шеек, посадок, уплотнений | Еженедельно (календарь) | Нет задиров, коррозии, подтеков | Локальная дефектация, уточнение источника загрязнения |
| Контроль вибрации и температуры опор | По сменам/еженедельно (наработка + календарь) | Стабильный тренд без ускоренного роста | Внеплановая диагностика и выверка |
| Проверка соосности | Ежемесячно и после вмешательств | В допуске для конкретной муфты | Перецентровка, контроль основания |
| Контроль биений | Ежеквартально | Допустимое биение прецизионного вала соблюдено | Проверка посадок и геометрии, шлифовка или замена |
| Смазка: долив/замена/фильтрация | По наработке и анализу состояния | Чистота и свойства смазки в норме | Замена, промывка контура, устранение причины загрязнения |
| Контроль крепежа и опорных поверхностей | Раз в 3–6 месяцев | Нет просадки момента и следов фреттинга | Повторная затяжка по карте, ремонт посадок |
Оценка ресурса и расчетные ориентиры
Расчетные модели применяются как ориентир. Формула ресурса ниже относится прежде всего к опорному подшипниковому узлу, а не к валу как единственной детали.
Ориентировочный ресурс по эквивалентной динамической нагрузке:L = (C/P)p
где L — относительный ресурс, C — динамическая грузоподъемность опорного узла, P — эквивалентная динамическая нагрузка, p — показатель степени по типу контакта.
Тепловое удлинение:ΔL = α · L0 · ΔT
где α — коэффициент линейного расширения материала, L0 — базовая длина, ΔT — изменение температуры.
Пример: для стального вала длиной 0,8 м при ΔT = 15 °C и α = 12×10-6 1/°C получаем ΔL ≈ 0,144 мм. Это значение нужно учитывать при оценке соосности и осевых зазоров после прогрева.
Критическая частота вращения (обзорно):nкр ≈ (30/π) · √(k/m)
где k — эквивалентная жесткость системы «вал-опоры», m — приведенная масса ротора. Рабочую скорость задают с запасом от резонансных зон.
Типовые дефекты и корректирующие действия
| Дефект | Ранние симптомы | Причина | Корректирующее действие |
|---|---|---|---|
| Износ шеек | Рост биения, локальный нагрев | Недостаток смазки, абразив | Восстановление/замена, корректировка смазки и фильтрации |
| Усталостные трещины | Рост вибрации под нагрузкой, изменение звука | Циклические перегрузки, концентраторы напряжений | Немедленный вывод из работы, НК-контроль, пересмотр режима |
| Фреттинг в посадках | Бурый налет, микролюфт | Микроперемещения при недостаточном натяге | Восстановить посадку, пересчитать натяг и затяжку |
| Коррозионный питтинг | Точечные раковины, ускоренный шум | Влага, агрессивная среда | Защита поверхности, осушение, консервация |
| Термодеформация | Уход соосности после прогрева | Неравномерный нагрев, недостаточная стабилизация | Термобалансировка режима, контроль градиента температуры |
Вывод из сервиса, дефектация и хранение
Узел выводят из эксплуатации при сочетании признаков: ускоренный рост вибрации, выход температуры опор за рабочее окно, биения вне допуска и подтвержденные поверхностные дефекты.
При дефектации фиксируют геометрию шеек, состояние посадок, следы фреттинга, коррозию и признаки усталости. Решение о ремонте или замене принимают по остаточной прочности и ремонтопригодности.
Для хранения обязательны чистка, антикоррозионная защита, сухая упаковка, исключение ударов и локальных изгибающих нагрузок. Перед повторным вводом обязателен контроль геометрии и состояния поверхности.
Нормативная база и область применимости
| Документ | Что регулирует | Где применять |
|---|---|---|
| ISO 20816 (серия) | Оценка вибрации машин по измерениям на невращающихся частях | Пороги предупреждения/тревоги по общей вибрации |
| ISO 281 | Расчетный ресурс подшипников качения | Ориентировочная оценка ресурса опорного узла |
| ISO 15243 | Классификация повреждений подшипников | Дефектация и анализ причин отказа |
| ISO 286-1/286-2 | Система допусков и посадок | Назначение и проверка посадок валов/отверстий |
| ISO 1101 | Геометрические допуски формы и расположения | Требования к биению, соосности, базированию в документации |
Нормативный приоритет: сначала паспорт узла и требования изготовителя, затем внутренний регламент предприятия и профильные стандарты. При расхождении применяют более строгие требования.
