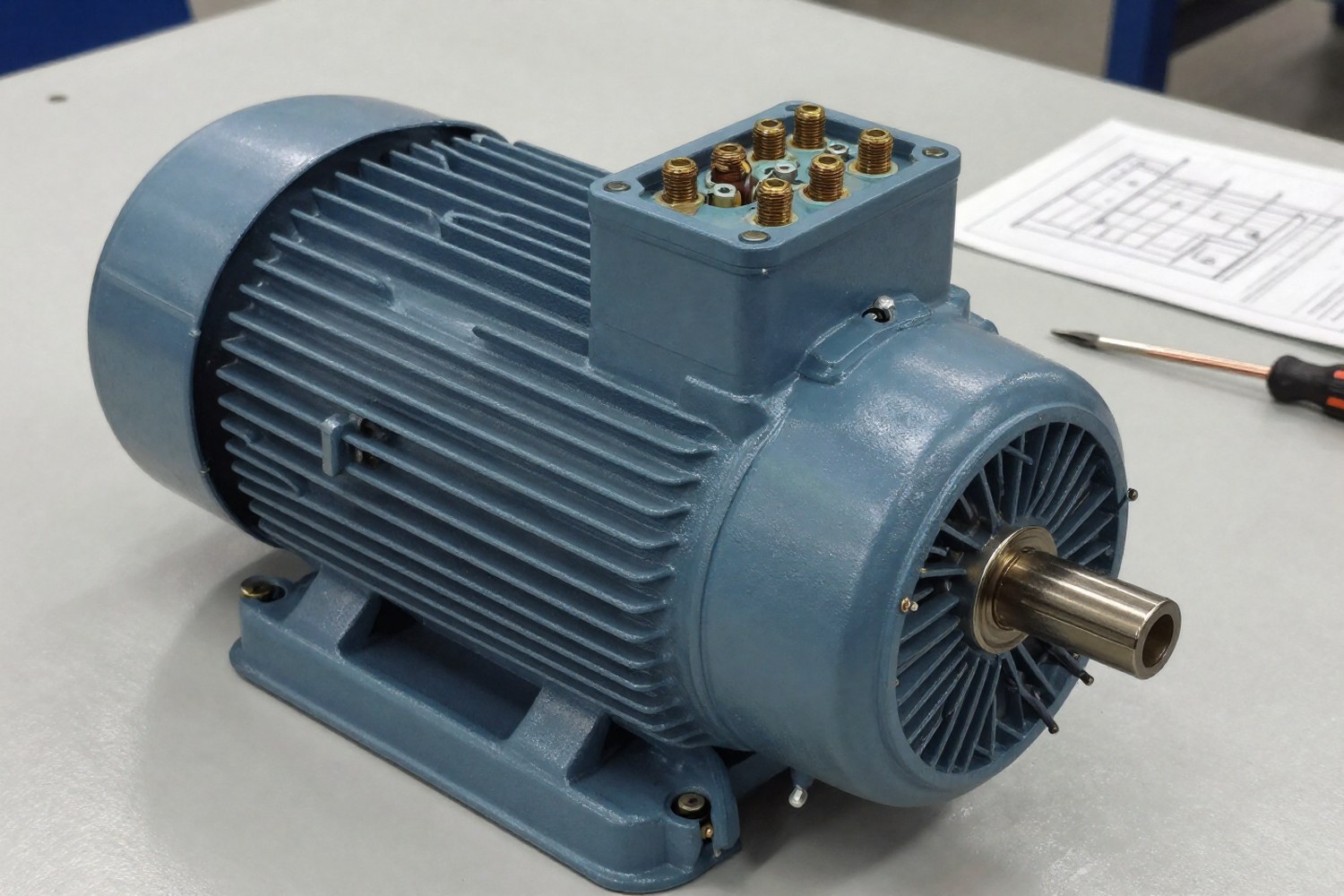

Подъемно-транспортное оборудование (ПТО), краны, тельферы, лифты, работает в условиях высоких динамических нагрузок. Стандартные двигатели режима S1 здесь неэффективны. Чтобы правильно выбрать привод, нужно учитывать повторно-кратковременный режим работы, пусковые токи, требования к торможению, энергоэффективность и климатическое исполнение. Ниже, методология инженерного подбора.
Требования к электродвигателям ПТО
Ключевой критерий для ПТО, режим работы. Согласно ГОСТ IEC 60034-1, двигатели для кранов и лифтов должны соответствовать режимам S3, S4 или S5:
- S3 (Повторно-кратковременный): работа с частыми пусками, без влияния пусковых токов на перегрев. Типично для механизмов передвижения кранов.
- S4 (Повторно-кратковременный с влиянием пусков): пуски существенно влияют на нагрев. Применяется при подъеме тяжелых грузов.
- S5 (Повторно-кратковременный с электрическим торможением): наличие частых рекуперативных или динамических торможений. Характерно для лифтовых лебедок.
Помимо режима, важны механическая прочность и защита. Вибрации от крановых путей или ударные нагрузки при натяжении троса требуют усиленных подшипниковых узлов и класса виброустойчивости F2 (по ГОСТ 2479). Степень защиты корпуса, не ниже IP54, для открытых площадок, IP55/IP65.
Типы двигателей: КЗР против фазного ротора
В ПТО используются два основных типа асинхронных двигателей: с короткозамкнутым ротором (КЗР) и с фазным ротором (ФР). Выбор между ними определяется требованиями к пусковому моменту и способом управления.
Асинхронные с короткозамкнутым ротором (КЗР)
Применение: Легкие и средние краны, механизмы передвижения, современные лифты с ЧРП.
- Простая конструкция, высокая надежность, отсутствие щеток.
- Высокий пусковой ток (5–7 от номинала), что создает просадки в сети.
- Управление через частотные преобразователи (ЧРП) для плавного пуска.
- Высокий ресурс, низкие затраты на обслуживание.
Асинхронные с фазным ротором (ФР)
Применение: Тяжелые мостовые краны, перегружатели, лифты старого типа.
- Высокий пусковой момент (до 2.5 Mн) при низком пусковом токе.
- Возможность регулировки скорости изменением сопротивления в цепи ротора.
- Наличие контактных колец и щеток (требует регулярного ТО).
- Необходимость пускового реостата или тиристорного регулятора.
Сейчас двигатели с фазным ротором заменяют на КЗР с частотно-регулируемым приводом (ЧРП). Это позволяет получить характеристики фазного ротора, высокий момент на низких оборотах, без щеточного узла, что снижает затраты на обслуживание.
Специфика лифтовых приводов
Лифтовые электродвигатели отличаются от общих крановых. Главные приоритеты здесь, безопасность, комфорт и точность.
Основа лифтового привода, двухскоростной (многополюсной) двигатель. Он имеет две независимые обмотки или одну обмотку с переключением полюсов:
- Рабочая скорость (высокая): обеспечивает нормальную скорость движения кабины (0.5–2.0 м/с).
- Плавная посадка (низкая): скорость снижается до 0.1–0.3 м/с в зоне этажа для точного позиционирования.
Лифтовые двигатели (например, серии 4АЛ, 5АН) должны быть малошумными. Уровень шума, не более 40–50 дБА, потому что двигатель часто ставят в машинном помещении над шахтой. Обязательно встроенный электромагнитный тормоз и датчики температуры (PT100) для защиты от перегрева обмоток.
Важная особенность, рекуперативное торможение. При спуске пустой кабины или торможении груза двигатель работает в генераторном режиме, возвращая энергию в сеть. Это требует усиленной изоляции (класс H) от импульсных перенапряжений и использования двигателей класса энергоэффективности IE3/IE4 для снижения общих затрат (TCO).
Методика расчета мощности и выбора
Главная ошибка при подборе, выбор двигателя по номинальной мощности без учета режима работы. Для ПТО используют эквивалентную мощность ($P_{экв}$), которая учитывает тепловыделение при переменных нагрузках.
1. Расчет требуемой мощности привода
Базовая формула для определения мощности на валу:
Где: $F$, усилие на крюке или в канате (Н); $v$, скорость перемещения груза (м/с); $\eta$, КПД механической передачи (редуктор, лебедка, обычно 0.75–0.85).
2. Проверка по нагреву с учетом ПВ%
Поскольку двигатель работает циклами, его номинальная мощность должна быть выше требуемой, чтобы избежать перегрева. Формула пересчета:
Где ПВ% (процент включения), доля времени работы под нагрузкой в цикле (например, 25%, 40%, 60%).
3. Проверка на пиковый момент (Критично для S4/S5)
Теплового расчета недостаточно. Нужно убедиться, что максимальный момент двигателя превышает пиковый момент нагрузки:
Где $M_{max}$, максимальный момент двигателя (кратность к номиналу), а $M_{peak}$, пиковый момент на валу (подъем груза, преодоление инерции).
Пример расчета
Задача: Подобрать двигатель для механизма подъема мостового крана.
- Грузоподъемность $Q = 5000$ кг.
- Скорость подъема $v = 0.4$ м/с.
- КПД механизма $\eta = 0.85$.
- Режим работы S3, ПВ = 40%.
- Пиковый момент на валу (с учетом инерции) $M_{peak} = 300$ Нм.
Решение:
- Усилие: $F = 5000 \cdot 9.81 = 49050$ Н.
- Требуемая мощность: $P_{треб} = \frac{49050 \cdot 0.4}{0.85 \cdot 1000} \approx 23.1$ кВт.
- Коррекция на ПВ: $P_{ном} \ge \frac{23.1}{\sqrt{0.4}} = \frac{23.1}{0.632} \approx 36.5$ кВт.
- Выбор: Двигатель 37 кВт. Проверка момента: при $M_{ном} \approx 300$ Нм и кратности $k_m=2.2$, $M_{max} = 660$ Нм > 300 Нм. Условие выполняется.
Итог: Нужен крановый электродвигатель номиналом не менее 37 кВт с режимом S3 и ПВ 40%.
| Параметр | Значение для крановых двигателей | Значение для лифтовых двигателей |
|---|---|---|
| Режим работы | S3 (25-40%), S4, S5 | S3, S4, S5 (с акцентом на торможение) |
| Скорость вращения | 750, 1000, 1500 об/мин | Двухскоростные (напр. 1500/375 об/мин) |
| Кратность пускового момента | 1.8 – 2.5 | 1.6 – 2.0 (для комфорта пассажиров) |
| Тормоз | Электромагнитный, часто внешний | Встроенный, с ручным сбросом |
| Энергоэффективность | IE2, IE3 | IE3, IE4 (рекуперация) |
Тормозные системы и управление
Безопасность ПТО напрямую зависит от тормозной системы. В 99% случаев используются электромагнитные тормоза с пружинным прижатием колодок. Питание на катушку подается только при работе двигателя. При отключении питания пружина мгновенно зажимает вал.
Ключевой параметр, время срабатывания. Для лифтов и кранов с высокой точностью позиционирования оно должно быть минимальным (обычно 60–100 мс). Тормоз подбирается по крутящему моменту, который должен превышать момент удержания груза на валу с коэффициентом запаса не менее 1.5.
При использовании частотных преобразователей (ЧРП) возникает проблема охлаждения стандартных двигателей с самовентиляцией (IC411). На низких оборотах встроенный вентилятор неэффективен. Для таких случаев применяются двигатели с отдельным принудительным охлаждением (IC416), где вентилятор питается от независимого источника. Также требуется усиленная изоляция обмоток (Class H или Special Inverter Duty) для защиты от импульсных перенапряжений инвертора и фильтра dV/dt для снижения утечек тока через подшипники.
Нормативная база и маркировка
Проектирование и подбор опираются на действующие стандарты:
- ГОСТ IEC 60034-1: Общие требования к вращающимся электрическим машинам (режимы S1-S10, классы защиты IP).
- ГОСТ 31628-2019: Двигатели крановые асинхронные многоскоростные.
- ГОСТ Р МЭК 60034-30: Классы энергоэффективности (IE1-IE4).
Пример расшифровки маркировки кранового двигателя (серия МТФ):
МТФ 112 МВ4 УХЛ4
- М — крановый.
- Т — тельферный (или модификация).
- Ф — с фазным ротором (если буква отсутствует, с КЗР).
- 112 — высота оси вращения (мм).
- МВ — габарит и длина корпуса.
- 4 — число полюсов (1500 об/мин).
- УХЛ4 — климатическое исполнение (умеренный климат, холод, 4-я группа).
Резюме: Выбор электродвигателя для ПТО это баланс между тепловым расчетом (ПВ%), механической прочностью и требованиями к управлению. Для тяжелых кранов с частыми пусками предпочтительны двигатели с фазным ротором или КЗР с ЧРП. Для лифтов критичны двухскоростность, малошумность, надежность встроенного тормоза и класс энергоэффективности IE3/IE4.
Техническое обслуживание и диагностика
Эксплуатация в режиме S3-S5 требует строгого графика ТО. Основные риски, износ подшипников от вибраций и перегрев изоляции.
| Неисправность | Возможная причина | Метод диагностики |
|---|---|---|
| Перегрев корпуса | Загрязнение радиаторов, отказ вентилятора, перегрузка | Тепловизор, замер тока |
| Повышенная вибрация | Износ подшипников, дисбаланс ротора | Виброметр, анализ спектра |
| Искрение щеток (для ФР) | Износ щеток, загрязнение колец | Визуальный осмотр |
| Неравномерный шум | Дефект подшипников, эксцентриситет ротора | Акустический анализ |
| Пробой изоляции | Старение, импульсные перенапряжения (ЧРП) | Измерение тангенса дельта (tg delta), PI |
Рекомендуется регулярно проверять сопротивление изоляции мегаомметром (норма для напряженных режимов, не менее 1 МОм на 1 кВ рабочего напряжения) и контролировать состояние подшипниковых узлов. Для прогнозирования ресурса изоляции в тяжелых режимах полезно измерять тангенс дельта угла потерь (tg delta) и коэффициент поляризации (PI).
