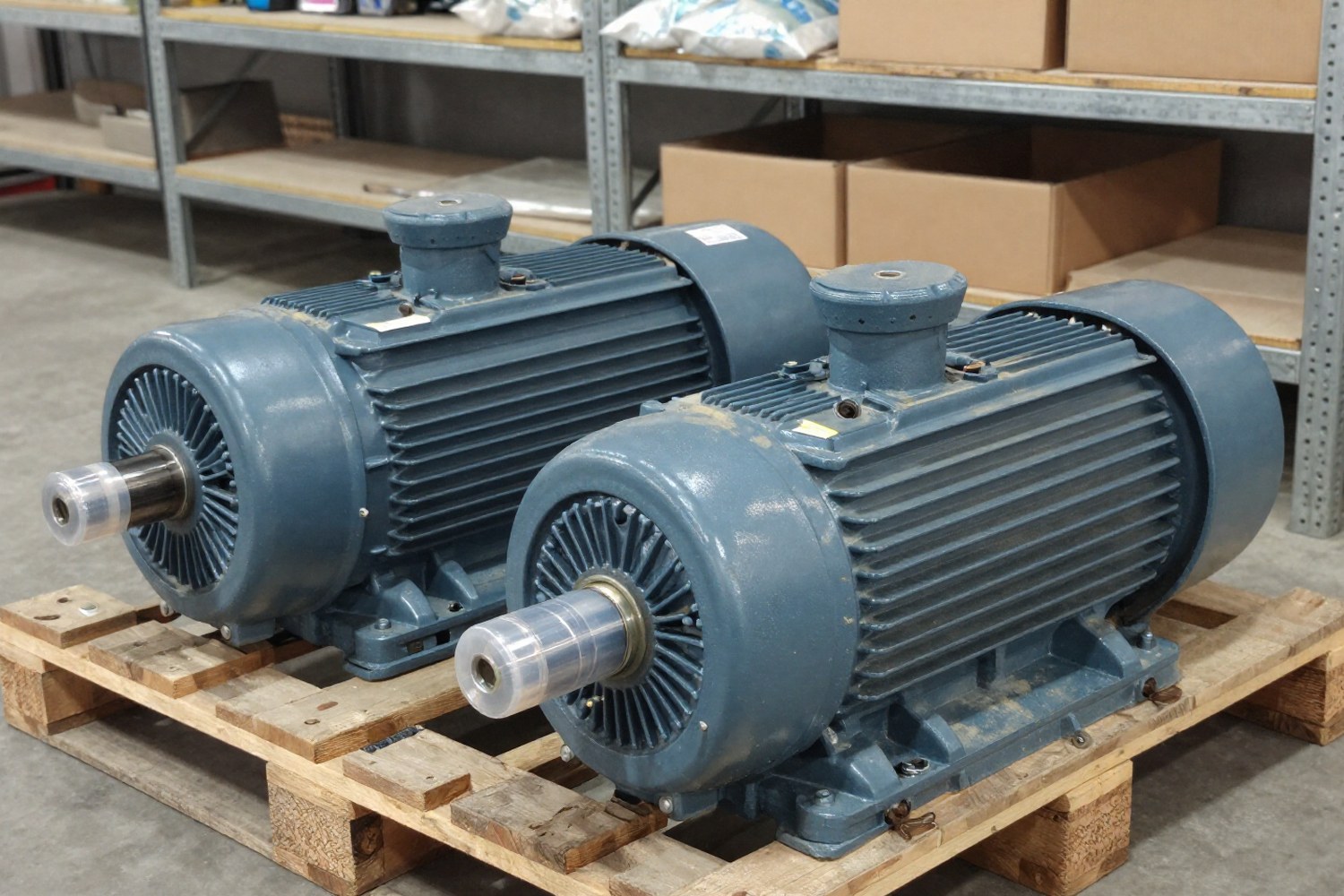

Стандартные асинхронные двигатели рассчитаны на умеренный климат: рабочая зона обычно находится в пределах от -20°C до +40°C. В экстремальных условиях, при сильном холоде или жаре, обычные конструкции быстро приходят в негодность: изоляция деградирует, материалы хрупнеют, смазка густеет.
Для такой работы нужны специализированные исполнения. Отличие здесь не только в классе изоляции обмоток, но и в материалах уплотнений, подшипников, корпусов, а также в системах охлаждения, которые не типичны для стандартных промышленных серий.
Ключевые аспекты проектирования:
- Высокотемпературные условия (+40°C...+160°C+): требуют классов изоляции H или C, керамических подшипников и систем жидкостного охлаждения (IC416).
- Низкотемпературные условия (-60°C...0°C): требуют использования морозостойких эластомеров (силикон, фторкаучук), специальных смазок и систем подогрева.
- Термические циклы: перепады температур часто разрушительнее постоянной экстремальной температуры из-за разницы коэффициентов теплового расширения материалов.
Классы изоляции и термостойкость материалов
Класс изоляции задаёт максимальную температуру, которую может выдержать изоляция обмоток без необратимых изменений. По стандарту IEC 60034-1 (и ГОСТ Р МЭК 60034-1), допустимая температура нагрева складывается из максимальной температуры окружающей среды (обычно +40°C) и предельного перегрева обмоток.
В таблице ниже представлены основные классы изоляции, их предельные температуры и типичные материалы для экстремальных условий. Допустимый перегрев зависит от метода измерения: сопротивлением (RTD) или термистором, либо встроенным датчиком.
| Класс изоляции | Макс. температура нагрева, °C | Допустимый перегрев (K) — метод RTD/термистор | Типичные материалы для экстремальных условий |
|---|---|---|---|
| B | 130 | 80 | Слюда, стекловолокно, эпоксидные связующие. Стандарт для умеренных условий. |
| F | 155 | 105 | Слюда, стекловолокно, полиимидные смолы. Часто используется как базовый класс для промышленных двигателей. |
| H | 180 | 125 | Силиконовые смолы, слюда, стекловолокно. Стандарт для высокотемпературных применений (металлургия, печи). |
| C | >180 | >125 | Керамика, тефлон (PTFE), кварц, чистая слюда без органических связующих. Применяется в аэрокосмической отрасли и специализированных печах. |
Не следует путать температуру окружающей среды с температурой нагрева обмоток: класс изоляции относится именно ко второй. Например, двигатель класса H с допустимым перегревом 125 K работает при температуре среды до +55°C (180 - 125 = 55). Это выше стандартных +40°C, но в пределах допустимого для таких машин.
Примечание: Срок службы изоляции сокращается вдвое при превышении предельной температуры нагрева на каждые 8–10°C (правило Монсинджера). Поэтому выбор класса изоляции с запасом, например H, если достаточно F, значительно увеличивает ресурс двигателя.
Низкотемпературная эксплуатация: материалы и конструкции
Работа при температурах ниже -20°C (до -60°C и ниже) создаёт проблемы, не связанные с нагревом обмоток, но критичные для механической целостности и герметичности.
Влияние холода на материалы
- Охрупчивание: Стандартные резиновые уплотнения (NBR, EPDM) теряют эластичность и трескаются. Вместо них используют силиконовые (VMQ), фторкаучуковые (FKM/Viton) или фторсиликоновые (FFKM) эластомеры, они сохраняют свойства до -60...-200°C.
- Металлы: Сталь при сильном холоде может переходить в хрупкое состояние. Для корпусов и валов берут специальные сплавы с повышенной ударной вязкостью при низких температурах.
- Смазки: Стандартные литиевые смазки загустевают или замерзают, пусковой момент растёт, подшипники перегреваются. Применяют синтетические смазки (PAO, PFPE) с низкой температурой застывания.
Конструктивные решения
- Системы подогрева: Резистивные нагреватели в подшипниковых щитах и обмотках удерживают температуру выше точки росы перед запуском. Это предотвращает конденсацию влаги и снижает вязкость смазки.
- Увеличенные зазоры: Компенсируют разницу в расширении вала (сталь) и корпуса (чугун или алюминий) при переходе от холодного состояния к рабочему.
- Герметизация: Требования к степени защиты IP растут, часто IP65 и выше, чтобы снег, лёд и влага не попадали внутрь.
- Холодный старт: Из-за высокой вязкости смазки пусковой момент увеличивается. Частотные преобразователи (VFD) с плавным пуском снижают механические нагрузки.
Высокотемпературная эксплуатация: охлаждение и изоляция
При температуре среды от +40°C до +160°C и выше главная угроза — тепловой перегрев. Стандартное охлаждение IC411 (воздух-воздух, вентилятор на валу) часто не справляется.
Системы охлаждения (IC коды)
Для отвода избыточного тепла применяют:
- IC416 (Вода-воздух): Вода циркулирует по трубкам в станине, отводя тепло через воздух, обдувающий обмотки. На больших температурах среды, когда воздух уже не может эффективно охлаждать станину, это основной вариант. Нужна вода определённого качества, деионизированная, иначе накипь и коррозия внутри контура.
- IC411/IC71W: Принудительное воздушное охлаждение от внешнего источника. Срабатывает, когда температура среды высока, но ниже 60–70°C.
- IC01 (Водяное охлаждение): Прямое водяное охлаждение станины или обмоток, для специализированных двигателей.
Материалы и компоненты
- Подшипники: Керамические шарики (нитрид кремния) снижают теплопроводность и тепловое расширение. Смазки, жаропрочные, на основе PTFE или керамики.
- Уплотнения: Только термостойкие материалы (PTFE, FKM), чтобы они не выгорали и не теряли герметичность.
- Обмотки: Провода с эмалевой изоляцией класса H или C. Пропитка, специальными термостойкими лаками.
Низкие температуры (-60°C...0°C)
Основные риски: Хрупкость материалов, загустевание смазки, конденсация влаги при запуске.
Решения: Морозостойкие эластомеры, синтетические смазки, подогрев обмоток и подшипников, увеличенные посадочные зазоры.
Высокие температуры (+40°C...+160°C+)
Основные риски: Деградация изоляции, перегрев подшипников, снижение КПД.
Решения: Классы изоляции H/C, системы охлаждения IC416/IC411, керамические подшипники, термостойкие уплотнения.
Нормативная база и стандарты
Проектирование и подбор двигателей для экстремальных условий регламентируется рядом международных и национальных стандартов.
| Стандарт | Назначение | Ключевые параметры |
|---|---|---|
| IEC 60034-1 / ГОСТ Р МЭК 60034-1 | Общие требования к вращающимся электрическим машинам | Классы изоляции, степени защиты IP, методы испытаний, температурные пределы. |
| IEC 60079-0 / ГОСТ Р МЭК 60079-0 | Взрывозащищенное оборудование | Температурные классы взрывозащиты (T1-T6), определяющие максимальную температуру поверхности. |
| IEC 60034-6 / ГОСТ 26760-80 | Системы охлаждения (IC коды) | Обозначение способов охлаждения (например, IC411, IC416). |
| IEC 60034-30 / ГОСТ 26434-85 | Классы эффективности (КПД) | IE1, IE2, IE3, IE4. Влияние температуры на КПД. |
| ГОСТ 15150-69 | Климатические исполнения | УХЛ, О, Т и др., обозначения климатических групп для РФ и СНГ. |
Температурные классы взрывозащиты (T1-T6): Для двигателей во взрывоопасных зонах критически важно соответствие температурного класса поверхности двигателя температуре воспламенения газовой среды. Класс T6 (до 85°C) требует более эффективного охлаждения, чем T1 (450°C). Не путайте этот класс с классом изоляции обмоток.
| Температурный класс | Макс. температура поверхности, °C | Примеры сред |
|---|---|---|
| T1 | 450 | Ацетон, бензин |
| T2 | 300 | Бензин, керосин |
| T3 | 200 | Спирт, бензол |
| T4 | 135 | Гасовый пар, метан |
| T5 | 100 | Диэтиловый эфир |
| T6 | 85 | Водород, сероуглерод |
Расчет параметров двигателя при отклонении температуры
Если температура окружающей среды отклоняется от номинальной (+40°C), допустимую мощность нужно корректировать, учитывая изменение электрических параметров.
1. Изменение сопротивления обмоток
Сопротивление меди и алюминия зависит от температуры. Формула пересчёта:
Где:
R₁, сопротивление при начальной температуре t₁ (Ом);
R₂, сопротивление при температуре t₂ (Ом);
α, температурный коэффициент сопротивления (для меди α ≈ 0.00393 1/°C, для алюминия α ≈ 0.00403 1/°C).
2. Коррекция номинальной мощности
При повышении температуры выше +40°C допустимая мощность снижается, уменьшается разница между температурой обмоток и среды, отвод тепла идёт хуже. В формуле коррекции используют допустимый перегрев ($\Delta T_{allowed}$), а не фиксированные 40°C, потому что базовая температура среды у некоторых двигателей может быть и +55°C.
Где:
Pₙₒₘ, номинальная мощность при tₒₖᵣ = 40°C;
$\Delta T_{allowed}$, допустимый перегрев для данного класса изоляции (например, 105 K для класса F);
Tₒₖᵣ, фактическая температура окружающей среды.
Пример: Двигатель класса F ($\Delta T_{allowed}$ = 105 K) мощностью 100 кВт. При температуре среды 60°C:
Pₖₒᵣᵣ = 100 × (105 - (60 - 40)) / 105 = 100 × 85 / 105 ≈ 81 кВт.
Мощность падает почти на 19%.
3. Влияние на КПД
При высоких температурах сопротивление обмоток растёт, потери в меди (P = I²R) увеличиваются, общий КПД снижается. Эмпирический коэффициент снижения: Δη ≈ 0.001...0.003 на каждый градус превышения номинальной температуры среды.
Защита от конденсации и агрессивных сред
Частая причина выхода двигателей из строя при перепадах температур — конденсация влаги. Холодный двигатель, стоявший на улице при -20°C и включённый в тёплом помещении (+20°C), даёт росу на обмотках. Сопротивление изоляции падает, возрастает риск пробоя.
Методы защиты
- Подогрев обмоток: Нагревательные элементы от отдельного источника питания держат температуру обмоток выше точки росы даже когда двигатель выключен.
- Герметизация (VPI - Vacuum Pressure Impregnation): Вакуумно-прессовая пропитка специальными лаками закрывает обмотки от влаги и агрессивных газов.
- Дренажные отверстия: В нижней части станины предусматривают отверстия для отвода конденсата.
- Датчики температуры: PTC-датчики или терморезисторы (PT100) в обмотках дают мониторинг в реальном времени и отключают двигатель при перегреве или обнаружении влаги (сопротивление PTC-датчиков меняется при увлажнении).
Для агрессивных сред, химическое производство, морская атмосфера, дополнительно применяют покрытия станин (эпоксидные, полиуретановые) и материалы корпуса (нержавеющая сталь, алюминиевые сплавы с антикоррозийным покрытием).
Влияние термических циклов
Термические циклы (перепады температур) часто разрушительнее постоянной работы при экстремальной температуре. Разница в коэффициентах теплового расширения материалов, меди, алюминия, стали, изоляции, ведёт к микротрещинам в изоляции, расслоению пропитки и ослаблению механических соединений. Для борьбы с этим применяют гибкие изоляционные материалы и усиленную фиксацию обмоток.
Особенности привода (VFD) в экстремальных условиях
Частотные преобразователи (VFD), управляющие двигателями, тоже чувствительны к температуре. При холоде конденсаторы в цепях питания теряют ёмкость, электроника работает нестабильно. VFD ставят в отапливаемые шкафы либо используют оборудование с расширенным температурным диапазоном. При жаре, обеспечивают принудительное охлаждение самого преобразователя.
Заключение
Подбор электродвигателя для экстремальных температур требует учёта нескольких факторов. Класс изоляции обмоток важен, но не единственный: материалы уплотнений, тип смазки, система охлаждения, защита от конденсации, всё это определяет надёжность. Строгое соблюдение стандартов (IEC 60034-1, ГОСТ Р МЭК 60034-1, ГОСТ 15150-69) и корректный расчёт параметров при фактической температуре среды обеспечивают долгий срок службы в сложных условиях.
