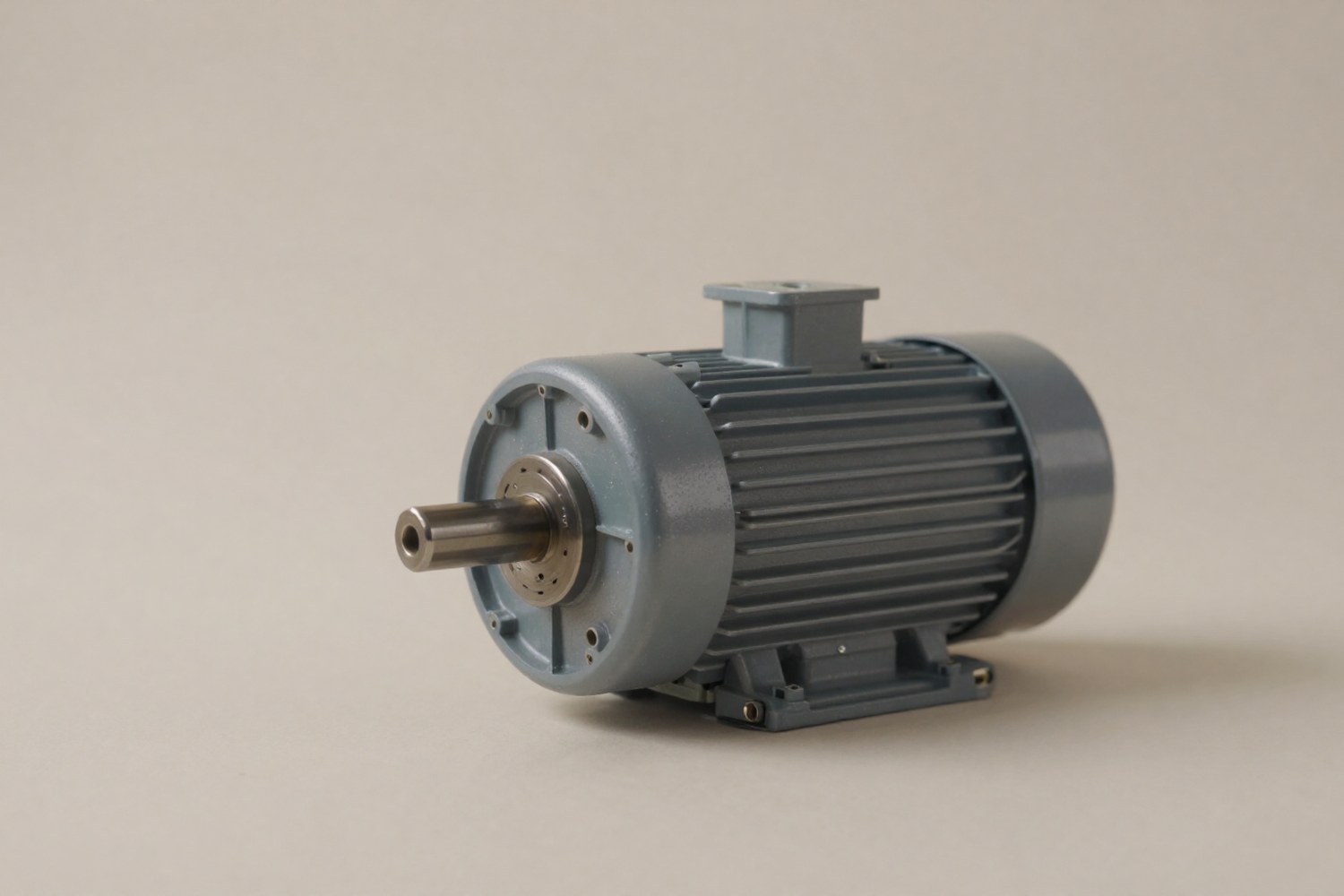

Электродвигатели с интегрированными датчиками мониторинга состояния (CMS, Condition Monitoring System), часто называемые Smart Motor или Intelligent Motor, представляют собой инженерное решение, при котором сенсоры и первичная электроника встраиваются в конструкцию машины на этапе производства. Это позволяет получать данные о внутренних процессах, недоступные для внешних измерений, такие как температура активной зоны обмоток или микровибрация подшипниковых узлов.
Ключевые аспекты интегрированного мониторинга:
- Точность: Датчики размещаются в точках максимального температурного градиента или вибрационного воздействия.
- Надёжность: Электроника защищена конструкцией двигателя и соответствует классам пылевлагозащиты (IP) самого агрегата.
- Интеграция: Данные передаются напрямую в SCADA-системы через промышленные протоколы связи.
Классификация интегрированных датчиков по контролируемым параметрам
Современные интеллектуальные двигатели оснащаются мультипараметрическими системами. Выбор типа датчика зависит от контролируемого явления и условий эксплуатации. Ниже, классификация основных типов сенсоров в промышленном двигателестроении.
| Контролируемый параметр | Тип датчика | Принцип действия | Типичное размещение | Диапазон частот |
|---|---|---|---|---|
| Температура обмоток | Терморезисторы (PT100/PT1000), термопары (тип K), полупроводниковые (NTC) | Изменение сопротивления от температуры | В пазах статора, между слоями изоляции | Статический / Низкочастотный |
| Температура подшипников | Терморезисторы, термопары | Контактный теплообмен | В корпусе подшипника или на подшипниковом щите | Статический / Низкочастотный |
| Вибрация (скорость/ускорение) | Пьезоэлектрические акселерометры, МЭМС | Генерация заряда при деформации кристалла | На подшипниковых щитах (радиально/аксиально) | Пьезо: до 10 кГц; МЭМС: до 5 кГц |
| Ток фаз | Датчики на эффекте Холла, токовые трансформаторы | Магнитное поле вокруг проводника | В клеммной коробке или на шинах питания | До 20 кГц (для MCSA) |
| Положение ротора | Инкрементальные/абсолютные энкодеры, резольверы | Оптическая или магнитная индикация | На торцевой части вала (незагруженная сторона) | До 100 кГц (импульсный) |
| Магнитное поле / Эксцентриситет | Магниторезистивные датчики, датчики Холла | Изменение магнитного сопротивления | В воздушном зазоре (специальные каналы в статоре) | Низкочастотный |
Технологии датчиков температуры: сравнение и применение
Мониторинг температуры обмоток нужен для предотвращения пробоя изоляции. Выбор технологии датчика зависит от класса изоляции двигателя (F, H, C) и требуемой точности.
Терморезисторы (RTD, PT100/PT1000)
Принцип: Изменение электрического сопротивления платиновой спирали.
Преимущества: Высокая линейность характеристики, высокая точность (±0.1–0.3°C), стабильность во времени.
Недостатки: Чувствительность к обрыву цепи, необходимость использования трёхпроводной схемы подключения для компенсации сопротивления проводов.
Применение: Основной стандарт для двигателей среднего и высокого напряжения.
Термопары (Тип K, J)
Принцип: Зендеровский эффект (разность потенциалов на стыке двух металлов).
Преимущества: Широкий диапазон измерений (до +1200°C), высокая механическая прочность, низкая стоимость.
Недостатки: Нелинейная характеристика, необходимость компенсации холодного спая, меньшая точность по сравнению с RTD.
Применение: Специализированные двигатели для экстремальных температур или агрессивных сред.
Полупроводниковые датчики (например, DS1820 или специализированные NTC) ставят в компактные двигатели малой мощности или используют как резервные. Они подключаются по цифровому интерфейсу, но температурный диапазон у них ограничен (обычно до +150°C), так что для классов изоляции H и C в тяжёлом машиностроении они не подходят.
Датчики вибрации: пьезоэлектрические против МЭМС
Вибрационный анализ показывает механические неисправности: дисбаланс ротора, биение валов, дефекты подшипников качения и зубчатых передач.
Пьезоэлектрические акселерометры
Традиционное решение для промышленной диагностики. Они генерируют заряд пропорционально ускорению. Собственная частота колебаний у них обычно выше 30 кГц, поэтому они ловят высокочастотные удары от дефектов подшипников. В двигатели ставят миниатюрные модели с низким профилем.
МЭМС-датчики (Micro-Electro-Mechanical Systems)
Микромеханические системы, где чувствительный элемент и электроника находятся на одном кристалле. Они дешевле, потребляют меньше энергии и легко масштабируются по осям измерения. Но динамический диапазон и способность фиксировать сверхвысокочастотные компоненты вибрации у пьезоэлектриков лучше. МЭМС ставят в двигатели малой и средней мощности, где важны стоимость и простота монтажа.
Для диагностики подшипников нужен баланс между виброускорением и виброскоростью. До 1 кГц полезнее виброскорость (мм/с), а выше 1 кГц, виброускорение (м/с²), которое ловит ударные нагрузки.
Методы интеграции датчиков в конструкцию двигателя
Датчики размещают так, чтобы не ухудшать электромагнитные и тепловые характеристики двигателя. Основные зоны:
- Обмотки статора: Температурные датчики встраивают в пазы статора между изоляцией обмотки и сердечником либо между слоями изоляции. Прямой контакт с источником тепла. Сигналы датчиков нужно защищать от наводок мощных магнитных полей — это требование по ЭМС.
- Подшипниковые щиты: Здесь стоят акселерометры и датчики температуры подшипников. Если двигатель работает в агрессивной среде, электронику дополнительно виброизолируют.
- Клеммная коробка: В модифицированной коробке размещают локальный контроллер сбора данных (DAQ), преобразователи интерфейсов и блоки питания. Электроника защищена от внешних воздействий, кабельные подключения проще.
- Воздушный зазор: Для мониторинга эксцентриситета ротора или магнитного поля ставят специальные датчики в статор так, чтобы не мешать ротору и не нарушать воздушную прослойку.
| Требование к ЭМС встроенной электроники |
|---|
| Помехоустойчивость: Датчики и линии связи выдерживают электромагнитные помехи от частотных преобразователей (VFD) и коммутационных процессов (IEC 61000-4-4, IEC 61000-4-5). |
| Экранирование: Сигнальные кабели датчиков экранируют и заземляют в одной точке, чтобы не создавать контуры. |
| Изоляция: Аналоговые сигналы от температурных датчиков часто требуют гальванической развязки перед поступлением в АЦП контроллера. |
Интеграция данных: протоколы и обработка сигналов
Данные уходят в SCADA/MES через промышленные сети. Интегрированные системы обычно поддерживают несколько протоколов для совместимости. При выводе в IIoT-сети нужно учитывать требования кибербезопасности (IEC 62443).
Протоколы передачи данных
- Modbus TCP/IP: Самый распространённый протокол для мониторинга. Прост в настройке, поддерживается большинством SCADA.
- PROFINET / EtherCAT: Протоколы реального времени для высокопроизводительных линий. Детерминированная передача с низкой задержкой.
- CANopen: В компактных двигателях и приводах, где нужно минимизировать проводку.
Методы обработки сигналов
Первичная обработка идёт либо на борту двигателя (edge computing), либо на стороне сервера. Основные методы:
Где a, виброускорение, v, виброскорость, A, виброперемещение, ω, круговая частота (ω = 2πf). Связь нужна для перевода данных акселерометров (ускорение) в виброскорость, именно её используют для оценки общего состояния машины.
Спектральный анализ (FFT): Быстрое преобразование Фурье применяют к сигналам акселерометров, чтобы выделить частотные компоненты. Так находят дефекты подшипников по характерным частотам (BPFO, BPFI, BSF) и дисбаланс по частоте вращения (1× RPM).
Анализ асимметрии токов (MCSA): Если в двигателе стоят датчики тока (эффект Холла), применяют анализ несимметрии фазных токов. Асимметрия говорит о межвитковых замыканиях в обмотках или проблемах с питанием ещё до того, как температура станет критичной. MCSA обычно идёт как дополнение к встроенным датчикам для бесконтактной диагностики.
При проектировании систем мониторинга опираются на IEC 60034-27 (датчики скорости и положения), IEC 60034-34-3 (мониторинг состояния электрических машин) и IEC 60034-14 (допустимые температуры). Для диагностики вибрации применяется ISO 13373 (мониторинг и диагностика состояния машин).
Пример технической спецификации интегрированной системы
Возьмём архитектуру мониторинга для асинхронного двигателя 110 кВт (серия АИР315М):
- Датчики температуры: 6× PT100 (по 2 на фазу) в пазах статора. Диапазон: −50…+200°C. Точность: Class A.
- Датчики вибрации: 2× трёхосевых пьезоэлектрических акселерометра на подшипниковых щитах. Диапазон: ±50 мм/с (скорость), ±20g (ускорение).
- Датчики тока: 3× датчиков Холла в клеммной коробке. Диапазон: 0…250 А.
- Локальный контроллер: Микроконтроллер с АЦП 16–24 бита, модуль PROFINET/Modbus TCP.
- Питание: От вспомогательной обмотки двигателя или внешнего 24 В DC.
Такая конфигурация даёт полную картину состояния двигателя без монтажа внешних датчиков после запуска агрегата.
