Электрохимическое упрочнение посадочных поверхностей представляет собой технологию локальной модификации поверхностного слоя металла в электролите под действием электрического тока. Ее применяют для валов, втулок, корпусов, шеек под подшипники и других сопрягаемых участков, где важны износостойкость, коррозионная стойкость, стабильность размеров и сопротивление контактным нагрузкам.
- Метод относится к электрохимическим процессам обработки металлов, но не тождественен электрохимическому полированию или гальваническому покрытию.
- Результат зависит от материала детали, электролита, плотности тока, температуры, времени обработки, межэлектродного зазора и качества подготовки поверхности.
- Ориентировочные режимы нельзя переносить на производство без пробной обработки, контроля слоя и согласования с требованиями конструкторской документации.
Что такое посадочная поверхность
Посадочная поверхность представляет собой цилиндрический, конический или плоский участок детали, который обеспечивает точное сопряжение с другой деталью: валом, подшипником, втулкой, шкивом, зубчатым колесом, корпусом или крышкой. Для такой зоны важны не только номинальный размер и допуск, но и форма, соосность, шероховатость, контактная прочность и устойчивость к износу.
При работе посадочные участки испытывают переменные нагрузки, микроперемещения, фреттинг-коррозию, воздействие смазки, влаги и продуктов износа. Поэтому упрочнение назначают не как универсальное улучшение детали, а как способ довести конкретную поверхность до требуемого сочетания твердости, чистоты, коррозионной стойкости и размерной стабильности.
Где применяют метод
Электрохимическое упрочнение посадочных поверхностей используют при изготовлении и ремонте деталей, где нужно локально изменить свойства рабочей зоны без значительного теплового воздействия на всю деталь. Типовые объекты: шейки валов под подшипники, посадочные места шкивов и зубчатых колес, втулки, отверстия корпусов, крышки, направляющие и ремонтируемые сопряжения.
При ремонте посадочных поверхностей и восстановлении посадочных мест метод рассматривают, если износ невелик, геометрия еще допускает корректировку, а зона обработки доступна для катода-инструмента и подачи электролита. При значительном износе, трещинах или разрушении кромок чаще требуется наплавка, напыление, втуление или механическое восстановление с последующей доводкой.
Физико-химическая основа процесса
В типовой схеме деталь подключают как анод, а напротив обрабатываемой зоны устанавливают катод-инструмент. Между ними находится электролит. При прохождении тока на границе металл-электролит идут анодное растворение, образование оксидных или гидроксидных пленок, пассивация, локальное выравнивание микронеровностей и изменение состава поверхностного слоя.
Механизм упрочнения зависит от материала и состава раствора. Для одних сплавов важнее формирование плотной оксидной пленки, для других - контролируемое растворение дефектного слоя, пассивация или образование модифицированной зоны с повышенной микротвердостью. Если процесс включает осаждение компонентов, его дополнительно рассматривают как покрытие с требованиями к сплошности и адгезии.
Электрохимическое упрочнение не следует смешивать с электрохимическим полированием и гальваническим покрытием. Полирование в первую очередь снижает шероховатость и удаляет микровыступы, гальваника осаждает новый материал на поверхность, а упрочнение направлено на получение функционального поверхностного слоя с заданными свойствами.

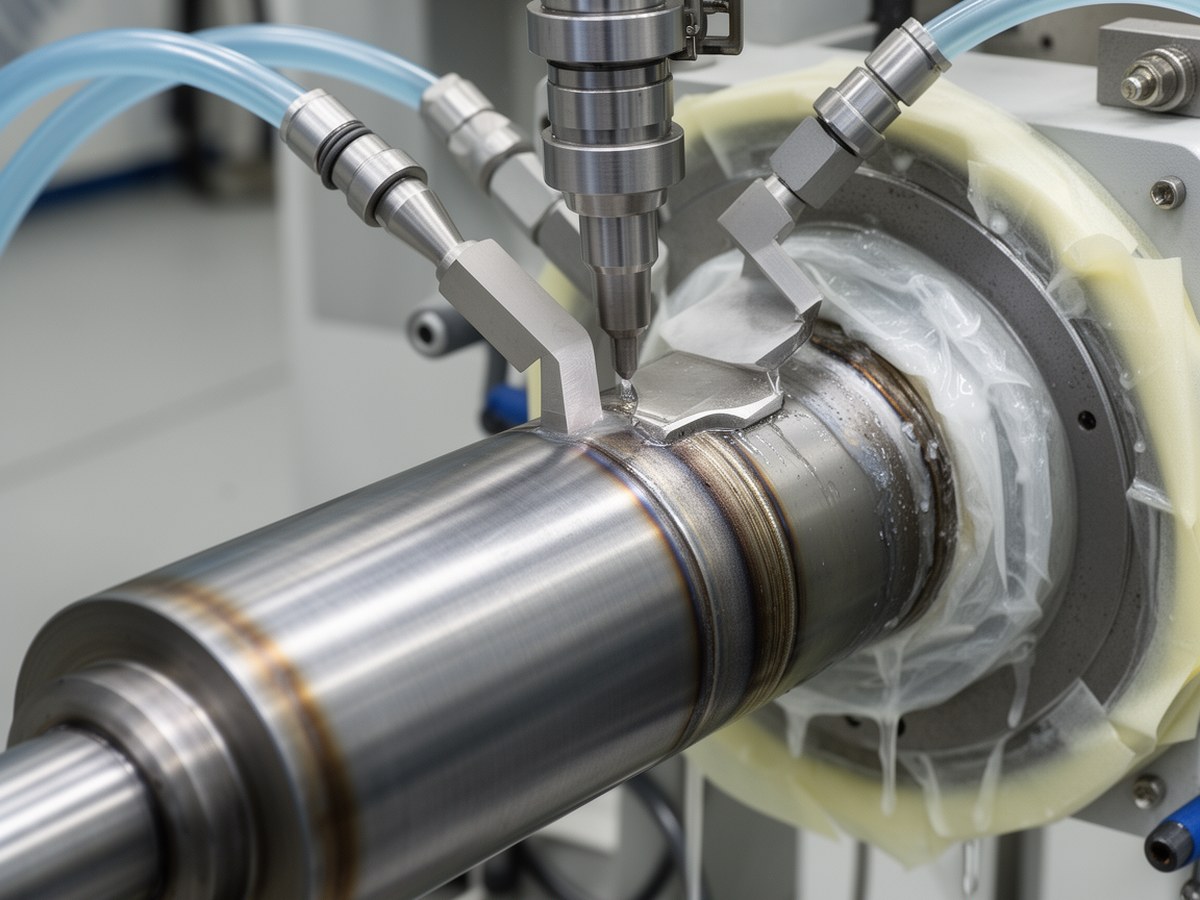

Схема локальной электрохимической обработки
Изображение уместно после объяснения роли анода, катода-инструмента, электролита и межэлектродного зазора.
Оборудование и оснастка
Технологическая система включает источник питания, рабочую ванну или локальную ячейку, катод-инструмент, систему подачи и фильтрации электролита, приспособления для фиксации детали, маскирующие элементы и средства контроля параметров процесса. Для цилиндрических посадок часто применяют проточные или щелевые ячейки с вращением детали либо катода.
| Элемент системы | Назначение | Что контролировать |
|---|---|---|
| Источник питания | Задает постоянный, импульсный или реверсивный режим. | Ток, напряжение, стабильность импульсов, запись параметров цикла. |
| Катод-инструмент | Формирует распределение плотности тока по посадочной зоне. | Форму катода, зазор, соосность, отсутствие замыканий. |
| Ячейка и циркуляция | Подают электролит и удаляют продукты реакции. | Расход, температуру, фильтрацию, отсутствие застойных зон. |
| Маскирование | Защищает необрабатываемые поверхности. | Герметичность, химическую стойкость, четкость границ обработки. |
Подготовка поверхности перед обработкой
Подготовка определяет повторяемость результата не меньше, чем электрический режим. Перед обработкой поверхность очищают от смазки, оксидов, продуктов коррозии, старых покрытий и абразивных загрязнений. Затем проверяют исходный размер, овальность, конусность, биение и шероховатость.
Если на посадке есть задиры, глубокая коррозия, усталостные трещины или сильный наклеп, их нельзя скрывать электрохимической обработкой без оценки ремонтопригодности. Для локальной операции заранее задают границы зоны, способ маскирования, допустимое изменение размера и припуск на последующую доводку, если она предусмотрена маршрутом.
Основные параметры и режимы обработки
Режимы электрохимического упрочнения посадочных поверхностей назначают по материалу, площади обработки, требуемой толщине слоя, типу электролита и допустимому изменению геометрии. Диапазоны ниже приведены для предварительной технологической оценки и не являются нормами без привязки к конкретному электролиту, стандарту, технологической инструкции и результатам пробной обработки.
| Параметр | Ориентировочный диапазон | Влияние на результат |
|---|---|---|
| Плотность тока, А/дм² | 5-80 | Определяет скорость реакций, характер пассивации, толщину и равномерность модифицированного слоя. |
| Напряжение, В | 10-60 | Зависит от электролита, зазора и площади; влияет на устойчивость процесса и локальный нагрев. |
| Температура электролита, °C | 15-60 | Меняет проводимость, вязкость, скорость растворения и риск нестабильной пассивации. |
| pH | По составу электролита | Определяет тип реакций, устойчивость оксидных пленок и совместимость с материалом детали. |
| Время обработки, мин | 3-60 | Связано с толщиной слоя, но зависимость обычно нелинейна и требует калибровки. |
| Межэлектродный зазор, мм | 1-10 | Влияет на распределение тока, равномерность обработки и риск короткого замыкания. |
| Скорость потока электролита | Задается конструкцией ячейки | Обеспечивает теплоотвод и удаление продуктов реакции из рабочей зоны. |
| Материал | Плотность тока, А/дм² | Температура, °C | Время, мин | Комментарий |
|---|---|---|---|---|
| Углеродистые и низколегированные стали | 10-40 | 20-45 | 10-40 | Часто используют щелочные, карбонатные, нитратные или фосфатные растворы. |
| Коррозионностойкие стали | 20-70 | 15-50 | 5-30 | Нужен контроль пассивации; состав электролита подбирают с учетом марки стали. |
| Титановые сплавы | 5-30 | 15-40 | 15-60 | Режимы чувствительны к составу электролита и состоянию естественной оксидной пленки. |
| Чугуны | 10-50 | 20-50 | 10-40 | Нужно учитывать графитовую фазу, пористость и риск неоднородной обработки. |
Электролиты для электрохимического упрочнения
Электролит обеспечивает проводимость, задает характер анодных реакций и влияет на чистоту поверхности. Его выбирают по материалу детали, требуемому механизму упрочнения, температуре процесса, экологическим ограничениям и возможностям очистки отходов.
| Тип электролита | Когда выбирать | Типовые материалы | Ограничения |
|---|---|---|---|
| Щелочные | Для оксидирования и стабилизации поверхности при умеренных требованиях к чистоте. | Углеродистые и низколегированные стали. | Требуют защиты персонала от щелочных растворов и контроля концентрации. |
| Нитратные | Когда нужна стабильная проводимость и управляемая пассивация. | Стали, чугуны, отдельные легированные сплавы. | Нужен контроль температуры, pH и продуктов реакции. |
| Кислотные | Для отдельных высоколегированных и коррозионностойких сплавов при строгом контроле режима. | Коррозионностойкие и высоколегированные стали. | Повышенные требования к вентиляции, коррозионной стойкости оборудования и нейтрализации. |
| Фосфатные | Для пассивации, улучшения смачивания и подготовки функциональных поверхностей. | Стали и некоторые цветные сплавы после проверки совместимости. | Эффект зависит от состава материала и предварительной подготовки. |
| Комплексные | Когда требуется стабилизировать pH, смачивание или равномерность реакции. | Назначаются под конкретный материал и задачу. | Сложнее контролировать состав и утилизацию отработанного раствора. |
Требования безопасности и обращение с электролитами
Работа с электролитами требует производственного регламента: химически стойких перчаток, очков или щитка, защитной одежды, местной вытяжной вентиляции и контроля аэрозолей. Для кислотных и щелочных растворов отдельно задают порядок приготовления, долива, нейтрализации проливов и промывки деталей после обработки.
Отработанные электролиты, промывные воды и фильтровальные материалы нельзя смешивать и сливать без оценки состава. Их собирают, нейтрализуют или передают на утилизацию по принятой на предприятии схеме. Составы с токсичными или экологически проблемными компонентами допустимы только при наличии утвержденной технологии, контроля воздуха рабочей зоны и обученного персонала.
Расчетные зависимости
Расчеты используют для предварительного назначения режима и проверки энергоемкости процесса. Они не учитывают все особенности пассивации, гидродинамики и состава слоя, поэтому должны подтверждаться экспериментом.
где j - плотность тока, А/дм²; I - сила тока, А; S - площадь обрабатываемой поверхности, дм².
Площадь цилиндрической посадочной поверхности: d - диаметр, L - длина участка. Единицы измерения должны быть приведены к одной системе.
Оценка количества вещества по закону Фарадея: m - масса, M - молярная масса, t - время, n - число электронов, F - постоянная Фарадея. Для упрочняющих слоев формула дает ориентир, так как часть тока уходит на побочные реакции.
Удельная энергия процесса помогает сравнить режимы при одинаковой площади обработки: U - напряжение, I - ток, t - время, S - площадь.
Эмпирическая связь толщины модифицированного слоя h со временем обработки t. Коэффициенты k и m определяют по пробным образцам для конкретного материала и электролита.
Контроль качества упрочненного слоя
Контроль строят по маршруту: до обработки фиксируют исходное состояние, во время процесса отслеживают параметры, после обработки проверяют геометрию и свойства слоя. Для ответственных посадок контроль должен быть связан с допусками КД и условиями эксплуатации узла.
| Этап | Что проверяют | Назначение |
|---|---|---|
| До обработки | Размеры, форма, шероховатость Ra/Rz, чистота, дефекты, качество маскирования. | Подтвердить пригодность детали и исходную базу для сравнения. |
| Во время процесса | Ток, напряжение, температуру, pH, расход электролита, состояние фильтрации, газовыделение. | Обеспечить повторяемость режима и вовремя выявить нестабильность. |
| После обработки | Диаметр, овальность, конусность, биение, шероховатость, микротвердость, толщину слоя, сплошность. | Подтвердить соответствие КД и технологическим требованиям. |
| Группа контроля | Что проверяют | Типовые методы |
|---|---|---|
| Геометрия | Диаметр, овальность, конусность, биение, длина зоны обработки. | Микрометры, нутромеры, индикаторные стойки, координатные измерения. |
| Поверхность | Шероховатость Ra/Rz, пятнистость, следы перегрева, питтинг, нарушение маскирования. | Профилометрия, визуальный осмотр, контрольная оптика. |
| Слой | Микротвердость, толщина модифицированной зоны, сплошность, структура. | Микрошлифы, микротвердомер, металлография, локальные измерения. |
| Покрытие при наличии осаждения | Адгезия, пористость, трещины, непрерывность слоя. | Испытания по принятой методике, капиллярный контроль, микроскопия. |
| Эксплуатационные свойства | Износостойкость, коррозионная стойкость, поведение при контактных нагрузках. | Стендовые испытания, солевой туман, трение по заданной паре материалов. |
Ограничения и типичные дефекты
Основное ограничение метода связано с распределением тока и состоянием электролита. На кромках, переходах диаметров и участках с разным зазором возможно локальное усиление реакции. Это приводит к неравномерной толщине слоя, пятнистости, изменению шероховатости или отклонению размера.
| Дефект | Вероятная причина | Корректирующее действие |
|---|---|---|
| Пятнистость или неоднородный цвет | Загрязнение электролита, слабая циркуляция, остатки смазки. | Повторить очистку, проверить фильтрацию, обновить или скорректировать раствор. |
| Неравномерная толщина слоя | Нестабильный межэлектродный зазор, неверная форма катода, краевой эффект. | Отрегулировать оснастку, применить экраны, проверить соосность и вращение. |
| Рост шероховатости | Завышенная плотность тока, перегрев, локальная пассивация. | Снизить ток, стабилизировать температуру, уточнить состав электролита. |
| Питтинг | Газовые пузырьки, загрязнения, нестабильный pH. | Увеличить проток, проверить обезжиривание и контроль pH. |
| Повреждение соседних зон | Нарушение маскирования или подтекание электролита. | Изменить схему защиты, проверить уплотнения и границы обработки. |
Сравнение с альтернативными методами
| Метод | Сильная сторона | Ограничение |
|---|---|---|
| Электрохимическое упрочнение | Локальная обработка сложных посадок при малом тепловом воздействии. | Высокая зависимость от электролита, зазора, маскирования и формы катода. |
| Термообработка | Хорошо изучена, применима к широкому кругу сталей. | Может менять размеры и структуру всей детали, не всегда удобна для локальных зон. |
| Химико-термическая обработка | Формирует диффузионный слой с высокой износостойкостью. | Требует температуры, времени и материала, пригодного для насыщения. |
| Наплавка | Позволяет восстановить значительный износ и нарастить размер. | Есть тепловое влияние, возможны деформации и необходимость последующей мехобработки. |
| Лазерное упрочнение | Локальность и высокая плотность энергии. | Требует точной оптики, программирования траектории и контроля термического цикла. |
| Электроискровая обработка | Удобна для локального восстановления и нанесения тонких функциональных слоев. | Производительность и равномерность зависят от режима, электрода и навыка выполнения. |
| Гальванические покрытия | Позволяют получить слой заданного материала на поверхности. | Нужны требования к адгезии, пористости, толщине и экологической безопасности процесса. |
Факторы технологической и экономической целесообразности
Электрохимическое упрочнение посадочных поверхностей целесообразно рассматривать, когда требуется локальная обработка без значительного теплового влияния, а геометрия зоны позволяет стабильно подвести электролит и выдержать межэлектродный зазор. Метод особенно чувствителен к повторяемости оснастки, поэтому лучше раскрывается на серийных или регулярно повторяющихся ремонтных операциях.
На экономику процесса влияют трудоемкость подготовки и маскирования, стоимость катодов и приспособлений, стабильность электролита, организация фильтрации, контроль отходов и объем измерений после обработки. Заявления о кратном росте ресурса корректны только как результат конкретных испытаний для определенной пары материалов, режима и условий эксплуатации.
Итоговое решение о применении метода принимают после пробной обработки, измерения геометрии и свойств слоя, проверки безопасности электролита и сопоставления с альтернативными способами восстановления или упрочнения посадки.
