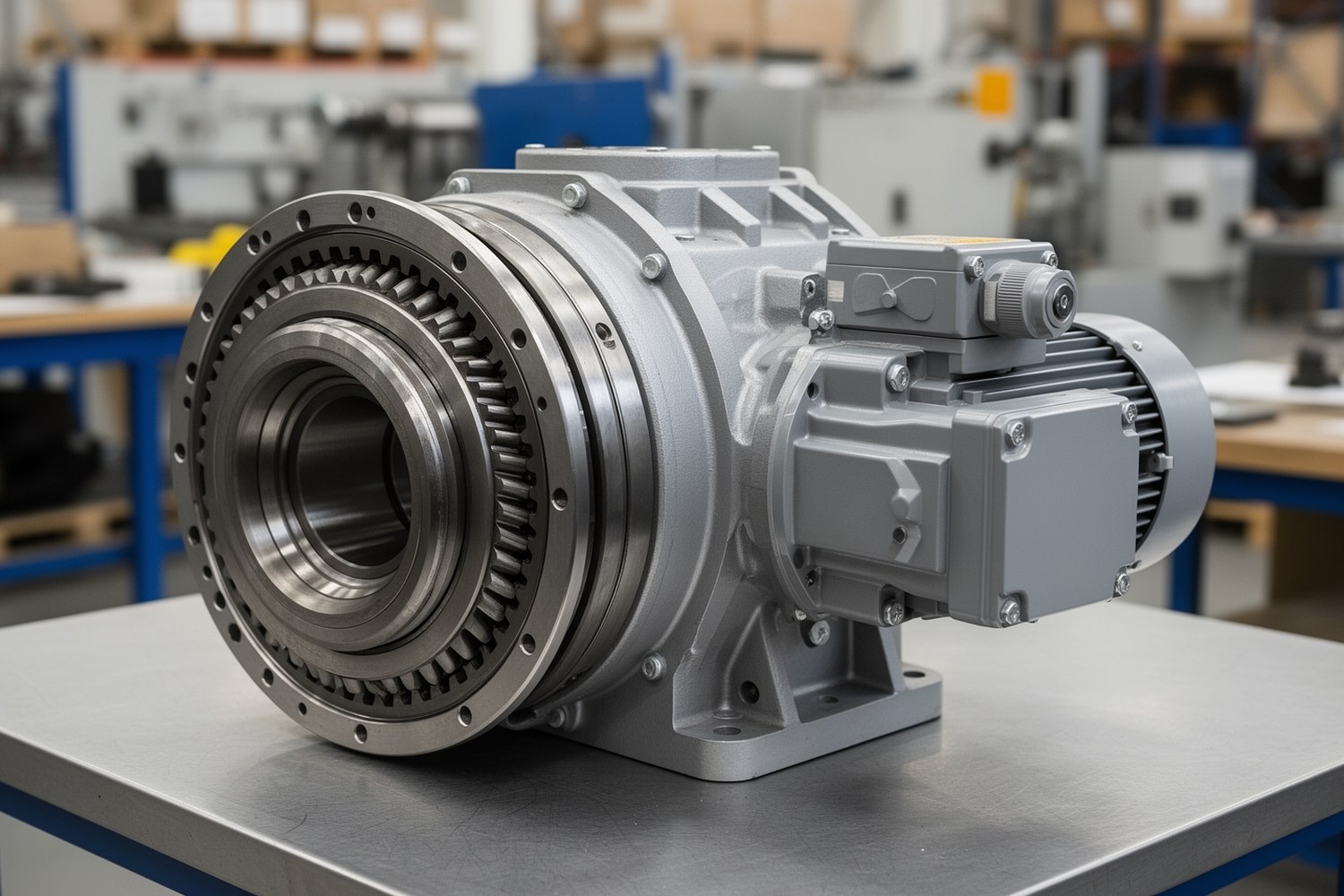

Энергоэффективные приводы для ОПУ выбирают по режиму работы поворотного механизма, а не по одному паспортному значению КПД. Опорно-поворотное устройство, или ОПУ, воспринимает осевые и радиальные нагрузки, а также опрокидывающий момент. Привод ОПУ передает крутящий момент на зубчатый венец или поворотный узел, задает скорость, обеспечивает позиционирование и, при необходимости, удерживает нагрузку в неподвижном положении.
- Привод ОПУ включает не только редуктор, но и двигатель, систему управления, тормоз, датчики и элементы передачи момента.
- Энергоэффективность зависит от КПД двигателя, редуктора, преобразователя, режима включений, смазки, температуры и состояния ОПУ.
- Червячный привод, планетарный редуктор, гидропривод, сервопривод и прямой привод подходят для разных условий эксплуатации.
- Предварительный подбор начинают с момента, скорости, инерции, ветровых и ударных нагрузок, рабочего цикла и требований к стояночному режиму.
Что такое поворотный привод ОПУ и где возникает энергопотребление
В инженерной практике сначала разделяют несколько понятий. ОПУ представляет собой опорный вращающийся узел с кольцами, телами качения и часто с наружным или внутренним зубчатым венцом. Поворотный привод приводит этот узел во вращение. Редуктор изменяет скорость и момент. Двигатель создает механическую мощность. Система управления регулирует разгон, торможение, скорость и положение. Тормоз или стопор отвечает за фиксацию нагрузки в рабочих и аварийных режимах.
Энергия теряется на каждом участке цепочки: в обмотках двигателя, силовой электронике, зубчатых передачах, червячной паре, подшипниках, уплотнениях, смазке и тормозных элементах. Поэтому энергоэффективные приводы для ОПУ нельзя оценивать только по типу редуктора. Один и тот же редуктор может работать экономично в номинальной зоне и неэффективно при постоянных пусках, недогрузке, загрязненной смазке или неверно настроенном торможении.
Параметры, которые задают выбор привода
Предварительный выбор начинается с исходных данных по механике и циклу работы. Для ОПУ крана, экскаватора, поворотного стола или ветроустановки набор параметров будет отличаться, но логика остается общей: привод должен обеспечить расчетный момент, выдержать пиковые нагрузки, не перегреваться и сохранять управляемость при реальном рабочем цикле.
Нагрузки
Учитывают рабочий и пиковый момент, инерцию поворотной части, массу груза, ветровую нагрузку, уклоны, ударные воздействия и сопротивление в ОПУ. Для тяжелой техники критичны кратковременные перегрузки, а не только средний момент.
Движение
Задают скорость поворота, допустимое ускорение, плавность старта, тормозной путь, частоту включений и требования к позиционированию. Для сервопривода важны обратная связь и жесткость контура управления.
Фиксация положения
Проверяют, должен ли привод удерживать поворотную часть при ветре, наклоне, отключении питания или аварийной остановке. Это может обеспечиваться тормозом, самоторможением, стопором или их сочетанием.
Среда
Температура, пыль, влажность, вибрация, доступность обслуживания и монтажное пространство влияют на тип передачи, класс защиты, смазку, датчики и допустимый тепловой режим.
Рабочий цикл и режимы S-класса
Режимы S-класса описывают характер работы электродвигателя: длительную нагрузку, кратковременное включение, повторно-кратковременные циклы, частые пуски, торможение и влияние пауз на охлаждение. Для привода ОПУ это существенно, потому что средняя мощность может быть небольшой, а тепловая нагрузка на двигатель, редуктор и тормоз высокой из-за частых разгонов и остановок.
Редкие повороты с длительной стоянкой требуют надежной фиксации положения. Частые циклы требуют проверки нагрева, ресурса тормоза и настроек управления. При длительной работе на малой скорости нужно проверить охлаждение двигателя и редуктора, так как паспортный КПД не гарантирует допустимую температуру в конкретном цикле.
Основные типы приводов для ОПУ
Червячный привод часто применяют там, где нужны компактность, большое передаточное отношение и способность к удержанию нагрузки. Его ограничение связано с потерями на скольжение в червячной паре, нагревом и зависимостью КПД от геометрии, смазки, температуры и нагрузки. Низкие значения КПД характерны для самотормозящихся и тяжелонагруженных червячных передач, особенно при неблагоприятной смазке или малой скорости. Верхние значения достижимы только при подходящем угле подъема винтовой линии, точной геометрии, корректной смазке и работе в близком к расчетному режиме.
Планетарный редуктор обычно дает более высокий КПД и хорошую плотность мощности. Он подходит для электроприводов ОПУ с высокими требованиями к моменту и ресурсу, но требует отдельной проверки тормоза, люфта, жесткости и защиты от ударных нагрузок. При многоступенчатой схеме общий КПД снижается как произведение КПД ступеней.
Гидропривод рационален в тяжелых машинах, где важны высокая удельная мощность, стойкость к перегрузкам и работа в жестких условиях. Его энергетические ограничения связаны с потерями в насосах, распределителях, дросселировании, трубопроводах и нагревом масла. Если на машине уже есть общая гидросистема, гидропривод поворота может быть рациональнее отдельного электропривода ОПУ, несмотря на потери: уменьшается состав дополнительного оборудования и упрощается интеграция.
Электромеханический сервопривод применяют, когда нужны управляемый профиль движения, точность позиционирования, обратная связь и возможность рекуперации. Он чувствителен к настройке контура управления, качеству датчиков, электромагнитной совместимости и правильному выбору тормоза. Прямой привод исключает механический редуктор и уменьшает потери в передаче, но требует крупного моментного двигателя, точного датчика положения, жесткой конструкции и более дорогой силовой электроники.
КПД и причины энергетических потерь
Ориентировочные диапазоны КПД нельзя использовать как паспортные значения. Фактический коэффициент полезного действия зависит от конструкции, нагрузки, скорости, смазки, температуры, состояния зубчатого зацепления, подшипников и режима работы.
Максимальный КПД не всегда является главным критерием. В кранах, ветроустановках и тяжелых поворотных платформах более важными могут быть аварийное удержание, стойкость к ветру, ресурс тормоза, ремонтопригодность и предсказуемость поведения при отключении питания. В прецизионных узлах на первый план выходят люфт, жесткость, датчики положения и стабильность контура управления.
| Источник потерь | Как проявляется | Что проверить |
|---|---|---|
| Редуктор | Нагрев, рост потребляемой мощности, падение КПД на малой нагрузке | Тип передачи, число ступеней, смазку, износ зубьев, преднатяг |
| Двигатель | Работа вне оптимальной зоны, перегрев, высокий ток при пусках | Класс энергоэффективности, запас по моменту, режим S-класса, охлаждение |
| Управление | Жесткие пуски, лишнее торможение, пиковые нагрузки сети | Настройки преобразователя, профиль ускорений, обратную связь, рекуперацию |
| ОПУ | Рост сопротивления повороту, неравномерный ход, шум | Состояние дорожек качения, зубчатого венца, уплотнений, крепежа и смазки |
| Тормоз | Потери при частом механическом торможении, нагрев, износ накладок | Логику торможения, удерживающий момент, аварийные сценарии |

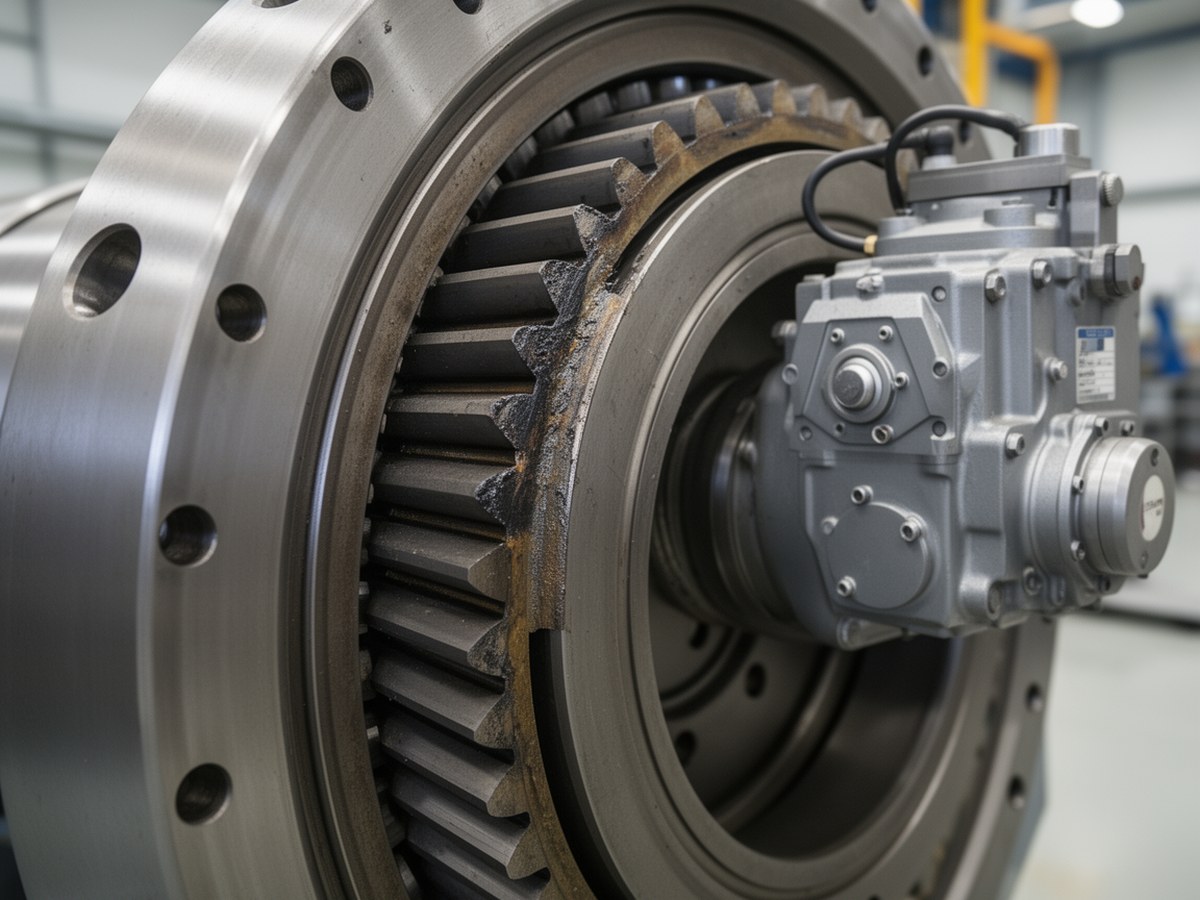

Деталь передачи момента
Изображение уместно рядом с разделом о потерях, чтобы показать реальный механический узел без схем и подписей.
Сравнение решений по применимости
| Тип привода | Ориентировочный КПД | Сильные стороны | Ограничения | Где часто применяют | Что проверить особенно внимательно |
|---|---|---|---|---|---|
| Червячный привод | примерно 50-90% | Компактность, большие передаточные числа, возможное самоторможение | Тепловыделение, износ при тяжелом цикле, зависимость КПД от смазки | Поворотные механизмы с умеренной скоростью и важной фиксацией | Нагрев, смазку, ресурс червячной пары, условия самоторможения |
| Планетарный редуктор | примерно 85-97% | Высокая плотность мощности, хороший КПД, стойкость при правильном подборе | Нужен отдельный тормоз, контроль люфта и проверка ударных нагрузок | Краны, экскаваторы, промышленные поворотные узлы | Люфт, ударные перегрузки, тормозной момент, ресурс ступеней |
| Гидропривод | зависит от схемы | Высокая удельная мощность, устойчивость к тяжелым режимам | Потери в гидросистеме, нагрев масла, обслуживание, риск утечек | Мобильная и карьерная техника, тяжелые поворотные механизмы | Температуру масла, дросселирование, утечки, качество фильтрации |
| Сервопривод | примерно 80-95% для системы | Точность, управляемый цикл, рекуперация при подходящей схеме | Требует настройки, датчиков, защиты электроники и корректного тормоза | Поворотные столы, автоматизация, робототехника | Настройку контура, датчик положения, тормоз, совместимость электроники |
| Прямой привод | примерно 90-97% для узла | Минимум механических потерь, высокая точность, отсутствие люфта редуктора | Высокая стоимость, крупный двигатель, требования к жесткости и датчикам | Прецизионные поворотные столы, испытательные стенды, роботизированные оси | Жесткость конструкции, тепловой режим двигателя, стоимость электроники |
| Комбинированное решение | зависит от состава | Можно разделить точное управление и пиковый момент | Сложность, больше узлов обслуживания, нужна системная проверка | Нестандартные машины с переменной нагрузкой | Логику управления, отказные режимы, обслуживание всех подсистем |
Рекуперация, торможение и удержание нагрузки
Рекуперация возвращает часть энергии торможения в сеть, накопитель или промежуточное звено привода. Она имеет смысл, если поворотная масса часто разгоняется и тормозится, инерция значительна, а система управления умеет принимать и использовать возвращаемую энергию. При редких поворотах или при преобладании стояночного режима эффект может быть небольшим.
Фиксацию положения рассматривают отдельно от КПД. Для кранов, ветроустановок и поворотных платформ важно, чтобы узел сохранял положение при ветре, отключении питания и аварийной остановке. Червячная передача может помогать за счет самоторможения, но в ответственных механизмах обычно проверяют также тормоз, стопорение, аварийный режим и допустимый износ.
Предварительная оценка энергопотребления
Формулы ниже подходят для ранней оценки и сравнения вариантов. Для проектного расчета нужны паспортные данные компонентов, расчет нагрузок, тепловая проверка и анализ рабочего цикла.
ηобщ = ηдв × ηупр × ηред × ηопу
где ηобщ означает общий КПД привода ОПУ, ηдв означает КПД двигателя, ηупр означает КПД преобразователя или сервоконтроллера, ηред означает КПД редуктора, ηопу означает расчетное допущение для учета потерь в ОПУ, подшипниках, уплотнениях и зубчатом венце. Обычно это не паспортный КПД ОПУ, а условный коэффициент для сравнения вариантов на ранней стадии.
Eгод = Pср × T / ηобщ
где Eгод означает ориентировочное годовое энергопотребление, Pср означает среднюю полезную мощность на нагрузке, T означает годовое время работы в часах.
ΔE = Pср × T × (1 / ηстар - 1 / ηнов)
где ΔE означает расчетную экономию энергии при замене привода, ηстар и ηнов означают общий КПД старой и новой системы.
Tокуп = ΔC / (ΔE × Cэ + ΔMгод)
где Tокуп означает простой срок окупаемости, ΔC означает дополнительные капитальные затраты на более энергоэффективный вариант по сравнению с базовым, Cэ означает стоимость энергии, ΔMгод означает годовую экономию на обслуживании и простоях. Если обслуживание нового решения дороже, эту величину учитывают со знаком минус.
Когда модернизация оправдана
Энергоэффективная модернизация чаще имеет смысл при частых циклах разгона и торможения, заметном перегреве редуктора или тормоза, высокой стоимости энергии, изношенной передаче, необходимости точного управления или большом простое оборудования из-за обслуживания. Если поворот выполняется редко, а основной риск связан с безопасной фиксацией положения, экономия энергии может быть вторичным аргументом.
Алгоритм предварительного выбора
- Собрать исходные данные: массу и геометрию поворотной части, расчетные нагрузки на ОПУ, момент сопротивления, скорость, ускорение, условия среды и ограничения по монтажу.
- Определить рабочий цикл: редкие повороты, непрерывная работа, частые пуски, длительное удержание, ударные нагрузки, режим включений и допустимый нагрев.
- Выбрать тип передачи: червячную, планетарную, гидравлическую, сервосистему, прямой привод или комбинированную схему.
- Проверить момент: номинальный, пусковой, тормозной, аварийный и удерживающий. Запас должен учитывать ветер, инерцию, перекосы и возможный износ.
- Проверить тепловой режим редуктора, двигателя и тормоза при заданной частоте включений, длительности цикла и условиях охлаждения.
- Оценить управление: нужен ли частотный преобразователь, сервоконтроллер, энкодер, рекуперация, ограничение рывка, синхронизация нескольких приводов.
- Проверить обслуживание и стоимость жизненного цикла: энергию, смазку, ресурс тормоза, доступность ремонта, простой оборудования и требования к диагностике.
Что запросить у поставщика или производителя
- КПД редуктора или привода при близкой к рабочей нагрузке, а не только максимальное значение.
- Допустимый номинальный, пиковый, тормозной и удерживающий момент.
- Люфт, жесткость, ресурс тормоза и допустимое число включений.
- Тепловые ограничения редуктора, двигателя, тормоза и силовой электроники.
- Требования к смазке, температуре, защите от загрязнения и периодичности обслуживания.
- Данные по перегрузкам, аварийному удержанию и отказным режимам.
Типичные ошибки выбора
- Подбор только по номинальному моменту без проверки пусковых, ударных и ветровых нагрузок.
- Игнорирование инерции поворотной части и энергии, которую нужно рассеять или вернуть при торможении.
- Выбор привода с высоким паспортным КПД без проверки теплового режима в реальном цикле.
- Недооценка тормоза, стопора и поведения узла при отключении питания.
- Завышенный запас по мощности без анализа работы двигателя и редуктора в оптимальной зоне нагрузки.
Типовые применения
| Оборудование | Что важно | Рациональные варианты |
|---|---|---|
| Краны | Фиксация под ветром, плавный пуск, торможение, безопасность | Планетарный электропривод, гидропривод, сервопривод для частых циклов |
| Экскаваторы | Ударные нагрузки, загрязнение, высокая цикличность, ремонтопригодность | Гидропривод или прочный электромеханический привод с проверкой перегрузок |
| Поворотные столы | Точность позиционирования, малый люфт, повторяемость | Сервопривод, планетарный редуктор высокой точности, прямой привод |
| Ветроустановки | Удержание направления, ветровые нагрузки, работа на открытом воздухе | Планетарные приводы, несколько синхронизированных электроприводов, тормозные системы |
| Робототехника | Динамика, точность, масса, повторяемость, энергорасход в цикле | Сервопривод или прямой привод при высоких требованиях к точности |
Вывод
Энергоэффективный привод ОПУ выбирают как систему под конкретный цикл работы, а не как самый дорогой или самый высокоэффективный по паспорту узел. Для редких поворотов может быть рационален простой привод с надежной фиксацией положения. Для частых разгонов и торможений важнее управление, рекуперация и тепловой режим. Для точного позиционирования на первый план выходят люфт, жесткость, датчики и настройка сервоконтроллера. Итоговый выбор делают по моменту, режиму, безопасности, обслуживанию и стоимости жизненного цикла.
