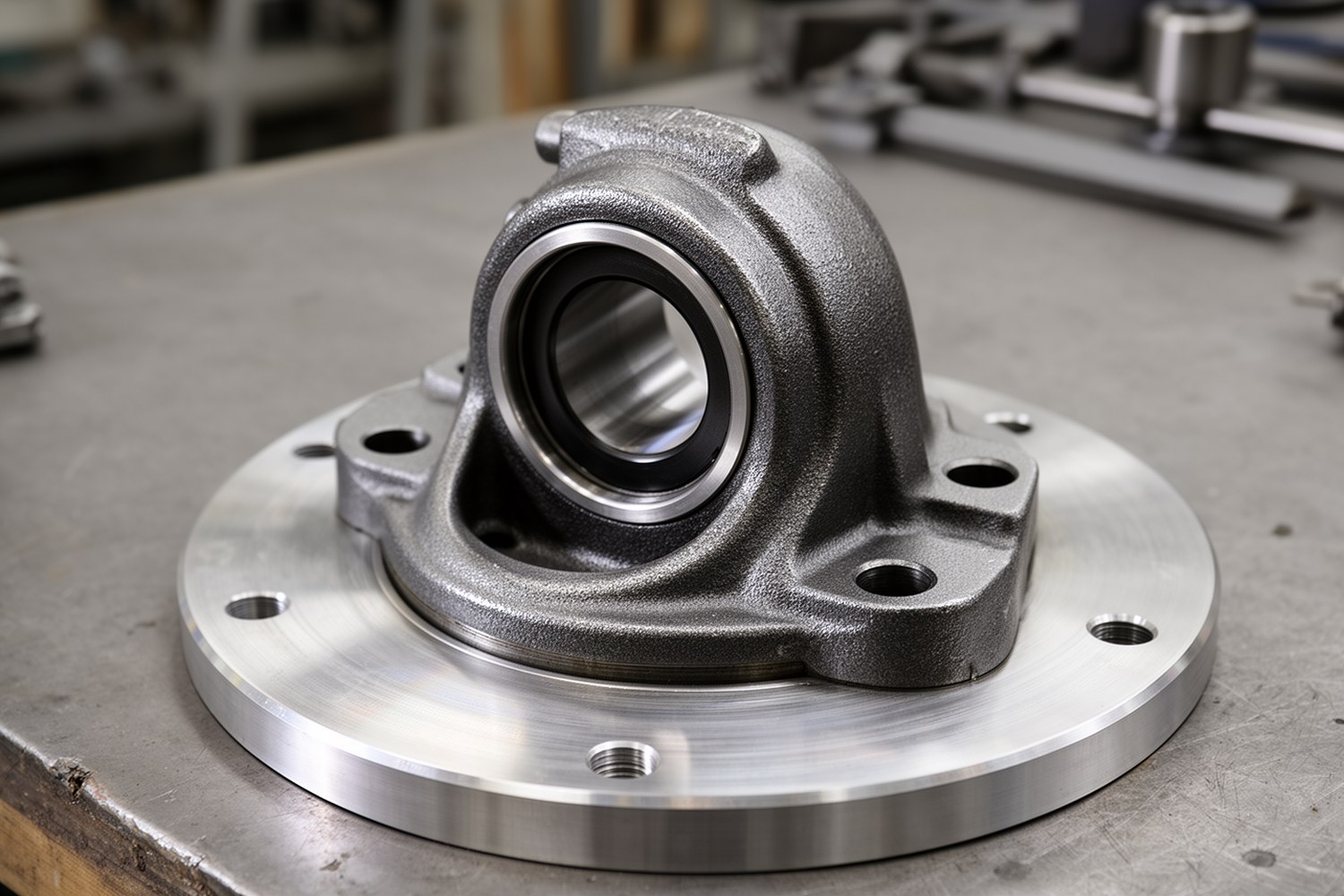

Фланцевые корпуса подшипников являются корпусными опорами: подшипник устанавливается в корпус с фланцем, а сам корпус крепится к плоской поверхности. Такие опоры используют в конвейерах, приводах, насосных агрегатах, упаковочных машинах, сельскохозяйственной технике и других узлах, где вал нужно поддержать не на горизонтальном основании, а на стенке, плите, боковине рамы или торце механизма.
- Фланцевый корпус задает способ крепления опоры, а не грузоподъемность подшипника саму по себе.
- В сборе фланцевые подшипниковые узлы обычно включают корпус, подшипник, уплотнения, элементы фиксации на валу и иногда торцевую крышку.
- Правильный выбор корпуса подшипника требует проверки нагрузки, среды, температуры, смазки, крепежа и монтажной базы.
Что такое фланцевый корпус подшипника
Фланцевый корпус подшипника представляет собой деталь с посадочным местом под подшипник и фланцевым креплением. Фланец может быть квадратным, овальным, круглым, треугольным или ромбическим. Через отверстия во фланце корпус крепят болтами к опорной поверхности, а подшипник воспринимает радиальные и, в допустимых пределах, осевые нагрузки от вала.
Нужно различать три понятия. Корпус представляет собой несущую деталь с посадочным гнездом. Подшипник является отдельным элементом качения или скольжения. Корпусной подшипниковый узел представляет собой сборку, в которую входят корпус, подшипник, уплотнения, фиксация на валу, смазка и дополнительные элементы. Подшипниковый узел с фланцем не стоит называть просто подшипником, если речь идет о корпусной опоре в сборе.
Чаще всего фланцевые корпуса подшипников работают с вставными подшипниками серии UC и аналогами, самоустанавливающимися шариковыми подшипниками, сферическими роликовыми подшипниками, а также подшипниками на закрепительных втулках. Самоустанавливающийся подшипник допускает ограниченный перекос, но это не означает, что корпус можно ставить на кривую или слабую поверхность.
Фланцевый корпус, фланцевый подшипник и узел в сборе
В поиске и каталогах термины часто смешивают. Фланцевый корпус представляет собой корпусную деталь. Фланцевый подшипник в строгом смысле может означать подшипник с собственным буртом или фланцем на кольце. Фланцевый корпусной подшипниковый узел означает корпус с установленным подшипником, уплотнениями и элементами крепления на валу.
Обозначения UCF, UCFL и UCFC обычно относятся к компактным корпусным узлам со вставным подшипником UC или аналогом. Корпуса FL в разных каталогах часто связаны с компактными фланцевыми исполнениями. Корпуса FNL относятся к другому конструктивному семейству: это разъемные фланцевые корпуса под отдельные самоустанавливающиеся или сферические роликовые подшипники, часто с закрепительной втулкой, крышкой и отдельными уплотнениями.
Где применяют фланцевые корпуса
Фланцевое крепление выбирают, когда опора должна быть компактной, располагаться на вертикальной или наклонной плоскости либо крепиться к торцу оборудования. Такие корпуса удобны в узлах, где нет места для стоячей опоры с лапами или где вал проходит через стенку корпуса машины.
Типовые узлы
Конвейерные ролики, приводные барабаны, валы мешалок, упаковочные линии, деревообрабатывающие станки, подающие механизмы, сельскохозяйственные агрегаты.
Ограничения
Фланцевый корпус не компенсирует недостаточную жесткость рамы, сильную несоосность, перегрузку подшипника, неподходящую смазку или ошибочный выбор уплотнения.
Основные типы и исполнения
Конструкция фланца влияет на распределение нагрузки, габариты, удобство монтажа и требования к монтажной поверхности. Единого варианта для всех узлов нет: двухболтовый корпус удобен в компактных местах, четырехболтовый обычно жестче, а разъемный корпус полезен там, где разборка вала затруднена.
| Исполнение | Особенности | Типичные условия применения |
|---|---|---|
| Двухболтовое, овальное или ромбическое | Компактный фланец с двумя точками крепления; часто встречается в узлах типа UCFL и FL | Легкие и средние нагрузки, ограниченное пространство, конвейерные узлы |
| Четырехболтовое, квадратное | Четыре точки крепления, более равномерное прижатие; типичный пример: UCF | Средние нагрузки, повышенные требования к жесткости и устойчивости корпуса |
| Круглое | Фланец с несколькими отверстиями по окружности; в компактных узлах может встречаться как UCFC | Торцевой монтаж, узлы с симметричной компоновкой и ограниченным местом |
| Треугольное | Три точки крепления, компактная форма | Разъемные и специальные корпуса, монтаж на ограниченной площади |
| Разъемное | Корпус собирается из частей; обслуживание зависит от доступа к валу, крышкам и уплотнениям | Тяжелые валы, ремонтопригодные опоры, сферические роликовые подшипники, корпуса FNL |
| Глухое или сквозное | Глухой корпус закрывает конец вала, сквозной допускает выход вала наружу | Выбор зависит от компоновки, безопасности и требований к защите подшипника |
| Пищевое и коррозионностойкое | Гладкие поверхности, нержавеющая сталь, термопластик, стойкие уплотнения и смазки | Моечные зоны, влажная среда, пищевая и фармацевтическая техника |

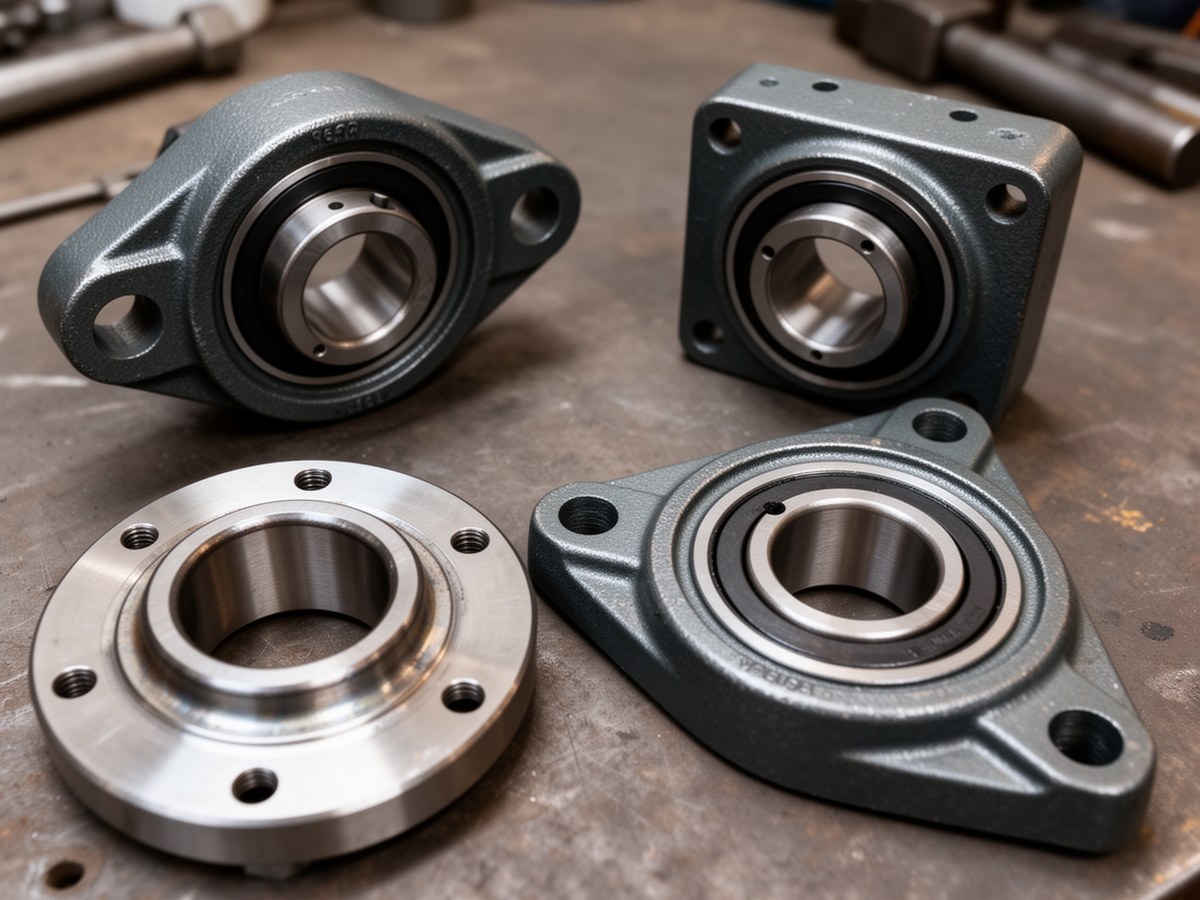

Типовые формы фланцевых корпусов
Изображение поможет визуально отличить двухболтовое, четырехболтовое, круглое и треугольное исполнения без превращения материала в каталог.
Отличие от других корпусных опор
Фланцевый подшипниковый корпус отличается от стоячего, натяжного и подвесного прежде всего способом крепления. Он крепится через фланец к плите или стенке. Стоячая опора ставится на горизонтальное основание, натяжная работает с регулировкой положения, а подвесная удерживает вал на кронштейне или подвесе.
| Тип корпуса | Как крепится | Когда уместен | Что учитывать |
|---|---|---|---|
| Фланцевый | К плоской поверхности через фланец | Вертикальный, торцевой или компактный монтаж | Плоскостность базы, перпендикулярность вала, затяжка крепежа |
| Стоячий | На горизонтальное основание через лапы | Опоры валов на раме, станине или фундаменте | Высота оси, жесткость основания, доступ к крепежу |
| Натяжной | В направляющих или пазах с возможностью смещения | Регулировка натяжения ремней, цепей, лент | Ход регулировки, фиксация после настройки, равномерность натяжения |
| Подвесной | На кронштейне или подвесной конструкции | Вспомогательные валы, транспортеры, легкие механизмы | Жесткость подвеса и восприимчивость к вибрации |
Материалы корпуса
Материал корпуса выбирают по нагрузке, ударности, температуре, коррозионности среды, санитарным требованиям и массе узла. Температурный диапазон нельзя оценивать только по корпусу: материал, уплотнения и смазка должны подбираться совместно.
| Материал | Плюсы | Ограничения | Где применяют |
|---|---|---|---|
| Серый или высокопрочный чугун | Жесткость, демпфирование вибраций, хорошая обрабатываемость | Чувствительность к ударным перегрузкам и коррозии без защиты | Общие промышленные узлы, конвейеры, приводы |
| Сталь | Прочность, стойкость к ударным нагрузкам | Может требовать защиты от коррозии | Тяжелые и ударные режимы, сварные рамы, спецоборудование |
| Нержавеющая сталь | Коррозионная стойкость, пригодность для влажных зон и мойки | Выше требования к подбору сопряженных материалов и смазок | Пищевая, фармацевтическая, моечная и морская среда |
| Алюминиевые сплавы | Малая масса, удобная обработка | Ограниченная жесткость и нагрузочная способность по сравнению со сталью | Легкие механизмы, приборные и упаковочные узлы |
| Термопластик и композиты | Коррозионная стойкость, малая масса, санитарные исполнения | Ограничения по температуре, жесткости и длительной нагрузке | Пищевая техника, влажные зоны, легкие конвейеры |
Размеры и присоединительные параметры
Подбор фланцевого корпуса по размерам не сводится к диаметру вала. Проверяют посадку под подшипник, межосевые расстояния крепежных отверстий, диаметр и класс болтов, толщину фланца, общий габарит корпуса, вылет вала, место под крышку и доступ для инструмента. Если корпус ставится на существующую раму, размеры фланцевого корпуса должны соответствовать не только валу, но и фактической геометрии монтажной поверхности.
Как выбрать фланцевый корпус
Выбор корпуса подшипника начинается не с формы фланца, а с условий работы узла. Сначала определяют диаметр вала, тип подшипника, характер нагрузки, скорость вращения и требования к фиксации. Затем уточняют материал корпуса, тип уплотнений, способ смазки, крепеж и размеры монтажной поверхности.
| Критерий | Что проверить | Почему это важно |
|---|---|---|
| Диаметр вала | Номинальный размер, посадка, состояние поверхности | Ошибочная посадка вызывает проскальзывание, нагрев или повреждение вала |
| Тип подшипника | UC, самоустанавливающийся шариковый, сферический роликовый, подшипник на втулке | От этого зависят допустимый перекос, нагрузка и способ фиксации |
| Нагрузка | Радиальная, осевая, ударная, переменная | Корпус и подшипник должны работать в допустимом диапазоне |
| Частота вращения | Обороты, температура, смазка | Высокая скорость повышает требования к смазке и уплотнениям |
| Среда | Пыль, влага, мойка, химия, абразив | Среда определяет материал корпуса и тип уплотнения |
| Крепеж | Диаметр, класс прочности, длина зацепления резьбы, момент затяжки, защита от самоотвинчивания | Ошибки крепления вызывают смещение корпуса, вибрацию и повреждение фланца |
| Монтажная база | Плоскостность, толщина, жесткость, доступ к болтам | Слабая или неровная база снижает ресурс даже правильно выбранного подшипника |
Фланцевое крепление нельзя рассматривать как способ выправить геометрию машины. Если плита тонкая, отверстия смещены, поверхность неплоская или вал установлен с грубой несоосностью, ресурс узла будет ограничен независимо от качества корпуса.
Когда фланцевый корпус лучше не применять
Фланцевый корпус может быть неудачным выбором, если монтажная стенка тонкая и не усилена, нагрузка имеет сильный ударный характер, требуется регулярная регулировка натяжения ремня или цепи, а геометрия узла не позволяет обеспечить соосность вала. В таких случаях рассматривают усиление базы, стоячие или натяжные корпуса, отдельные кронштейны либо изменение компоновки машины.
Расчетные проверки
Ниже приведены справочные зависимости, которые помогают оценить порядок нагрузок. Окончательный расчет выполняют по данным конкретного подшипника, корпуса, крепежа, режима работы и требований стандарта или производителя оборудования. Проверки подшипника, корпуса, болтов и монтажной плиты нельзя заменять одной общей формулой.
Эквивалентная динамическая нагрузка: P обозначает расчетную нагрузку на подшипник, Fr обозначает радиальную нагрузку, Fa обозначает осевую нагрузку, X и Y являются коэффициентами для выбранного типа подшипника.
Оценка требуемой динамической грузоподъемности подшипника: C обозначает требуемую динамическую грузоподъемность, L10 обозначает расчетный ресурс именно в миллионах оборотов, p = 3 для шариковых подшипников и p = 10/3 для роликовых. Если ресурс задан в часах, его сначала переводят: L10 = 60 · n · L10h / 106, где n обозначает частоту вращения в об/мин, L10h обозначает ресурс в часах.
Упрощенная проверка по допустимой нагрузке корпуса или узла: S обозначает условный запас, Fдоп обозначает допустимую нагрузку конкретного корпуса, узла или крепления по документации, Kу обозначает коэффициент условий эксплуатации. Нельзя смешивать динамическую грузоподъемность подшипника C с прочностью корпуса, болтов и монтажной плиты.
Предварительная оценка среднего контактного давления в зоне фланца: pк обозначает среднее давление, Fз обозначает суммарное усилие прижатия или расчетную нагрузку на контакт, Aф обозначает эффективную площадь контакта фланца с монтажной поверхностью. Такая оценка не заменяет расчет болтов, смятия, изгиба плиты и локальных напряжений у отверстий.
Монтаж и обслуживание
Монтаж фланцевого корпуса начинают с подготовки посадочной поверхности. Ее очищают от краски, заусенцев, стружки, старой смазки и следов коррозии. Поверхность должна быть достаточно плоской и жесткой, чтобы корпус не деформировался при затяжке. Болты устанавливают с учетом класса прочности, состояния резьбы и рекомендованного момента.
Корпус выставляют по валу без принудительного натяга. При четырехболтовом исполнении крепеж затягивают постепенно и крест-накрест, контролируя, чтобы корпус не уводил вал и не создавал перекос подшипника. После установки проверяют свободное вращение, отсутствие заеданий, температуру в начальный период работы, состояние уплотнений и наличие смазки.
Короткий контрольный список
- Очистить фланец, базу, отверстия и резьбу.
- Проверить плоскостность и жесткость монтажной поверхности.
- Предварительно установить корпус без перекоса и принудительного натяга.
- Затянуть крепеж в правильной последовательности с контролем момента.
- Провернуть вал вручную и убедиться, что заеданий нет.
- Выполнить пробный запуск с контролем температуры, шума и вибрации.
Избыточная смазка не всегда лучше недостаточной. Переполнение полости может повысить температуру, особенно при высокой частоте вращения. Тип, количество и периодичность смазки подбирают по конструкции подшипника, уплотнению и рабочей среде.
Типичные неисправности
Большинство отказов фланцевых корпусных узлов связано не только с подшипником, но и с монтажной базой, крепежом, загрязнением, смазкой и несоответствием исполнения рабочей среде.
| Симптом | Возможные причины | Что проверить |
|---|---|---|
| Повышенный нагрев | Перекос, избыток или недостаток смазки, слишком высокая нагрузка | Соосность, температуру, тип смазки, режим работы |
| Шум и вибрация | Повреждение дорожек, загрязнение, ослабление крепежа, слабая плита | Состояние подшипника, момент затяжки, жесткость основания |
| Ослабление крепежа | Вибрация, мягкая база, отсутствие фиксации резьбы, неправильный момент затяжки | Болты, резьбу, шайбы, состояние монтажной поверхности |
| Люфт вала | Износ посадки, неправильная фиксация подшипника, разрушение крепления | Посадочные поверхности, винты или втулку фиксации, зазоры |
| Разрушение уплотнений | Абразивная пыль, химическая среда, перегрев, неправильное исполнение | Тип уплотнения, материал, температуру, загрязненность зоны |
| Трещины корпуса | Ударная нагрузка, перетяжка, неровная база, неподходящий материал | Плоскостность поверхности, порядок затяжки, расчет нагрузки |
Практический вывод
Фланцевые корпуса подшипников подходят там, где нужна компактная опора вала с креплением к плоской поверхности. Они удобны для вертикального, торцевого и ограниченного по месту монтажа, но требуют аккуратной геометрии основания, правильного подшипника, подходящих уплотнений и контролируемой затяжки крепежа. Надежность узла определяется не одним корпусом, а всей системой: валом, подшипником, фланцем, крепежом, смазкой, средой и жесткостью машины.
