Беговая дорожка опорно-поворотного устройства, или ОПУ, представляет собой рабочую поверхность кольца, по которой перекатываются шарики или ролики. В инженерном контексте запрос «радиус беговой дорожки» относится не к спортивной дорожке, а к геометрии дорожки качения в подшипниковом узле. Радиус скругления беговой дорожки влияет на размер пятна контакта, контактное напряжение, износ и допустимую нагрузку.
- Для шариковых ОПУ ключевой параметр - профиль беговой дорожки ОПУ: радиус желоба шариковой дорожки согласуют с диаметром шарика и контактным углом.
- Для роликовых ОПУ важнее равномерность линейного контакта, перекосы и жесткость колец.
- Геометрию дорожки качения не выбирают отдельно: ее проверяют вместе с нагрузкой, материалом, термообработкой, зазором или преднатягом и условиями эксплуатации.

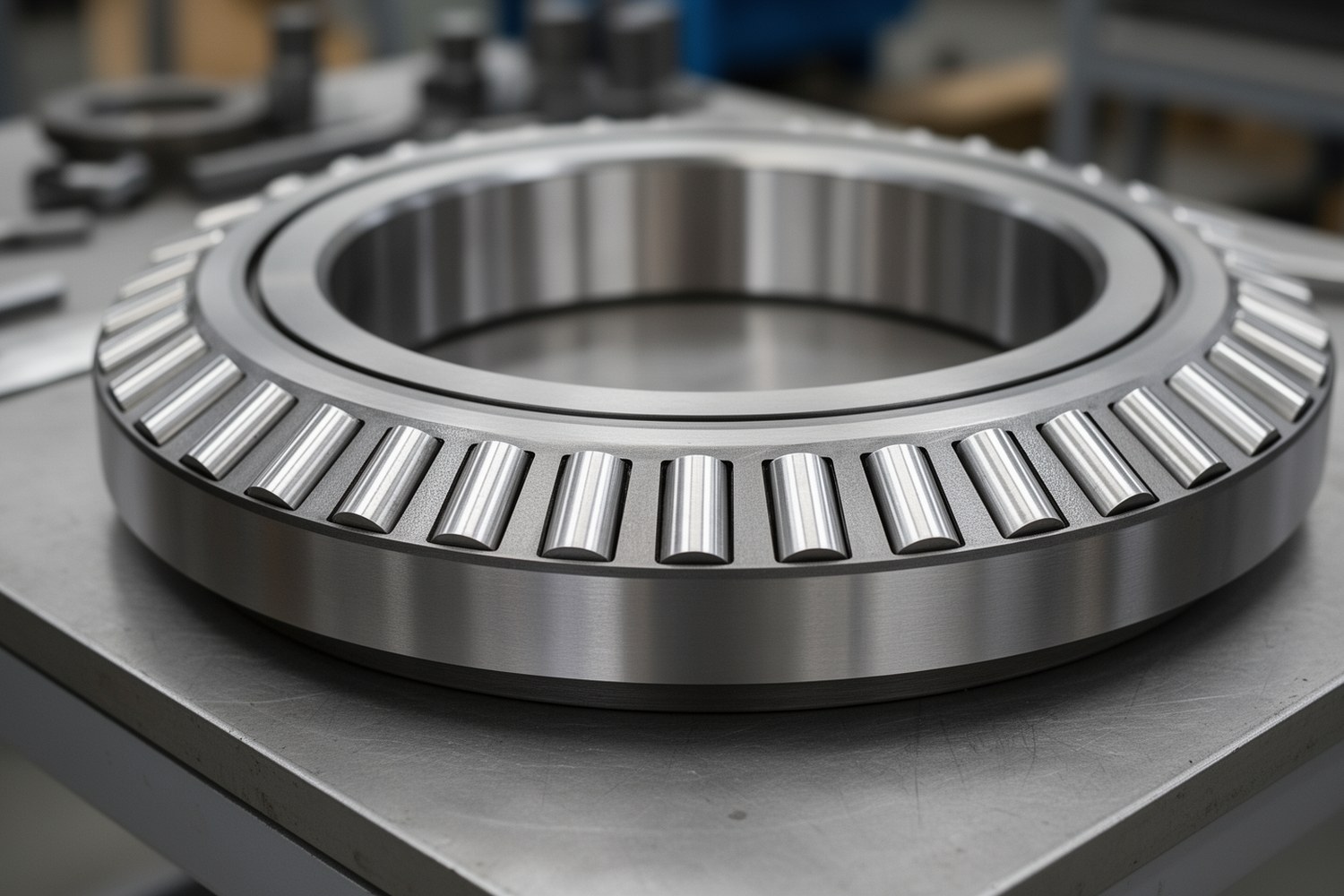

Что называют беговой дорожкой ОПУ
Беговая дорожка ОПУ, или дорожка качения, представляет собой обработанную и упрочненную поверхность внутреннего или наружного кольца, которая воспринимает нагрузку от тел качения. В шариковых схемах дорожка обычно имеет желобчатый профиль. В роликовых схемах поверхность ближе к плоской, конической или V-образной, в зависимости от конструкции.
В контактной зоне сходятся три группы параметров: геометрия дорожки, геометрия тела качения и внешняя нагрузка. Если хотя бы одна из них выбрана неверно, контактное давление растет локально, появляются остаточные вмятины, ускоряется выкрашивание и увеличивается момент сопротивления вращению.
Важно: в расчетах нужно различать общий радиус расположения тел качения, радиус скругления профиля дорожки и диаметр шарика или ролика. Это разные величины, и их нельзя подставлять в формулы как взаимозаменяемые.
Что именно называют радиусом беговой дорожки
В технических описаниях одна и та же фраза может обозначать разные размеры. Поэтому перед расчетом нужно уточнить, о каком радиусе идет речь.
| Термин | Что означает | Где используется |
|---|---|---|
| Радиус скругления беговой дорожки | Кривизна профиля желоба или рабочей поверхности в поперечном сечении | Расчет пятна контакта, контактных напряжений и направляющей способности |
| Радиус скругления дорожки качения | Близкий термин для описания профиля контактной поверхности | Технологические чертежи, расчет контакта шарика с дорожкой качения |
| Радиус окружности расположения тел качения | Расстояние от оси ОПУ до центров шариков или роликов | Расчет момента, распределения нагрузки и компоновки кольца |
| Диаметр тела качения | Диаметр шарика или характерный размер ролика | Оценка грузоподъемности, шага тел качения и отношения r/D |
Какие параметры задают геометрию дорожки
Геометрия дорожки качения описывает не только радиус. Для высоконагруженного ОПУ учитывают форму профиля, глубину дорожки, контактный угол, диаметр и количество тел качения, зазор или преднатяг, твердость рабочих поверхностей и точность изготовления.
| Параметр | Что определяет | На что влияет |
|---|---|---|
| Радиус скругления беговой дорожки | Кривизну профиля в поперечном сечении | Размер пятна контакта, контактное давление, направляющую способность |
| Диаметр тела качения | Масштаб контакта и несущую способность одного элемента | Статическую грузоподъемность, габарит ОПУ, чувствительность к перекосам |
| Контактный угол | Направление линии действия реакции в контакте | Соотношение воспринимаемой осевой, радиальной и моментной нагрузки |
| Количество тел качения | Число потенциальных несущих элементов | Распределение нагрузки и шаг между зонами контакта |
| Материал и твердость | Допустимые напряжения и сопротивление вмятинам | Износ, усталостное выкрашивание, ресурс |
| Жесткость колец и основания | Деформацию дорожек под нагрузкой | Неравномерность нагружения отдельных шариков или роликов |
Радиус профиля зависит не только от расчетной схемы. Его нужно увязать со способом обработки, контролем шероховатости, точностью формы, глубиной упрочненного слоя и режимом термообработки.
Как радиус беговой дорожки влияет на контакт
В шариковом ОПУ шарик не должен касаться дорожки в бесконечно малой точке. Под нагрузкой возникает упругое пятно контакта, обычно близкое к эллипсу. Радиус беговой дорожки задает согласование кривизны шарика и желоба: чем ближе кривизны, тем больше площадь контакта, но тем выше требования к точности изготовления, смазке и контролю зазора.
Если радиус скругления слишком мал, шарик опирается на узкую зону. Контактное давление растет, быстрее появляются вмятины и поверхностная усталость. Если радиус слишком велик, шарик хуже центрируется в желобе, контактная зона может смещаться при радиальной нагрузке и перекосах, а узел становится чувствительнее к зазору или преднатягу. Поэтому типичное отношение r/D для ряда шариковых желобчатых дорожек часто лежит около 0,52-0,53, где r - радиус профиля дорожки, а D - диаметр шарика. Это ориентир для распространенных схем, а не универсальная норма.
Ориентировочное соотношение для ряда шариковых желобчатых дорожек. Фактическое значение зависит от контактного угла, типа ОПУ, материала, допуска на обработку, смазки и расчетной нагрузки.

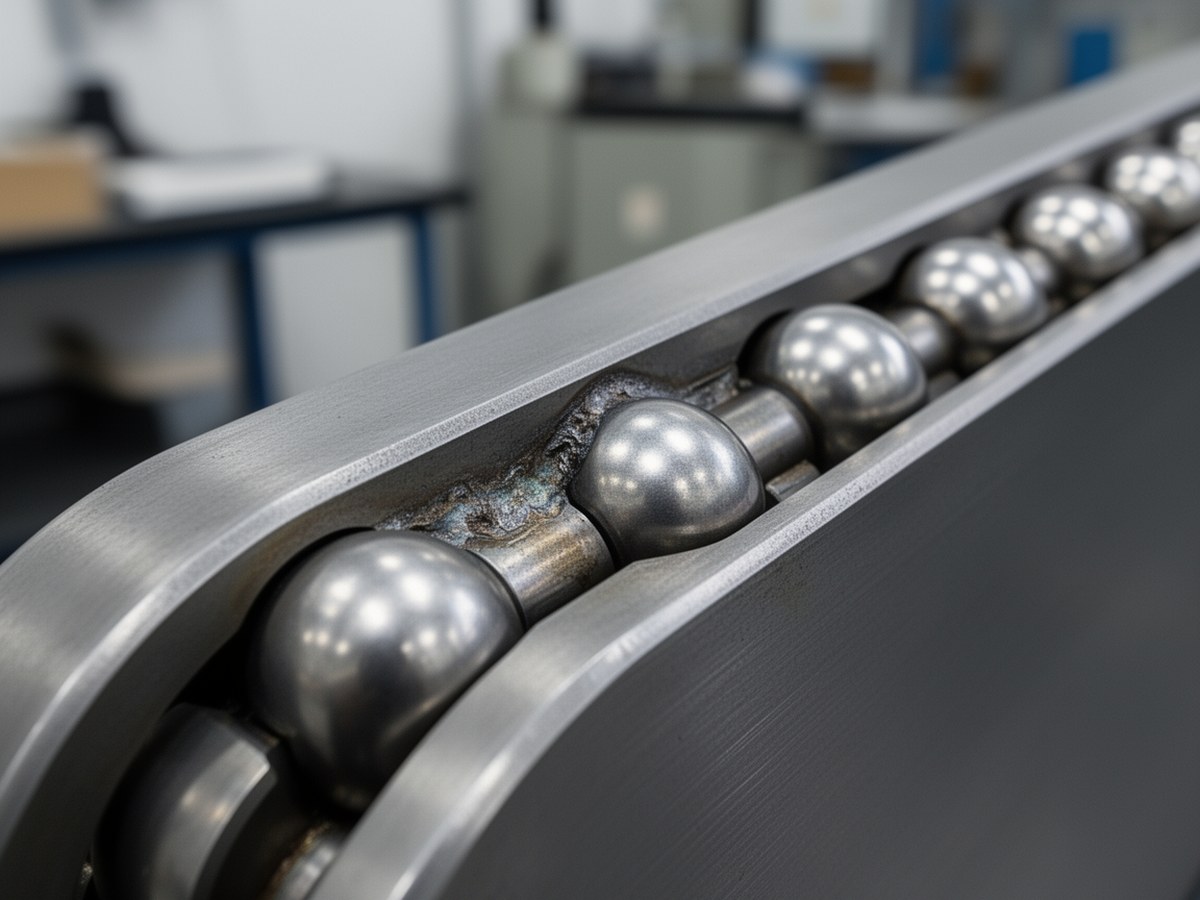

Профиль шариковой дорожки
Схема уместна рядом с объяснением связи радиуса профиля, диаметра шарика и пятна контакта.
Шариковые и роликовые ОПУ: различия в контакте
Шариковые и роликовые ОПУ по-разному передают нагрузку. У шарика контакт с дорожкой упруго расширяется от точечного к эллиптическому. У ролика контакт ближе к линейному, поэтому при сопоставимых габаритах роликовая схема обычно лучше переносит высокие нагрузки, но сильнее реагирует на перекосы, непараллельность дорожек и деформацию основания.
| Тип ОПУ | Характер контакта | Преимущества | Ограничения |
|---|---|---|---|
| Шариковое | Точечный контакт, под нагрузкой эллиптическое пятно | Относительно простой профиль, умеренный момент вращения, хорошая универсальность | Выше контактные напряжения при больших нагрузках, чувствительность к радиусу желоба |
| Четырехточечное шариковое | Несколько зон контакта в одном ряду | Восприятие осевой нагрузки в двух направлениях и момента | Требует аккуратного выбора зазора, угла контакта и профиля дорожки |
| Роликовое | Линейный или близкий к линейному контакт | Высокая несущая способность и жесткость | Чувствительность к перекосам, краевым напряжениям и качеству монтажа |
| Перекрестно-роликовое | Линейный контакт с чередованием направления роликов | Жесткость при комбинированных нагрузках и точном позиционировании | Повышенные требования к точности дорожек и чистоте сборки |
Нагрузка и контактный угол
ОПУ редко работает только на одну силу. Обычно действуют осевая нагрузка, радиальная нагрузка и опрокидывающий момент. Контактный угол показывает, в каком направлении реакция от тела качения передается на дорожку. Чем больше доля осевой и моментной нагрузки, тем важнее правильно выбрать угол и схему контакта.
| Преобладающая нагрузка | Справочный диапазон для отдельных конструктивных схем | Комментарий |
|---|---|---|
| Радиальная нагрузка заметна, осевая умеренная | Около 25-35° | Не является правилом выбора. Нужна проверка устойчивости контакта и момента. |
| Осевая и радиальная нагрузки сопоставимы | Около 35-45° | Встречается в схемах для комбинированных нагрузок, но зависит от профиля дорожки и зазора. |
| Осевая и моментная нагрузки преобладают | Около 45-60° | Требует проверки дорожек на контактные напряжения и крайние положения нагрузки. |
| Высокая жесткость и моментная нагрузка | Выбирается по схеме ОПУ | Часто рассматривают роликовые или многорядные решения. |
Диапазоны контактных углов приведены только как ориентиры для некоторых конструктивных схем. Их нельзя использовать как универсальную рекомендацию. Для ответственных узлов выбор подтверждают расчетом распределения нагрузки по телам качения, данными производителя и проверкой деформаций присоединенных конструкций.
Расчетные зависимости
Базовые формулы помогают понять направление проверки, но не заменяют полный расчет ОПУ. В реальной задаче учитывают монтажные болты, жесткость опорных плит, термообработанный слой, смазку, загрязнение, перекосы и цикличность нагрузки.
C0 - требуемая статическая грузоподъемность; S - коэффициент запаса; P0 - максимальная статическая эквивалентная нагрузка. Формула задает минимальный уровень проверки по статике, но не описывает ресурс при циклической работе.
E* - приведенный модуль упругости контактирующих тел; E1, E2 - модули упругости материалов; ν1, ν2 - коэффициенты Пуассона. Эта зависимость используется в контактных расчетах по Герцу.
R* - приведенный радиус кривизны в выбранной главной плоскости контакта. Для контакта шарика с вогнутой дорожкой знак кривизны дорожки зависит от принятой расчетной системы: выпуклая поверхность шарика и вогнутый желоб учитываются с разными знаками. В эллиптическом контакте рассматривают две главные плоскости кривизны, поэтому одну скалярную запись нельзя использовать без пояснения знаков, плоскости и принятой методики.
В расчетах Герца максимальное контактное давление pmax определяют через нагрузку на наиболее нагруженное тело качения, приведенный модуль упругости, приведенные кривизны и полуоси пятна контакта. Для шарика в желобе это задача эллиптического контакта, а для ролика - задача линейного контакта с учетом краевых эффектов. Универсальной простой формулы для всех профилей дорожек ОПУ нет.
Материалы дорожек и тел качения
Материал влияет на допустимые контактные напряжения не меньше, чем радиус скругления. Для колец важны прокаливаемость, стабильность термообработанного слоя и сопротивление пластической деформации. Для шариков и роликов критичны твердость, чистота стали и качество поверхности.
| Элемент | Типичные материалы | Что проверяют |
|---|---|---|
| Кольца ОПУ | Легированные конструкционные стали | Твердость дорожки, глубину упрочненного слоя, прочность сечения, обрабатываемость |
| Шарики и ролики | Подшипниковые и легированные стали высокой чистоты | Точность формы, шероховатость, усталостную прочность, качество рабочих поверхностей |
| Поверхностный слой дорожки | Закаленный или индукционно упрочненный слой | Глубину, равномерность, отсутствие перегрева, трещин и мягких зон |
Как проверяют выбранную геометрию на практике
Предварительный выбор радиуса профиля уточняют несколькими проверками. Сначала оценивают статическую грузоподъемность и наиболее нагруженное тело качения при расчетной комбинации осевой, радиальной и моментной нагрузки. Затем сверяют контактные напряжения, зазор или преднатяг, жесткость колец и присоединенных конструкций.
- Сравнивают выбранную схему с каталогом и расчетными данными производителя.
- Проверяют нагрузку на наиболее нагруженный шарик или ролик, а не только суммарную нагрузку на ОПУ.
- Контролируют влияние зазора, преднатяга, перекоса и деформации основания.
- Для ответственных узлов выполняют расчет методом конечных элементов и, при необходимости, испытания.
Признаки неправильной геометрии в эксплуатации
Ошибки в профиле дорожки не всегда проявляются сразу. На ранних стадиях их можно заметить по росту момента вращения, локальным следам контакта, неравномерному износу и изменению зазора. При дальнейшем развитии появляются вмятины, выкрашивание, вибрация и шум.
Такие признаки не доказывают ошибку радиуса сами по себе. Похожие повреждения могут быть вызваны перегрузкой, плохой смазкой, загрязнением, перекосом основания или нарушением монтажа.
Типовые ошибки проектирования
Слишком малый радиус профиля
Контакт сжимается в узкой зоне, растет контактное давление и риск вмятин. Особенно опасно при ударных нагрузках и недостаточной твердости дорожки.
Слишком большой радиус профиля
Шарик теряет устойчивую направляющую посадку, контакт может смещаться при радиальной нагрузке и перекосах. Узел становится чувствительнее к зазору, преднатягу и точности сборки.
Неверный контактный угол
ОПУ формально выдерживает одну составляющую нагрузки, но перегружается при комбинации осевой силы, радиальной силы и момента.
Недостаточный запас по C0
При статической перегрузке возникают остаточные деформации дорожек. После этого растут вибрация, износ и момент вращения.
Игнорирование перекосов
Даже правильная геометрия дорожки качения не спасает узел, если основание деформируется и нагружает несколько тел качения вместо расчетной группы.
Недооценка загрязнений и смазки
Абразивные частицы и недостаточная смазочная пленка ускоряют повреждение поверхности, особенно при высоком контактном давлении.
Практические ограничения
Расчет радиуса беговой дорожки полезен как часть предварительной инженерной оценки. Он показывает, как изменение профиля влияет на контактное давление и запас по статической нагрузке. Но окончательная геометрия ОПУ должна подтверждаться нормами, расчетной методикой производителя, проверкой материалов, технологическими допусками и условиями эксплуатации.
Для кранов, экскаваторов, поворотных платформ, станочных столов и других ответственных узлов желательно отдельно проверять распределение нагрузки по телам качения, болтовое соединение, жесткость опорной конструкции и локальные напряжения методом конечных элементов. Такой подход снижает риск ситуации, когда радиус скругления выбран правильно сам по себе, но весь узел работает с локальной перегрузкой.
