Геометрия смазочных каналов: расход, гидравлические потери и распределение давления

Геометрия смазочных каналов влияет на расход Q, суммарные потери давления ΔP и распределение давления между ветвями. Для корректного расчета отдельно рассматривают магистральные каналы и тонкий смазочный слой в рабочем зазоре.

Коротко главное

Для сети каналов используют Darcy-Weisbach и местные сопротивления, для тонкого зазора применяют уравнение Рейнольдса.
На результат сильнее всего влияют D_h, отношение L/D_h, относительная шероховатость ε/D_h, а также входы, повороты и тройники.
Вязкость масла и температура нередко меняют Q и ΔP заметнее, чем небольшие правки геометрии.

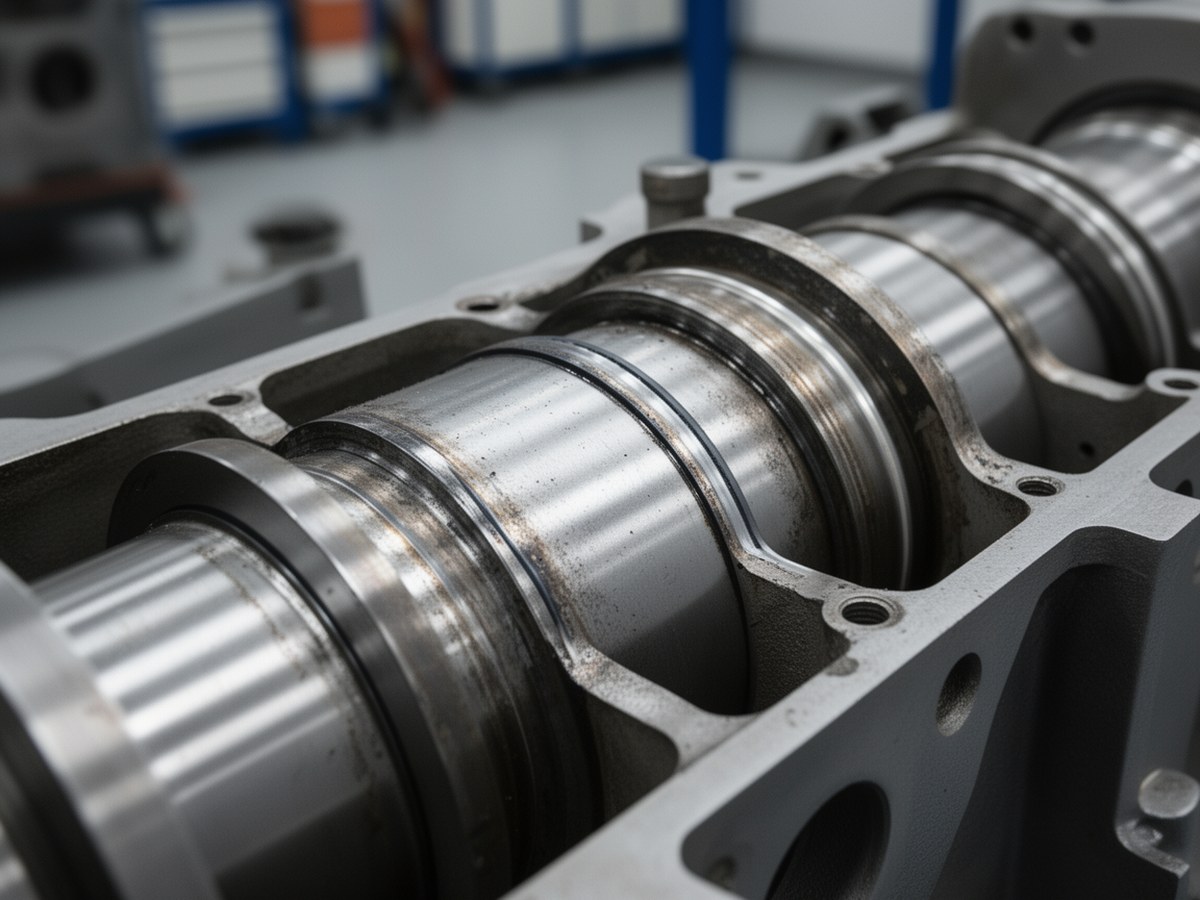

Belzona 1111, 1 кг — При равной площади сечения каналы дают разный уровень потерь и расхода.

Devcon Titanium Putty (Ti) 10760, 500 г — При равной площади сечения каналы дают разный уровень потерь и расхода.

Область применения и ограничения

Материал применим к подшипникам скольжения, направляющим, гидростатическим опорам и подводящим каналам при течении несжимаемой ньютоновской жидкости.

1D-оценка сети недостаточна при кавитации, аэрации, выраженной нестационарности, сильной термосвязи, неньютоновском поведении, а также в сложных 3D-зонах смешения в тройниках и резких переходах.

Термины и обозначения (SI)

Гидравлический диаметр: D_h=4A/P. Потери по длине: ΔP_f. Местные потери: ΔP_m. Число Рейнольдса: Re=(ρvD_h)/μ. Число Эйлера: Eu=ΔP/(ρv²/2). Во всем тексте Eu дан через динамический напор ρv²/2.

Базовые зависимости для сети каналов

ΔP_f=λ(L/D_h)(ρv²/2)

ΔP_m=Σζ(ρv²/2)

Суммарно: ΔP=ΔP_f+ΔP_m. Для круглого канала в полностью развитом ламинарном режиме: λ=64/Re.

Q_кругл=(πR⁴ΔP)/(8μL)

Q_щель=(bh³ΔP)/(12μL), b≫h

Переходный/турбулентный режим: для гладких круглых каналов ориентировочно Re<2300 (ламинарный), 2300–4000 (переходный), >4000 (турбулентный). Для щелей и коротких входных участков границы сдвигаются и зависят от входного профиля и геометрии [1],[2].

Тонкий смазочный слой (отдельная модель)

∂/∂x(h³∂p/∂x)+∂/∂y(h³∂p/∂y)=6μU(∂h/∂x)+12μ(∂h/∂t)

Уравнение Рейнольдса применяют к пленке (h/L≪1). Оно не заменяет расчет магистральных каналов и использует их как граничные условия подачи.

Безразмерные критерии для проектных решений

Re определяет режим течения. Eu удобен для сравнения гидравлических потерь между вариантами геометрии. ε/D_h задает влияние шероховатости, для щели важно аспектное отношение b/h. Рост L/D_h повышает потери по длине, а рост r/D_h на поворотах обычно снижает местные сопротивления в каналах смазки.

Температура, вязкость и пересчет расчета

μ(T)=μ₀·exp[-β(T-T₀)]

При фиксированном ΔP снижение μ повышает Q, при фиксированном Q снижает требуемый ΔP. На практике расчет выполняют минимум для холодного, номинального и горячего режимов.

Ориентировочные диапазоны геометрии (с обязательной верификацией)

Конфигурация	Ориентир	Уровень доверия	Основание
Круглые подводы	D 1–10 мм, L/D 20–200	Средний (по инженерной практике)	Справочники внутренних течений и гидролиний [1],[2]
Щелевые каналы	h 0.03–0.30 мм, b/h ≥ 10	Средний	Классические источники по гидродинамической смазке [3],[4]
Кольцевые зазоры	Радиальный зазор 0.02–0.50 мм	Средний	Практика гидростатических и втулочных узлов [3],[4]
Повороты	Предпочтительно r/D ≥ 1	Высокий	Справочники местных сопротивлений [1],[2]

Эти значения не являются универсальным нормативом. Для проекта обязательны профильный стандарт предприятия, спецификация узла и стендовая проверка.

Коэффициенты местных сопротивлений ζ и границы применимости

Элемент	Геометрия	ζ (ориентир)	Диапазон применимости	Источник
Вход острой кромкой	r/D≈0	0.4–1.0	Re≈2×10²…5×10³, резкий вход, неразвитый профиль	[1],[2]
Вход со скруглением	r/D≥0.15	0.04–0.20	Re≈2×10²…5×10³, плавный вход, профиль ближе к развитому	[1],[2]
Поворот 90° острый	r/D≈0	0.9–1.5	Re≈3×10²…1×10⁴, высокий риск отрыва, чувствительно к длине подводящего участка	[1],[2]
Поворот 90° скругленный	r/D 1.0–2.0	0.15–0.35	Re≈3×10²…1×10⁴, более стабильный профиль	[1],[2]
Внезапное расширение	S₂/S₁>1	0.2–1.0	Re≈3×10²…1×10⁴, зависит от отношения площадей	[1],[2]
Тройник, разделение	угол + доля расхода ветвей	1.0–2.5	Re≈5×10²…1×10⁴, несимметричный профиль, предпочтительна 3D-проверка	[1],[2]

Неопределенность и чувствительность

В ламинарной области для круглого канала: Q~D⁴/μ, а при фиксированном Q: ΔP~μ/D⁴. Для щели: Q~h³.

Пример чувствительности: уменьшение D на 5% дает рост ΔP примерно на 23% (при фиксированном Q). Дополнительно рост μ на 15% (холодный режим) увеличивает ΔP суммарно примерно до 1.41 от базового уровня. Во многих случаях это сильнее влияет на результат, чем локальная правка одного элемента.

CFD-верификация смазочных каналов

Рекомендуемая последовательность: зафиксировать геометрию с допусками, задать μ(T) и ρ(T), получить 1D-базу, выполнить CFD для нескольких режимов, затем сверить со стендом по кривой ΔP(Q), локальным давлениям и температуре.

Критерий приемки задают в программе верификации. Диапазон 5–10% по интегральной ΔP(Q) используют как инженерный ориентир, а не как универсальную норму. Также требуется проверка сеточной независимости и трассируемость неопределенностей [5].

Справочные источники для числовых ориентиров

[1] Идельчик И.Е., «Справочник по гидравлическим сопротивлениям».
[2] Crane TP-410, Flow of Fluids Through Valves, Fittings, and Pipe.
[3] Hamrock B.J., Schmid S.R., Jacobson B.O., Fundamentals of Fluid Film Lubrication.
[4] Pinkus O., Sternlicht B., Theory of Hydrodynamic Lubrication.
[5] ASME V&V 20, Standard for Verification and Validation in Computational Fluid Dynamics and Heat Transfer.
