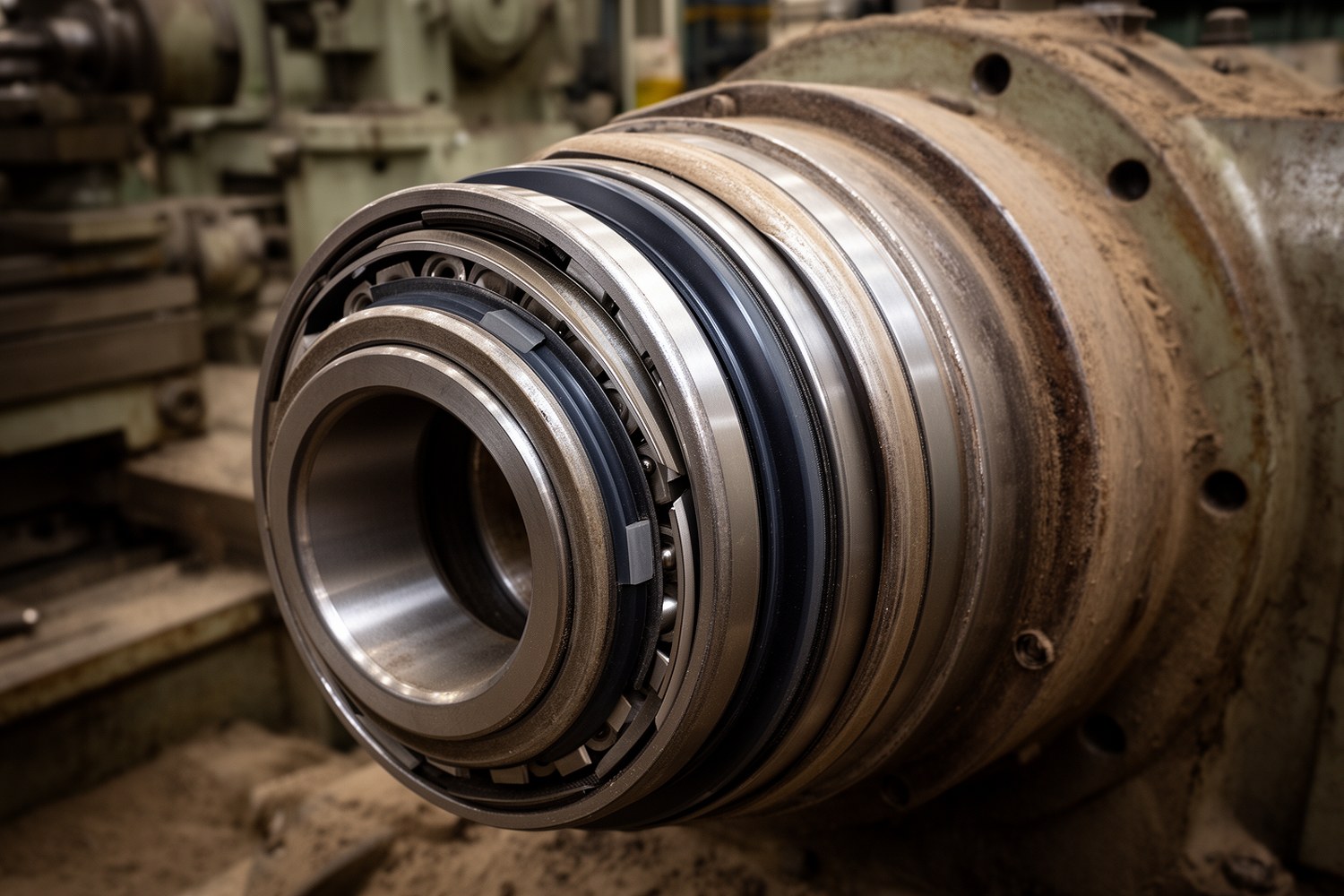

Герметизация подшипниковых узлов от пыли продлевает ресурс узла, стабилизирует температуру и снижает риск вибрационных отказов. Надежность определяет не один элемент, а вся система: конструкция, материал, геометрия посадок, сборка и контроль в эксплуатации.
Коротко главное
- Перед выбором фиксируют условия среды и режим работы.
- При высокой запыленности чаще применяют комбинированную герметизацию.
- Ошибки монтажа быстро сводят на нет даже правильный выбор уплотнения.
Краткий глоссарий
- Герметизация - вся система защиты подшипникового узла от внешней среды.
- Уплотнение - отдельный элемент системы герметизации.
- Лабиринт - бесконтактная геометрическая ступень, которая затрудняет проход частиц.
- Подсос - втягивание пыли внутрь узла из-за перепада давления, часто после остановки.
Что разрушает подшипниковый узел в запыленной среде
Основной механизм отказа - проникновение твердых частиц в зону контакта тел качения и дорожек. Частицы работают как абразив, вызывают риски, ускоряют износ и повышают вибрацию. Одновременно загрязняется смазка, падает несущая способность пленки, растут трение и температура.
Отдельный риск - подсос пыли при остановке оборудования. После остановки узел остывает, давление в полости меняется, и пыль затягивается через слабые участки защиты.
Примечание: оценки прироста ресурса всегда ориентировочные. Фактический эффект зависит от режима, точности сборки и состояния сопряженных деталей.
Входные параметры для выбора герметизации
- Размер частиц, мкм; концентрация пыли, мг/м³; абразивность и склонность к налипанию.
- Диаметр вала D, м; частота вращения n, об/мин; окружная скорость v, м/с.
- Температура, °C; наличие влаги и химически активных примесей.
- Частота пусков и остановок, термоциклы.
- Биение, соосность, шероховатость и зазоры уплотнительного узла.
Типы уплотнений: контактные, бесконтактные, комбинированные
Контактные уплотнения работают кромкой по валу. Они дают высокую защиту, но добавляют трение и тепловыделение.
Бесконтактные решения, включая лабиринтное уплотнение подшипника, снижают потери на трение и подходят для более высоких скоростей, но чувствительны к точности зазоров.
Комбинированные схемы объединяют обе логики: внешняя ступень уменьшает поток пыли, внутренняя кромка задерживает остаточные загрязнения.
| Тип | Плюсы | Ограничения | Где обычно применяют |
|---|---|---|---|
| Контактное | Высокая барьерная способность | Нагрев и износ кромки | Низкие и средние скорости |
| Бесконтактное | Малые потери, хорошая работа на скорости | Требовательно к зазорам и соосности | Средние и высокие скорости |
| Комбинированное | Баланс защиты и ресурса | Сложнее конструктивно и в обслуживании | Высокая запыленность, переменный режим |

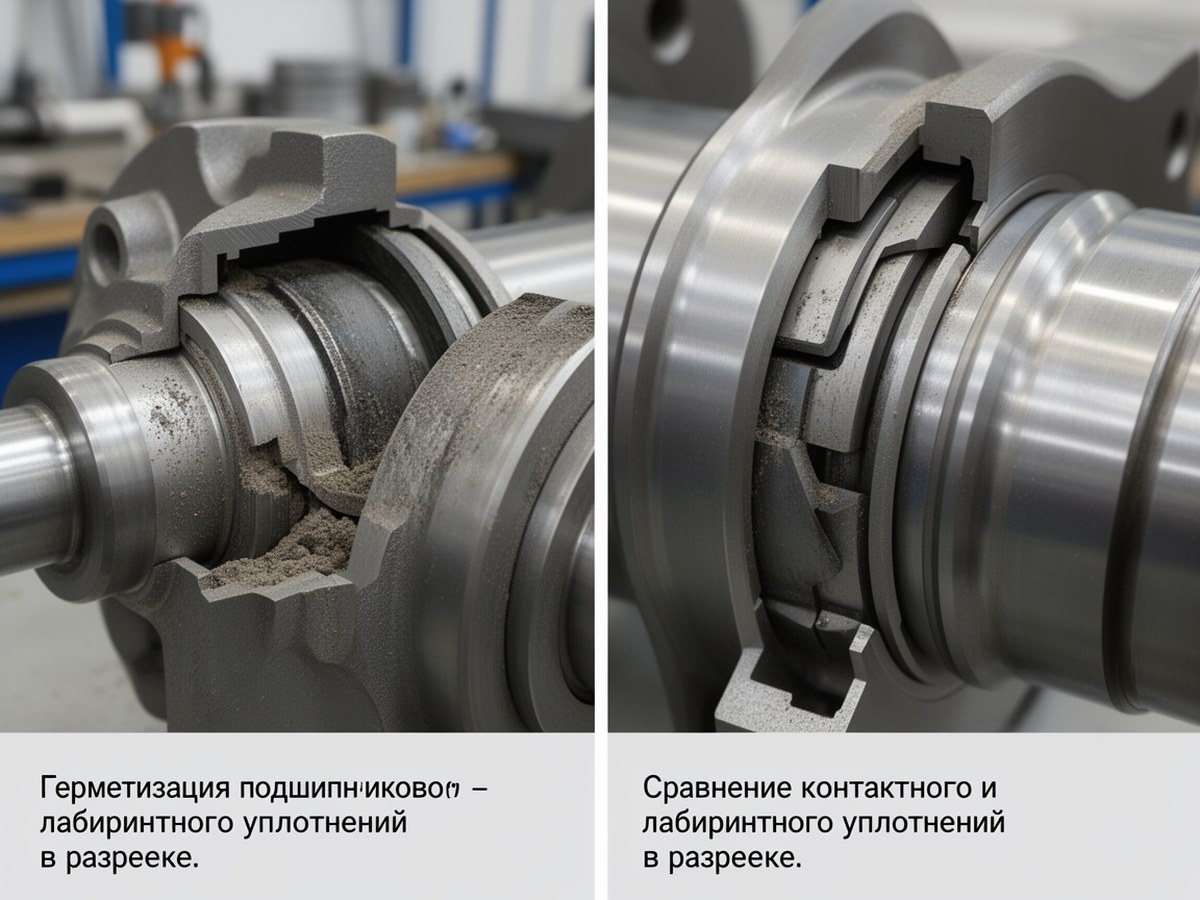

Контактное и лабиринтное уплотнения в одном разрезе
Иллюстрация помогает быстро сопоставить барьерную эффективность и ограничения по скорости.
Материалы уплотнений и совместимость со средой
| Материал | Типичный диапазон, °C | Химическая стойкость | Стойкость к абразиву | Комментарий |
|---|---|---|---|---|
| NBR | -30…+100 | Хорошая к минеральным маслам | Средняя | Базовый вариант для стандартных условий |
| FKM | -20…+200 | Высокая | Средняя | Для повышенной температуры и химически активной среды |
| PU | -30…+90 | Средняя | Высокая | Для абразивной пыли и ударных нагрузок |
| PTFE | -60…+200 | Очень высокая | Высокая | Низкое трение, но меньшая эластичность |
| Силикон | -60…+180 | Средняя | Низкая/средняя | Широкий температурный диапазон |
Диапазоны приведены как инженерные ориентиры. Конечный выбор делают по конкретному компаунду и данным производителя.
Инженерные ограничения и проверочные расчеты
Где v, м/с; D, м; n, об/мин. Это базовая проверка для задачи «выбор уплотнения по скорости вала».
Пример: D = 0,08 м, n = 3000 об/мин. Тогда v ≈ 12,6 м/с. В таком режиме одиночная контактная кромка часто работает у теплового предела, поэтому обычно выбирают комбинированную схему или бесконтактную внешнюю ступень с внутренней кромкой.
K - кратность продления ресурса после изменения схемы герметизации.
Матрица выбора по запыленности и скорости
Важно: матрица ниже - стартовый инженерный ориентир, а не универсальные предельные значения. Реальные лимиты зависят от конструкции узла, материала уплотнения, точности монтажа и требований OEM.
| Условия | v < 5 м/с | 5-15 м/с | > 15 м/с |
|---|---|---|---|
| Умеренная запыленность, частицы > 20 мкм | Контактное | Контактное или простая комбинированная схема | Бесконтактное с контролем зазоров |
| Высокая запыленность, 5-20 мкм | Комбинированное (лабиринт + кромка) | Многоступенчатая комбинированная схема | Многоступенчатое бесконтактное + внутренняя кромка |
| Экстремальная запыленность, < 5 мкм | Комбинированное + возможная продувка | Комбинированное с контролем теплового режима | Каскадная бесконтактная схема, при необходимости барьерная среда |
Продувка и барьерная среда
Продувка оправдана при мелкодисперсной пыли, частых остановках и высоком риске подсоса. Требуется стабильная подача чистой среды с контролем давления.
- Плюс: снижает проникновение загрязнений.
- Риски: унос смазки, перерасход среды, зависимость от качества подачи.
- Ограничение: нужна проверка теплового баланса и чистоты барьерной линии.
Монтаж, допуски и контроль качества сборки
Ниже даны типовые диапазоны для предварительной настройки. Финальные значения принимают по документации OEM и чертежу узла.
| Параметр | Типовой диапазон | Влияние на ресурс |
|---|---|---|
| Шероховатость вала под кромку | Ra 0,2-0,8 мкм | Повышенная шероховатость ускоряет износ и утечки |
| Радиальное биение в зоне кромки | 0,03-0,08 мм | Рост биения увеличивает нагрев и неравномерный износ |
| Несоосность вал/корпус | 0,05-0,15 мм на узел | Перекос вызывает локальный перегруз кромки |
| Радиальный зазор лабиринта | 0,2-0,6 мм (по диаметру и режиму) | Слишком малый зазор повышает риск касания, слишком большой увеличивает подсос пыли |
Перед пуском контактную кромку смазывают тонким слоем. Зазоры лабиринта проверяют по окружности и фиксируют в протоколе сборки.
Обслуживание, диагностика и критерии замены
Мини-регламент инспекций
| Условие | Периодичность | Контроль |
|---|---|---|
| Критичный узел, высокая/экстремальная запыленность | Каждая смена (визуально), еженедельно по трендам | Утечки, пыль у уплотнения, температура, вибрация, состояние смазки |
| Средняя критичность, высокая запыленность | Еженедельно, ежемесячно расширенная проверка | Базовые параметры + зазоры, крепеж, состояние кромки |
| Умеренная запыленность | Ежемесячно, квартальная ревизия | Температура, шум, чистота смазки, износ уплотнений |
Триггеры внеплановой проверки: рост температуры корпуса на 10-15 °C относительно установившегося уровня, увеличение вибрации на 20-25% от базового тренда, потемнение или абразивные включения в смазке, повторяющийся подсос пыли после остановок.
| Симптом | Вероятная причина | Корректирующее действие |
|---|---|---|
| Рост температуры | Избыточный прижим кромки, деградация смазки, перекос | Проверить соосность, смазку и состояние контактной кромки |
| Загрязнение смазки | Нарушение барьерной ступени | Ревизия схемы защиты, очистка и замена смазки |
| Рост вибрации и шума | Абразивный износ дорожек | Диагностика подшипника и корректировка схемы герметизации |
| Утечка смазки | Износ кромки, дефект посадки, избыточное давление | Проверка посадки и вентиляции, замена уплотнения |
Типовые ошибки внедрения
- Чрезмерный прижим кромки на высоких скоростях.
- Игнорирование термоциклов и эффекта подсоса после остановки.
- Пересмазка без удаления загрязненной старой смазки.
- Попытка решить проблему только заменой материала без коррекции геометрии узла.
Итоговый алгоритм
- Собрать исходные данные по среде и режиму работы.
- Рассчитать окружную скорость и отсечь неподходящие варианты.
- Выбрать материал по температуре, химической активности и абразиву.
- Задать схему герметизации и монтажные допуски.
- Утвердить регламент инспекций и триггеры внеплановой проверки.
