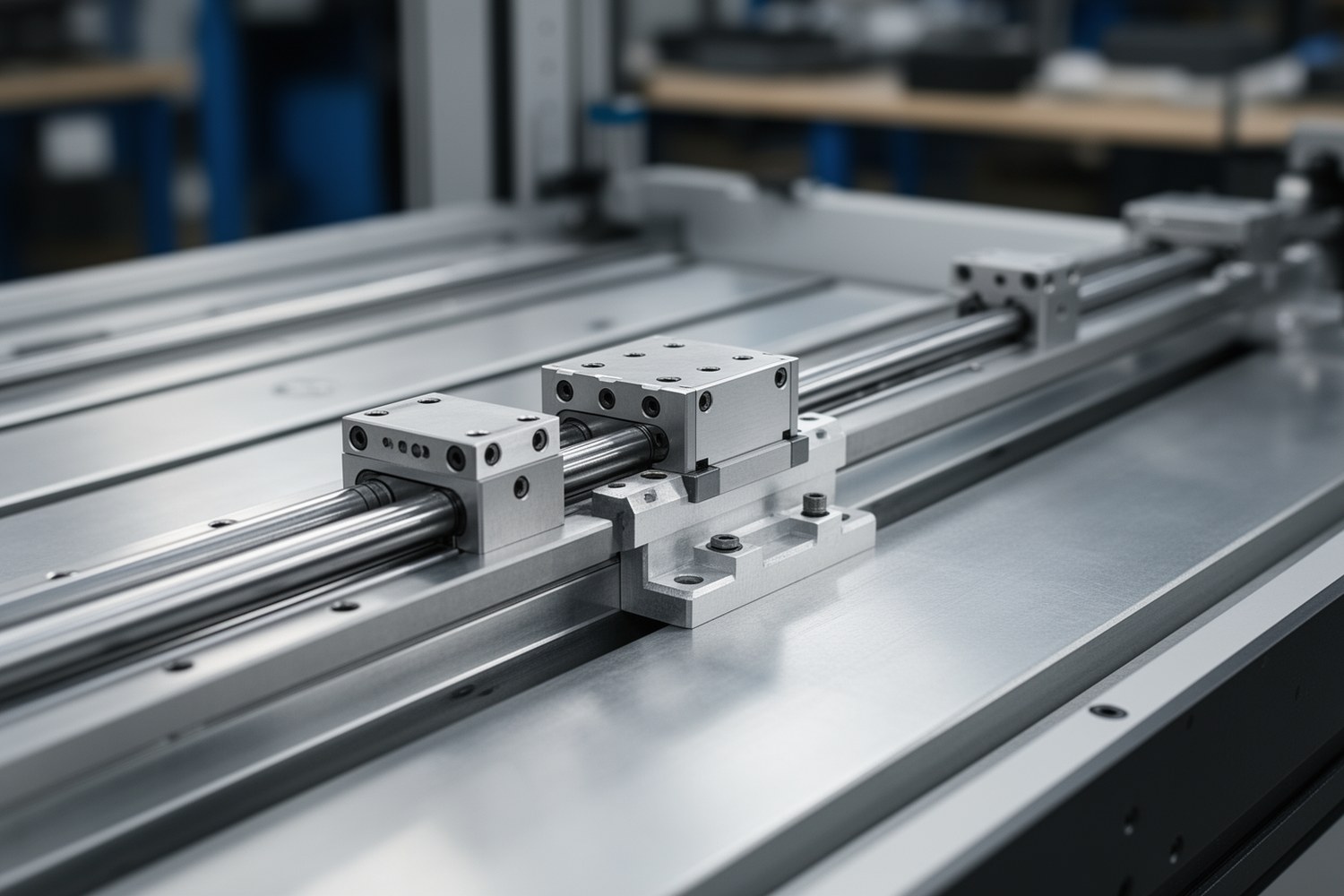

Гибридные направляющие системы в машиностроении это системы линейного перемещения, в которых объединены два или более принципа направления, поддержки, разгрузки или демпфирования подвижного узла. Речь идёт не о направляющих системах связи и не о мебельной фурнитуре, а о рельсах, каретках, опорах и дополнительных элементах, работающих в станках, портальных осях, координатно-измерительных машинах и прецизионных механизмах.
- Гибридность оправдана, когда обычная шариковая, роликовая или гидростатическая схема не закрывает все требования одновременно.
- Типовая цель проектирования: совместить грузоподъёмность, жёсткость, точность, низкое трение, демпфирование и тепловую стабильность.
- Направляющие, привод и система измерения связаны между собой, но это разные функциональные узлы.
- Избыточно сложная гибридная схема может оказаться хуже простой, если требования по нагрузке и точности умеренные.
Что такое гибридная направляющая система
Обычная линейная направляющая обычно опирается на один основной принцип: качение шариков, качение роликов, скольжение, гидростатическую или аэростатическую опору. Гибридная система направляющих сочетает несколько принципов в одной оси или в одном узле. Например, роликовые каретки могут воспринимать основную вертикальную нагрузку, а гидростатические опоры снижать трение и улучшать демпфирование. В другой конструкции механические направляющие работают вместе с магнитной разгрузкой, уменьшающей контактные нагрузки.
Граница термина важна. Если к стандартным рельсам добавили датчик положения или шарико-винтовую передачу, сама направляющая система ещё не стала гибридной. Гибридность появляется тогда, когда разные физические принципы участвуют именно в направлении, поддержке, разгрузке, стабилизации или демпфировании перемещаемого узла.

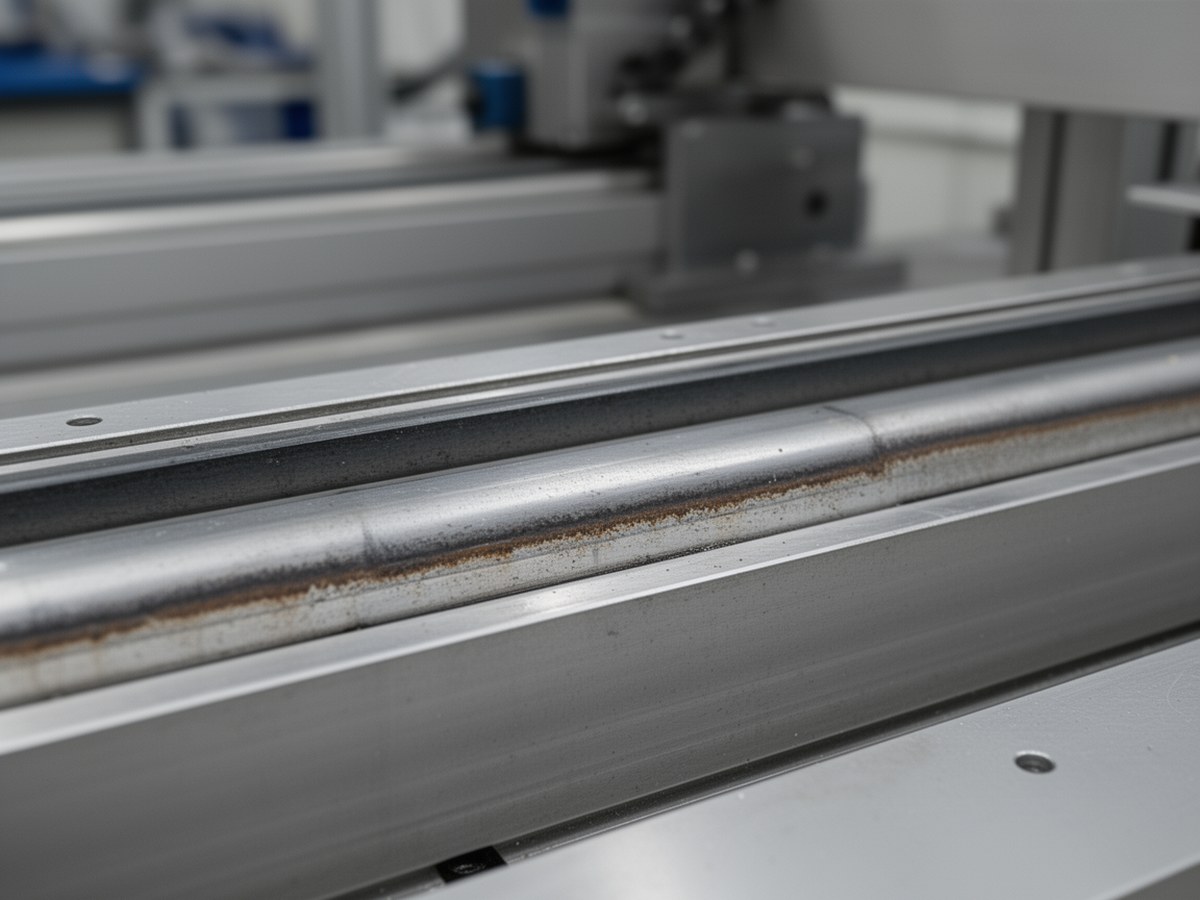

Схема гибридного направляющего узла
Изображение уместно после определения, чтобы показать рельс, каретку и дополнительный разгрузочный или демпфирующий элемент.
Основные типы гибридных схем
Шариково-роликовая схема
Сочетает плавность шариковых элементов и повышенную жёсткость роликовых. Используется в узлах со средними и повышенными нагрузками, где важны компактность и умеренная сложность обслуживания.
Роликово-гидростатическая схема
Роликовые элементы воспринимают часть нагрузки и задают геометрию, гидростатический слой снижает контактное трение и повышает демпфирование. Требует системы подачи рабочей жидкости, фильтрации и контроля давления.
Механико-магнитная схема
Механические направляющие обеспечивают базовую кинематику, а магнитная разгрузка уменьшает нормальные силы в контактах. Такая схема чувствительна к настройке и системе управления.
Система с активным демпфированием
К направляющим добавляют датчики, исполнительные элементы или регулируемые демпферы. Их задача: подавить колебания и улучшить динамическую устойчивость при переменных нагрузках.
| Тип направляющих | Сильные стороны | Ограничения | Типовые области |
|---|---|---|---|
| Шариковые | Низкое трение, высокая скорость, доступность типоразмеров | Ограниченная жёсткость при больших моментах | Лёгкие и средние линейные оси, автоматизация |
| Роликовые | Высокая грузоподъёмность и жёсткость | Выше требования к монтажу, возможен рост трения | Станки, тяжёлые порталы, силовые узлы |
| Гидростатические | Низкое контактное трение, хорошее демпфирование, высокая несущая способность | Нужны насос, жидкость, фильтрация, контроль давления и зазора | Прецизионные станки, тяжёлые оси |
| Аэростатические | Очень малое трение, высокая плавность хода, отсутствие жидкой рабочей среды | Ограниченная нагрузка, требования к чистому сухому воздуху и стабильному зазору | КИМ, измерительные и оптические системы |
| Гибридные | Баланс нескольких характеристик в одной оси | Сложнее расчёт, юстировка и обслуживание | Узлы с конфликтующими требованиями по точности, нагрузке и динамике |
Компоненты системы
Гибридная система линейного перемещения включает направляющие элементы и связанные с ними узлы. Не все они являются направляющими в строгом смысле, но каждый влияет на итоговую точность и ресурс.
| Компонент | Функция | Что учитывать при выборе |
|---|---|---|
| Рельсы и базовые поверхности | Задают геометрию перемещения | Прямолинейность, параллельность, материал основания, способ крепления |
| Каретки и тела качения | Передают нагрузки между подвижной частью и основанием | Грузоподъёмность, моментная нагрузка, класс точности, преднатяг |
| Гидро- или аэростатические опоры | Формируют несущий слой жидкости или газа | Давление, расход, фильтрация, стабильность зазора |
| Демпферы | Снижают амплитуду колебаний | Частотный диапазон, нагрев, совместимость с конструкцией |
| Смазка и защита | Уменьшают износ и защищают зоны контакта | Тип смазки, периодичность, пыльники, скребки, условия среды |
| Датчики положения | Дают обратную связь системе управления | Разрешение, стабильность, температурный дрейф, защита от загрязнений |
| Привод | Создаёт перемещение, но не заменяет направляющие | ШВП, рейка, линейный двигатель, динамика, тепловыделение |
Исходные данные для проектирования
Проектирование гибридных направляющих систем начинается с набора исходных данных. Нельзя корректно выбрать рельсы, каретки и разгрузочные элементы только по массе перемещаемого узла. Важны силы резания или технологические силы, моментные нагрузки, ход, скорость, ускорение, требуемая повторяемость, ресурс, температура и загрязнённость рабочей зоны.
- масса подвижной части и положение центра тяжести;
- вертикальные, горизонтальные и боковые силы;
- моменты относительно осей каретки или группы кареток;
- длина хода, максимальная скорость и ускорение;
- требуемая точность позиционирования и прямолинейность;
- допустимый люфт, жёсткость и уровень вибраций;
- режим смазки, наличие абразивной пыли, СОЖ, стружки или влаги;
- температурный диапазон и допустимые тепловые деформации.
Минимальный порядок проектирования
- Собрать нагрузки, моменты, ход, скорость, ускорение, ресурс и условия среды.
- Выбрать предварительную компоновку рельсов, кареток и дополнительных опор.
- Определить наиболее нагруженную каретку с учётом моментов и положения центра масс.
- Проверить статическую и динамическую грузоподъёмность, ресурс и преднатяг.
- Оценить жёсткость основания, собственные частоты и тепловые деформации.
- Проверить монтажные допуски, защиту от загрязнений, смазку и обслуживание.
Для ответственных узлов расчёт линейных направляющих по упрощённым формулам используют только как предварительную оценку. Итоговый выбор проверяют по каталогам производителя, методикам расчёта ресурса, условиям монтажа и, при необходимости, конечно-элементной модели.
Расчётные параметры
Расчётные параметры включают статическую и динамическую грузоподъёмность, эквивалентную нагрузку, преднатяг, ресурс, жёсткость, тепловое удлинение и собственные частоты. Для гибридной конструкции оценивают не только каждый элемент отдельно, но и распределение нагрузки между ними.
Проверка моментных нагрузок
Моментные нагрузки на каретку обычно оказываются критичнее, чем суммарная масса узла. Расчёт ведут по наиболее нагруженной каретке или по наиболее нагруженной группе кареток. Моменты от смещения центра тяжести, сил резания и ускорений переводят в дополнительные реакции через фактические плечи между опорами.
Где Pпр,i, условная приведённая нагрузка на проверяемую каретку; Fi, сила, приходящаяся на эту каретку без учёта моментов; Mx, My, Mz, действующие моменты; lx, ly, lz, соответствующие плечи между опорными элементами. Это не универсальная нормативная формула, а размерностно согласованная предварительная оценка для сравнения компоновок. Точное распределение реакций определяют по геометрии узла и методике производителя направляющих.
Где Peq, эквивалентная динамическая нагрузка; Fr, нормальная нагрузка; Fa, боковая нагрузка; FM, условная добавка от моментов; X, Y, KM, коэффициенты сочетания нагрузок. Обозначения приведены как пример. Реальные коэффициенты, знаки, предельные моменты и правила суммирования берут из расчётной методики производителя конкретной направляющей.
Где L10, номинальный ресурс пробега; C, динамическая грузоподъёмность; Peq, эквивалентная динамическая нагрузка; p, показатель степени. Для шариковых направляющих часто используют p = 3, для роликовых p = 10/3, если это допускает методика производителя.
Где ΔL, тепловое удлинение; α, коэффициент линейного расширения материала; L, исходная длина элемента; ΔT, изменение температуры. В гибридных системах нужно учитывать разные материалы основания, рельсов, кареток и разгрузочных элементов.
При параллельной работе опор суммарная жёсткость приближённо равна сумме жёсткостей элементов. Это справедливо только при близких деформациях и корректной юстировке. Перекос, зазоры и неравномерный преднатяг могут резко снизить фактическую жёсткость.
Выбор конфигурации под задачу
| Условие | Предпочтительная логика выбора | На что обратить внимание |
|---|---|---|
| Высокая нагрузка и моменты | Роликовая основа, при необходимости с гидростатической разгрузкой | Жёсткость основания, расстояние между каретками, преднатяг |
| Высокая точность при малых силах | Аэростатическая или шариково-аэростатическая схема | Чистота воздуха, стабильность температуры, виброизоляция |
| Скоростная портальная ось | Шариковые или роликовые направляющие с контролем тепловыделения | Динамика привода, перекос портала, смазка при высокой скорости |
| Тяжёлый станочный узел | Роликовые направляющие плюс демпфирующие или гидростатические элементы | Силы резания, вибрации, защита от стружки и СОЖ |
| Прецизионная измерительная система | Аэростатическая или механико-аэростатическая схема | Температурный дрейф, микровибрации, качество основания |
| Загрязнённая зона, стружка или СОЖ | Механические направляющие с усиленной защитой, иногда без сложной аэростатической части | Скребки, кожухи, уплотнения, совместимость смазки и охлаждающей жидкости |
В станках на первый план обычно выходят жёсткость, демпфирование и устойчивость к загрязнениям. В координатно-измерительных машинах важнее плавность хода, малая сила трения и температурная стабильность. В портальных системах критичны синхронность движения, перекос балки и моментные нагрузки на каретки. В тяжёлых линейных осях часто приходится увеличивать базу опор и проверять не только статическую нагрузку, но и деформацию всей рамы.
Ограничения и эксплуатационные требования
Гибридные направляющие системы не являются универсальной заменой обычным линейным направляющим. Они дороже в проектировании, сложнее в сборке и чувствительнее к ошибкам эксплуатации. Если задача решается стандартной роликовой или шариковой схемой с достаточным запасом по ресурсу, гибридное решение может не дать практического выигрыша.
- Стоимость выше из-за дополнительных опор, датчиков, насосов, фильтров или демпферов.
- Юстировка требует контроля параллельности, высоты, преднатяга и распределения нагрузок.
- Разные элементы могут требовать разных смазочных материалов и режимов обслуживания.
- Гидростатические и аэростатические узлы чувствительны к чистоте рабочей среды.
- Активное демпфирование и магнитная разгрузка требуют устойчивой системы управления.
- Тепловые деформации могут нарушить распределение нагрузки между опорами.
Когда гибридная система не нужна
Гибридная схема обычно избыточна при умеренных нагрузках, стандартной точности, чистой рабочей среде и достаточном ресурсе обычных профильных рельсов. В таких случаях проще выбрать корректный типоразмер шариковых или роликовых направляющих, обеспечить жёсткое основание, нормальную смазку и защиту от загрязнений.
Монтаж и юстировка
Даже правильно рассчитанная направляющая система теряет точность при слабом основании, перекосе рельсов или неравномерной затяжке крепежа. Перед вводом в работу проверяют плоскостность базовых поверхностей, параллельность рельсов, усилие перемещения, распределение нагрузки между каретками и фактический температурный режим.
Учебный расчётный пример
Рассмотрим упрощённую оценку для тяжёлой линейной оси. Допущения: масса подвижного узла 1200 кг, технологическая вертикальная сила 8000 Н, две рельсовые направляющие и четыре каретки, расчёт выполняется для предварительного выбора типоразмера. Динамические коэффициенты, ударные нагрузки, точная геометрия центра масс и условия смазки здесь не учитываются.
Вес подвижной части составляет примерно 1200 · 9,81 = 11772 Н. С учётом технологической силы базовая вертикальная нагрузка равна около 19772 Н. Если принять неравномерность распределения между каретками, например коэффициент 1,4 для наиболее нагруженной каретки, то расчётная нагрузка на одну каретку будет ориентировочно 19772 / 4 · 1,4 = 6920 Н. Далее добавляют влияние моментов от смещения центра тяжести и сил резания. Полученное значение сравнивают с допустимой статической и динамической грузоподъёмностью выбранной каретки.
Если предварительная проверка ресурса по формуле L10 показывает недостаточный пробег, возможны несколько инженерных решений: увеличить типоразмер направляющих, расширить базу между каретками, подобрать другой класс преднатяга, добавить разгрузочный элемент или изменить компоновку узла. При этом снижение преднатяга обычно уменьшает жёсткость. Если требуется меньший нагрев или меньшая сила перемещения, жёсткость компенсируют типоразмером, числом кареток, базой опор или более жёстким основанием. Окончательное решение принимают после проверки деформаций основания и требований к точности.
Типичные ошибки проектирования
| Проявление | Вероятная причина | Что проверить |
|---|---|---|
| Люфт или скачки при реверсе | Недостаточный преднатяг, износ, ошибка крепления | Класс преднатяга, затяжку болтов, состояние дорожек |
| Перегрев кареток | Избыточный преднатяг, неподходящая смазка, перекос рельсов | Температуру, момент перемещения, параллельность рельсов |
| Вибрации на рабочих скоростях | Недостаточная жёсткость, низкое демпфирование, резонанс | Собственные частоты, жёсткость рамы, режимы ускорения |
| Потеря точности после прогрева | Тепловое удлинение, несимметричный нагрев, дрейф датчиков | Температурные карты, компенсацию, расположение привода |
| Ускоренный износ | Загрязнения, дефицит смазки, неверная защита | Пыльники, скребки, фильтрацию, периодичность обслуживания |
| Неравномерный ход | Ошибки юстировки или неравномерное распределение нагрузки | Плоскостность основания, высоту опор, диагональный перекос |
На практике многие проблемы гибридных систем связаны не с выбранным типом направляющих, а с основанием, монтажом, загрязнениями и тепловым режимом. Поэтому проверка конструкции должна включать не только расчёт кареток, но и анализ всей несущей структуры, защиты, смазки, юстировки и температурной стабильности.
Краткий вывод
Гибридные направляющие системы полезны там, где требуется совместить характеристики, которые трудно получить от одного типа направляющих. Их применяют для тяжёлых станочных осей, портальных систем, прецизионных измерительных узлов и оборудования с повышенными требованиями к динамике. Правильный выбор начинается с нагрузок, моментов, жёсткости, точности, трения, демпфирования и тепловой стабильности. При этом гибридная схема должна быть технически оправдана, иначе дополнительные компоненты только увеличат стоимость и сложность обслуживания.
