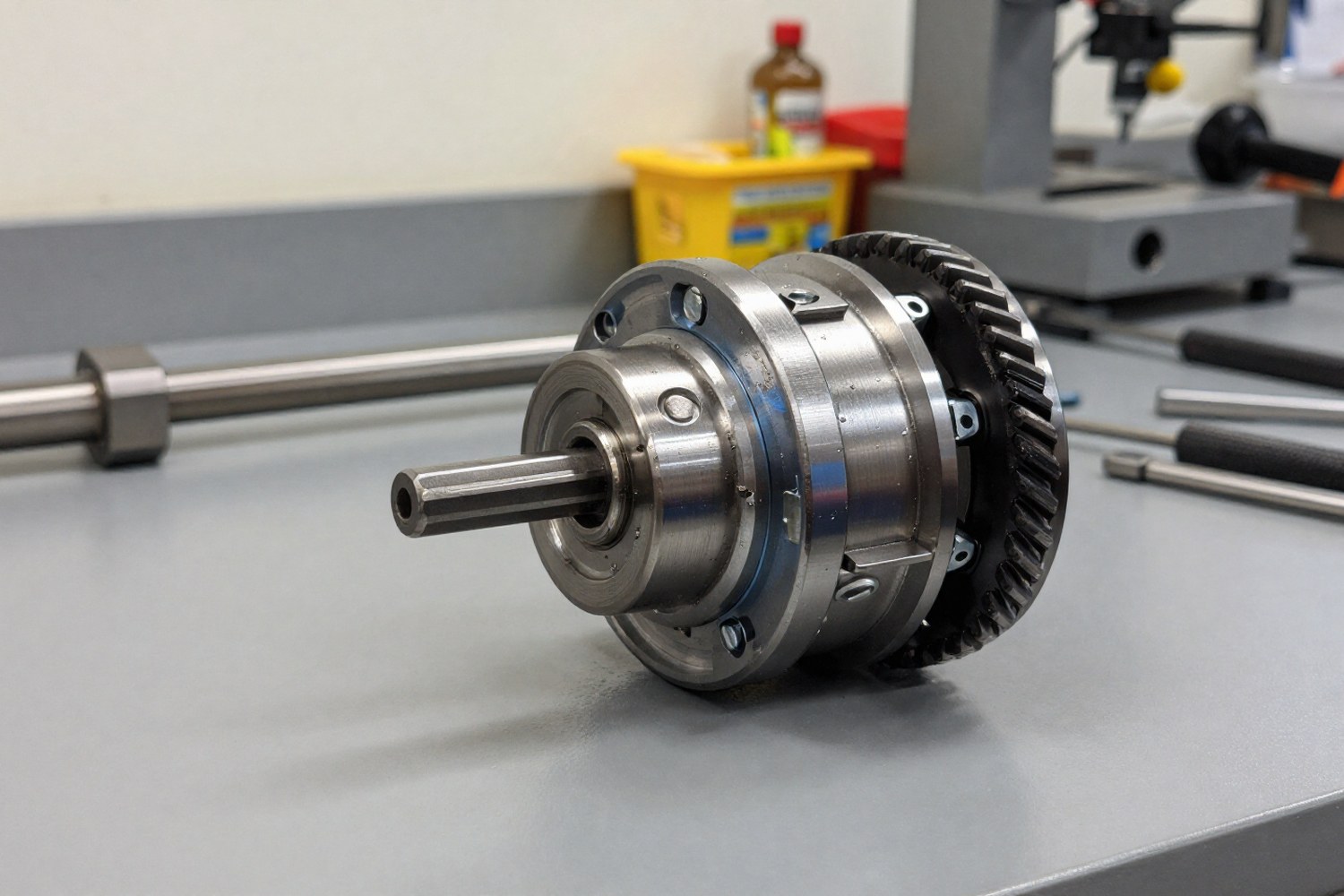

Гибридные обгонные муфты представляют собой сложное кинематическое устройство, где механический узел (обгонка) дополнен электромагнитным модулем и электронным блоком управления (ЭБУ). Это позволяет не просто блокировать вращение в одном направлении, а динамически регулировать степень сцепления, что критически важно для высокодинамичных приводов, ветрогенераторов и прецизионных промышленных станков.
Архитектура гибридной обгонной муфты
Архитектура гибридной системы базируется на интеграции трех ключевых подсистем: механического модуля, электромагнитного актуатора и контроллера. В отличие от традиционных обгонных муфт, где сцепление обеспечивается исключительно геометрией кулачков или клиновым эффектом роликов, здесь добавлен активный элемент, изменяющий состояние контактной группы.
Механический модуль
Основой остается классический механизм обгонной муфты, выбираемый в зависимости от требований к моменту и скорости:
- Роликовые (Sprag) муфты: обеспечивают высокий крутящий момент при компактных размерах. В гибридной версии электромагнитный толкатель смещает ролики из зоны заклинивания или возвращает их в нее.
- Кулачковые муфты: используются для средних нагрузок. Управление осуществляется через изменение давления возвратных пружин или позиционирование кулачков.
- Храповые механизмы: применяются в специфических задачах с высокими ударами, где электронное управление часто используется для демпфирования удара при вхождении в зацепление.
Электромагнитный модуль и ЭБУ
Электромагнитная система генерирует магнитный поток, который воздействует на ферромагнитные элементы (толкатели, поршни), изменяя геометрию зазора между внутренней и внешней обоймами. ЭБУ (Electronic Control Unit) непрерывно считывает данные с энкодеров и датчиков крутящего момента, вычисляя ошибку и корректируя ток в катушках.
Механическая часть
Обеспечивает базовую функцию односторонней блокировки. Отвечает за передачу максимального момента T_max в режиме полного заклинивания.
Электромагнетизм
Создает управляемое усилие для модуляции сцепления. Позволяет плавно изменять передаваемый момент от 0 до 100% номинала.
Принцип работы и управление моментом
Ключевое отличие гибридной муфты — переход от бинарного состояния (включено/выключено) к аналоговому контролю. Это достигается за счет частичного разобщения контактных поверхностей. При подаче тока электромагнит оттягивает ролики или кулачки, создавая микрозазор. В этом состоянии муфта проскальзывает, но с контролируемым сопротивлением, которое пропорционально току возбуждения.
Стратегии управления делятся на три типа:
- Базовое (позиционное): муфта работает в режимах «полное сцепление» или «полное отключение» с минимальным временем переключения.
- Адаптивное: система подстраивает порог срабатывания под текущую вязкость смазки, износ деталей и температурный режим.
- Предиктивное: на основе истории нагрузки алгоритм заранее готовит муфту к ожидаемому пику момента, снижая время отклика до минимума.
Алгоритмы электронного управления
Для прецизионного контроля крутящего момента используется замкнутый контур регулирования. Основным инструментом является ПИД-регулятор (Proportional-Integral-Derivative), который управляет током в обмотках электромагнита. Ток напрямую связан с магнитным потоком, а следовательно, и с усилием прижатия элементов сцепления.
Базовое уравнение регулирования тока выглядит следующим образом:
Где:
- I(t) — управляющий ток в момент времени t, А;
- e(t) — ошибка регулирования (разница между заданным и фактическим крутящим моментом), Н·м;
- K_p, K_i, K_d — коэффициенты пропорционального, интегрального и дифференциального звеньев.
Интегральная составляющая (K_i) необходима для устранения статической ошибки, когда муфта может «проскальзывать» из-за износа или изменения температуры. Дифференциальная составляющая (K_d) позволяет сглаживать резкие скачки момента, предотвращая механические удары в трансмиссии.
Тепловой режим и расчеты
Главным ограничивающим фактором работы гибридных муфт является тепловыделение. При частичном сцеплении (проскальзывании под нагрузкой) выделяется значительная энергия. Если тепло не отводится эффективно, происходит деградация смазки, тепловое расширение деталей и потеря магнитных свойств электромагнита.
Расчет тепловыделения
Мощность тепловыделения P_th (Вт) в режиме проскальзывания рассчитывается как произведение передаваемого момента на разность угловых скоростей:
Где:
- T — передаваемый крутящий момент, Н·м;
- ω_in и ω_out — угловые скорости ведущей и ведомой частей, рад/с. Важно: для получения мощности в Ваттах угловые скорости должны быть выражены в радианах в секунду.
В установившемся режиме полного сцепления (ω_in ≈ ω_out) тепловыделение минимально и обусловлено только механическим трением подшипников и уплотнений.
Расчет эффективного момента инерции
Для оценки динамики системы (времени разгона и торможения) необходимо приводить моменты инерции всех звеньев к валу муфты:
Где J_eq — приведенный момент инерции, J_in и J_out — моменты инерции ведущей и ведомой частей, K_c — коэффициент сцепления (0 ≤ K_c ≤ 1). При частичном сцеплении эффективная инерция снижается, что позволяет системе быстрее реагировать на изменения нагрузки.
Методы охлаждения
Для отвода тепла применяются два основных подхода:
- Воздушное охлаждение: использование ребристых корпусов и принудительной продувки. Применяется в муфтах малой и средней мощности.
- Жидкостное охлаждение: интеграция каналов для циркуляции масла или воды непосредственно в корпусе муфты. Необходимо для высоконагруженных систем (например, в прокатных станах или крупных ветрогенераторах).
| Параметр | Традиционная обгонная муфта | Гибридная муфта с управлением |
|---|---|---|
| Контроль момента | Бинарный (0 или T_max) | Модулируемый (0–100% T_max) |
| Динамические нагрузки | Высокие (ударное включение) | Сглаженные (плавное нарастание) |
| Диагностика | Отсутствует (визуальный контроль) | Постоянный мониторинг (ток, температура, износ) |
| Энергопотребление | Нулевое (пассивная работа) | Активное (20–500 Вт в зависимости от режима) |
Интеграция в системы управления (Протоколы)
Современные гибридные муфты являются полноправными узлами промышленной сети. Они обмениваются данными с ПЛК (программируемым логическим контроллером) или верхним уровнем SCADA-системы. Выбор протокола зависит от требуемой скорости отклика и топологии сети.
| Протокол | Применение | Задержка / Частота цикла | Пример передаваемых данных |
|---|---|---|---|
| EtherCAT | Высокоскоростные приводы, робототехника | < 1 мс | Цикличные данные: заданный момент, фактический ток, статус ошибки |
| CANopen | Автомобильная промышленность, мобильные машины | 10–100 мс | SDO/EDO: температура обмотки, количество часов наработки, код неисправности |
| PROFINET | Фабричная автоматизация, конвейеры | 1–10 мс | IO-Device: статус сцепления, предупреждения о перегреве, параметры диагностики |
| ModBus RTU/TCP | Простые системы, мониторинг | > 100 мс | Регистры: текущий ток, напряжение, версия прошивки |
Пример сообщения EtherCAT для управления моментом может включать 16-битное слово задания момента (signed int), 8-битное слово статуса (готовность, ошибка, активация) и 32-битное слово фактических значений (текущий ток, температура). Это позволяет системе управления точно знать состояние муфты в каждый момент времени.
Проблемы эксплуатации и надежность
Внедрение электроники в механический узел создает новые вызовы для инженеров. Основные проблемы связаны с электромагнитной совместимостью (ЭМС), вибрациями и отказоустойчивостью.
Электромагнитная совместимость (ЭМС)
Быстрые коммутации тока в электромагнитах могут генерировать помехи, влияющие на работу датчиков и других чувствительных компонентов. Для борьбы с этим применяются:
- Экранирование кабелей питания и сигнальных линий.
- Установка RC-цепочек или варисторов на катушках для подавления ЭДС самоиндукции.
- Разделение силовых и сигнальных цепей в конструкции ЭБУ.
Системы должны соответствовать стандартам ЭМС для промышленных приводов (например, IEC 61800-3), чтобы гарантировать стабильную работу в условиях сильных электромагнитных полей.
Режимы Fail-safe (Безопасный отказ)
Критически важным требованием является поведение муфты при потере питания или обрыве связи. Существуют две основные стратегии:
- Fail-Secure (Отказ в состоянии блокировки): При потере питания электромагнит обесточивается, и пружины возвращают ролики/кулачки в положение заклинивания. Муфта становится жестко заблокированной. Используется в подъемных механизмах, где важно не допустить падения груза.
- Fail-Open (Отказ в состоянии разобщения): При потере питания муфта разобщается, позволяя ведомому валу вращаться свободно. Используется в вентиляционных системах или конвейерах, где блокировка может привести к заклиниванию всего узла.
Диагностика и мониторинг состояния
Современные гибридные муфты поддерживают предиктивное обслуживание (Predictive Maintenance). Износ кулачков или роликов можно отслеживать по изменению тока удержания (holding torque) и спектральному анализу вибраций. Рост тока при том же заданном моменте часто указывает на износ контактных поверхностей или деградацию смазки.
Ключевые выводы для проектирования:
- Гибридные муфты требуют обязательного расчета теплового баланса, так как проскальзывание под нагрузкой генерирует тепло.
- Использование ПИД-регуляторов позволяет компенсировать нелинейность электромагнитных характеристик и износ механики.
- Интеграция через EtherCAT или CANopen необходима для реализации предиктивного обслуживания и точного контроля момента.
- Выбор стратегии Fail-safe должен быть обоснован требованиями безопасности конкретного механизма.
Сферы применения и технические требования
Гибридные обгонные муфты находят применение там, где традиционные механические решения не справляются с динамикой процесса или требованиями к защите оборудования.
- Ветроэнергетика: защита редуктора от обратных ударов при шквалистом ветре. ЭБУ позволяет адаптировать жесткость сцепления к скорости ветра, снижая нагрузку на лопастную систему.
- Автомобильная промышленность: системы полного привода с подключаемыми осями (Active AWD), стартер-генераторные системы (ISG) в гибридных автомобилях.
- Промышленные приводы: конвейерные линии с накоплением продукции, где муфта позволяет отключать привод без остановки конвейера.
- Морская техника: судовые силовые установки с гибкими режимами хода и маневрирования.
При выборе гибридной муфты необходимо обращать внимание не только на максимальный крутящий момент, но и на допустимую скорость вращения в режиме проскальзывания, а также на наличие встроенных датчиков температуры и износа. Это позволит избежать дорогостоящих простоев и аварийных ситуаций в эксплуатации.
