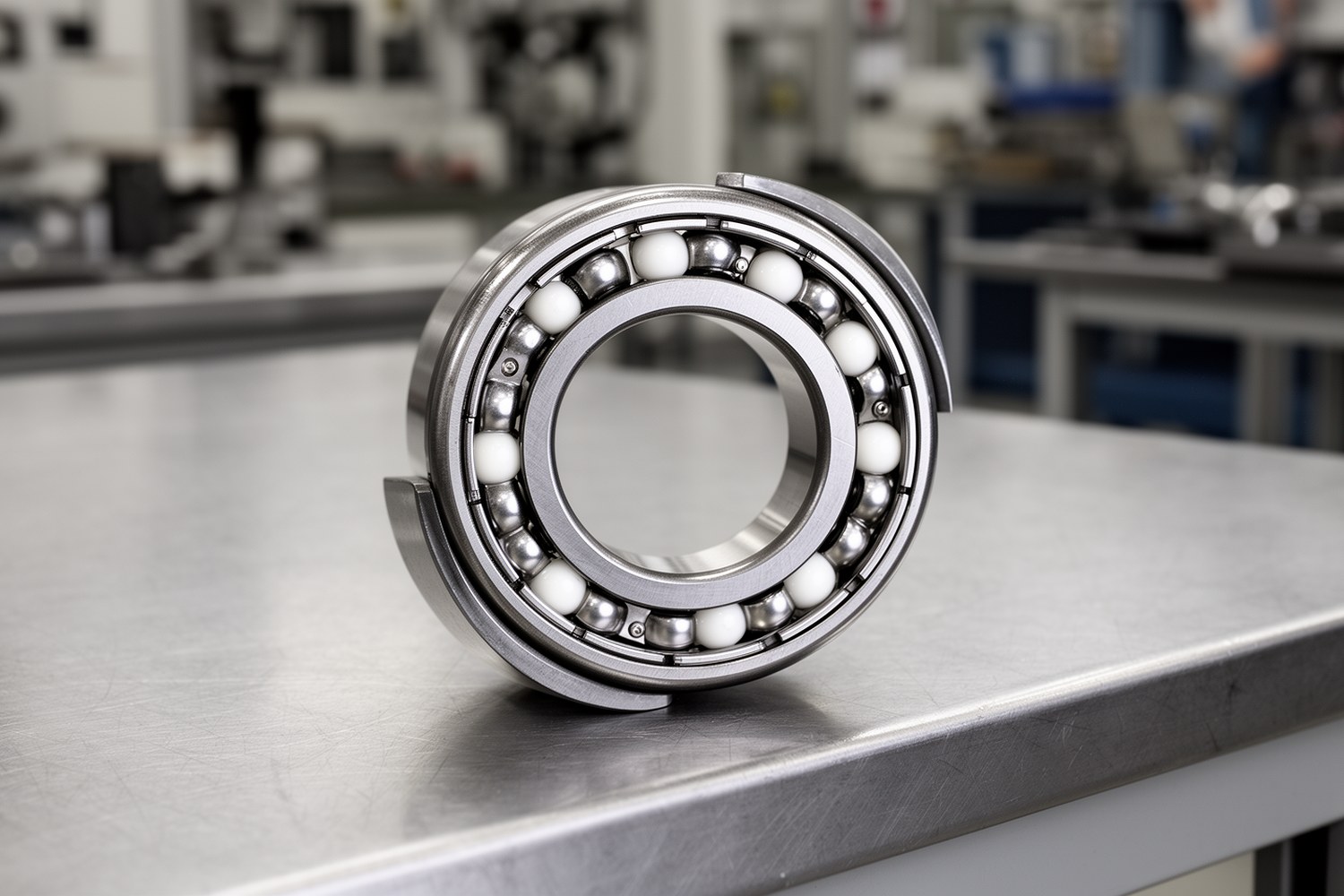

Гибридные подшипники для высоких и низких температур агрессивных сред применяют там, где стандартные решения быстро теряют ресурс. Работоспособность определяет не один материал, а согласованная система: кольца, тела качения, сепаратор, смазка, уплотнение, посадки и тепловой режим.
- Гибридный подшипник: обычно металлические кольца + керамические тела качения (часто Si3N4).
- Входные параметры выбора: T, среда, n/dn, Fr/Fa, P/C, класс точности, токи через вал.
- Минимальная верификация: L10/L10h, P, проверка thermal speed limit и посадок при ΔT, стенд и мониторинг.
Область применения и границы термина «гибридный подшипник»
В инженерной практике полезно разделять классы решений:
Гибридный подшипник
Металлические кольца + керамические тела качения. Часто применяется для высоких скоростей, снижения риска EDM и работы в сложной среде.
Полнокерамический
Керамика в кольцах и телах качения. Полезен в узких задачах по химической стойкости, но чувствителен к ударным режимам и монтажным ошибкам.
Нержавеющий
Металлический подшипник из коррозионностойких сталей. Эффективен во влажных и умеренно агрессивных средах, но не заменяет гибрид при высоком dn и токах.
С покрытиями
DLC, MoS2 и другие покрытия улучшают поверхностные свойства, но не компенсируют неверный выбор базовых материалов и смазки.
Режимы эксплуатации и входные данные для выбора
- температура: рабочая/пиковая, скорость изменения, цикличность;
- среда: pH, реагенты, вода/пар/растворители, абразив;
- кинематика: n, dn, доля времени на пусках/остановах;
- нагрузка: Fr, Fa, ударность, P/C;
- точность: ISO-классы (например, P6/P5/P4) или ABEC для части рынков;
- электрика: токи по валу, требования к электроизоляции;
- ресурс и стратегия обслуживания.
Числовые ориентиры для первичного отбора
| Класс решения | Температура, °C (ориентир) | dn, мм·об/мин (ориентир) | P/C (ориентир) | Комментарий |
|---|---|---|---|---|
| Гибрид, смазка маслом/пластичной смазкой | -40…+180 | до ~0,8×10^6 | 0,10…0,30 | Типовой диапазон, уточняется по каталогу и теплобалансу узла |
| Высокоскоростной гибрид (прецизионный) | 0…+160 | ~0,8×10^6…2,0×10^6 | 0,08…0,22 | Критичны преднатяг, охлаждение и thermal speed limit |
| Высокотемпературный гибрид | +180…+350 (выше по специсполнению) | обычно ниже, чем у high-speed | 0,05…0,20 | Ограничения задают смазка, сепаратор и стабильность посадок |
| Низкотемпературный/криогенный | -60…-196 | от низких до средних | 0,05…0,18 | Главный риск, изменение зазоров, хрупкость и герметичность |
| Химически агрессивная среда | зависит от реагента | средние, если контактные уплотнения | 0,05…0,20 | Определяющий фактор, совместимость «смазка + эластомер + реагент» |
Значения ориентировочные и применяются только как этап предварительного отбора. Окончательное решение подтверждают каталогом, расчетом и испытаниями.
Материалы и конструкция узла: что с чем сочетается
| Элемент | Типовые материалы | Сильные стороны | Ограничения и замечания |
|---|---|---|---|
| Тела качения | Si3N4, ZrO2 | Низкая масса (Si3N4), высокая твердость, электроизоляция | Свойства ZrO2 по термостойкости и ударной вязкости зависят от марки, стабилизации, микроструктуры и режима |
| Кольца | Подшипниковые, нержавеющие и жаропрочные стали, никелевые сплавы | Несущая способность и технологичность | Коррозионная стойкость и термостабильность различаются по конкретным маркам |
| Сепаратор | PEEK, PTFE-композиты, металл | Снижение трения, химическая стойкость | Полимеры имеют пределы по температуре, ползучести и совместимости со средой |
| Покрытия | DLC, MoS2 | Снижение риска задиров, стабилизация трения | Эффект зависит от подготовки поверхности, режима смазки и нагрузки |

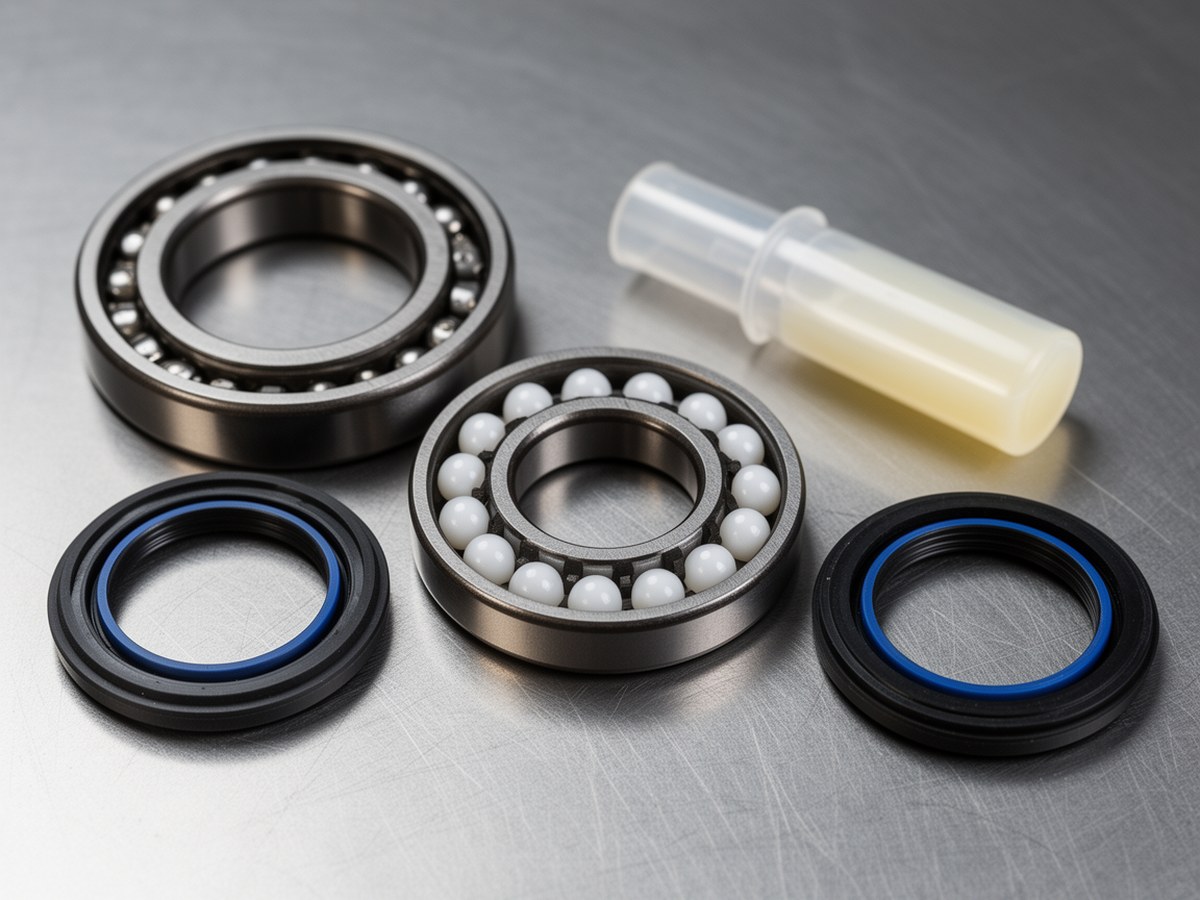

Компоненты гибридного подшипника
Изображение уместно перед таблицей материалов, чтобы визуально закрепить терминологию узла.
Смазка и уплотнения: совместимость с химсредой
Смазку и уплотнение проверяют как пару. Отказы часто связаны не с дорожками качения, а с химической деградацией эластомера или базы смазки.
| Пара | Обычно совместимо | Зона риска/несовместимости (пример) | Практический комментарий |
|---|---|---|---|
| PAO/эфирная смазка + FKM | Минеральные/синтетические масла, умеренно агрессивные среды | Часть полярных растворителей, горячий пар, амины | Контроль набухания и твердости уплотнения после выдержки |
| PFPE + FFKM | Окислители, широкий химический профиль | Высокая цена, возможные трибологические ограничения при высокой нагрузке | Часто выбор для критичных химических контуров |
| PAO/эфир + NBR | Общепромышленные среды | Низкие температуры и агрессивные растворители | Для экстремальных режимов NBR обычно ограничивает ресурс |
| PFPE/инертные среды + PTFE-уплотнение | Широкий диапазон реагентов | Износ кромки при высоком давлении/перекосе | Нужна проверка геометрии и режима трения |
Для криогенных режимов часто переходят на бесконтактные или лабиринтные схемы, чтобы избежать потери эластичности контактных кромок.
Отказовые механизмы: симптомы и действия
| Механизм | Ранние признаки | Типичные причины | Профилактика |
|---|---|---|---|
| Выкрашивание | Рост вибрации, локальный шум | Перегрузка, загрязнение, ошибки посадки | Контроль P/C, чистоты, геометрии и жесткости посадок |
| Термоусталость | Дрейф температуры, изменение преднатяга | Циклические ΔT, неучтенный КЛТР | Тепловой расчет, корректировка зазоров/натяга |
| Коррозионное растрескивание | Пятна, микротрещины | Реагент + растягивающие напряжения | Стойкие материалы, защитные меры, контроль концентрации среды |
| Деградация смазки | Изменение вязкости, потемнение, рост момента | Перегрев, окисление, химнесовместимость | Выбор базы/загустителя и регламент анализа смазки |
| Электроэрозия (EDM) | Микрократеры, «матовые» дорожки | Токи через подшипник | Гибридная схема, изоляция/заземление, контроль ВЧ-помех |
Быстрые расчетные проверки
Базовая долговечность (в миллионах оборотов):
L10 = (C / P)^pгде p = 3 для шариковых, p = 10/3 для роликовых.
Ресурс в часах:
L10h = (10^6 / (60 · n)) · (C / P)^pРасширенная оценка ресурса:
Lna = a1 · aISO · L10где a1 учитывает требуемую надежность, aISO учитывает условия смазки, чистоты и материала (по применимой методике производителя или стандарта).
Эквивалентная динамическая нагрузка:
P = X · Fr + Y · FaСкоростной фактор:
dn = d_m · nЕго проверяют вместе с тепловым ограничением (thermal speed limit), а не отдельно.
Тепловая поправка посадок:
Δd = α · d · ΔTДля практики применяют, как минимум, ISO 281 (ресурс), ISO 76 (статическая нагрузка), ISO 492 (точность). Обозначения ABEC и ISO не полностью взаимозаменяемы, сопоставление делают по документации конкретного производителя.
Верификация: испытания, приемка, мониторинг
Пример минимальной программы (значения уточняют под узел):
- стенд: 3 режима (номинал, пик, переходный), суммарно не менее 100-300 часов;
- база: фиксировать стартовые вибрацию, температуру, момент трения;
- приемка по трендам: рост установившейся температуры не более +10…15°C к базе при равной нагрузке;
- вибрация: рост RMS не более 20…30% к базе и без устойчивых дефектных пиков (например, >6 дБ над базой на характерных частотах);
- момент трения: рост не более 15…25% после приработки;
- герметичность: отсутствие утечек/подсоса среды, критичного набухания уплотнений;
- послеразбор: отсутствие прогрессирующего выкрашивания, следов EDM и ускоренного износа сепаратора.
Для режимов «высокая T + химсреда + высокий dn» программу испытаний обычно расширяют и увеличивают длительность.
Типичные ошибки выбора
- Выбор только по материалу тел качения без проверки смазки и уплотнения.
- Оценка только по каталожному dn без проверки thermal speed limit.
- Игнорирование преднатяга при температурных деформациях.
- Применение L10 без поправок на надежность, загрязнение и режим смазки.
- Отсутствие количественных критериев приемки на стенде.
Мини-глоссарий обозначений
- C, динамическая грузоподъемность, P, эквивалентная динамическая нагрузка.
- Fr, Fa, радиальная и осевая нагрузки.
- dn = d_m·n, скоростной фактор.
- ΔT, перепад температуры, КЛТР (α), коэффициент линейного теплового расширения.
- L10, L10h, базовый ресурс в млн оборотов и часах.
