Гибридный высокоскоростной подшипник это узел со стальными кольцами и керамическими телами качения (чаще Si3N4). При высоких оборотах такая схема обычно снижает центробежные нагрузки и тепловыделение, но требует точной настройки преднатяга, смазки и посадок.
- Подшипник высокоскоростной выбирают по режиму узла, а не по одному параметру.
- Все числовые диапазоны ниже даны как ориентиры первичной оценки.
- Финальный допуск подтверждают по каталогу серии и испытаниям на вашем режиме.
Что такое гибридный высокоскоростной подшипник
Гибридный: стальные кольца + керамические шарики или ролики. Полностью керамический: керамика и в кольцах, и в телах качения. В большинстве промышленных задач применяют именно гибридные высокоскоростные подшипники.
Belzona 1111, 1 кг20 000 ₽ Без НДС
Devcon Titanium Putty (Ti) 10760, 500 г17 995 ₽ Без НДС
Loctite 243, 10 мл1 450 ₽ Без НДС
Loctite 243, 1000 мл23 500 ₽ Без НДС
Loctite 406, 50 г2 300 ₽ Без НДС
LUBE LHL-X100-7, 700 мл5 950 ₽ Без НДС

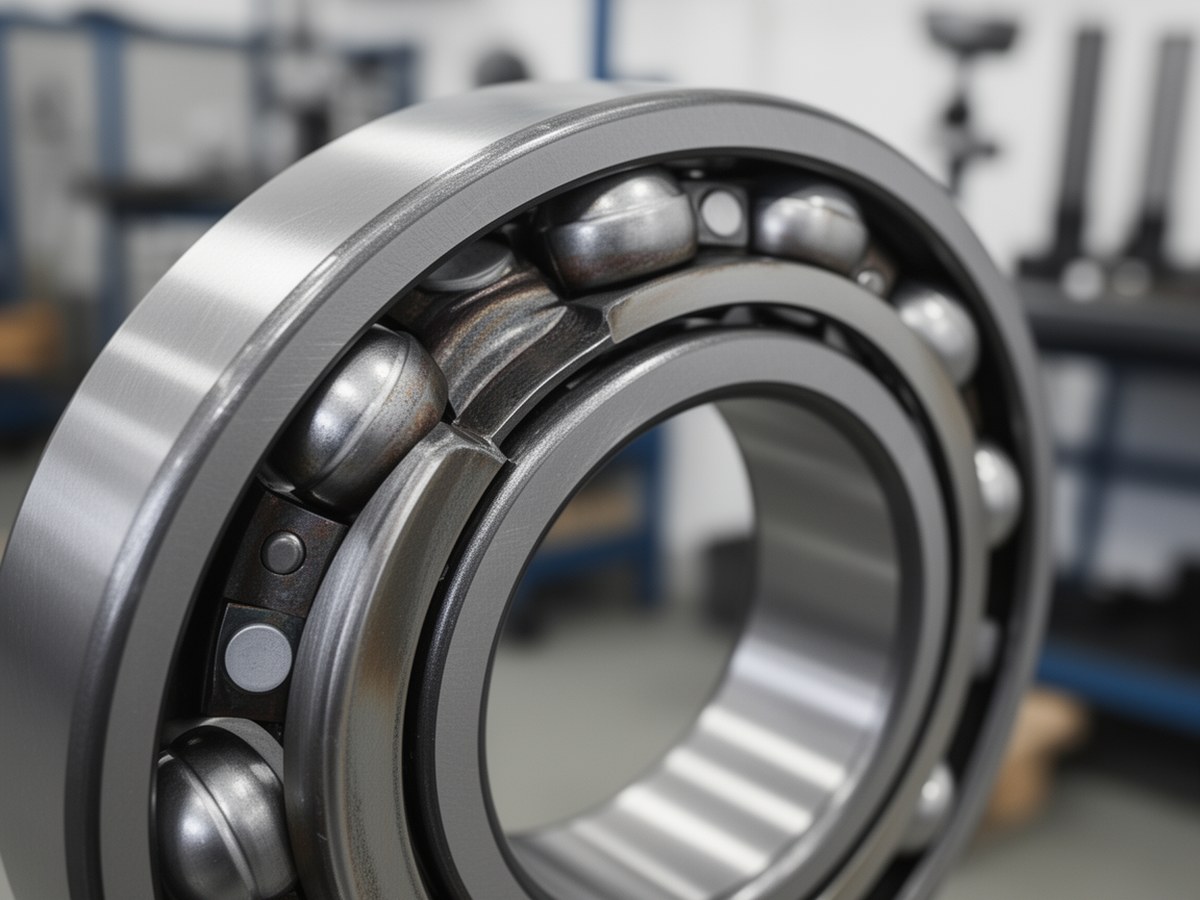

Схема конструкции
Разместить сразу после определения и разграничения гибридного и полностью керамического вариантов.
Что не рассматривается в статье
Материал относится к подшипникам качения для высоких скоростей. Не рассматриваются керамические подшипники скольжения и бытовые узлы класса «керамический подшипник для циркуляционного насоса».
Когда стальные подшипники упираются в пределы
Dm, средний диаметр подшипника, мм; n, частота вращения, об/мин.
DN удобен для первичной классификации скорости. Далее обязательно учитывают нагрузку, тепловой баланс, схему смазки, преднатяг, точность посадок и соосность. Классы ABEC и похожие потребительские метки не применяют как самостоятельный критерий ресурса в промышленном узле.
Шариковые и роликовые гибридные исполнения: практические границы
| Тип | Типичный приоритет | Что проверять в первую очередь |
|---|---|---|
| Шариковые (радиальные, радиально-упорные) | Максимальная скорость, точность вращения | Рабочий преднатяг после прогрева, чистота смазки, стабильность температуры кольца |
| Роликовые (чаще цилиндрические) | Более высокая нагрузка при умеренно высоких скоростях | Теплоотвод, контактные напряжения, скоростной предел конкретной геометрии |
Для справки: шариковые гибридные исполнения чаще выбирают под экстремальный DN, роликовые, когда приоритетом остается нагрузка. Оба варианта требуют отдельной каталожной проверки.
Материалы тел качения: Si3N4, ZrO2, Al2O3, сталь
| Материал | Типично по свойствам | Практический эффект |
|---|---|---|
| Сталь | Более высокая плотность, стандартная технологичность | Базовое решение; при росте скорости быстрее растут центробежные нагрузки |
| Si3N4 | Низкая плотность, высокая твердость, низкое тепловое расширение | Наиболее частый выбор для гибридных скоростных узлов |
| ZrO2 | Плотность выше Si3N4, расширение ближе к стали | В ряде применений выбирают по специальным требованиям, не как универсальный максимум по скорости |
| Al2O3 | Высокая твердость, иной баланс трещиностойкости | Обычно нишевые применения; применимость зависит от технологии серии и ударности режима |
Термин «подшипники керамические» в инженерной практике часто относится к гибридной схеме керамика-сталь.
Скоростной режим: первичная проверка для высокоскоростных подшипников
Снижение массы тела качения m уменьшает центробежную силу Fц при той же геометрии.
Даже небольшое снижение момента трения Mтр на высоких ω заметно влияет на тепловыделение.
| Класс узла | Типовой DN (первичная оценка) | Условия применимости |
|---|---|---|
| Шариковые стальные | ~0,5–1,2 млн | Серия, сепаратор, вязкость и способ подачи смазки критичны |
| Шариковые гибридные | ~0,9–2,0 млн | Потенциал выше при корректном преднатяге и стабильном теплоотводе |
| Роликовые гибридные | ~0,8–1,4 млн | Чувствительны к тепловому режиму и нагрузочному профилю |
DN-диапазоны ориентировочные. Их нельзя трактовать как универсальные пределы скорости, температуры и ресурса.
Тепловой баланс, преднатяг и интервалы обслуживания смазки
Недостаточный преднатяг повышает риск проскальзывания и вибрации. Избыточный преднатяг увеличивает момент трения и температуру. Рабочее значение оценивают после выхода узла на стационарный режим.
| Наблюдение | Вероятная причина | Корректирующее действие |
|---|---|---|
| Устойчивый рост температуры кольца после выхода на режим | Избыточный преднатяг, избыток смазки, слабый теплоотвод | Снизить преднатяг в пределах допуска, пересмотреть подачу и охлаждение |
| Рост шума и вибрации при стабильной нагрузке | Деградация смазки, загрязнение, начало повреждений дорожек | Проверить чистоту, отбор смазки, сократить интервал обслуживания |
| Плавающая температура между циклами | Нестабильный расход в системе масло-воздух | Стабилизировать дозировку и контроль расхода |
Числовые пороги температуры и сроков обслуживания задают под конкретный узел. Универсального значения для всех серий нет, поэтому ориентируются на тренд, а не на одну точку.
Смазка и среда применения
Минимальный анализ среды: загрязнение, влажность, вакуум, токопроводящие контуры, ударные нагрузки. Гибридные подшипники также чувствительны к частицам и ошибкам фильтрации.
| Условие | Предпочтение | Комментарий |
|---|---|---|
| Высокие обороты, длительный режим | Масло-воздух, маловязкое синтетическое масло | Критично не допускать перелива |
| Высокая тепловая нагрузка | Циркуляция масла с охлаждением | Проверять теплоотвод корпуса и стабильность расхода |
| Вакуум или чистая зона | Низкоиспаряемые спецсмазки | Проверять дегазацию и совместимость материалов |
| Ударные режимы | Отдельная проверка серии и посадок | Переход на гибрид не делать без валидации на ударность |
Вибрация и шум: когда эффект есть, а когда его перекрывает механика
Гибридная схема в ряде случаев снижает уровни вибрации и шума за счет меньшей массы тел качения и более стабильного контакта. Но при несоосности, дисбалансе, дефектных посадках и загрязнении доминируют эти факторы, и материал тел качения не компенсирует ошибки узла.
Минимальный входной набор для выбора
- Скорость: номинальная, максимальная, профиль разгона и торможения.
- Нагрузки: радиальная и осевая, средние и пиковые значения.
- Duty cycle: непрерывный или циклический, длительность рабочих участков.
- Температуры: окружающая среда и целевая температура в зоне колец.
- Требуемые класс точности и жесткость узла.
- Среда: загрязнение, влажность, вакуум, наличие токопроводящих путей.
- Ограничения по шуму и вибрации.
- Регламент обслуживания и допустимые простои.
Анти-паттерны внедрения и чек-лист приемки
- Перенос настроек преднатяга со стального узла без пересчета и прогрева.
- Выбор смазки только по вязкости без оценки подачи и теплоотвода.
- Ожидание полной защиты от электроэрозии без системных EMC-мер.
Чек-лист после монтажа: соосность и посадки, чистота смазочного контура, подтверждение расхода, прогрев до рабочего режима, фиксация трендов температуры/шума/вибрации, контроль рабочего преднатяга.
Экономика жизненного цикла
Переход на гибрид оправдан, если снижение OPEX и простоев перекрывает рост CAPEX в заданном горизонте. Для низкоскоростных узлов эффект часто ограничен.
