Гибридными линейными направляющими называют узлы для точного прямолинейного перемещения, в которых совмещены два или более принципа опоры: качение, скольжение, гидростатическая или аэростатическая пленка, магнитная разгрузка, активная компенсация положения. Их применяют не как универсальную замену обычным направляющим, а в узлах, где стандартная шариковая, роликовая или скользящая система не выполняет требования по точности, жесткости, демпфированию, трению или стабильности при разных режимах работы.
- Линейные направляющие задают траекторию движения каретки или подвижного узла с заданной нагрузкой, жесткостью, точностью и уровнем трения.
- Гибридность означает сочетание разных физических принципов, а не просто наличие рельса и каретки в одной сборке.
- Расчетные зависимости в статье нужны для предварительной оценки; рабочие параметры зависят от геометрии, преднатяга, зазоров, давления, вязкости среды, жесткости корпуса и условий монтажа.
Что такое гибридные линейные направляющие
Обычные линейные направляющие обеспечивают перемещение подвижного элемента вдоль прямой оси. В станках, роботизированных системах, измерительной технике и автоматизированных линиях они воспринимают вес, технологические усилия, моментные нагрузки и боковые воздействия, сохраняя заданную точность движения.
В классической направляющей используется один основной принцип: шарики или ролики катятся по дорожкам, поверхности скользят по паре трения, жидкость или воздух создают несущую пленку. Гибридные направляющие объединяют несколько таких механизмов. Например, роликовая часть может воспринимать основную нагрузку, а аэростатическая подсистема снижает трение и сглаживает микронеровности. В другой конструкции шариковая каретка дополняется гидростатическими карманами, чтобы повысить демпфирование и стабильность при малых скоростях.
Отличие от основных типов направляющих
Гибридная система не привязана к отдельному типоразмеру рельса. Это конструктивная схема, в которой разные опорные элементы совместно распределяют нагрузку, трение, демпфирование или точность позиционирования.
| Тип направляющей | Основной принцип | Сильная сторона | Ограничение |
|---|---|---|---|
| Шариковая | Качение шариков по дорожкам | Низкое трение, хорошая скорость, распространенность | Ограниченная жесткость при высоких моментных нагрузках |
| Роликовая | Качение роликов с большей площадью контакта | Высокая грузоподъемность и жесткость | Высокие требования к монтажу и преднатягу |
| Гидростатическая | Несущая масляная пленка под давлением | Малое трение, демпфирование, работа при больших нагрузках | Насос, фильтрация, термостабильность и герметичность |
| Аэростатическая | Несущая воздушная пленка | Очень плавное движение и отсутствие механического контакта в рабочем режиме | Чувствительность к загрязнению, зазорам и качеству воздуха |
| Магнитная | Разгрузка или удержание за счет магнитного поля | Снижение контактной нагрузки, возможность активной компенсации | Сложное управление, зависимость от датчиков и питания |
| Гибридная | Комбинация двух или более принципов | Баланс жесткости, трения, точности и демпфирования | Сложность расчета, настройки, диагностики и обслуживания |
Конструкция и основные компоненты
Состав гибридной направляющей зависит от выбранной комбинации. В простом варианте это механическая рельсовая направляющая с дополнительной системой разгрузки. Более сложная конструкция может включать каналы подвода масла или воздуха, датчики положения, элементы активного управления и отдельную систему обслуживания рабочей среды.
| Компонент | Функция | Особенность в гибридной системе |
|---|---|---|
| Рельс или база | Задает траекторию перемещения | Нужны высокая плоскостность, жесткость и стабильное крепление |
| Каретка | Передает нагрузку от подвижного узла | Может объединять механические, гидро-, пневмо- или магнитные элементы |
| Шарики или ролики | Создают опору качения | Работают как основная или резервная несущая подсистема |
| Элементы скольжения | Воспринимают нагрузку через контактные поверхности | Используются для демпфирования или работы в специальных средах |
| Гидростатические карманы | Создают масляную несущую пленку | Зависят от давления, вязкости и чистоты масла |
| Аэростатические карманы | Создают воздушную несущую пленку | Зависят от качества сжатого воздуха и точности зазоров |
| Магнитные элементы | Разгружают ось или компенсируют усилия | Могут быть пассивными или управляемыми по датчикам |
| Уплотнения и защитные элементы | Ограничивают попадание пыли, СОЖ и абразива | Особенно важны для гидро- и аэростатических контуров |
| Датчики и регулировка | Контролируют положение, зазор, давление, температуру | Применяются в активных и высокоточных гибридных системах |

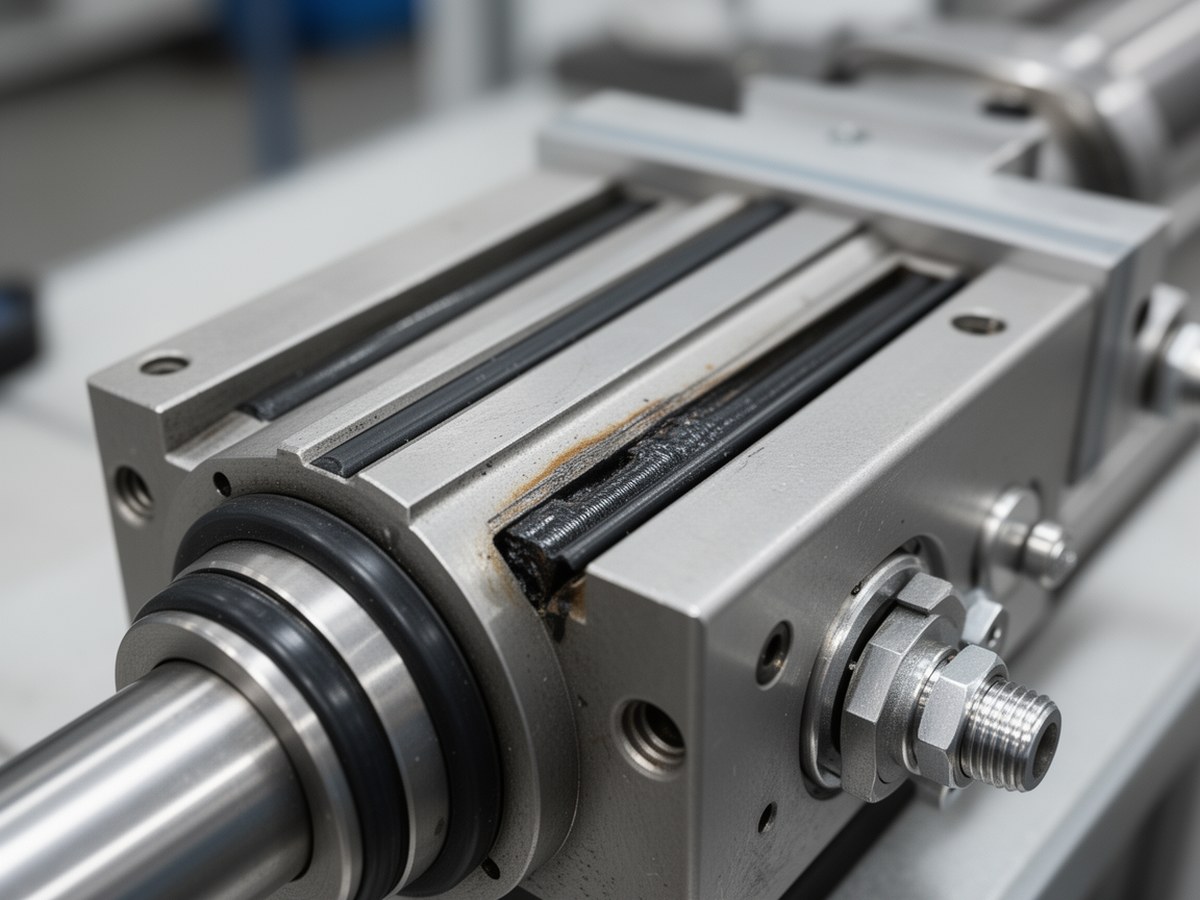

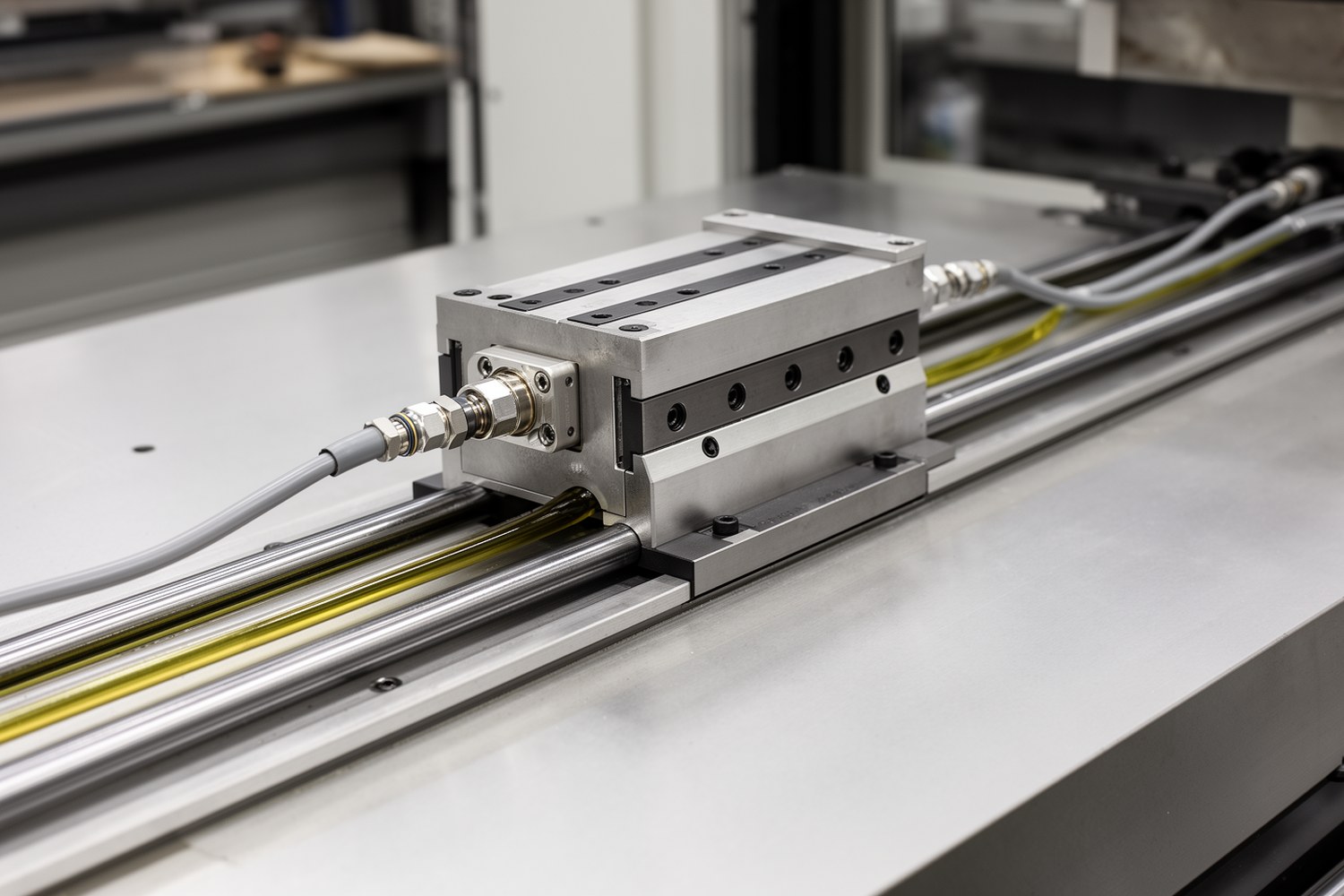

Каретка и элементы подвода среды
Изображение уместно после таблицы компонентов, чтобы визуально связать рельс, каретку, крепеж, уплотнения и каналы обслуживания.
Принцип работы
Принцип работы гибридной направляющей основан на разделении функций между подсистемами. Обычно одна часть воспринимает основную статическую или моментную нагрузку, другая снижает трение, повышает демпфирование, разгружает контактные пары или стабилизирует положение каретки.
При малой скорости гидростатическая или аэростатическая пленка может уменьшать эффект скачкообразного движения и снижать износ. При быстрых перемещениях механическая часть обеспечивает устойчивую кинематику и предсказуемую жесткость. В системах с магнитной разгрузкой часть веса или внешнего усилия компенсируется магнитным полем, а механические элементы сохраняют направляющую функцию и аварийную устойчивость.
Здесь Fобщ это расчетная нагрузка на узел; Fмех это часть нагрузки, воспринимаемая шариками, роликами или поверхностями скольжения; Fдоп это часть нагрузки, воспринимаемая дополнительной опорой: гидростатической пленкой, аэростатической пленкой или магнитной разгрузкой.
Коэффициент α показывает условную долю нагрузки на механической подсистеме. Он не является универсальной константой и зависит от геометрии, зазоров, преднатяга, давления, жесткости корпуса, температуры и режима движения.
Типы гибридных систем
| Тип | Назначение | Преимущества | Ограничения |
|---|---|---|---|
| Шариково-роликовые | Оси со скоростными перемещениями и повышенными моментными нагрузками | Сочетают плавность шариков и жесткость роликов | Чувствительны к перекосам, преднатягу и точности дорожек |
| Шариково-гидростатические | Прецизионные узлы с требованиями к плавности и демпфированию | Снижают контактные эффекты на малых скоростях | Нужны масло под давлением, фильтрация и контроль температуры |
| Роликово-аэростатические | Жесткие оси с малым трением и высокой плавностью хода | Объединяют несущую способность роликов и воздушную разгрузку | Чувствительны к чистоте воздуха, зазорам и загрязнению зоны |
| Скользяще-гидростатические | Тяжелонагруженные узлы с повышенным демпфированием | Разгружают контактные поверхности масляной пленкой | Зависят от герметичности, вязкости масла и стабильности давления |
| Скользяще-аэростатические | Высокоточные оси в чистой среде или измерительной технике | Снижают механический контакт и повышают плавность | Плохо переносят абразив, загрязнение и нестабильный воздушный зазор |
| Механико-магнитные | Разгрузка оси, компенсация веса или части внешних усилий | Снижают нагрузку на контактные пары | Нужны настройка магнитной системы, датчики или питание |
| С активной компенсацией | Прецизионные системы с управляемыми зазорами или положением | Позволяют корректировать поведение узла в реальном времени | Сложны в диагностике, управлении и обеспечении отказоустойчивости |
Расчетные параметры
Расчет гибридных линейных направляющих начинают с силовой схемы узла: массы подвижных частей, технологических усилий, ускорений, плеч приложения нагрузки, моментов и допустимых перемещений. Затем отдельно оценивают нагрузку, жесткость, режим трения, тепловое состояние и ресурс.
Формулы в этом разделе служат для предварительной инженерной оценки. Для рабочего проекта нужны каталожные данные конкретного производителя, расчетная модель узла, проверка базы, допуски монтажа и испытания в реальных режимах.
Так оценивают суммарную жесткость подсистем, работающих параллельно. На практике результат корректируют с учетом податливости корпуса, крепежа, контактных деформаций, зазоров и температурных деформаций.
Оценка трения для гибридной системы условна. У направляющих качения сопротивление связано с контактами, смазкой и преднатягом; у гидростатических и аэростатических направляющих оно зависит от вязкости, расхода, толщины пленки, давления и режима движения. Поэтому взвешенная формула пригодна только для раннего сравнения вариантов, а не для точного расчета потерь.
Здесь μэкв это ориентировочный эквивалентный коэффициент трения; Fпл это часть нагрузки, воспринимаемая жидкостной или газовой пленкой; μпл это условный коэффициент для выбранного режима пленки. Для точного расчета нужны параметры рабочей среды, зазоров, скорости и расхода.
S0 и Sdyn показывают предварительное отношение статической и динамической грузоподъемности к эквивалентной нагрузке. Это не расчет ресурса, а первичная проверка применимости типоразмера.
Ресурс направляющих качения обычно оценивают по каталожной методике через динамическую грузоподъемность, эквивалентную нагрузку и показатель степени, зависящий от типа тел качения и принятого стандарта производителя. Для гидростатических, аэростатических и магнитных подсистем дополнительно учитывают состояние рабочей среды, износ уплотнений, стабильность давления, тепловой режим и надежность управляющих элементов.
Монтаж и настройка
Монтаж линейных направляющих в гибридном исполнении требует контроля не только механической геометрии, но и параметров вспомогательных подсистем. Ошибка в плоскостности базы или соосности рельсов может свести на нет расчетную точность, а нестабильное давление масла или воздуха меняет распределение нагрузки между опорами.
| Фактор | Что контролировать | Зачем контролировать |
|---|---|---|
| База | Плоскостность, жесткость, чистоту опорных поверхностей | Деформации базы меняют прямолинейность и нагрузку на каретки |
| Соосность рельсов | Параллельность, высотный перепад, перекосы | Перекос увеличивает преднатяг, трение и риск локального износа |
| Преднатяг | Зазор, контактные усилия, температурное расширение | Избыточный преднатяг повышает нагрев и снижает ресурс |
| Крепеж | Порядок затяжки, момент, фиксацию посадочных поверхностей | Неравномерная затяжка способна деформировать рельс или каретку |
| Гидро- или пневмоконтур | Давление, расход, фильтрацию, утечки | Нестабильная среда нарушает несущую пленку и плавность хода |
| Уплотнения | Посадку, износ, совместимость с СОЖ и маслом | Защита определяет ресурс рабочих поверхностей и каналов |
| Проверка после сборки | Зазоры, ход, температуру, шум, давление, повторяемость | Позволяет выявить ошибки до ввода оси в рабочий цикл |
Выбор системы для узла
Выбор начинают не с типа рельса, а с требований к оси. Нужно отдельно задать нагрузку, моменты, скорость, ускорение, точность позиционирования, повторяемость, допустимые вибрации, среду эксплуатации и обслуживание. После этого проверяют, действительно ли нужна гибридная схема или рациональнее применить обычную шариковую, роликовую, гидростатическую или аэростатическую направляющую.
| Критерий | Что проверить | Как влияет на выбор |
|---|---|---|
| Нагрузка и моменты | Масса, силы резания, ускорения, плечи | Определяют несущую часть и запас по грузоподъемности |
| Жесткость | Допустимое смещение под нагрузкой | При высоких требованиях чаще применяют ролики, преднатяг или гидростатику |
| Скорость | Ход, частота циклов, ускорения | Влияет на нагрев, смазку, расход воздуха или масла |
| Точность | Позиционирование, прямолинейность, повторяемость | Может потребовать аэростатики, активной компенсации и точной базы |
| Среда | Пыль, СОЖ, влажность, вакуум, чистое помещение | Определяет защиту, фильтрацию, материалы и допустимость воздуха или масла |
| Обслуживание | Доступ к узлу, квалификация персонала, диагностика | Сложные гибридные системы требуют регламентов и контроля параметров |
| Стоимость и габариты | Цена изготовления, источники давления, датчики | Гибридная схема оправдана только при явном техническом выигрыше |
Когда гибридная схема оправдана
| Гибридная система оправдана | Гибридная система обычно избыточна |
|---|---|
| Нужны одновременно высокая жесткость, плавность хода и демпфирование | Нагрузка умеренная, а точность укладывается в возможности стандартной рельсовой направляющей |
| Есть режимы малой скорости, где опасны рывки, износ или нестабильное трение | Ось работает в загрязненной среде без надежной защиты и фильтрации |
| Требуется разгрузка тяжелой подвижной части или компенсация моментов | Недоступны стабильное давление воздуха или масла, обслуживание и диагностика |
| Цена простоя или погрешности выше стоимости сложного узла | Бюджет, сроки и ремонтопригодность важнее предельных характеристик |
Преимущества и ограничения
Главное преимущество гибридных систем в том, что функции можно разделить между подсистемами. Механическая часть дает понятную несущую способность и аварийную устойчивость, а бесконтактная или активная часть улучшает плавность, снижает трение, повышает демпфирование или компенсирует часть нагрузки.
Ограничения связаны с тем, что каждая дополнительная подсистема усложняет производство и эксплуатацию. Для гидростатических направляющих критичны давление, вязкость и фильтрация масла. Для аэростатических нужны чистый сухой воздух, стабильный расход и защита от частиц. В магнитных и активных решениях добавляются датчики, питание, настройка управления и проверка отказных режимов.
Эксплуатационная среда и обслуживание
Среда эксплуатации часто определяет применимость гибридной направляющей сильнее, чем расчетная грузоподъемность. Абразивная пыль, стружка, СОЖ, влажность, вакуум, чистые помещения и температурные перепады задают требования к материалам, уплотнениям, фильтрации и допустимому типу рабочей среды.
- Для гидростатических контуров контролируют чистоту масла, вязкость, температуру, состояние фильтров и отсутствие утечек.
- Для аэростатических контуров важны сухой очищенный воздух, стабильный расход, отсутствие частиц и точность воздушного зазора.
- Для механической части проверяют смазку, защиту дорожек, преднатяг и признаки износа.
- Для активных систем дополнительно отслеживают датчики, кабели, питание, параметры регуляторов и аварийные режимы.
Области применения
| Область | Зачем применяют гибридную схему | Критичные условия |
|---|---|---|
| Прецизионные станки | Для сочетания жесткости, демпфирования и точности хода | Жесткая база, термостабильность, защита от СОЖ и стружки |
| Измерительная техника | Для плавного перемещения измерительной головки | Минимальные вибрации, чистая среда, стабильная температура |
| Полупроводниковое оборудование | Для точного позиционирования и малых сил трения | Чистота, контроль частиц, отсутствие загрязняющих масел при необходимости |
| Оптические системы | Для стабильной траектории и малых микроперемещений | Виброизоляция, повторяемость, отсутствие рывков |
| Медицинская техника | Для плавного и контролируемого перемещения узлов | Надежность, диагностика, предсказуемое обслуживание |
| Роботизированные оси | Для разгрузки, компенсации моментов и повышения ресурса | Динамика, масса подвижной части, защита от загрязнения |
Типовые ошибки проектирования и эксплуатации
Частая ошибка: рассматривать гибридную направляющую как готовую замену обычной каретки без изменения требований к базе, питанию, защите и диагностике. На практике гибридный узел чувствителен к монтажу не меньше, а часто больше стандартной рельсовой направляющей.
- Нагрузка между механической и дополнительной опорой распределена без учета реальных зазоров, давления и жесткости корпуса.
- Моментные нагрузки от смещенного центра масс или силы обработки не включены в расчетную схему.
- База имеет недостаточную плоскостность или жесткость, поэтому расчетная точность не достигается.
- Преднатяг выбран без учета теплового расширения и деформаций корпуса.
- Система воздуха или масла не обеспечивает стабильное давление, расход и чистоту среды.
- Уплотнения не защищают рабочие поверхности от абразивной пыли, СОЖ или частиц из процесса.
- Не предусмотрен доступ для диагностики давления, температуры, зазора, износа и состояния смазки.
- Расчет ресурса направляющих качения подменен простой проверкой грузоподъемности без учета циклов, ускорений и реального спектра нагрузок.
Корректный проект гибридной системы включает не только подбор направляющей, но и расчет корпуса, схемы крепления, системы подвода среды, защиты, контроля параметров и регламента обслуживания.
Итог
Гибридные линейные направляющие полезны в узлах, где требуется сочетание свойств, трудно достижимое одним опорным принципом: высокая жесткость, малое трение, демпфирование, плавность хода, разгрузка или активная компенсация. Их выбор должен быть технически обоснован: кроме нагрузки и точности нужно учитывать монтаж, среду эксплуатации, обслуживание, диагностику и стоимость всего узла.
