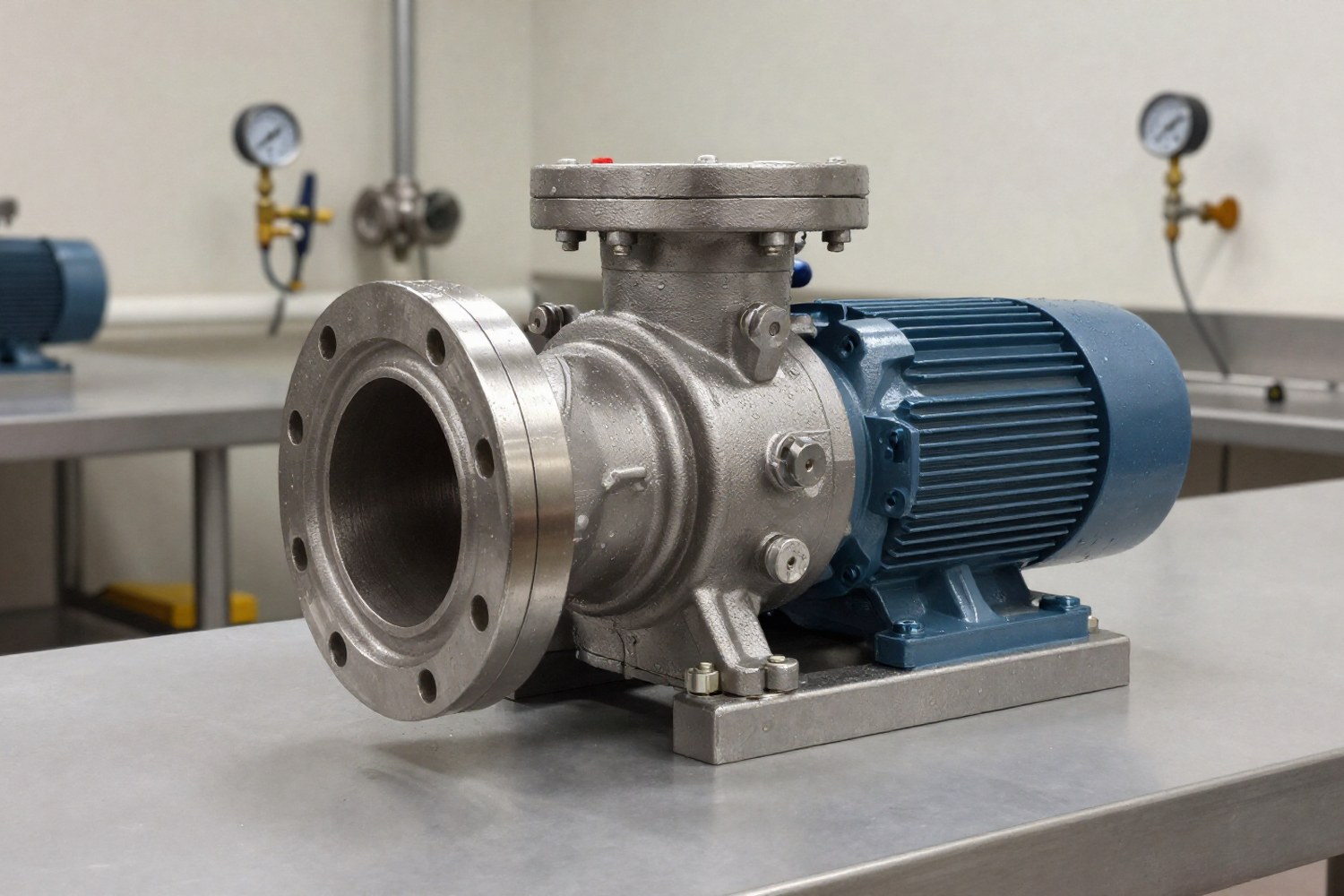

Гигиенические насосы применяются в фармацевтике и косметической промышленности для перекачивания сред, требующих строгого контроля чистоты. В отличие от промышленных аналогов, они проектируются с учетом требований GMP (Good Manufacturing Practice), EHEDG и 3-A Sanitary Standards. Основные критерии выбора включают отсутствие застойных зон, возможность автоматической очистки (CIP) и стерилизации (SIP), а также химическую и температурную стойкость контактирующих материалов.
Ключевые параметры подбора:
- Тип насоса: центробежный (низкая вязкость), перистальтический (стерильность), шнековый/поршневой (высокая вязкость).
- Материалы: сталь AISI 316L (контактные части), полировка Ra ≤ 0,8 мкм (фарма) или ≤ 0,4 мкм (асептика).
- Уплотнения: EPDM (пар), FKM (химия), Silicone (биосовместимость).
- Монтаж: уклоны для дренажа, соединения Tri-Clamp/ISO 2852, исключение dead legs.
Классификация гигиенических насосов
Выбор типа насоса зависит от реологических свойств перекачиваемой среды (вязкость, наличие частиц) и чувствительности продукта к механическим воздействиям. В таблице ниже приведено сравнение основных типов, применяемых в гигиеничных процессах.
| Тип насоса | Принцип действия | Диапазон вязкости (сП) | Сдвиговые нагрузки | Пульсация потока | Применение |
|---|---|---|---|---|---|
| Центробежный | Импеллер создает кинетическую энергию потока | 1 – 500 | Низкие | Отсутствует (непрерывный поток) | Вода для инъекций (WFI), очищенная вода, разбавленные растворы, спирты |
| Перистальтический | Сжатие гибкой трубки роликами | 1 – 10 000+ | Минимальные (продукт не контактирует с механизмом) | Высокая (импульсный поток) | Дозирование, асептические среды, биопрепараты, агрессивные химикаты |
| Шнековый (винтовой) | Вращение ротора в статоре | 1 – 1 000 000+ | Низкие/Средние (зависит от зазора) | Низкая (пульсирующая) | Крема, гели, эмульсии, пасты, продукты с частицами |
| Роторно-поршневой | Поршневое вытеснение в цилиндре | 1 – 50 000 | Средние/Высокие | Высокая (дозирующая) | Точное дозирование, вязкие основы, сиропы |
| Мембранный (пневматический) | Деформация мембраны давлением воздуха | 1 – 10 000 | Низкие | Высокая (циклическая) | Перекачивание суспензий, перекачка из бочек, химически агрессивные среды |
Важно: При перекачивании чувствительных к сдвиговым нагрузкам продуктов (например, полимеров, биополимеров или эмульсий с крупными каплями) необходимо избегать центробежных насосов с высокой скоростью вращения импеллера, так как это может привести к разрушению структуры продукта.
Материалы и конструктивные требования
Материалы, контактирующие с продуктом (Wetted Parts), должны быть химически инертными, устойчивыми к коррозии и выдерживать циклы стерилизации. Основные требования регламентируются стандартами FDA и USP Class VI.
Металлы
Основным материалом корпуса является нержавеющая сталь AISI 316L (низкоуглеродистая марка). Марка 316L предпочтительнее 316 из-за меньшего содержания углерода, что снижает риск межкристаллитной коррозии при сварке и термическом воздействии. Внешние части корпуса, не контактирующие с продуктом, могут изготавливаться из AISI 304.
Эластомеры и полимеры
Выбор уплотнений (O-ring, манжеты, шланги) критичен для совместимости с моющими средствами и температурой стерилизации. Ниже приведена таблица допустимых режимов для основных эластомеров.
| Материал | Обозначение | Температура SIP (пар) | Устойчивость к химии | Особенности применения |
|---|---|---|---|---|
| Этилен-пропиленовый каучук | EPDM | До 150°C | Хорошая к кислотам, щелочам, воде. Плохая к маслам и растворителям. | Стандарт для водных сред, WFI, паровых систем стерилизации. |
| Фторкаучук | FKM (Viton) | До 180°C (кратковременно) | Отличная к маслам, растворителям, кислотам. | Применяется в процессах с органическими растворителями или агрессивной химией. |
| Силикон | Silicone | До 150°C | Средняя к кислотам/щелочам. Хорошая биосовместимость. | Используется в перистальтических насосах (шланги), где важна чистота поверхности и отсутствие вымывания экстрагируемых веществ. |
| Политетрафторэтилен | PTFE (Teflon) | До 200°C+ | Максимальная химическая инертность. | Используется для уплотнений в экстремальных условиях или как покрытие. |
Шероховатость поверхностей (Ra)
Поверхность должна быть полирована для предотвращения адгезии частиц и образования биопленок. Требования различаются в зависимости от отрасли:
- Фармацевтика (асептика): Ra ≤ 0,4 мкм (15 Ra). Требуется для производства инъекционных растворов, вакцин.
- Фармацевтика (неасептика) и Косметика: Ra ≤ 0,8 мкм (30 Ra). Допускается для кремов, лосьонов, водных растворов.
- Пищевая промышленность: Ra ≤ 1,0 мкм (40 Ra). Часто достаточно для общих процессов.
Примечание: Шероховатость измеряется в микрометрах (мкм). Чем меньше значение Ra, тем более гладкой является поверхность. Поверхности с Ra > 1,0 мкм могут удерживать загрязнения, что недопустимо в валидируемых процессах.
Стандарты и соответствие GMP
Гигиеничное проектирование оборудования регулируется международными стандартами. Соответствие этим стандартам является обязательным условием для прохождения аудита GMP. На локальных рынках также учитываются национальные нормативы: ТР ТС 009/2011 (для косметики) и ГОСТ Р 52249-2009 (для фармацевтики).
EHEDG (European Hygienic Engineering & Design Group)
Предоставляет рекомендации по гигиеническому проектированию оборудования. Основной фокус — на возможности очистки (Cleanability) и предотвращении контаминации. Сертификация EHEDG подтверждает, что оборудование прошло тестирование на эффективность очистки.
3-A Sanitary Standards
Стандарт, разработанный для пищевой и молочной промышленности, но широко применяемый в фармацевтике (особенно в США). Регламентирует конструкции, материалы и методы испытаний. Наличие знака 3-A упрощает валидацию оборудования в США.
USP Class VI
Фармакопейный стандарт США, определяющий безопасность материалов, контактирующих с лекарственными средствами. Тесты включают системную токсичность, раздражающую способность и внутриканальную реакцию. Требуются для всех полимерных компонентов (уплотнений, шлангов).
ISO 22519
Международный стандарт, специфичный для асептического оборудования. Определяет требования к конструкции, материалам и тестированию оборудования, используемого в стерильном производстве.
Требования к монтажу и трубопроводам
Даже правильно подобранный насос не обеспечит гигиеничность процесса, если трубопроводная обвязка выполнена с нарушениями. Основные правила монтажа:
- Отсутствие мертвых зон (Dead Legs): Участки трубопровода, где поток не очищается при CIP. Согласно EHEDG, длина отвода (dead leg) не должна превышать 1,5D (где D — диаметр трубы) для валидируемых систем. Допускается увеличение до 3D только при обосновании и использовании байпасов. Идеальный вариант — кольцевые системы (loop systems).
- Уклоны для дренажа: Трубопроводы должны иметь уклон не менее 1:100 в сторону дренажа, чтобы обеспечить полное опорожнение после мойки. Стояки должны быть исключены или оснащены специальными дренажными клапанами.
- Тип соединений: Используются только безотходные соединения. Стандарты:
- Tri-Clamp (ISO 2852): Наиболее распространенный стандарт в Европе и России. Обеспечивает герметичность и простоту разборки.
- Victor-Adapt (ISO 2853): Альтернатива Tri-Clamp, часто используется в пищевой промышленности.
- Сварные соединения: Применяются для постоянных участков трубопровода. Сварка должна быть автоматической (орбитальной) с внутренней полировкой шва.
- Отсутствие карманов: Вертикальные участки с «карманами» (где может скапливаться жидкость) запрещены. Если вертикальный участок необходим, он должен быть оснащен дренажным клапаном в нижней точке.
Важно: При монтаже необходимо избегать использования герметиков, прокладок или смазок, не разрешенных для контакта с пищевыми/фармацевтическими продуктами (например, стандарт FDA 21 CFR 175.300).
Очистка и стерилизация (CIP/SIP)
Процессы очистки и стерилизации являются частью технологического цикла и накладывают дополнительные требования на насос.
CIP (Clean-In-Place)
Автоматическая мойка без разборки насоса. Для эффективной CIP необходимо:
- Обеспечить турбулентный поток (Re > 4000) в насосе и трубопроводах.
- Использовать распылительные головки или циркуляционные насосы для создания необходимого давления и расхода моющего раствора.
- Материалы уплотнений должны выдерживать циклы воздействия кислот, щелочей и окислителей.
SIP (Sterilize-In-Place)
Стерилизация паром под давлением. Требования к насосу:
- Насос должен выдерживать температуру пара (обычно 121°C или 134°C) без деформации.
- Конструкция должна исключать конденсацию пара в «мертвых зонах» корпуса.
- Механические уплотнения (если они есть) должны быть двойными (double mechanical seals) с барьерной жидкостью, чтобы предотвратить контаминацию продукта при отказе уплотнения.
- Для перистальтических насосов SIP часто не применяется напрямую к шлангу (термическая деградация), поэтому стерилизация может осуществляться химическими методами или через байпасные линии.
Области применения: Фармацевтика и Косметика
Хотя технические требования к стерильности в фармацевтике строже, чем в косметике, принципы подбора оборудования схожи. Ниже приведены типичные задачи и рекомендуемые решения.
| Процесс / Продукт | Свойства среды | Рекомендуемый тип насоса | Требование к подогреву | Комментарий |
|---|---|---|---|---|
| Вода для инъекций (WFI) / Очищенная вода (PW) | Низкая вязкость, высокая чистота, требует SIP | Центробежный (In-Line) | Не требуется | Высокая скорость потока для предотвращения биообрастания. Полировка Ra ≤ 0,4 мкм. |
| Инъекционные растворы (буферы, сыворотки) | Стерильность, чувствительность к сдвигу | Перистальтический или Центробежный (низкий сдвиг) | Не требуется | Перистальтические обеспечивают абсолютную изоляцию продукта. |
| Крема, лосьоны, эмульсии | Высокая вязкость, чувствительность к сдвигу (разрушение эмульсии) | Шнековый (винтовой), Роторно-поршневой | Желательно (для снижения вязкости) | Плавный поток, минимальное разрушение структуры. Возможна подогревка корпуса. |
| Шампуни, гели для душа | Средняя вязкость, наличие частиц (скрабы) | Центробежный (открытый импеллер), Шнековый | Редко | Открытый импеллер центробежного насоса пропускает частицы без заклинивания. |
| Спиртовые растворы (духи, тонеры) | Низкая вязкость, летучесть, агрессивность | Центробежный, Перистальтический | Не требуется | Использование PTFE уплотнений. Исключение искрообразования (ATEX). |
| Расплавленные воски, масла | Высокая вязкость при низкой температуре | Шнековый, Шестеренный (с подогревом) | Обязательно (Jacketed корпус) | Требуется рубашка нагрева для поддержания температуры и текучести. |
Критерии выбора и валидация
При выборе гигиенического насоса инженер должен учесть не только гидравлические параметры, но и требования к валидации оборудования, что является обязательным для прохождения аудита GMP.
Этапы валидации (IQ/OQ/PQ)
- IQ (Installation Qualification): Подтверждение правильного монтажа. Проверяется соответствие чертежам, наличие сертификатов на материалы (Material Traceability), правильность подключения трубопроводов и электрики.
- OQ (Operational Qualification): Проверка работоспособности. Тестируются все функции насоса: скорость вращения, давление, температура, работа уплотнений, отсутствие утечек в номинальном режиме.
- PQ (Performance Qualification): Проверка эффективности в реальных условиях. Насос работает с перекачиваемой средой (или ее имитатором) в течение заданного времени. Проверяется стабильность параметров и отсутствие контаминации.
Дополнительные критерии
- Гидравлический расчет: Определение расхода (Q) и напора (H) с учетом коэффициента запаса (обычно 1,2–1,3). Для вязких сред требуется пересчет характеристик насоса по таблицам производителя (коррекция на вязкость).
- Материалы: Проверка совместимости стали и эластомеров с продуктом и моющими средствами. Запрос сертификатов на материалы (Material Certificates).
- Документация: Поставщик должен предоставить пакет документов для валидации: протоколы FAT/SAT (Factory/Site Acceptance Test), чертежи с указанием материалов, сертификаты на полировку, декларации соответствия GMP/FDA.
- Сервис и обслуживание: Доступность запасных частей, возможность быстрой замены уплотнений без демонтажа насоса от трубопровода (для некоторых моделей).
Примечание: При работе с высоковязкими продуктами (более 1000 сП) КПД центробежных насосов резко падает. В таких случаях целесообразно использовать позитивные вытеснительные насосы (шнековые, поршневые), которые обеспечивают стабильный расход независимо от давления в системе.
Заключение
Гигиенические насосы являются критическим компонентом технологической линии в фармацевтике и косметике. Их выбор должен основываться на комплексном анализе свойств перекачиваемой среды, требований к стерильности и возможностях валидации процессов очистки. Соблюдение стандартов EHEDG и 3-A, использование материалов AISI 316L и правильная организация трубопроводной обвязки гарантируют безопасность продукции и соответствие нормам GMP.
