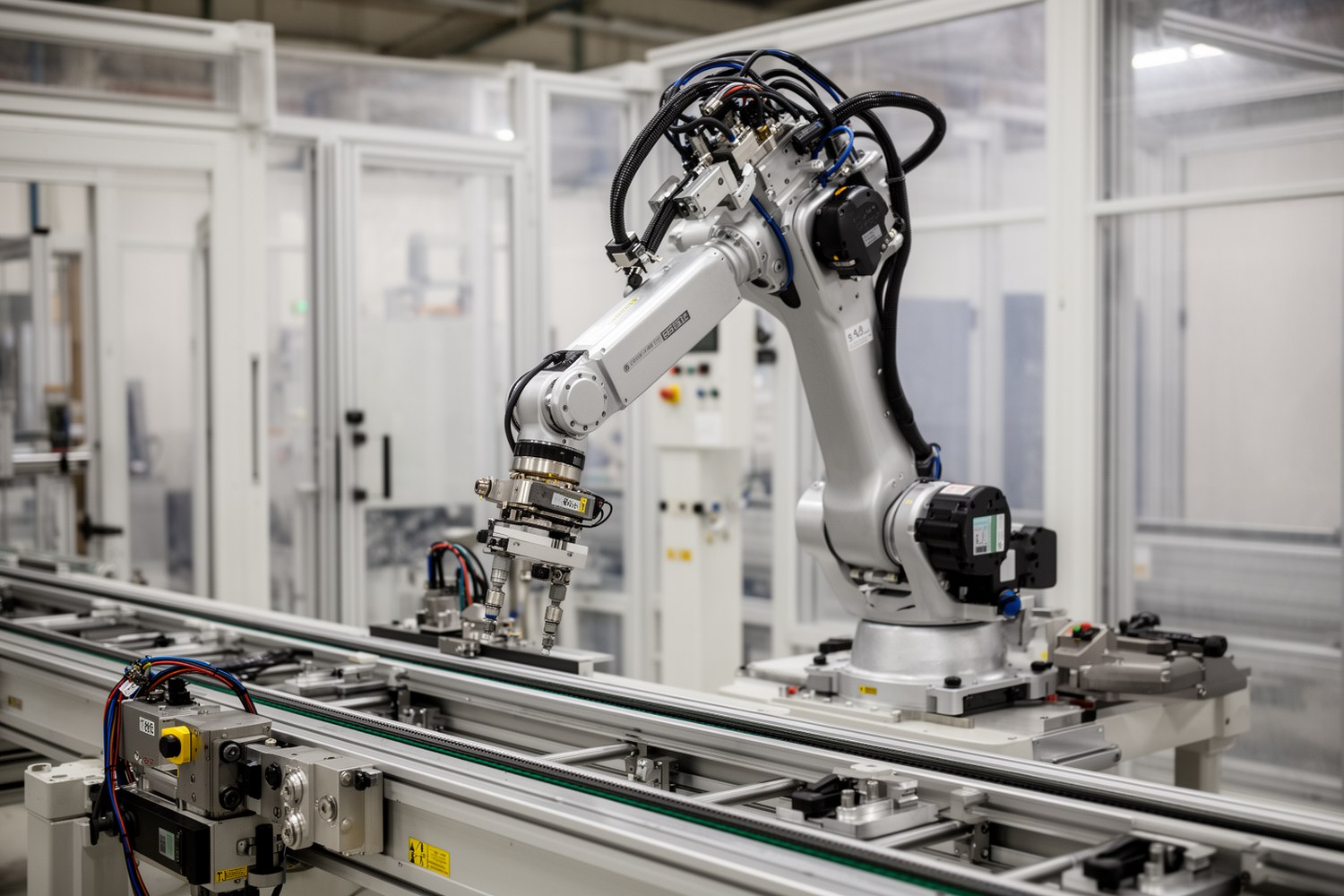

Интеграция робота с линейной осью расширяет рабочую зону и может сократить цикл, но только при согласованной механике, управлении и калибровке. Для инженерной приемки важны измеримые критерии, а не общие формулировки.
- Линейный робот, декартовая или портальная кинематика.
- Система 6+1, шестиосевой манипулятор и линейная ось робота (7-я ось робота, внешняя ось робота).
- Проверяется весь комплекс: механика, сеть, синхронизация робота и линейной оси, безопасность, сервис.
Область применения и термины
Типичная ошибка на старте проекта, смешение терминов в ТЗ. Если не разделить классы систем в первом разделе, дальше возникают ошибки в выборе кинематики, допусков и бюджета.
LUBE LHL-X100-7, 700 мл5 950 ₽ Без НДС
Molykote 111, 1 кг11 950 ₽ Без НДС
KLUBER Altemp Q NB 50, 750 г18 950 ₽ Без НДС
KLUBER Isoflex NBU 15, 400 г8 950 ₽ Без НДС
Molykote G-Rapid Plus, 400 мл3 850 ₽ Без НДС
Цепное масло OKS 310 ISO VG: 150, 1 л0 ₽ Без НДС

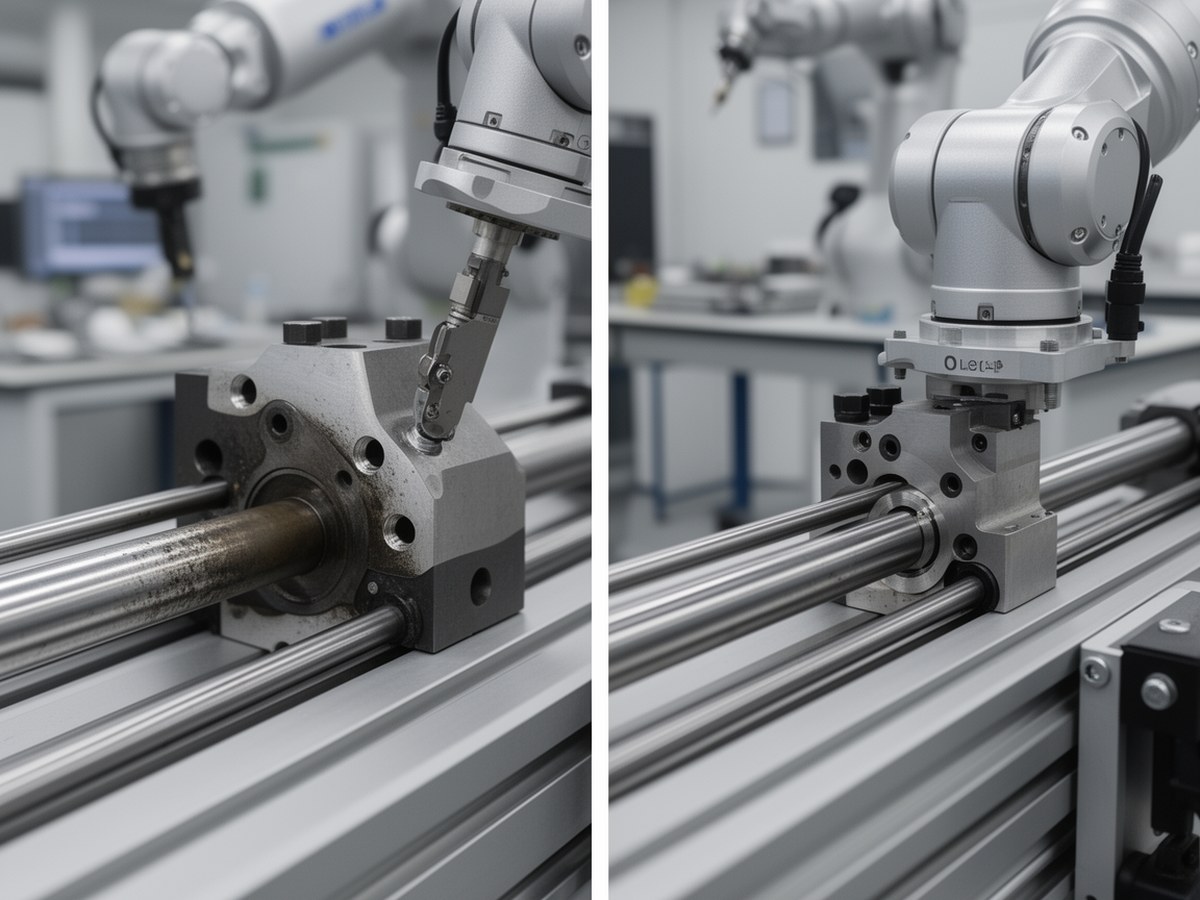

Линейный робот и система 6+1
Иллюстрация снимает терминологическую путаницу в первом экране.
Сбор требований к комплексу
- Процесс и KPI: операция, целевой цикл, доля холостого хода, качество.
- Нагрузки: масса робота, инструмента, кабель-пакета, полезная нагрузка.
- Геометрия: ход оси, число постов, доступ к обслуживанию, ограничения площадки.
- Среда: температура, сменность, запыленность, требования к простою.
- Безопасность: режимы, межблокировки, поведение после аварийного останова.
Выбор архитектуры интеграции (мини-матрица с порогами)
| Архитектура | Порог применения | Ход | Нагрузка | Ограничение |
|---|---|---|---|---|
| Напольная | Приоритет грузоподъемности и сервиса | 3-20 м | Средняя/высокая | Требует места на полу и фундамента |
| Подвесная | Нужно освободить пол | 2-12 м | Низкая/средняя | Зависит от жесткости перекрытий |
| Портальная | Крупные габариты и высокая жесткость | 5-40 м | Средняя/высокая | Более сложные монтаж и юстировка |
| Многоосевая | Сложные траектории и масштабирование | По проекту | По проекту | Повышенные требования к ПО и калибровке |
Кинематика и рабочая зона системы 6+1
Добавление внешней оси дает кинематическую избыточность: одна TCP-поза достигается несколькими конфигурациями. Это полезно для обхода препятствий, но чувствительно к ограничениям кабель-трека и динамике оси.
Коэффициент расширения зоны в плане.
Упрощенная оценка цикла при совместном движении.
Архитектура управления и синхронизация
Для связки 6+1 нужна детерминированная промышленная сеть и фиксированные границы по времени обмена.
| Параметр | Базовый ориентир | Как проверять |
|---|---|---|
| Цикл обмена координатами | 1-4 мс | Логи контроллера и сети под рабочей нагрузкой |
| Джиттер | не более 20% от цикла | Статистика за серию не менее 30 минут |
| Тайм-аут потери связи | 10-50 мс по анализу риска | Имитированная потеря пакетов, контроль реакции |
| Восстановление после сбоя | без потери баз и смещения TCP | Повторный запуск и контрольная траектория |
На практике применяют EtherCAT или PROFINET в реальном времени, но критерии задают нейтрально, через измеряемые параметры.
Точность: метрики, бюджет погрешностей и калибровка
| Метрика | Суть | Средство измерения | Режим приемки |
|---|---|---|---|
| Абсолютная точность | Отклонение от целевой координаты | Трекер/КИМ/индикатор по контрольным точкам | Сетка точек по ходу оси, холодный и прогретый режим |
| Повторяемость | Разброс возврата в ту же точку | Индикатор или бесконтактный датчик | Не менее 30 повторов на точку |
| Точность по траектории | Отклонение в движении | Лазерный трекер/видеометрия/контроль шва | Непрерывный проход, оценка пикового и RMS-отклонения |
RSS-оценка суммарной погрешности.
Пример: 0,08; 0,10; 0,12; 0,05; 0,07; 0,06 мм, e_Σ ≈ 0,21 мм. Калибровка базы и TCP выполняется совместно, затем подтверждается на краях и в центре хода.
Типовые отказы и эксплуатационные риски
| Риск | Симптом | Диагностика | Действие |
|---|---|---|---|
| Износ кабель-трека | Нестабильные сигналы, редкие ошибки оси | Осмотр, журнал ошибок по наработке | Замена по ресурсу, корректировка радиуса изгиба |
| Люфт передачи | Смещение при реверсе | Реверс-тест в контрольной точке | Регулировка преднатяга, ремонт, компенсация |
| Вибрации рамы | Волна на траектории, рост брака | Виброизмерение по скоростям | Усиление рамы, изменение профиля ускорений |
| Термодрейф | Уход размеров после прогрева | Сравнение холодного и горячего режима | Прогрев, термокомпенсация, плановая перекалибровка |
Безопасность и режимы наладки
- Ограждения, зонирование, контролируемые точки доступа.
- STO на приводах робота и внешней оси.
- Межблокировки, безопасная скорость, безопасное положение.
- Разделение режимов: автомат, наладка, сервис.
- Проверка восстановления после аварийного останова по сценарию риска.
FAT/SAT и приемка: проверяемый протокол
| Этап | Кто измеряет | Режим | Повторы | Pass/Fail |
|---|---|---|---|---|
| FAT-механика | Интегратор + ОТК заказчика | Холостой/номинальный | 3 прогона | Геометрия, нагрев, вибрации в допуске |
| FAT-координация 6+1 | Интегратор + инженер АСУ | Номинальный цикл | 30 циклов | Потери синхронизации нет, тайминги в границах |
| SAT-процесс | Команда площадки + технолог | Реальная оснастка | 100 циклов | Цикл, брак, позиционные допуски в KPI |
| SAT-безопасность | Инженер ФБ + служба ПБ | Все режимы | По сценарию | Все защитные функции срабатывают штатно |
В протокол FAT/SAT роботизированного комплекса включают средства измерения и поверку, условия среды, версию ПО, критерии ретеста, подписи сторон.
Кейсы и расчет эффекта
Кейс 1: загрузка/выгрузка 4 станков, холостой ход 38%, ограниченный профиль ускорений. До: 2 робота, 52 с/цикл. После: 1 робот на оси 8 м, 41 с/цикл.
Кейс 2: длинный сварной шов без перестановки изделия. В системе 6+1 снижается число перехватов и разброс качества на концах шва.
Производительность, деталей/час.
Изменение выпуска после внедрения.
Проект считается принятым, когда одновременно подтверждены цикл, точность по трем метрикам и безопасность во всех режимах.
