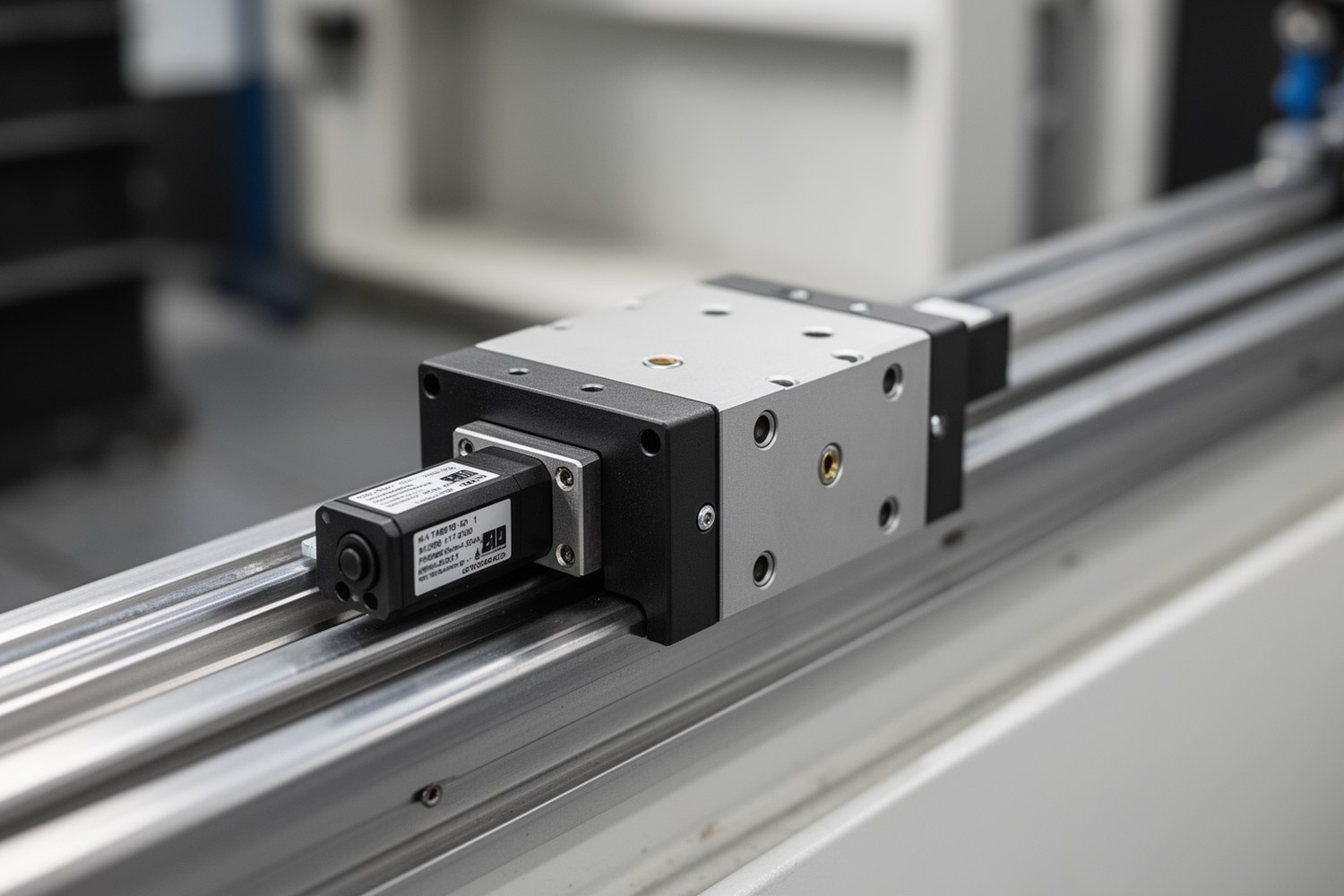

Интегрированные системы измерения в линейных направляющих применяют там, где нужно стабильно контролировать положение каретки без внешней линейки. Они уменьшают ошибки сборки, но не заменяют инженерную настройку всей оси. Метрологию, интерфейс, кабель, терморежим и диагностику рассматривают совместно.
- Состав: шкала, считывающая головка, электроника сигнала, канал передачи в ЧПУ/PLC.
- Ключ выбора: требуемая абсолютная ошибка на ходе, повторяемость, скорость, среда, ЭМС, требования к диагностике.
- См. также разделы «Интерфейсы и сигналы», «Интеграция с ЧПУ/PLC» и «Типовые отказы» как единый контур решений.
Область применения и границы метода
Подход подходит для станков, роботизированных модулей, автоматических сборочных и измерительных осей. Он особенно полезен при серийной сборке и ограниченном монтажном объеме.
Dow Corning Sylgard 184, 1,1 кг27 950 ₽ Без НДС
Dow Corning 4 (DOWSIL 4 DC), 150 г3 550 ₽ Без НДС
Dow Corning Sylgard 182, 1,1 кг36 950 ₽ Без НДС
Dow Corning 4 (DOWSIL 4 DC), 3,6 кг42 500 ₽ Без НДС
Dow Corning 340 (DOWSIL 340), 9 кг78 500 ₽ Без НДС
Ограничения проявляются на длинных осях (обычно от 2 до 6 м и выше), при сильном загрязнении и при требованиях к формальной метрологической прослеживаемости. В таких случаях часто применяют комбинацию: интегрированная система для управления и эталонный канал для контрольной верификации.
Термины и метрики точности
Точность: близость к истинному значению, обычно в мкм или мкм/м.
Разрешение: минимальный шаг отсчета (мкм, нм).
Повторяемость: разброс повторных подходов к точке.
Погрешность: отклонение от опорного значения (систематическая и случайная составляющие).
Неопределенность: вероятностный интервал, в котором находится истинное значение при заданной доверительной вероятности.
Глоссарий единиц: мкм, микрометр; мкм/м, удельная ошибка по длине; ppm, 10⁻⁶ относительного изменения; °C, температура.
Типы измерительных систем: оптические, магнитные, индуктивные
| Тип | Принцип | Типичная точность (ориентир) | Повторяемость (ориентир) | Устойчивость к среде |
|---|---|---|---|---|
| Оптическая | Считывание штриховой шкалы | ±0,5…±3 мкм/м | до ±0,1…±1 мкм | Низкая стойкость к загрязнению, высокая стойкость к ЭМС при правильной разводке |
| Магнитная | Считывание магнитной периодики (MR/Hall) | ±3…±15 мкм/м | ±0,5…±3 мкм | Высокая стойкость к СОЖ и пыли, чувствительность к внешним магнитным полям |
| Индуктивная | Изменение индуктивной связи | ±5…±25 мкм/м | ±1…±5 мкм | Высокая стойкость к загрязнению, ударам и вибрации |
Диапазоны ориентировочные и зависят от длины оси, класса реализации и калибровки.
Интерфейсы и сигналы
| Интерфейс | Сигнал | Кабель и длина (типично) | Особенности |
|---|---|---|---|
| TTL/RS-422 | A/B/Z, дифференциальный | Экранированная витая пара, обычно до 20…100 м | Устойчив к помехам, важны терминаторы и общий потенциал земли |
| 1 Vpp (Sin/Cos) | Аналоговый | Низкопотерный экранированный кабель, обычно до 10…30 м | Критичны амплитуда, офсет, фазовый сдвиг и шум |
| SSI | Последовательный абсолютный | Дифференциальные пары, длина по частоте обмена | Простое внедрение, ограничение по скорости и таймингам |
| BiSS / EnDat | Быстрый абсолютный, двунаправленный | Специализированный кабель, контроль джиттера | Поддержка расширенной диагностики обратной связи энкодера |
| Fieldbus | Пакетные данные сети | Топология и длины по стандарту шины | Для многокоординатных систем критична синхронизация времени |
Кабельная инфраструктура: минимальные инженерные требования
- Экран 360° на вводе шкафа и у датчика, а не «хвостиком».
- Разделение силовых и сигнальных трасс, пересечение под 90°.
- Единая схема земли (звезда или корректная шина), без случайных петель.
- Контроль радиуса изгиба и натяжения, особенно на подвижных кабель-цепях.
- Типовые ошибки: разрыв экрана, неверное заземление, избыточная длина, общий лоток с силовыми кабелями.

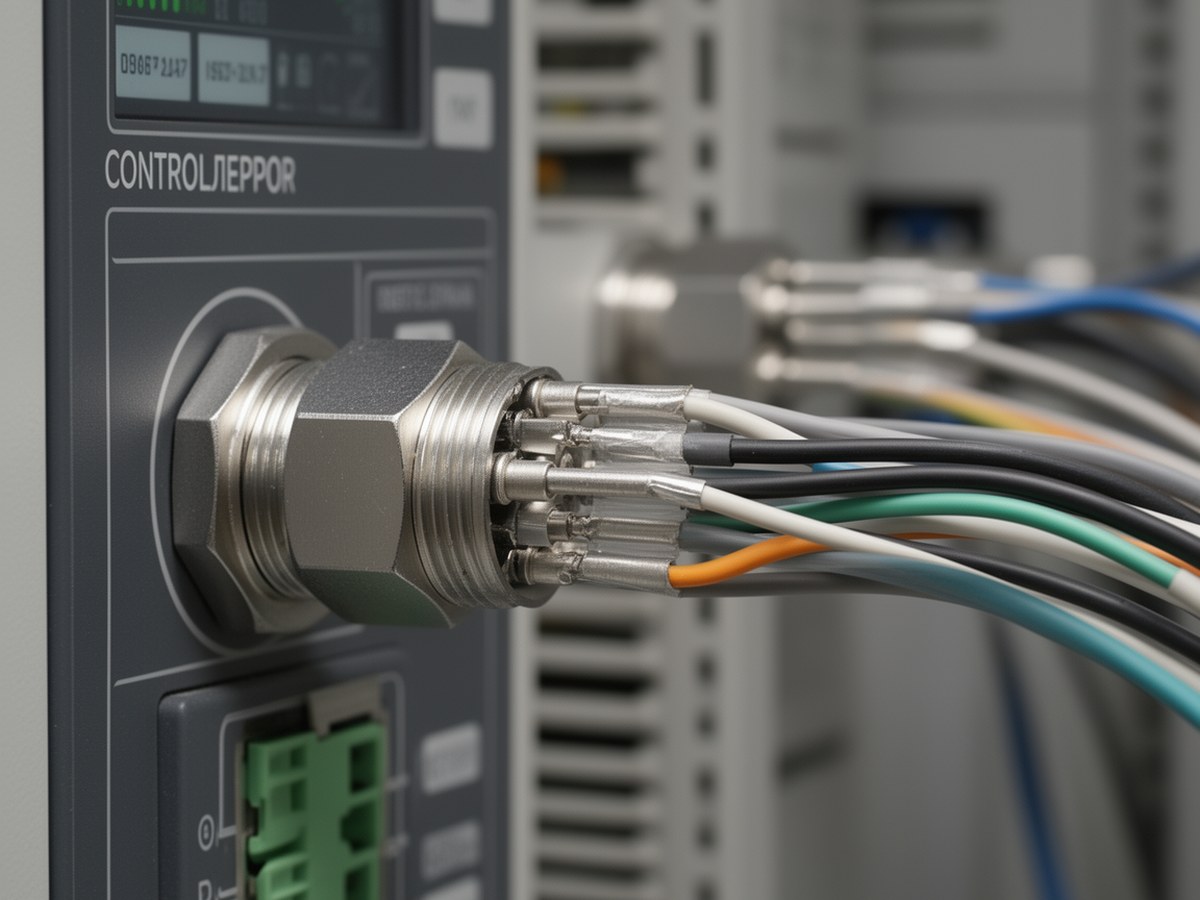

Кабель и сигнал
Разместить после таблицы интерфейсов, чтобы связать тип сигнала с практикой экранирования и заземления.
Бюджет погрешностей и расчетные оценки
Инженерная оценка абсолютной ошибки:E_abs(L)=E_0+k·L
Где E_0, постоянная составляющая (мкм), k, удельная составляющая (мкм/м), L, ход (м). Модель применяют как первичную линейную аппроксимацию, а не как универсальный закон.
Температурный вклад:ΔL_T=α·L·ΔT
Формулу используют для термокомпенсации линейной оси. При температурных градиентах нужна расширенная модель, а не одноточечный датчик.
Разрешение:r=p/N
p, шаг шкалы, N, интерполяция. Малое r не гарантирует высокую точность.
RSS-свертка:E_RSS=√(E_1²+...+E_n²)
Корректна при статистической независимости составляющих и распределении случайных вкладов, близком к нормальному. При коррелированных ошибках нужен ковариационный подход.
Пример 1 (температура): стальная ось L=1,2 м, α=11,5 ppm/°C, ΔT=6 °C → ΔL≈82,8 мкм.
Пример 2 (RSS): 3 мкм (датчик), 4 мкм (температура), 2 мкм (монтаж) → E_RSS≈5,4 мкм.
Интеграция с ЧПУ/PLC
Практические ориентиры по контроллеру:
- Цикл обратной связи: обычно 250 мкс…2 мс для осей станочного и сервокласса.
- Суммарная задержка канала датчик→контроллер: как правило до 0,5…2 циклов контура позиции.
- Jitter временной базы: желательно не хуже 5…20% от цикла контура.
- Для многокоординатной интерполяции нужна синхронизация осей и distributed clocks с единым временем по сети привода.
При настройке связывают три блока: параметры интерфейса (этот раздел), цикл и фильтры контура (этот раздел), признаки деградации и аварии (раздел «Типовые отказы»).
Факторы среды и компенсации
| Фактор | Риск | Компенсация |
|---|---|---|
| Температура | Дрейф геометрии и нуля | Термодатчики, модель оси, прогрев, термокомпенсация |
| Загрязнение | Шум и провалы сигнала | Защита зоны считывания, очистка, выбор более стойкого принципа |
| Вибрация | Динамические ошибки | Жесткость узла, демпфирование, адекватная фильтрация |
| ЭМС | Ошибки кадров, ложные фронты | Экранирование, правильная земля, трассировка |
| Ошибки монтажа измерительной головки | Нелинейность, рост ошибки реверса | Контроль зазора и параллельности, монтажные шаблоны, контроль после сборки |
Калибровка, верификация и обслуживание
Критерии приемки после калибровки: допуск по двунаправленной ошибке позиционирования, повторяемости, отсутствие интерфейсных ошибок, стабильность на рабочей скорости и под нагрузкой.
Процедура после ремонта/замены узлов
- Проверка механической базы и зазоров головки.
- Проверка кабеля: экран, непрерывность, сопротивление, отсутствие петель земли.
- Проверка сигналов и протокола на номинальной скорости.
- Тест позиционирования по сетке точек на ходе в двух направлениях.
- Сравнение с порогами браковки и оформление протокола.
Минимальный нормативный блок (ISO 230-2, практическое применение)
Для линейной оси обычно фиксируют: одно- и двунаправленную точность позиционирования, повторяемость, реверсивную составляющую, условия теста (температура, прогрев, нагрузка, скорость, длина хода), средство измерения и метод обработки. Это дает воспроизводимый протокол для аудита и сравнения «до/после».
Типовые отказы и признаки деградации сигнала
| Симптом | Вероятная причина | Первичная проверка |
|---|---|---|
| Рост ошибок обратной связи на скорости | ЭМС, jitter, проблемы экрана | Осциллограмма и счетчики ошибок, трассировка кабеля |
| Плавающий ноль после прогрева | Температурный дрейф | Лог температуры и корреляция с координатой |
| Локальные всплески в одинаковых точках | Дефект шкалы и кабеля | Повторный прогон с картой координат |
| Падение повторяемости при реверсе | Люфт, перекос, ошибки монтажа | Контроль механики и геометрии головки |
| CRC/кадровые ошибки | Нарушение таймингов и помехи | Параметры шины, нагрузка сети, заземление |
Мини-кейс выбора по 4 сценариям
| Сценарий | Входные требования | Типовое решение |
|---|---|---|
| Прецизионная обработка | ≤±2 мкм/м, чистая зона, высокая гладкость | Оптическая система + 1 Vpp или быстрый абсолютный интерфейс + термостабилизация |
| Тяжелая среда | СОЖ, пыль, вибрация, умеренная точность | Магнитная или индуктивная система + дифференциальный цифровой канал + усиленная защита кабеля |
| Высокая динамика | Высокие ускорения, малый цикл, многокоординатность | Интерфейс с низкой задержкой, tight-sync, distributed clocks |
| Длинная ось | 2…6+ м, переменный терморежим | Выбор типа по среде + термомодель + регулярная карта ошибки по длине |
Что не видно в паспорте
- Реальные задержки канала в связке «датчик, кабель, контроллер».
- Влияние монтажа и ошибок базы на суммарную точность.
- Поведение после прогрева и при смене нагрузки.
- Полнота встроенной диагностики и доступность журналов событий.
