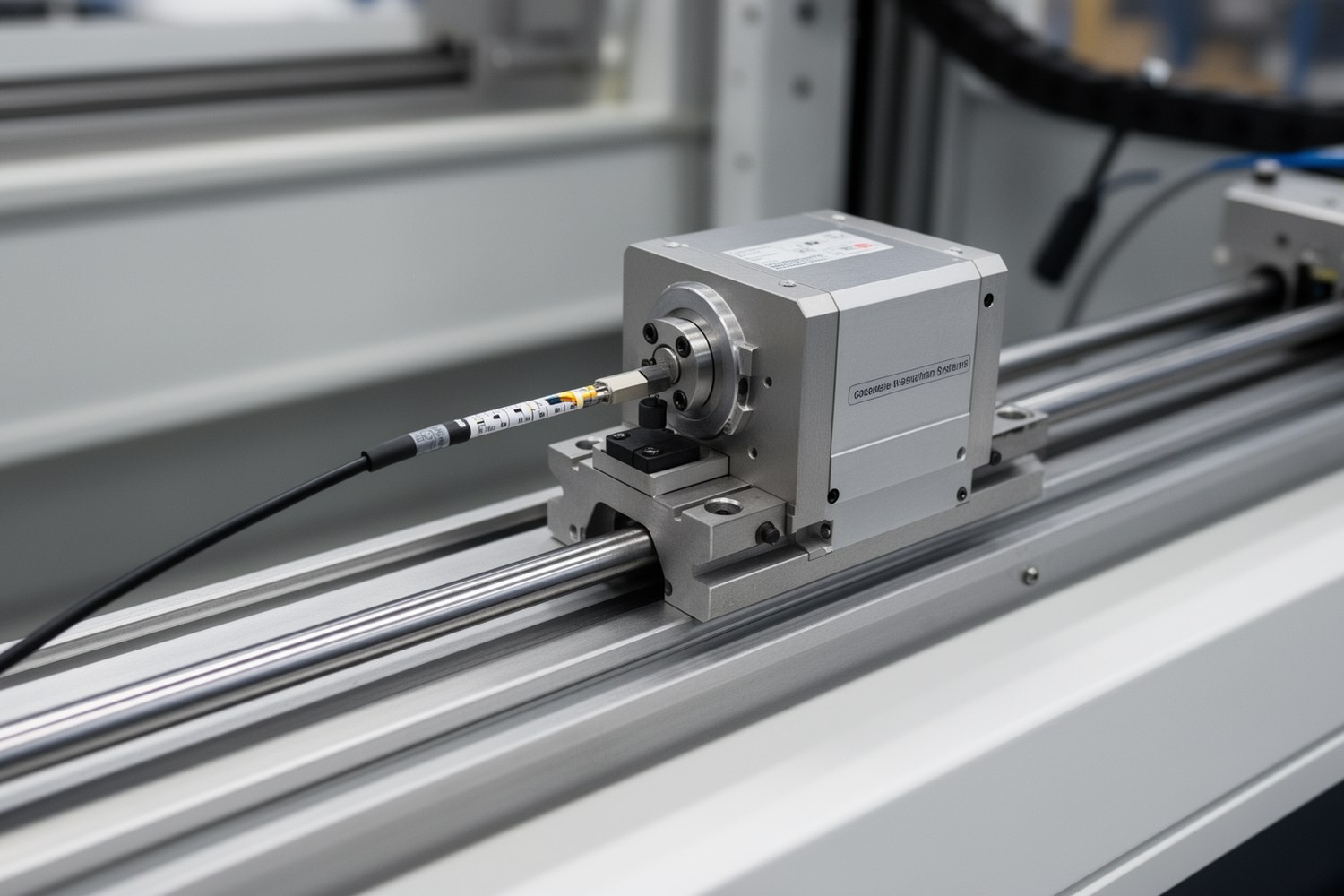

Интегрированные системы измерения положения для линейных направляющих представляют собой узлы, в которых направляющая выполняет не только механическую функцию, но и служит базой для измерения координаты каретки относительно рельса. Измерительная шкала, лента или метка размещается в зоне направляющей, а считывающая головка связана с подвижной кареткой. Сигнал передается в привод, контроллер или ЧПУ и используется как обратная связь по положению.
- Главная задача системы: контролировать фактическое положение подвижного узла, а не только расчетное положение двигателя.
- Интеграция уменьшает габариты и часть монтажных ошибок внешней линейки, но не отменяет требований к жесткости, соосности, температурной стабильности и защите кабеля.
- Для прецизионных осей важны не только паспортные микрометры, но и условия, при которых они достижимы: длина хода, температура, загрязнение, вибрации и метод калибровки.
Что такое интегрированная система измерения положения
В обычной линейной оси направляющая задает траекторию движения, а измерительная линейка или энкодер могут устанавливаться отдельно. В интегрированной системе эти функции сближены: измерительная структура размещена на рельсе, внутри рельса, рядом с дорожкой качения или в защищенной зоне направляющей. Считывающий элемент устанавливается на каретке или связан с ней через компактный держатель.
Линейные направляющие со встроенной системой измерения применяют там, где нужно знать реальную координату рабочего органа: в станках с ЧПУ, координатных столах, измерительном оборудовании, прецизионных подачах, автоматизированных приводах и технологических установках с повторяемым линейным перемещением. В документации и инженерной речи такой узел также могут называть датчиком положения линейной направляющей или энкодером линейной направляющей, если речь идет именно об измерительном канале.
Интегрированная измерительная система не делает ось автоматически точной. Она измеряет положение в своей зоне отсчета. Погрешности винта, ремня, станины, температурные деформации, люфты, упругие прогибы и ошибки настройки контура управления остаются частью общего бюджета точности.
Состав измерительной направляющей

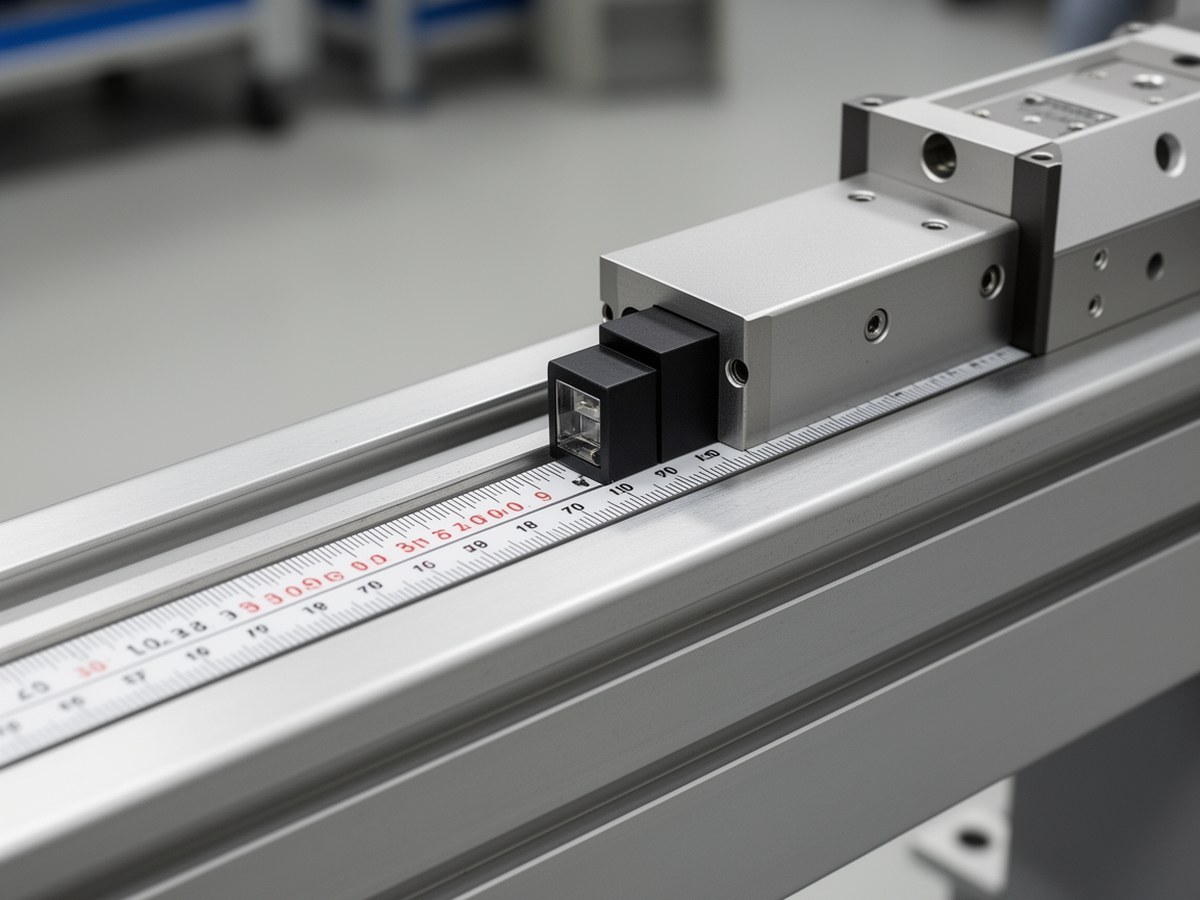

Иллюстрацию лучше разместить после определения, чтобы показать расположение шкалы, каретки и считывающей головки.
Интегрированная система и внешняя линейная шкала
Внешняя линейная шкала устанавливается отдельным узлом на станине или корпусе машины. Она может иметь собственную измерительную базу и быть удобнее для обслуживания, но требует места, кронштейнов, защиты и точной юстировки. Интегрированная система компактнее и лучше связана с направляющей, однако ее ремонтопригодность и доступ к зоне считывания зависят от конструкции конкретного узла.
| Критерий | Интегрированная система | Внешняя линейная шкала |
|---|---|---|
| Компоновка | Занимает меньше места, так как связана с рельсом и кареткой | Требует отдельной зоны установки и защиты |
| Монтаж | Меньше отдельных кронштейнов, но выше требования к штатным базам направляющей | Нужна самостоятельная юстировка шкалы и считывающей головки |
| Защита | Часто лучше закрыта конструкцией направляющей | Защита зависит от кожухов и расположения на машине |
| Обслуживание | Может быть сложнее при ограниченном доступе к рельсу | Обычно проще заменить или очистить как отдельный узел |
Зачем она нужна в линейной оси
Встроенные системы измерения применяют для замыкания контура по фактическому положению каретки. Это особенно важно, когда расчет по углу поворота двигателя или винта недостаточен: между двигателем и кареткой могут быть упругие деформации, люфты, ошибки шага, проскальзывание, температурное удлинение или нагрузочные смещения.
Что дает интеграция
Система занимает меньше места, чем отдельная линейная шкала с кронштейнами, проще компонуется в закрытых узлах и обычно лучше защищена от случайного механического воздействия.
Что остается проверить
Нужно оценить точность всей оси: направляющую, привод, жесткость основания, кабельную трассу, температурный режим, качество монтажа и совместимость сигнала с контроллером.
Состав системы
Типовая интегрированная система измерения положения линейных направляющих состоит из механической, измерительной и электронной частей. Конкретная конструкция зависит от технологии считывания, но общий набор элементов похож.
- Рельс направляющей, базовая деталь, относительно которой задается координата.
- Каретка, подвижный узел, положение которого требуется измерять.
- Измерительная шкала, лента или метка, периодическая или кодовая структура, связанная с рельсом.
- Считывающая головка, датчик, который преобразует положение относительно шкалы в электрический сигнал.
- Кабельная линия, соединяет подвижный узел с приводом или интерфейсным модулем; для подвижных осей важны радиус изгиба и экранирование.
- Интерфейсная электроника, формирует аналоговый, цифровой, инкрементальный или абсолютный сигнал.
- Контроллер, сервопривод или ЧПУ, принимает координату, выполняет диагностику и использует данные в контуре управления.
Принципы измерения
Интегрированные системы измерения перемещения могут использовать оптический, магнитный, индуктивный или емкостный принцип. Выбор зависит не только от требуемой точности, но и от среды: стружка, СОЖ, пыль, вибрации, температура и доступность обслуживания часто оказываются важнее паспортного разрешения.
| Технология | Принцип | Сильные стороны | Ограничения | Типичные условия применения |
|---|---|---|---|---|
| Оптическая | Считывание штриховой или кодовой шкалы световым датчиком | Высокое разрешение, хорошая линейность, пригодность для прецизионных осей | Чувствительность к загрязнению, конденсату, повреждению шкалы и зазорам | Измерительные машины, точные станочные оси, лабораторные координатные столы |
| Магнитная | Считывание магнитной ленты или полюсной структуры | Устойчивость к пыли, маслу, вибрациям и умеренному загрязнению | Зависимость от магнитных полей, температуры и качества интерполяции | Станки, автоматизация, длинные ходы, более жесткие эксплуатационные условия |
| Индуктивная | Изменение электромагнитного взаимодействия между шкалой и датчиком | Хорошая стойкость к загрязнениям, отсутствие оптического канала, прочная конструкция | Обычно ниже предельная точность по сравнению с лучшими оптическими системами | Промышленные оси, оборудование с вибрациями, закрытые механизмы |
| Емкостная | Измерение изменения емкости между электродами или кодовыми структурами | Компактность, малое энергопотребление, пригодность для миниатюрных узлов | Чувствительность к влаге, зазору, загрязнению и стабильности диэлектрической среды | Малые перемещения, компактные модули, чистые или контролируемые условия |
Ключевые параметры
При сравнении встроенных систем измерения нужно разделять метрологические параметры. В инженерной документации они могут выглядеть похожими, но отвечают на разные вопросы.
| Параметр | Что означает | На что влияет | Что проверить в проекте |
|---|---|---|---|
| Разрешение | Минимальный шаг изменения координаты, который система способна выдать | Плавность обратной связи и дискретность регистрации | Период шкалы, коэффициент интерполяции, шум сигнала |
| Точность | Близость измеренной координаты к реальному положению | Абсолютная ошибка позиционирования и измерения | Условия нормирования: длина, температура, монтаж, класс шкалы |
| Повторяемость | Разброс показаний при повторном подходе к одной координате | Стабильность циклических операций | Направление подхода, люфт, нагрузка, прогрев, скорость |
| Скорость | Максимальная скорость, при которой сигнал остается корректным | Работу высокодинамичных осей | Частоту выходного сигнала, полосу входа контроллера, качество кабеля |
| Длина хода | Рабочий диапазон измерения по рельсу | Возможность применения на длинной оси | Стыки рельсов, компенсацию погрешности, тепловое расширение |
| Степень защиты | Устойчивость корпуса и зоны считывания к пыли и влаге | Надежность в производственной среде | Наличие СОЖ, стружки, пыли, мойки, защитных кожухов |
Положение по периодической шкале:
x = N × P + Δгде x, положение каретки; N, число полных периодов шкалы; P, период шкалы; Δ, субдискретное смещение внутри периода после интерполяции.
Связь разрешения, периода и интерполяции:
r = P / Kгде r, расчетное разрешение; P, период шкалы; K, коэффициент интерполяции. На практике полезное разрешение ограничивается шумом, стабильностью сигнала и качеством обработки.
Оценка абсолютной погрешности на длине:
ΔL = ±(A + B × L / 1000)где A, постоянная составляющая погрешности в микрометрах; B, длинозависимая составляющая в мкм/м; L, измеряемая длина в миллиметрах. Такая формула удобна для предварительной оценки, но не заменяет паспорт конкретной системы и проверку в заданных условиях.
Абсолютные и инкрементальные системы
Инкрементальная система сообщает изменение положения: контроллер считает импульсы или периоды от известной опорной точки. После включения питания обычно требуется референцирование, если координата не сохранена в системе управления.
Абсолютная система выдает код координаты в пределах измерительной шкалы. После включения контроллер может получить положение без обязательного поиска референсной точки. Это полезно для вертикальных осей, машин с ограниченной зоной хода, оборудования с частыми остановами и процессов, где нежелательно выполнять начальный проезд.
Абсолютное измерение не означает нулевую погрешность. Оно описывает способ получения координаты после включения, а не класс точности всей оси.
Интерфейсы обратной связи
Сигнал измерительной системы должен быть совместим с приводом или ЧПУ по электрическому уровню, протоколу, частоте обновления, диагностике и требованиям к кабелю. Встречаются абсолютные последовательные интерфейсы EnDat, BiSS, SSI, DRIVE-CLiQ, а также инкрементальные Sin/Cos 1Vpp и TTL/RS422. Конкретная поддержка зависит от модели привода, версии протокола и настроек входа обратной связи.
| Интерфейс | Тип сигнала | Когда применяют | Что важно проверить |
|---|---|---|---|
| EnDat | Последовательный абсолютный, часто с диагностикой | Прецизионные сервосистемы и ЧПУ, где нужны координата и служебные данные | Версию протокола, поддержку приводом, кабель и параметры питания |
| BiSS | Открытый последовательный абсолютный интерфейс | Оси с высокой скоростью обмена и цифровой передачей координаты | Режим BiSS, длину линии, частоту тактирования |
| SSI | Последовательная передача абсолютного значения | Системы, где достаточно базовой цифровой координаты | Разрядность, формат данных, задержку и синхронизацию |
| Sin/Cos 1Vpp | Аналоговый инкрементальный сигнал | Высокая интерполяция в приводе или внешнем модуле | Качество экранирования, амплитуду, фазовый сдвиг, шум |
| TTL/RS422 | Цифровой инкрементальный сигнал | Простые системы счета импульсов и контроллеры движения | Максимальную частоту, длину кабеля, устойчивость к помехам |
| DRIVE-CLiQ | Цифровой интерфейс экосистемы привода | Оборудование, где система управления уже рассчитана на этот тип обратной связи | Совместимость устройств, топологию подключения и требования производителя привода |
Выбор системы под задачу
Выбор начинается не с типа датчика, а с требований к оси. Нужно определить допуск операции, требуемую повторяемость, длину хода, максимальную скорость, ускорение, нагрузку, температурный режим, уровень загрязнения и доступность обслуживания.
- Сначала задают бюджет точности оси: допуск операции, допустимую ошибку позиционирования и требуемую повторяемость.
- Затем оценивают механику: длину хода, жесткость основания, тип привода, тепловой режим и ожидаемые нагрузки.
- После этого выбирают принцип считывания с учетом среды: чистота, СОЖ, стружка, пыль, вибрации, магнитные поля и доступ для обслуживания.
- Далее проверяют интерфейс обратной связи, кабельную трассу, частоту сигнала и совместимость с приводом или ЧПУ.
- В конце планируют монтажную проверку: диагностику сигнала, повторяемость подхода, прогрев, рабочие скорости и калибровку по эталону.
Предварительная оценка допустимой погрешности измерения:
Eизм ≤ T / kгде Eизм, допустимая погрешность измерительной системы; T, допуск операции или детали; k, коэффициент запаса. Это предварительный инженерный фильтр для подбора, а не универсальное метрологическое правило. Значение k выбирают с учетом вклада механики, привода, температуры, метода компенсации и требований к приемочным испытаниям.
Для чистых прецизионных узлов с коротким или средним ходом часто рассматривают оптические системы. Для производственных осей со стружкой, маслом, вибрациями и длинным ходом чаще выбирают магнитные или индуктивные решения. Емкостные системы уместны в компактных механизмах и контролируемой среде, где можно выдержать зазор и чистоту зоны считывания.
Монтаж и типовые ошибки
Большая часть нестабильных показаний связана не с принципом измерения, а с монтажом и эксплуатацией. Даже встроенная система требует соблюдения допустимых зазоров, чистоты, радиусов изгиба кабеля и правил экранирования.
| Причина | Как проявляется | Как снизить влияние |
|---|---|---|
| Несоосность рельса и считывающей головки | Пропуски, шум сигнала, ухудшение повторяемости | Выдерживать монтажные базы, зазоры и допуски параллельности |
| Загрязнение шкалы или зоны датчика | Скачки координаты, ошибки референса, нестабильная амплитуда | Использовать кожухи, уплотнения, регулярную очистку и подходящую технологию измерения |
| Повреждение кабеля в кабельной цепи | Периодические обрывы, ошибки связи, зависимость от положения оси | Соблюдать радиус изгиба, разгрузку натяжения и применять кабель для подвижной прокладки |
| Электромагнитные помехи | Ложные импульсы, потеря данных, нестабильная диагностика | Разделять силовые и сигнальные линии, заземлять экран по правилам системы |
| Тепловые деформации | Длинозависимое смещение координаты, дрейф после прогрева | Учитывать температурный режим, материал основания и компенсационные таблицы |
Проверка, калибровка и обслуживание
После монтажа систему проверяют не только по факту наличия сигнала. Для ответственных осей контролируют повторяемость подхода, абсолютную погрешность на длине, поведение после прогрева, стабильность при рабочих скоростях и диагностические параметры интерфейса.
Для калибровки применяют эталонные линейки, индикаторные или измерительные системы, а для высокоточных осей используют лазерный интерферометр. Если контроллер поддерживает компенсацию, по результатам измерений формируют компенсационную таблицу. Она может уменьшить систематическую ошибку по длине, но не устраняет случайный шум, люфты, вибрации и нестабильность механики.
Практическая проверка обычно включает диагностику уровня и формы сигнала, контроль повторяемости при подходе с разных направлений, прогрев оси, измерение на рабочих скоростях и повторную проверку после обслуживания кабельной цепи или защитных кожухов.
Где применяются такие системы
Интегрированные системы измерения положения используют в линейных направляющих станков, шлифовальных и фрезерных осей, координатных столов, измерительных машин, монтажного оборудования, полупроводниковых установок и автоматизированных приводов. Общий признак таких задач: необходимость контролировать не только команду на привод, но и фактическую координату подвижного узла.
В станках и координатных столах важны точность и повторяемость. В автоматизированных приводах чаще на первый план выходят устойчивость к среде, скорость, кабельная трасса и диагностика. В измерительном и полупроводниковом оборудовании особенно критичны температурная стабильность, чистота зоны считывания и методика поверки.
Итоговый выбор
Интегрированная система измерения положения полезна, когда оси нужна компактная обратная связь по фактической координате каретки. Но выбирать ее следует как часть всей механической и управляющей системы, а не как отдельный датчик с одним лишь паспортным разрешением.
Инженерный вывод простой: сначала задают требуемую точность и повторяемость операции, затем проверяют механику, среду, длину хода, интерфейс, кабель и доступность обслуживания. После монтажа результат подтверждают измерением: эталонной линейкой, лазерным интерферометром, контролем повторяемости и, при необходимости, компенсационной таблицей в ЧПУ.
