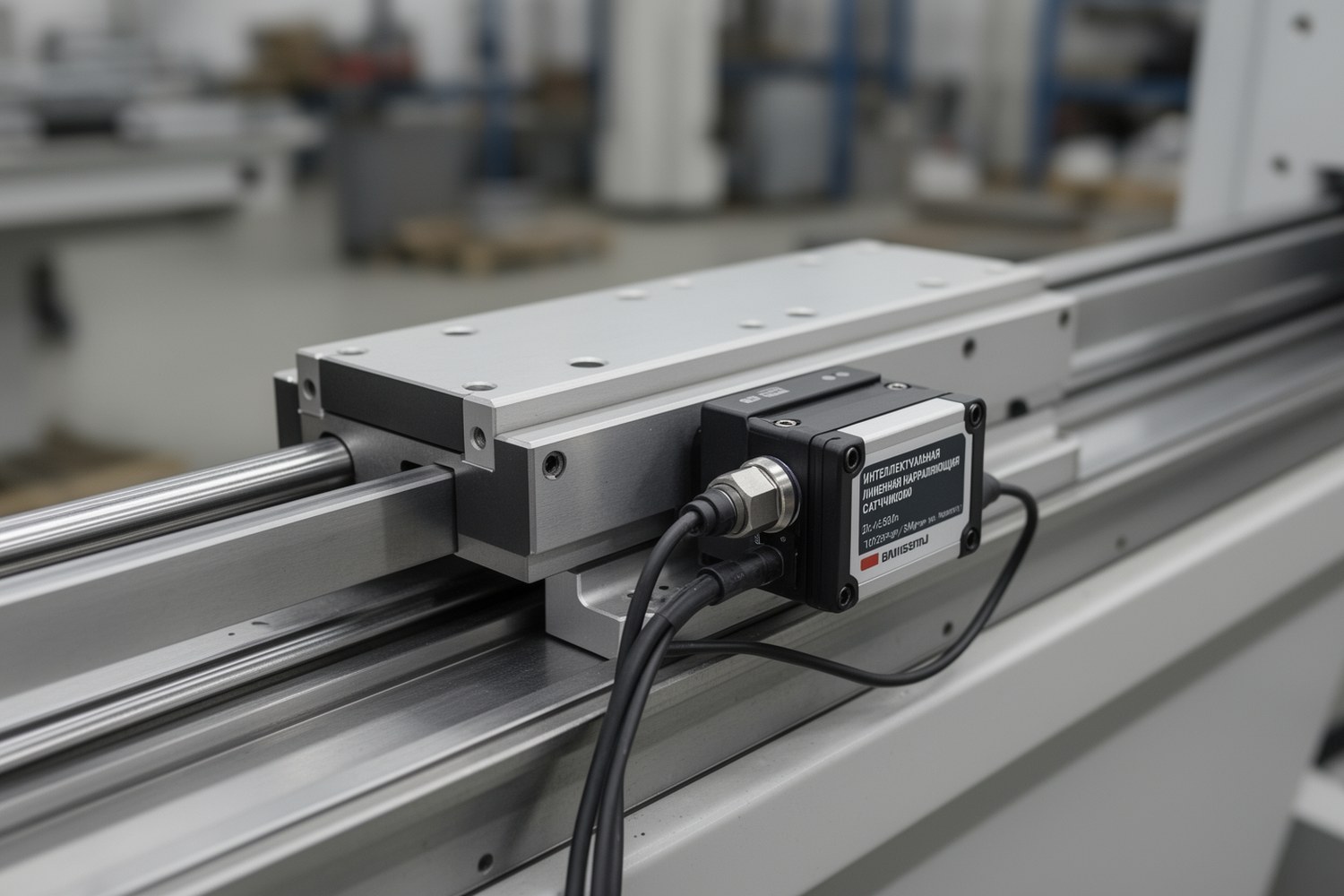

Интеллектуальные линейные направляющие сохраняют привычную механику рельса и каретки, но дополняют ее датчиками вибрации, температуры, нагрузки, положения и смазки. По этим данным отслеживают состояние узла, замечают признаки износа и планируют обслуживание не только по регламенту, но и по фактической работе оси.
Коротко главное
- Рельс и каретка по-прежнему отвечают за точное линейное перемещение с низким трением.
- Встроенные датчики дополняют расчет нагрузки, точный монтаж и регулярную смазку, но не заменяют их.
- Мониторинг особенно полезен на дорогих, труднодоступных и критичных осях, где простой оборудования обходится дороже диагностики.
- Предиктивное обслуживание опирается на тренды, пороги, базовую линию исправного узла и анализ аномалий. Оно снижает риск внезапного отказа, но не исключает его полностью.
Интеллектуальные линейные направляющие со встроенными датчиками это профильные рельсовые направляющие, в которых механический узел линейного перемещения дополнен сенсорами и каналом передачи данных. Они по-прежнему выполняют базовую задачу: обеспечивают движение каретки по рельсу с заданной точностью, жесткостью и грузоподъемностью. Главное отличие в том, что параметры работы можно контролировать не только при плановом осмотре, но и по измеряемым сигналам: вибрации, температуре, нагрузке, люфту, скорости, положению и состоянию смазки.
- Обычная направляющая задает траекторию и воспринимает нагрузку; интеллектуальная направляющая дополнительно передает данные о работе узла.
- Датчики состояния и измерительная система положения решают разные задачи: первые помогают диагностировать деградацию, вторая контролирует координату перемещения.
- Качество мониторинга зависит от монтажа, калибровки, частоты сбора данных, фильтрации сигналов и корректной интерпретации трендов.
Что такое интеллектуальные линейные направляющие
Линейные направляющие применяются в станках, робототехнике, измерительных системах, упаковочных линиях и другом оборудовании, где требуется управляемое поступательное перемещение. В профильной рельсовой направляющей каретка перемещается по рельсу через шарики или ролики, которые катятся по дорожкам качения и циркулируют по внутренним каналам.
Интеллектуальной такую направляющую называют условно. Сам рельс не становится самостоятельной управляющей системой: он остается механическим элементом. «Интеллект» появляется на уровне измерения и анализа данных. В каретку, корпус, смазочный контур или соседний модуль интегрируют датчики, а затем передают сигналы в локальный контроллер, шлюз, систему мониторинга состояния, SCADA, MES или CMMS.
Практический смысл технологии в мониторинге состояния линейных направляющих во время эксплуатации. По изменению вибрации, нагрева, шума, нагрузки или зазора можно раньше заметить загрязнение, недостаток смазки, перекос, перегрузку или начало износа дорожек качения.
Конструкция и размещение датчиков
Базовая конструкция включает рельс, одну или несколько кареток, тела качения, дорожки качения, каналы циркуляции, уплотнения, торцевые крышки и систему подачи смазки. В зависимости от исполнения используются шариковые или роликовые тела качения, разные классы точности и уровни преднатяга.
Датчики размещают там, где измерение связано с диагностируемым процессом. Датчики температуры ставят ближе к зоне трения или корпусу каретки. Акселерометры фиксируют вибрацию каретки в одном или нескольких направлениях. Тензодатчики и датчики деформации используют для оценки нагрузки. Датчики смазки могут контролировать давление, наличие смазочного материала или работу дозатора. Датчики положения и линейные измерительные системы располагают вдоль оси перемещения, но их задача чаще связана с координатой, а не с диагностикой износа.
Передача данных может быть проводной или беспроводной. Проводное подключение обычно проще контролировать по питанию и помехоустойчивости, но оно требует защиты кабелей на подвижных участках. Беспроводная передача уменьшает количество подвижных кабельных трасс, однако требует стабильного питания датчика, устойчивой связи и учета промышленной электромагнитной обстановки.
Встроенный датчик не исправляет ошибки монтажа. Если рельс установлен с перекосом, нарушена плоскостность базы или неправильно выбран преднатяг, система мониторинга лишь зафиксирует последствия: рост вибрации, температуры, усилия перемещения или неравномерность хода.

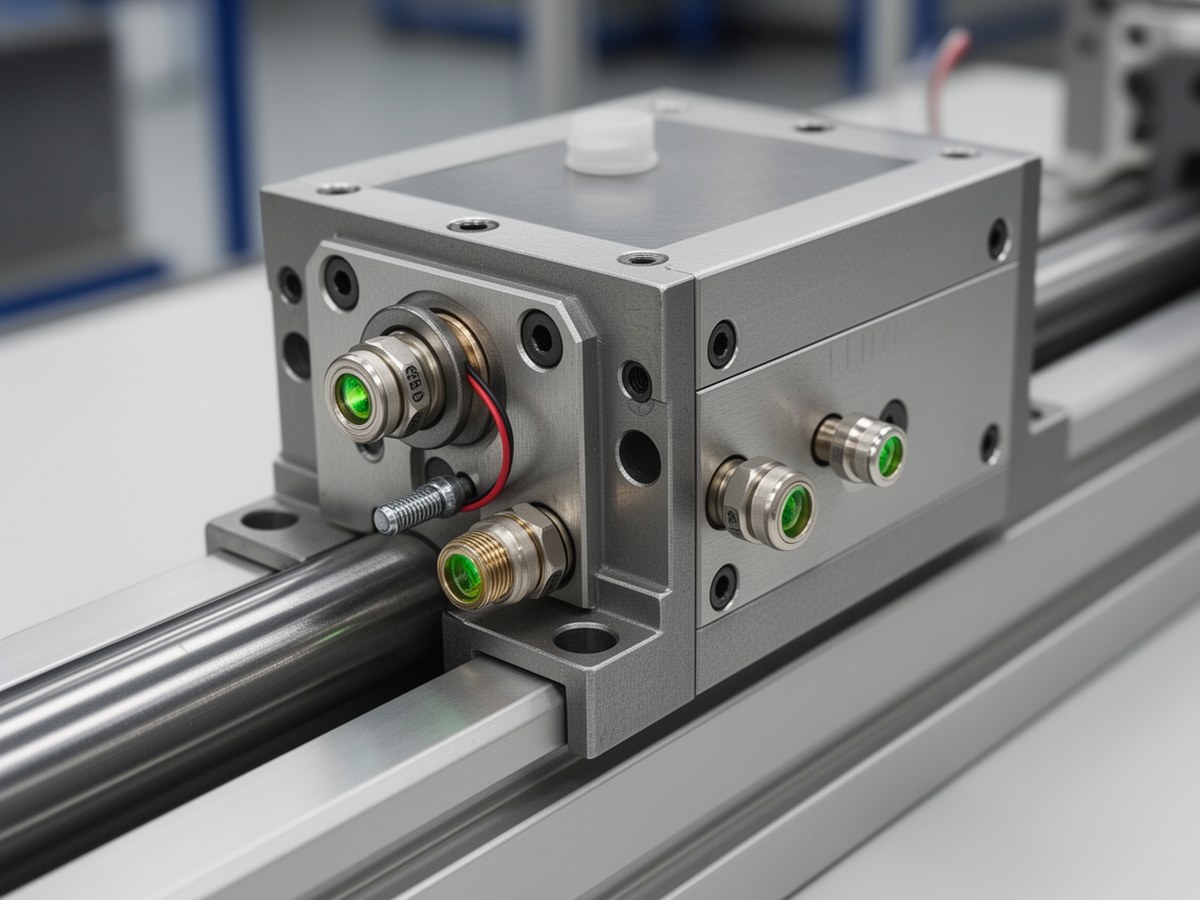

Размещение сенсоров на направляющей
Изображение уместно после описания рельса, каретки, тел качения и типовых зон установки датчиков.
Контролируемые параметры и типы датчиков
Состав датчиков зависит от производителя, серии направляющей и задачи. Для простой оси может быть достаточно температуры и вибрации. Для критичной оси станка или чистого производства используют больше каналов: нагрузку, положение, акустическую эмиссию, состояние смазки и косвенную оценку зазора.
| Тип датчика | Контролируемый параметр | Практический смысл |
|---|---|---|
| Датчик вибрации | Амплитуда, частотный спектр, ударные импульсы | Помогает выявлять повреждение тел качения, загрязнение, перекос, локальные дефекты дорожек качения. |
| Датчик температуры | Нагрев каретки, рельса или зоны подшипникового контакта | Показывает рост трения, недостаток смазки, перегрузку или изменение режима работы. |
| Датчик нагрузки | Радиальная, боковая или осевая нагрузка, деформация корпуса | Используется для контроля перегрузок, оценки реального режима работы и проверки расчетных допущений. |
| Датчик положения | Координата, скорость, ускорение | Относится к задаче позиционирования; косвенно помогает сопоставлять аномалии с участками хода. |
| Датчик смазки | Давление, расход, наличие смазочного материала | Позволяет контролировать подачу смазки и обнаруживать сбои в смазочном контуре. |
| Датчик зазора или износа | Изменение люфта, просадка преднатяга, микроперемещения | Используется для оценки деградации узла, особенно в прецизионном оборудовании. |
| Акустический датчик | Изменение шума и акустической эмиссии | Может фиксировать ранние признаки дефектов качения, но чувствителен к внешнему шуму. |
Сбор данных и архитектура мониторинга
Данные от направляющей проходят несколько уровней: первичное измерение, оцифровку, фильтрацию, передачу, хранение и анализ. На полевом уровне датчики подключаются к локальной электронике или модулю сбора данных. Затем сигнал может идти на промышленный шлюз, ПЛК, локальный сервер, SCADA, MES, CMMS или облачную платформу, если такая архитектура оправдана требованиями предприятия.
| Уровень системы | Компоненты | Функция |
|---|---|---|
| Датчики | Акселерометры, термодатчики, тензодатчики, датчики смазки | Преобразуют физические параметры в измеряемые сигналы. |
| Локальная электроника | АЦП, микроконтроллер, фильтры, буфер памяти | Выполняет первичную обработку, подавление шумов, усреднение или выделение событий. |
| Промышленный шлюз | Проводной или беспроводной модуль связи | Собирает данные с нескольких узлов и передает их в систему верхнего уровня. |
| Сервер или контроллер | SCADA, MES, CMMS, база данных | Хранит тренды, формирует оповещения, связывает данные с технологическими режимами. |
| Аналитика | Локальные алгоритмы или облачная обработка | Выявляет аномалии, сравнивает параметры с базовой линией, помогает оценивать остаточный ресурс. |
Базовая линия исправного узла
Базовую линию получают после монтажа, настройки преднатяга, проверки геометрии и запуска оборудования в нормальных режимах. Для нее фиксируют типичные уровни вибрации, температуры, нагрузки, шума и параметры движения при известных скоростях, ускорениях и технологических циклах.
Такую базу нельзя считать постоянной. После ремонта, замены каретки, изменения смазки, переналадки оси или изменения технологического режима ее нужно пересмотреть. Иначе система может считать нормальными старые значения или, наоборот, выдавать ложные предупреждения.
Требования к данным
Для надежной диагностики важны частота опроса, синхронизация с положением и скоростью каретки, фильтрация помех, хранение трендов и регистрация событий. Температуру можно измерять редко, а вибрацию, особенно при анализе спектра, нужно снимать с высокой частотой. Если данные собираются без привязки к нагрузке и участку хода, интерпретировать их сложнее.
Диагностика состояния направляющей
Датчики не выдают готовый диагноз сами по себе. Они фиксируют признаки, которые нужно сопоставить с режимом работы, историей обслуживания и конструкцией оси. Один и тот же рост вибрации может быть связан с износом дорожек качения, загрязнением, ослаблением крепежа, ударной нагрузкой или изменением технологического цикла.
| Признак в данных | Возможная причина | Что проверить |
|---|---|---|
| Рост широкополосной вибрации | Загрязнение, повреждение тел качения, ухудшение смазки | Состояние уплотнений, наличие частиц, качество и объем смазки. |
| Локальные ударные импульсы | Дефект дорожки качения, вмятина, повреждение шарика или ролика | Повторяемость импульса по положению каретки и частотный спектр. |
| Постепенный рост температуры | Недостаток смазки, перегрузка, слишком высокий преднатяг | Режим подачи смазки, нагрузку, усилие перемещения, условия охлаждения. |
| Падение давления смазки или отсутствие импульсов дозатора | Сбой подачи смазки, засорение канала, пустой резервуар | Смазочный контур, дозатор, магистраль, состояние уплотнений и рост температуры после рабочего цикла. |
| Неравномерность хода | Перекос рельсов, загрязнение, локальный износ | Геометрию монтажа, параллельность рельсов, состояние базы. |
| Рост люфта | Износ дорожек качения, потеря преднатяга, ослабление креплений | Преднатяг, крепеж, повторяемость позиционирования, зазор в сопряженных узлах. |
| Скачки нагрузки | Удары, заклинивание, неправильный профиль движения | Технологический цикл, ускорения, ограничители, приводы и сопряженные механизмы. |
Предиктивное обслуживание линейных направляющих
Предиктивное обслуживание направляющих строится на сравнении текущих сигналов с базовой линией исправного узла. Система отслеживает тренды, пороговые значения и аномалии. Если параметр стабильно уходит от нормы, обслуживание можно планировать заранее: проверить смазку, очистить узел, уточнить геометрию, заменить каретку или подготовить запасные части.
Оценка остаточного ресурса возможна только при достаточном объеме данных и понятной модели деградации. На практике часто используют не один показатель, а набор правил: предупреждающий порог, аварийный порог, скорость изменения параметра и связь аномалии с конкретным участком хода. Машинное обучение может применяться для поиска нетипичных сочетаний сигналов, но без качественной истории работы и разметки отказов его выводы остаются ограниченными.
Расчетные оценки
Формулы ниже подходят для предварительной инженерной оценки. Они не заменяют расчет ресурса направляющей по нагрузке, монтажным условиям и данным производителя. Коэффициенты и веса выбирают для конкретной оси, а не как универсальный стандарт.
Оценка объема данных от датчиков
V = N × F × B × T × K
где V: объем данных; N: число каналов; F: частота опроса; B: размер одного измерения; T: время записи; K: коэффициент служебных данных или сжатия. Формула помогает понять требования к памяти, сети и архиву трендов.
Упрощенный индекс состояния узла
HI = wv × Vn + wt × Tn + wl × Ln + wg × Gn
где HI: индекс состояния; Vn: нормированная вибрация; Tn: нормированная температура; Ln: нормированная нагрузка; Gn: нормированный показатель люфта или износа; w: весовые коэффициенты. Вес каждого параметра выбирают по критичности признака для конкретной оси.
Оценка экономического эффекта
E = D × Cd + S − Ci
где E: ориентировочный эффект за период; D: сокращение часов незапланированного простоя; Cd: стоимость часа простоя; S: чистое изменение затрат на обслуживание за тот же период; Ci: стоимость внедрения и сопровождения мониторинга. Если обслуживание стало дешевле, S берут со знаком плюс; если датчики, аналитика и дополнительные операции увеличили расходы, S может быть отрицательным. Значение зависит от достоверности данных и не является гарантией окупаемости.
Преимущества и ограничения
| Сторона внедрения | Практический смысл |
|---|---|
| Преимущество: раннее обнаружение отклонений | Тренды вибрации, температуры и нагрузки помогают заметить изменения до полного отказа узла. |
| Преимущество: обслуживание по фактическим данным | Планирование можно связывать с реальным режимом работы, а не только с календарным интервалом. |
| Преимущество: связь с системами предприятия | Данные направляющей можно сопоставлять с режимами станка, технологическим циклом и историей ремонтов. |
| Ограничение: калибровка и базовая линия | Без первичной настройки и периодического пересмотра порогов возрастает риск ложных предупреждений. |
| Ограничение: защита электроники | Кабели, разъемы и датчики нужно защищать от стружки, масла, влаги, мойки, вибрации и ударов. |
| Ограничение: помехи и качество сети | Электромагнитные помехи, потери связи и нестабильное питание могут ухудшить качество данных. |
| Ограничение: совместимость | Не каждую установленную направляющую можно экономично дооснастить датчиками без изменения конструкции оси. |
| Ограничение: интерпретация сигналов | Система требует специалистов, которые понимают механику направляющих, режимы станка и методы анализа данных. |
Когда технология избыточна
Для простой оси с низкой ценой простоя, легким доступом к направляющей и понятным регламентом смазки сложный мониторинг может быть лишним. В таких случаях регулярный осмотр, защита от загрязнений и соблюдение сервисного интервала часто дают достаточный результат.
Датчики также мало полезны, если предприятие не готово хранить и анализировать данные, настраивать пороги, реагировать на предупреждения и связывать сигналы с реальными действиями по обслуживанию.
Внедрение на существующем оборудовании
Есть два основных подхода: заводская направляющая со встроенными датчиками и внешнее дооснащение уже установленного узла. Заводское решение обычно лучше согласовано по механике, защите сенсоров и интерфейсам передачи данных. Дооснащение внешними датчиками вибрации, температуры или смазки может быть дешевле, но не всегда дает доступ к нужной точке измерения и требует отдельной проверки крепления, кабелей и помехоустойчивости.
При модернизации нужно оценить, не изменит ли установка датчика жесткость, габариты, ход каретки, защиту от загрязнений и условия обслуживания. Иногда рациональнее контролировать не саму направляющую, а соседние признаки: ток привода, температуру корпуса, вибрацию узла или стабильность позиционирования.
Области применения
В станках интеллектуальные линейные направляющие помогают отслеживать состояние осей подачи, где точность, жесткость и стабильность движения влияют на качество обработки. В робототехнике мониторинг полезен для линейных модулей, работающих с повторяющимися циклами и высокими ускорениями. В упаковочном оборудовании он помогает фиксировать износ на высокоскоростных линиях, где мелкая неисправность быстро переходит в остановку.
В полупроводниковом, оптическом и измерительном оборудовании важны чистота, стабильность перемещения и предсказуемость обслуживания. В автоматизированных складах и транспортных системах датчики помогают обслуживать большое количество однотипных осей по приоритету, а не по равному календарному графику.
Критерии выбора и внедрения
Перед выбором системы сначала определяют, какую проблему нужно решить: контроль смазки, раннее обнаружение износа, учет перегрузок, анализ вибрации, контроль положения или интеграцию с обслуживанием предприятия. Затем оценивают критичность оси, условия среды, доступность узла, тип направляющей, интерфейсы передачи данных и требования к хранению истории.
| Критерий | Что уточнить |
|---|---|
| Критичность оси | Стоимость простоя, влияние отказа на безопасность, качество продукции и сроки обслуживания. |
| Параметры контроля | Нужны ли вибрация, температура, нагрузка, смазка, положение, люфт или акустическая диагностика. |
| Условия эксплуатации | Температура, загрязнение, стружка, СОЖ, влажность, вибрации, электромагнитные помехи. |
| Интеграция | Совместимость с ПЛК, SCADA, MES, CMMS, протоколами обмена и политикой хранения данных. |
| Обслуживание | Доступ к датчикам, кабелям, разъемам, смазочному контуру и процедурам калибровки. |
| Экономическая оценка | Цена внедрения, ожидаемое снижение простоев, доступность персонала и качество исходных данных. |
Итоговый выбор лучше рассматривать как часть общей системы надежности оборудования. Датчики дают полезную информацию, но ресурс направляющей по-прежнему определяется правильным расчетом нагрузки, жесткостью основания, точностью монтажа, защитой от загрязнений, режимом смазки и дисциплиной технического обслуживания.
