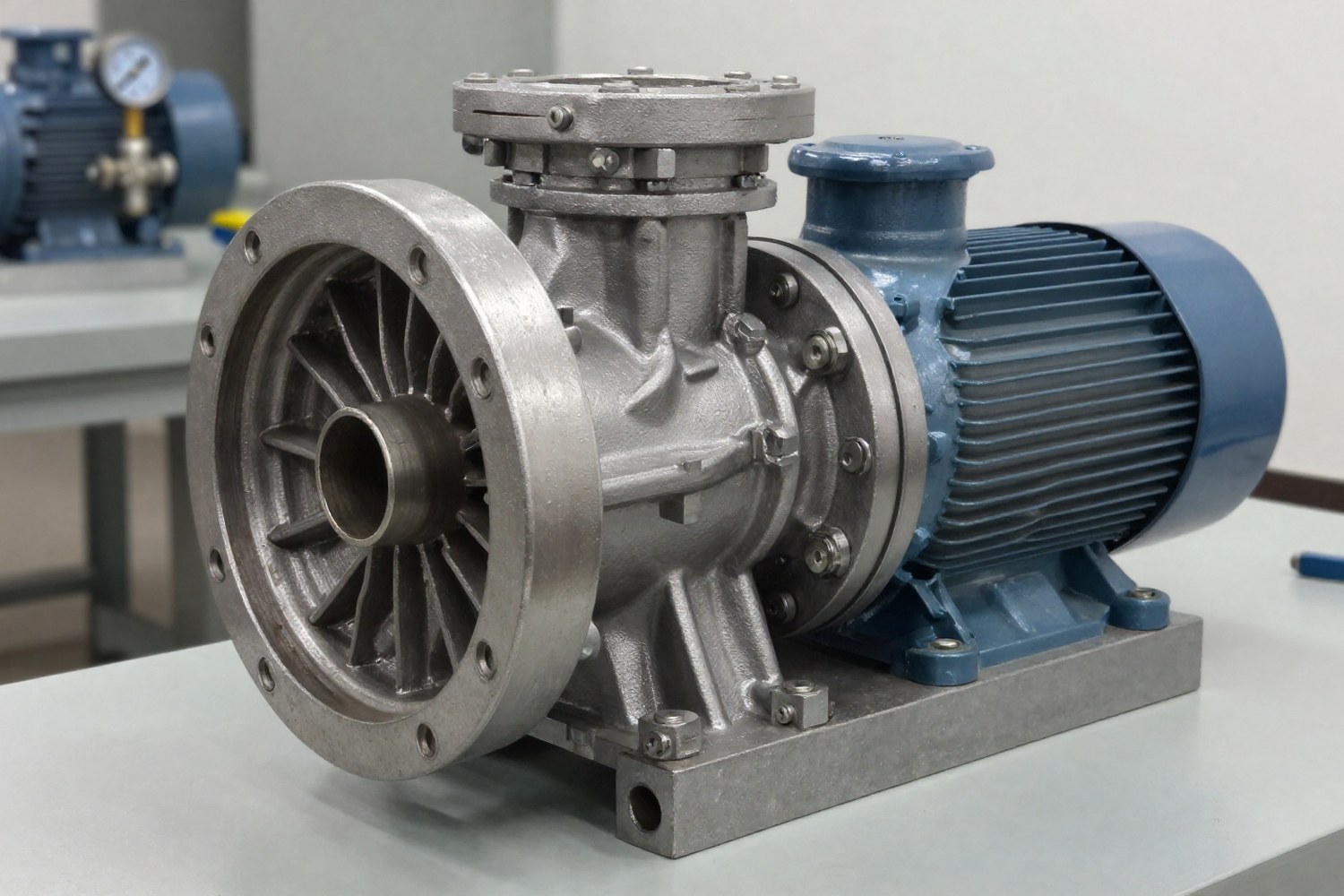

Интеллектуальные насосные системы (ИНС) представляют собой современный этап эволюции насосного оборудования. Ключевое отличие от традиционных насосов заключается в наличии встроенной или внешней системы сбора данных, аналитики и адаптивного управления. Это позволяет перейти от реактивного обслуживания (ремонт после поломки) и планово-предупредительного (по наработке) к предиктивному обслуживанию (по фактическому состоянию) и оптимизации энергозатрат в реальном времени.
Что такое интеллектуальная насосная система
С технической точки зрения, ИНС — это архитектура, состоящая из трех основных уровней:
- Физический уровень (Field Level): Сам насос, электродвигатель, частотно-регулируемый привод (ЧРП) и набор датчиков (давления, расхода, вибрации, температуры, тока).
- Уровень управления (Control Level): Локальный контроллер (ПЛК) или встроенный в ЧРП микропроцессор, который выполняет алгоритмы регулирования (например, ПИД-регуляторы) и первичной обработки данных.
- Уровень аналитики и интеграции (Information Level): SCADA-системы, MES/ERP-системы или облачные IIoT-платформы, где происходит долгосрочный анализ трендов, формирование отчетов и удаленный мониторинг.
Ключевое отличие: Традиционный насос работает по принципу «включился/выключился» или с фиксированной скоростью. Интеллектуальная система постоянно корректирует параметры работы (скорость, режим) в ответ на изменения в сети (падение давления, изменение вязкости среды, открытие/закрытие задвижек), стремясь к оптимальной точке КПД.
Классификация систем управления
Уровень «интеллектуальности» насосной системы определяется типом используемых алгоритмов управления и степенью автоматизации. Ниже приведена классификация от базовых до продвинутых решений.
| Тип управления | Принцип действия | Техническая реализация | Область применения |
|---|---|---|---|
| ПИД-регулирование | Поддержание заданного параметра (давления/расхода) путем плавного изменения частоты вращения. | ЧРП с замкнутым контуром обратной связи от датчика давления. | Системы водоснабжения, отопления, где нагрузка меняется предсказуемо. |
| Адаптивное управление | Автоматическая подстройка параметров регулятора под изменение гидравлической характеристики сети (износ труб, фильтров). | ЧРП с функцией самоадаптации или внешний ПЛК с настраиваемыми алгоритмами. | Системы с нестабильным гидравлическим сопротивлением. |
| Машинное обучение (ML) | Оптимизация работы на основе исторических данных и прогнозирования пиковых нагрузок. | Локальные edge-вычисления или облачные платформы с моделями ИИ. | Крупные промышленные узлы, насосные станции с множеством агрегатов. |
| IIoT-интеграция | Полная цифровизация: удаленный доступ, предиктивная аналитика, интеграция в цифровые двойники. | Датчики с протоколами MQTT/OPC UA, облачные серверы. | Удаленные объекты, распределенные сети (водоканалы, нефтепроводы). |
Физический принцип работы ЧРП в насосах
Основой энергоэффективности интеллектуальных систем является частотно-регулируемый привод (ЧРП). Его работа базируется на законах подобия для центробежных насосов:
Где: - Q — расход, - H — напор, - P — потребляемая мощность, - n — обороты двигателя.
Кубическая зависимость мощности от оборотов означает, что снижение скорости вращения всего на 20% (до 0,8 от номинала) приводит к снижению потребляемой мощности до 0,8^3 = 0,512 (около 51% от исходной). Именно этот физический эффект обеспечивает основную экономию при работе насосов с переменной нагрузкой, в отличие от дросселирования задвижками, где энергия рассеивается в виде тепла.
Ключевые функции и возможности
Функционал интеллектуальной насосной системы можно разделить на три ключевых блока: управление, диагностика и интеграция.
1. Адаптивное управление производительностью
Система непрерывно сравнивает фактические параметры (давление в точке потребления, расход) с заданными уставками. Если потребление воды в сети падает (например, ночью), контроллер плавно снижает обороты насоса, чтобы избежать гидравлических ударов и перерасхода энергии. В отличие от простого включения/выключения, ПИД-регулятор обеспечивает плавное поддержание давления с точностью до ±0,01 бар.
2. Предиктивная диагностика и обслуживание
Это наиболее значимая функция для снижения совокупной стоимости владения (TCO). Система мониторит не только технологические параметры, но и техническое состояние оборудования. Ключевые отслеживаемые параметры:
- Виброакустический анализ: Анализ спектра вибрации позволяет выявить дисбаланс ротора, misalignment (смещение валов), износ подшипников качения и скольжения, а также кавитацию. Кавитация, например, характеризуется специфическим высокочастотным шумом, который фиксируется акселерометрами.
- Анализ тока статора: Мониторинг формы и потребляемого тока электродвигателя. Аномалии в токовом потреблении могут указывать на заклинивание насоса, проблемы с питанием или деградацию изоляции обмоток еще до того, как произойдет сгорание двигателя.
- Температурный контроль: Датчики на подшипниковых узлах и обмотках двигателя. Превышение порога температуры часто является следствием повышенного трения из-за износа или недостатка смазки.
- Контроль мощности: Отклонение фактической мощности от расчетной кривой насоса при данной производительности может свидетельствовать об износе рабочего колеса или засорении всасывающего фильтра.
Важно: Предиктивная диагностика не заменяет плановое ТО, но оптимизирует его. Вместо замены подшипников каждые 6 месяцев «на всякий случай», они заменяются только тогда, когда спектр вибрации указывает на критический износ, что может продлить срок службы до 80–90% от ресурса.
3. Интеграция с АСУ ТП
Современные интеллектуальные насосы не работают изолированно. Они являются узлами общей промышленной сети. Основные протоколы связи:
| Протокол | Тип | Особенности применения |
|---|---|---|
| Modbus RTU/TCP | Одномастерный / Клиент-сервер | Стандарт де-факто для подключения ЧРП к ПЛК. Прост, надежен, но ограничен по скорости и объему данных. |
| Profinet | Ethernet Industrial | Высокоскоростная передача данных, жесткое время отклика. Используется в сложных системах управления движением и процессами. |
| OPC UA | Платформа независимая | Обеспечивает семантическую совместимость. Позволяет передавать не просто «сырые» данные, а структурированную информацию о состоянии оборудования (например, «ОШИБКА: ПОДШИПНИК_1_ВИБРАЦИЯ»). |
| MQTT | Облачный / Легковесный | Используется для передачи данных в облачные IIoT-платформы через интернет. Оптимизирован для нестабильных каналов связи. |
Области применения и специфика
Архитектура интеллектуальной системы адаптируется под специфику перекачиваемой среды и требований к надежности.
Водоснабжение и водоотведение
Задачи: Поддержание постоянного давления в сети, защита от гидроударов, учет воды.
Особенности: Использование датчиков расхода с высокой точностью. Алгоритмы управления группой насосов (последовательное включение/выключение для равномерной наработки).
Нефтехимия и нефтепроводы
Задачи: Перекачка вязких сред, взрывобезопасность, точное дозирование.
Особенности: Взрывозащищенное исполнение (Ex). Мониторинг вязкости и температуры для автоматической коррекции скорости. Интеграция с системами безопасности (SIS).
Системы HVAC
Задачи: Отопление, вентиляция, кондиционирование.
Особенности: Работа в режиме реального времени в зависимости от температуры наружного воздуха. Интеграция с BMS (Building Management System). Ночной режим снижения производительности.
Пищевая промышленность
Задачи: Гигиена, бережная перекачка, CIP-мойка.
Особенности: Насосы с санитарным исполнением. Интеллектуальное управление циклами мойки (контроль скорости и направления вращения для очистки трубопроводов).
Расчет экономической эффективности
Обоснование внедрения интеллектуальных насосных систем базируется на расчете совокупной стоимости владения (TCO - Total Cost of Ownership) и срока окупаемости (ROI - Return on Investment). Основные статьи затрат: капитальные затраты (CAPEX) и операционные затраты (OPEX).
Методика расчета экономии электроэнергии
Для оценки потенциальной экономии при замене насоса с фиксированной скоростью (управление задвижкой) на насос с ЧРП используется следующая формула:
Где упрощенно можно использовать коэффициент энергосбережения K_{save}, который зависит от профиля нагрузки:
Где: - E_{year} — годовая экономия, руб. - P_{nom} — номинальная мощность двигателя, кВт. - T_{year} — время работы в год, ч. - K_{save} — коэффициент экономии (для систем с переменной нагрузкой обычно 0,3–0,5; для систем с постоянной нагрузкой экономия минимальна). - C_{el} — стоимость электроэнергии, руб/кВт·ч.
Пример расчета
Рассмотрим промышленную насосную установку с двигателем мощностью P = 30 кВт, работающую T = 8000 часов в год. Стоимость электроэнергии C_{el} = 6,0 руб/кВт·ч. Система работает с переменной нагрузкой, средний коэффициент экономии при внедрении ЧРП и ПИД-регулирования составляет K_{save} = 0,4.
Дополнительная экономия формируется за счет:
- Снижения затрат на ТО: Плавный пуск снижает механические нагрузки на подшипники и муфты. Экономия на запчастях и работах сервисных служб может составлять 20–30%.
- Снижения затрат на простои: Предиктивная диагностика предотвращает катастрофические отказы, которые ведут к остановке всего технологического процесса. Стоимость одного часа простоя на крупном производстве может исчисляться сотнями тысяч рублей.
Сравнительный анализ жизненного цикла (TCO)
Ниже приведена сравнительная оценка затрат на традиционную и интеллектуальную насосную систему за срок службы 10 лет (в относительных единицах, где традиционный насос = 100%).
| Статья затрат | Традиционный насос | Интеллектуальная система | Комментарий |
|---|---|---|---|
| CAPEX (Оборудование + Монтаж) | 100% | 130–150% | Выше стоимость ЧРП, датчиков и пусконаладки. |
| Энергопотребление (10 лет) | 100% | 50–60% | Основная статья экономии. |
| ТО и ремонт (10 лет) | 100% | 70–80% | Меньше износа, оптимизация запчастей. |
| Убытки от простоев (10 лет) | 100% | 20–30% | Предиктивная аналитика предотвращает аварии. |
| Итоговый TCO | 100% | 65–75% | Экономия 25–35% за 10 лет. |
Требования к интеграции и внедрению
Успешное внедрение интеллектуальной насосной системы требует комплексного подхода, выходящего за рамки простой замены оборудования.
Этапы внедрения
- Аудит существующей системы: Анализ гидравлической характеристики сети, графика нагрузок, истории аварий. Определение «узких мест».
- Разработка технического задания: Выбор класса точности датчиков, требуемых протоколов связи, требований к защите (IP, Ex).
- Проектирование: Разработка схем подключения, выбор места установки датчиков (вибродатчики должны устанавливаться вблизи подшипников с учетом акустической проводимости).
- Монтаж и пусконаладка: Установка оборудования, настройка ПИД-регуляторов (настройка коэффициентов P, I, D), калибровка датчиков.
- Обучение персонала: Обучение операторов работе с новым интерфейсом, обучение инженеров анализу данных диагностики.
- Валидация и оптимизация: Мониторинг работы в течение 1–3 месяцев, корректировка алгоритмов на основе реальных данных.
Типичные ошибки: 1. Установка датчиков вибрации на нежестких основаниях, что дает ложные срабатывания. 2. Игнорирование настройки ПИД-регулятора, что приводит к «качелям» давления и ускоренному износу. 3. Отсутствие интеграции данных в общую корпоративную сеть, что делает систему «островком» информации.
Требования к инфраструктуре
Для корректной работы интеллектуальных систем необходимо обеспечить:
- Электромагнитную совместимость (ЭМС): Экранирование кабелей датчиков, разделение силовых и сигнальных линий, заземление ЧРП.
- Сетевую инфраструктуру: Наличие промышленных коммутаторов, резервирование каналов связи для критически важных насосных станций.
- Условия окружающей среды: Защита электроники от влаги, пыли и экстремальных температур (использование шкафов с климат-контролем при необходимости).
Интеллектуальные насосные системы трансформируют насосное оборудование из пассивного потребителя энергии в активный элемент цифровой инфраструктуры предприятия. Внедрение таких систем требует инженерной проработки, но обеспечивает значительное снижение эксплуатационных расходов и повышение надежности технологических процессов.
