Интеллектуальные подшипники применяют для мониторинга состояния вращающихся узлов и перехода от плановых ремонтов к обслуживанию по состоянию и прогнозу. Ниже приведен практический справочник: от выбора сенсоров и режима съема до интеграции тревог в процессы ТОиР.
- CBM (обслуживание по состоянию) — решение о работах по фактическим признакам износа.
- PdM (предиктивное обслуживание) — прогноз момента вмешательства.
- RUL (остаточный ресурс) — расчет времени до порогового состояния.
- OEE (общая эффективность оборудования) — интегральный производственный показатель.
- IIoT (промышленный интернет вещей) — контур передачи и обработки телеметрии.
Что считать интеллектуальным подшипником
Интеллектуальный подшипник — это подшипниковый узел, где сенсоры конструктивно интегрированы в узел или его модуль, а измерения проходят локальную обработку и передаются в цифровой контур. Если датчик установлен на станине или корпусе машины отдельно от узла, корректнее говорить о внешней системе мониторинга подшипника.
| Уровень интеграции | Где расположен сенсор | Термин | Типичный сценарий |
|---|---|---|---|
| Встроенный | В кольце, уплотнении или внутри узла | Интеллектуальный подшипник | Критичные и труднодоступные агрегаты |
| Квази-встроенный | На корпусе подшипникового узла, единый модуль | Интеллектуальный подшипниковый узел | Ретрофит при ограничениях по механике |
| Внешний | На станине, крышке, рядом с узлом | Система внешнего мониторинга | Пилот, быстрый запуск, базовый контроль |
Далее выбор архитектуры определяют критичность оборудования и условия среды.
Выбор датчиков и требования к монтажу
Минимальный набор параметров: вибрация, температура, скорость вращения, нагрузка и состояние смазки. Ошибки чаще связаны не с типом сенсора, а с несоответствием среде, питанию и электромагнитной обстановке.
| Условие эксплуатации | Что проверить | Практический ориентир |
|---|---|---|
| Температура | Диапазон сенсора и электроники | Запас по верхней границе 15-20 °C |
| Пыль и влага | Класс защиты корпуса | Для тяжелых цехов обычно IP67 и выше |
| Удар и вибрация | Механическая стойкость и крепление | Проверка резонансов крепежа на рабочих оборотах |
| Химическая среда | Материалы корпуса, кабеля, герметиков | Совместимость с маслами, СОЖ, моющими составами |
| Электромагнитные помехи | Экранирование, заземление, фильтрация | Полевые проверки EMC для промышленных датчиков |
| Питание | Батарея, энергосбор или проводное питание | Расчет автономности по профилю съема и передачи |
Монтажный минимум: жесткая посадка сенсора, контролируемый момент затяжки, разделение силовых и сигнальных трасс, корректное экранирование и заземление.
Измеряемые параметры, дефекты и действия
Этот раздел связывает диагностику состояния с эксплуатационным решением. Сначала выявляют признак дефекта, затем подтверждают событие, после чего создают заявку на работы.
| Дефект | Признак | Критерий срабатывания | Проверка перед заявкой | Рекомендуемое действие |
|---|---|---|---|---|
| Наружное кольцо | BPFO и гармоники | Рост амплитуды на 6 dB и более от базовой линии | Повторный замер в том же режиме, контроль крепления датчика | Планирование ремонта в ближайшее окно |
| Внутреннее кольцо | BPFI и боковые полосы | Превышение порога в 3 последовательных окнах | Сверка с оборотами, нагрузкой и режимом пуска | Проверка соосности, подготовка ремонта |
| Тела качения | BSF, рост эксцесса | Рост эксцесса на 30% и более от базовой линии | Проверка смазки и температурного тренда | Усиленный контроль, подготовка замены |
| Сепаратор | FTF, низкочастотная модуляция | Устойчивый рост энергии в низкой полосе | Исключение резонанса конструкции и помех | Снижение нагрузки, внеплановый осмотр |
| Дефицит смазки | Рост RMS и температуры | Температура выше базовой на 10-15 °C | Контроль загрязнения и корректности дозирования смазки | Коррекция смазывания и повторная проверка |
Для расчета частот признаков используйте формулы в разделе «Валидация PdM и KPI».

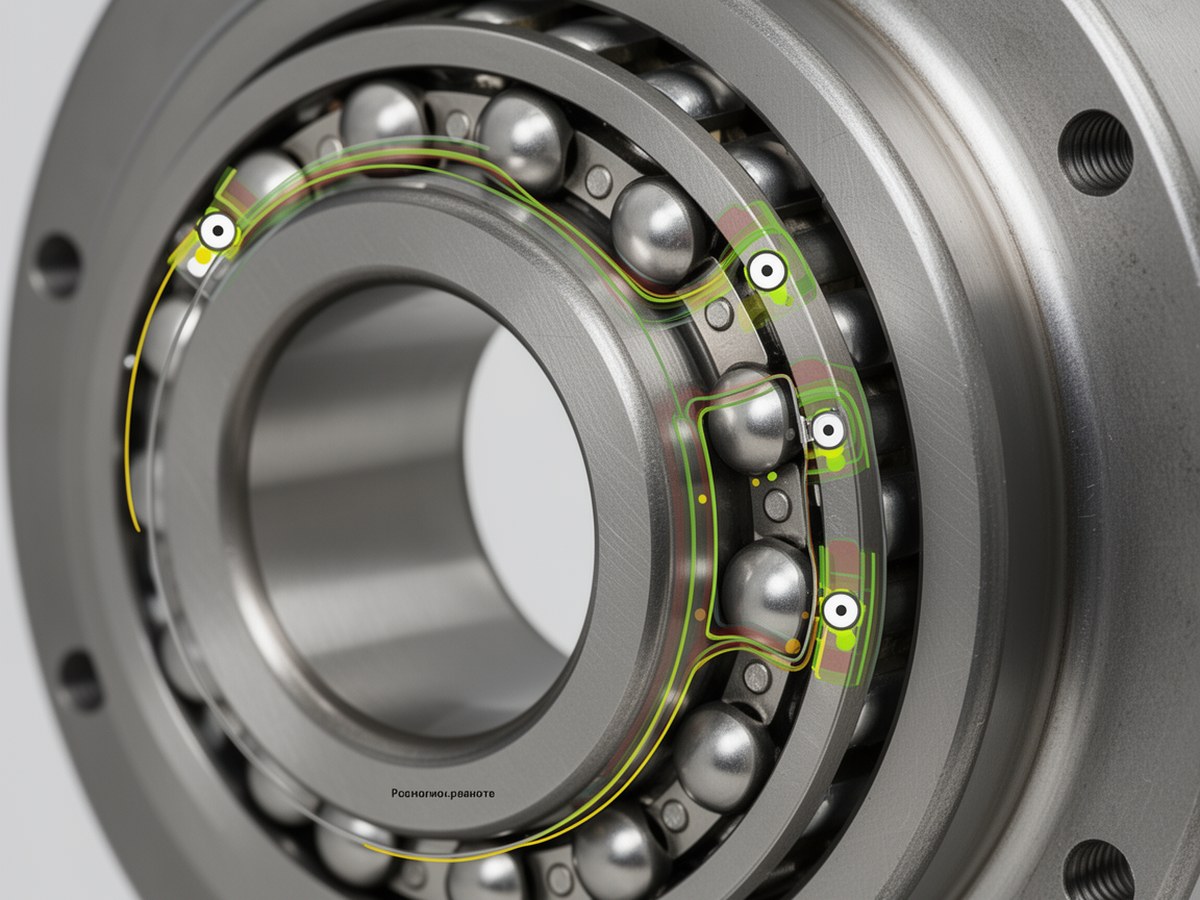

Зоны дефектов и точки измерения
Схема помогает сопоставить конструктивные зоны подшипника с диагностическими признаками.
Частота съема данных и диагностика подшипников по спектру
Для трендов достаточно редких измерений, а для спектральной диагностики нужен высокочастотный захват. Частоту дискретизации вибрации подшипников выбирают по верхней диагностической полосе и запасу по теореме Найквиста.
| Режим узла | Набор сенсоров | Частота съема | Окно анализа |
|---|---|---|---|
| Низкая скорость, стабильная нагрузка, средняя критичность | Температура + RMS вибрации | Тренды 1-10 с, спектр периодически | 10-60 с |
| Средняя скорость, переменная нагрузка, высокая критичность | Акселерометр + тахометр | Событийный запуск и синхронный съем | 2-10 с, с захватом переходов |
| Высокая скорость, высокая критичность | Высокополосный акселерометр | Не ниже 5-10× верхней частоты диагностического признака | 1-4 с, контроль наложения спектров |
Типовая обработка: фильтрация, сегментация, БПФ и огибающая, расчет признаков (RMS, пик-фактор, эксцесс), затем пороговая логика и подтверждение события.
Качество данных и доверие к диагностике
- Калибровка при вводе в эксплуатацию и по регламенту, с журналом смещения.
- Контроль дрейфа на эталонных режимах и после ремонтов.
- Явная маркировка пропусков пакетов, без скрытого «дозаполнения».
- Синхронизация времени всех каналов с единым источником.
- Индекс качества данных: полнота, уровень шума, доля валидных окон, доверие к сигналу.
Этот блок напрямую влияет на ложные срабатывания PdM и пропущенные отказы.
Каналы передачи и кибербезопасность IIoT
После выбора измерений переходят к каналу связи. Для промышленной среды важны не только дальность и энергия, но и задержка, помехоустойчивость и ограничения пакета данных.
| Протокол | Энергопрофиль | Задержка | Ограничения пакета и частоты | Подходящий сценарий |
|---|---|---|---|---|
| BLE | Очень низкий | Низкая | Небольшие пакеты, частый обмен на малой дистанции | Локальные узлы рядом со шлюзом |
| Zigbee | Низкий | Низкая-средняя | Ограниченный пакет, выигрыш за счет mesh-сети | Плотная сеть внутри цеха |
| Wi-Fi | Высокий | Низкая | Большой трафик, высокое энергопотребление | Стабильное питание и большой поток данных |
| LoRaWAN | Очень низкий | Средняя-высокая | Редкие короткие сообщения, не для «сырой» вибрации | Удаленные объекты |
| NB-IoT | Низкий-средний | Средняя | Зависимость от покрытия и профиля оператора | Распределенная инфраструктура |
Минимальный набор защиты: взаимная аутентификация устройств, шифрование канала и хранилища, сегментация сети, ролевой доступ, ротация ключей, журналирование действий.
Интеграция в CMMS/EAM и workflow тревог
Следующий шаг после диагностики, это управляемая реакция ТОиР. Интеграция мониторинга подшипников в CMMS/EAM должна включать роли, сроки реакции и критерии закрытия события.
| Этап | Ответственный | SLA | Критерий завершения |
|---|---|---|---|
| Первичная тревога | SCADA или дежурный | Минуты | Назначен класс риска |
| Подтверждение | Инженер диагностики | До 24 часов | Дефект подтвержден или отклонен как помеха |
| Создание заявки на работы | CMMS/EAM | Автоматически или по регламенту | Назначены исполнитель и окно работ |
| Исполнение | Служба ТОиР | По критичности | Зафиксированы причина, действие и результат |
| Обратная связь | Надежность и аналитика | Ежемесячно | Модель получила факт ремонта и исход события |
Валидация PdM, формулы и KPI
Для диагностики используют физические признаки, для прогноза — статистическую модель. Валидацию проводят на подтвержденных событиях, а не только на архивных трендах.
- Ошибки: ложные срабатывания PdM и пропущенные отказы.
- Метрики: точность, полнота, F1 по подтвержденным событиям.
- Критерии приемки: снижение внеплановых простоев, рост MTBF, снижение MTTR, улучшение OEE.
- Обновление модели: при дрейфе данных, смене режима и планово каждые 3-6 месяцев.
Характерные частоты дефектов:
FTF = 0.5 · fr · (1 - (d/D) · cosθ)BPFO = (Nb/2) · fr · (1 - (d/D) · cosθ)
BPFI = (Nb/2) · fr · (1 + (d/D) · cosθ)
BSF = (D/(2d)) · fr · (1 - ((d/D) · cosθ)^2)
Линейная оценка RUL применима только на участке устойчивого монотонного тренда:
z(t)=a·t+b, RUL=(zcrit-znow)/a, a>0OEE = Availability · Performance · Quality
ROI = (Benefitannual - Costannual) / Investment · 100%
Когда внедрение нецелесообразно
- Узел некритичен и отказ не влияет на безопасность, выпуск или стоимость простоя.
- Ожидаемый эффект ниже совокупной стоимости внедрения и сопровождения.
- На площадке нет регламентированного workflow и ответственных ролей в CMMS/EAM.
- Режимы работы редкие, данных недостаточно для устойчивой валидации PdM.
