Промышленный интернет вещей (IIoT) в задачах мониторинга состояния оборудования, это инженерный процесс, а не просто установка сенсоров. Эффективная система мониторинга производственного оборудования начинается с целей эксплуатации и KPI, затем проектируются архитектура, сбор данных, аналитика и регламенты реакции.
- Стартуют с критичных узлов и отказовых сценариев.
- Edge-уровень отвечает за локальную фильтрацию, буферизацию и быстрые алерты.
- ЦОД и облако используют для истории, межобъектной аналитики и PdM-моделей.
- Экономику оценивают диапазонами и подтверждают на пилоте.
1. Цели и границы IIoT-мониторинга
Типовые цели: снижение внеплановых простоев, рост OEE, снижение аварийности и повышение предсказуемости ТОиР. На старте фиксируют контур: какие линии и агрегаты входят в проект, какие классы отказов учитываются и какие решения принимаются по данным.
- объект мониторинга (насосы, компрессоры, редукторы, печи);
- критичность узлов и допустимое время простоя;
- целевые KPI и горизонт оценки эффекта;
- ограничения по OT/IT, связи, ИБ и бюджету.
Практика: не ставить датчики «везде». Сначала 10–20% самых критичных узлов с наибольшим риском простоя.
2. Термины и метрики эксплуатации
Плановое ТО выполняется по календарю или наработке. Обслуживание по состоянию (CBM) опирается на текущие измерения и пороги. Предиктивное обслуживание (PdM) использует модель прогноза отказа или остаточного ресурса.
Мини-глоссарий
| Термин | Определение | Где применяется |
|---|---|---|
| CBM | Ремонт по фактическим признакам деградации | Эксплуатация и ТОиР |
| PdM | Планирование ремонта по прогнозу отказа | Надежность, аналитика |
| OEE | Общая эффективность оборудования | Производственные KPI |
| MTBF | Среднее время между отказами | Оценка надежности |
| MTTR | Среднее время восстановления | Оценка ремонтопригодности |
| Простой | Потерянное производственное время | Оперативная отчетность |
| Аварийность | Частота аварийных отказов/инцидентов | Риск и безопасность |
OEE = Доступность × Производительность × Качество
Доступность = (Плановое время − Простои) / Плановое время
MTBF = Суммарное время работы / Число отказов
MTTR = Суммарное время восстановления / Число ремонтов
3. Референсная архитектура IIoT: уровни и ответственность
Системы промышленного мониторинга обычно строятся по многоуровневой схеме, с границей OT/IT и явным разделением ответственности.
| Уровень | Компоненты | Ответственность | Где обрабатывать |
|---|---|---|---|
| Сенсорный | IoT-датчики, преобразователи, счетчики | Корректное измерение, калибровка | Локально |
| Сетевой | Полевые сети, шлюзы | Доставка данных, отказоустойчивость | OT + DMZ |
| Edge | Промышленные ПК/шлюзы | Фильтрация, буфер, локальные алерты | Цех/площадка |
| Платформенный | Хранилище, потоковая обработка, модели | История, корреляции, PdM | ЦОД/облако |
| Прикладной | SCADA, MES, ERP, CMMS | Операционные и бизнес-процессы | IT |
Пример для насосного узла: на edge выполняются FFT вибрации, контроль порогов и буферизация на 24–72 часа; в облаке выполняется расчет деградационных трендов по парку насосов и прогноз остаточного ресурса.
4. Выбор датчиков под тип дефекта
Вопрос «датчики IoT, что это» в промышленности сводится к выбору измерителей под конкретные механизмы отказа.
| Тип дефекта | Датчик | Требования к измерению | Условия монтажа |
|---|---|---|---|
| Износ подшипника, дисбаланс | Виброакселерометр | Широкая полоса, стабильная повторяемость | Жесткий монтаж, контроль резонансов |
| Перегрев | RTD/термопара/ИК | Точность по задаче процесса | Корректный теплоконтакт |
| Кавитация, утечки | Акустический/ультразвуковой | Работа в нужной частотной области | Фильтрация промышленного шума |
| Гидро- и пневмосбои | Датчик давления | Класс точности, перегрузочная способность | Совместимость со средой |
| Электродефекты | Датчик тока/напряжения | Точность для диагностики и учета | ЭМС, развязка, заземление |

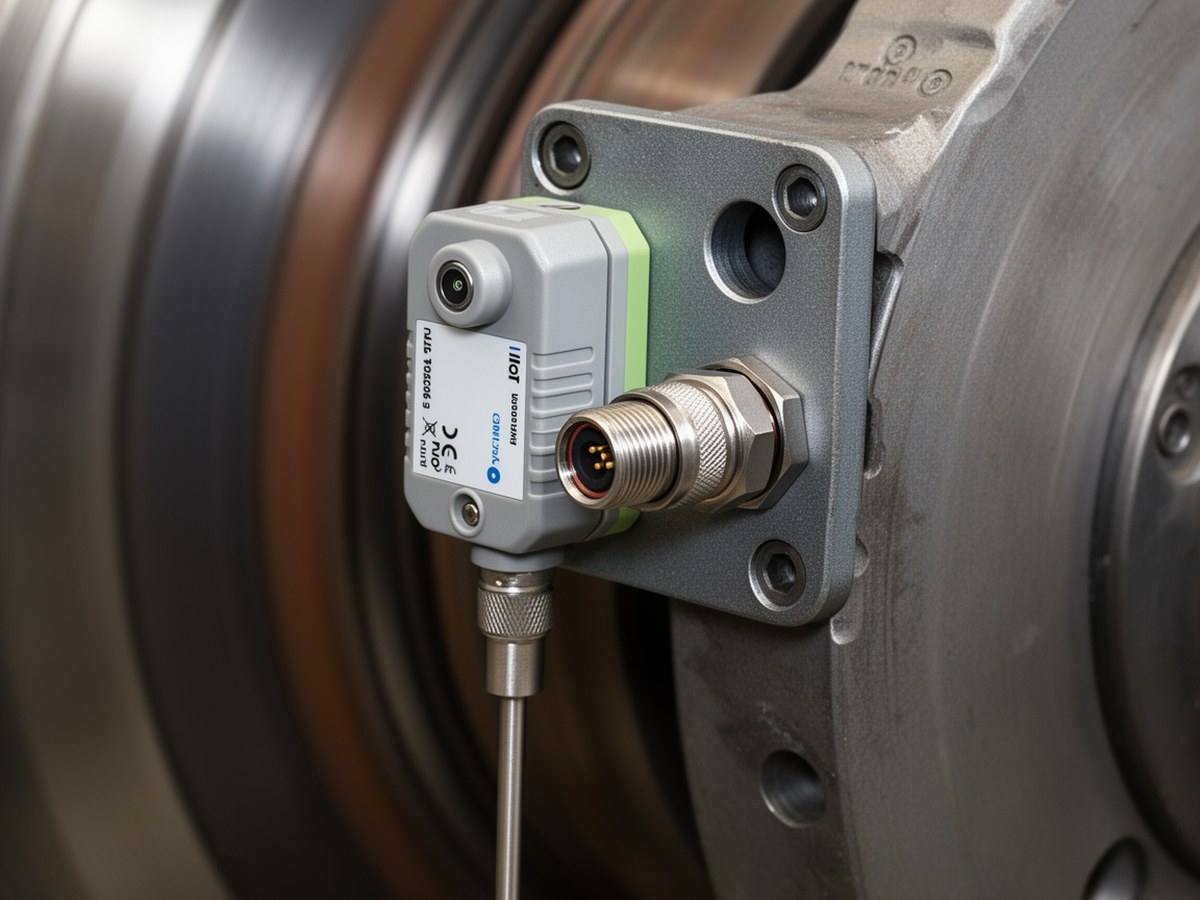

Сенсорный узел на оборудовании
Иллюстрация перед матрицей выбора датчиков помогает связать критерии точности с требованиями к монтажу.
5. Сбор и качество данных
- Частота дискретизации: должна покрывать информативный спектр процесса.
- Синхронизация времени: единый источник времени для датчиков, edge и серверов.
- Валидация: контроль диапазонов, пропусков, дубликатов, «залипших» значений.
- Маркировка качества: quality_flag для каждой записи.
- Буферизация: защита от потерь при разрывах связи.
6. Каналы связи и топология сети
| Технология | Типовая дальность | Скорость | Энергопотребление | Когда применять |
|---|---|---|---|---|
| Wi‑Fi | до ~100 м | высокая | высокое | насыщенная телеметрия в локальных зонах |
| BLE | 10–100 м | низкая/средняя | низкое | автономные ближние узлы |
| ZigBee | 10–100 м, mesh | низкая | низкое | плотные сенсорные сети |
| LoRaWAN | до нескольких км | очень низкая | очень низкое | редкая телеметрия удаленных объектов |
| NB‑IoT | покрытие оператора | низкая | низкое | удаленные точки без локальной сети |
Примечание: фактические дальность и скорость зависят от помех, планировки цеха, материалов конструкций и регуляторных ограничений радиочастот.
7. Аналитика: от порогов к PdM
- Пороги и алерты: быстрый запуск без сложных моделей.
- Диагностика: анализ причин и корреляций параметров.
- PdM: прогноз риска отказа и остаточного ресурса.
Минимальная готовность данных к PdM
- История: обычно не менее 6–12 месяцев по целевому классу узлов.
- Разметка отказов: подтвержденные события отказа/ремонта и их причины.
- Контекст режимов: нагрузка, сменность, рецепты/партии, пуски-остановы.
- Стабильность измерений: контроль дрейфа датчиков и единая схема калибровки.
- Качество потока: доля пропусков и некорректных значений в допустимых границах.
8. Интеграция с SCADA, MES и ERP
Интеграция обычно строится через OPC UA (структурированные теги), MQTT (поток событий) и REST (бизнес-процессы и сервисы).
Минимальный контракт события
| Поле | Назначение | Обязательность |
|---|---|---|
| asset_id | Идентификатор актива/узла | Обязательно |
| timestamp | Время события в едином формате | Обязательно |
| quality_flag | Маркер качества измерения | Обязательно |
| severity | Критичность события | Обязательно |
| source | Источник: датчик/edge/модель | Обязательно |
| metric/value/unit | Параметр, значение, единица | Рекомендуется |
- Частота: телеметрия по классу сигнала (например, 1 с, 10 с, 1 мин), агрегаты KPI по смене и суткам.
- SLA доставки: целевая полнота, допустимая задержка, правила повторной отправки и дедупликации.
9. Кибербезопасность IIoT
- Сегментация OT/IT и выделенная DMZ для обмена.
- Zero Trust: минимальные права и проверка каждого соединения.
- PKI и жизненный цикл сертификатов: выпуск, ротация, отзыв.
- Патч-менеджмент через тестовый контур и окна обслуживания.
- Аудит доступов, конфигураций и сетевых аномалий.
10. Экономика, пилот и масштабирование
TCO включает CAPEX (датчики, шлюзы, монтаж, пусконаладка) и OPEX (связь, поддержка, калибровка, сопровождение моделей, ИБ-операции).
ROI = (Экономический эффект − Совокупные затраты) / Совокупные затраты
Типовые сценарные допущения для ROI:
- база отказов и простоев за 12 месяцев до пилота;
- согласованная стоимость часа простоя по линии или цеху;
- охват пилота: доля критичных активов и ожидаемая полнота данных.
Роли (RACI) на пилоте и тиражировании
| Функция | Эксплуатация | АСУ ТП | ИБ | IT/данные |
|---|---|---|---|---|
| Каталог активов и KPI | A/R | C | I | C |
| Сбор и доставка телеметрии | C | A/R | C | C |
| Контракт данных и интеграция | C | R | C | A/R |
| Сертификаты и доступы | I | C | A/R | R |
| Оценка эффекта и решение о масштабе | A/R | C | C | R |
Итог
Системы промышленного мониторинга дают устойчивый результат, когда проект опирается на единый словарь KPI, качественные данные, формализованный интеграционный контракт и эксплуатационные ИБ-практики. В этой логике мониторинг оборудования развивается от CBM к PdM управляемо, без завышенных ожиданий.
