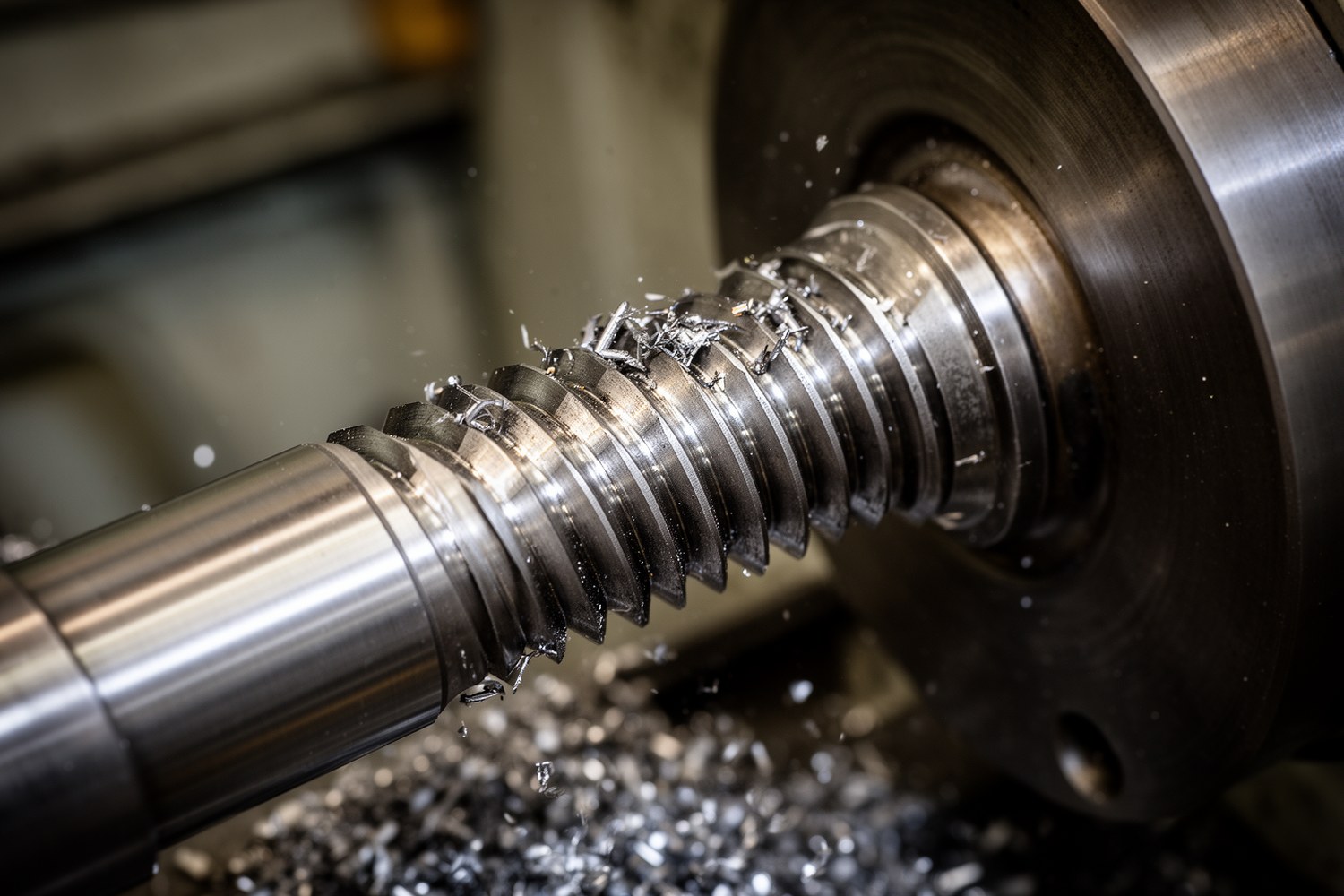

Изготовление трапецеидальных винтов и гаек требует точной механической обработки и строгого соблюдения металлургических норм. Винтовая пара преобразует вращательное движение в поступательное. Такие узлы работают в станках, прессовом оборудовании и подъемных механизмах.
- Профиль: равнобокая трапеция с углом 30° (по ГОСТ).
- Материалы: среднеуглеродистые и легированные стали для винтов, антифрикционные сплавы (бронза, полимеры) для гаек.
- Формообразование: точение, фрезерование, накатка и вихревое нарезание.
Геометрия и стандарты трапецеидальной резьбы
Профиль трапецеидальной резьбы (Tr) имеет форму равнобокой трапеции с углом 30° между боковыми сторонами. Основные параметры и допуски регламентируют ГОСТ 9484-81 и ГОСТ 24737-81. Форма витка равномерно распределяет осевую нагрузку, дает высокую прочность и позволяет механизму работать в реверсивном режиме.
Loctite 243, 1000 мл23 500 ₽ Без НДС
LUBE LHL-X100-7, 700 мл5 950 ₽ Без НДС
KLUBER Altemp Q NB 50, 750 г18 950 ₽ Без НДС
Loctite 290, 50 мл2 950 ₽ Без НДС
Loctite 222, 50 мл2 500 ₽ Без НДС
KLUBER Isoflex NBU 15, 400 г8 950 ₽ Без НДС
Для расчета основных диаметров резьбы применяют следующие базовые соотношения:
Здесь d обозначает номинальный наружный диаметр, P соответствует шагу резьбы, d_2 указывает средний диаметр, d_3 задает внутренний диаметр винта, а a_c определяет радиальный зазор.
Материалы винтовых пар
Материалы для пары «винт-гайка» подбирают так, чтобы снизить трение и исключить задиры. Винт делают из твердого сплава, гайку вытачивают из антифрикционного.
Стали для ходовых винтов
| Марка стали | Характеристика и применение | Твердость (HRC) |
|---|---|---|
| Сталь 45 | Углеродистая сталь для механизмов общего назначения со средними нагрузками. | 28–32 |
| 40Х | Легированная хромистая сталь для тяжелонагруженных передач. | 32–36 |
| 38ХМ, 30ХГТ | Высокопрочные стали для особо ответственных и точных деталей. | 35–42 |
| AISI 304 / 316 | Нержавеющие стали для агрессивных сред и пищевой промышленности. | - |
Материалы для гаек
В массовом и штучном производстве материалы гаек разделяют по условиям эксплуатации. Оловянные бронзы (например, БрОЦС5-5-5) отлично работают при высоких скоростях скольжения, но склонны к деформации при ударных нагрузках. Безоловянные алюминиевые бронзы (БрАЖ9-4) выдерживают высокие удельные давления, но требуют обильной смазки и работают на меньших скоростях.
В легких механизмах и 3D-принтерах часто ставят гайки из инженерных полимеров (капролон, полиацеталь/POM). Они дают плавный ход и работают без дополнительной смазки.
Методы формообразования резьбы
Технология получения профиля зависит от серийности, требуемой точности и габаритов детали.
| Метод | Точность | Особенности и применение |
|---|---|---|
| Точение резцом | 0,01–0,02 мм | Универсальный метод для единичного производства. Низкая производительность. |
| Фрезерование | 0,02–0,05 мм | Высокая скорость съема металла. Применяется для предварительной обработки. |
| Вихревое нарезание | 0,01–0,03 мм | Современный стандарт для серийного выпуска. Высокая чистота поверхности. |
| Накатка | 0,05–0,1 мм | Бесстружечная обработка. Упрочняет поверхностный слой, подходит для массового выпуска. |
При вихревом нарезании (Thread Whirling) специальная резцовая головка вращается вокруг медленно идущей заготовки. Резцы профилируют резьбу за один проход. Метод исключает изгибающие нагрузки на длинные валы: резание идет рядом с направляющей втулкой (люнетом). Это оптимальный способ выпуска ходовых винтов.

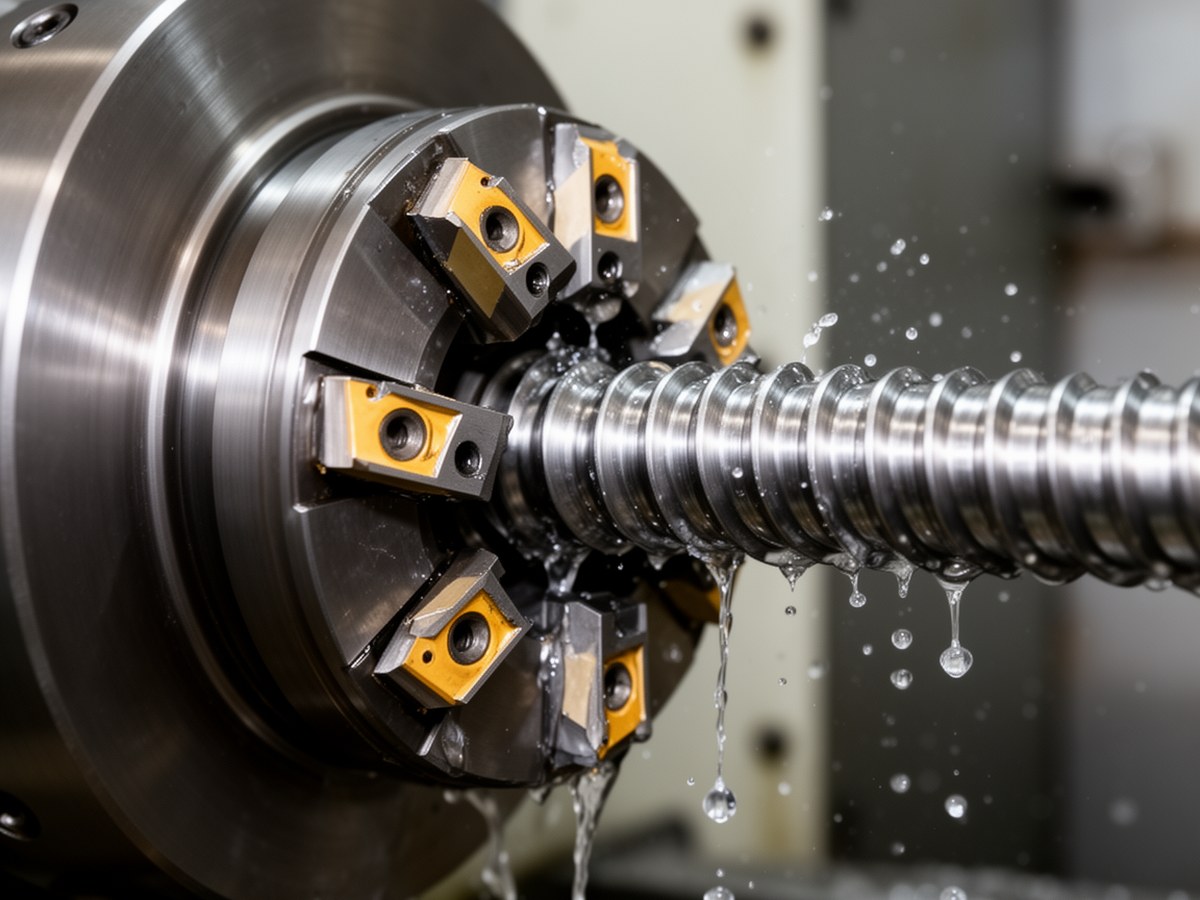

Вихревое нарезание резьбы
Демонстрация работы вихревой головки при обработке длинномерного вала.
Термическая и финишная обработка
Винты проходят термическую обработку для снятия внутренних напряжений и повышения износостойкости. Классическая схема состоит из объемной закалки и высокого отпуска (улучшения). Для сталей 40Х и 38ХМ температура закалки составляет 850–880°C с охлаждением в масле, после чего следует отпуск при 520–570°C.
На финишном этапе деталь шлифуют на резьбошлифовальных станках до шероховатости Ra 0,8–1,6. При необходимости поверхность полируют до Ra 0,4–0,8. Шлифовка убирает температурные поводки и выравнивает шаг резьбы.
Специфика длинномерных винтов
При изготовлении винтов длиннее двух-трех метров заготовка прогибается под собственным весом и усилием резца. Возникает вибрация, профиль искажается.
Подвижные и неподвижные люнеты поддерживают заготовку в зоне резания и компенсируют прогиб.
При интенсивном резании металл нагревается и удлиняется. Станки оснащают системами компенсации теплового расширения.
Перед чистовой обработкой длинные валы правят на гидравлических прессах. Прямолинейность контролируют по индикаторам.
Для передач длиннее шести метров применяют технологию прецизионной стыковки нескольких винтов с сохранением шага.
Контроль качества
Качество проверяют на всех этапах производства. Геометрию резьбы измеряют микрометрическим инструментом и калибрами. Шероховатость оценивают профилометрами.
Ответственные и высоконагруженные передачи проходят неразрушающий контроль (НК):
- Ультразвуковой контроль (УЗК): выявляет скрытые внутренние раковины и флокены в прокате.
- Магнитопорошковая дефектоскопия (МПД): обнаруживает поверхностные микротрещины от шлифовочных прижогов.
- Контроль твердости: стационарные и портативные твердомеры подтверждают правильность режимов термообработки.
