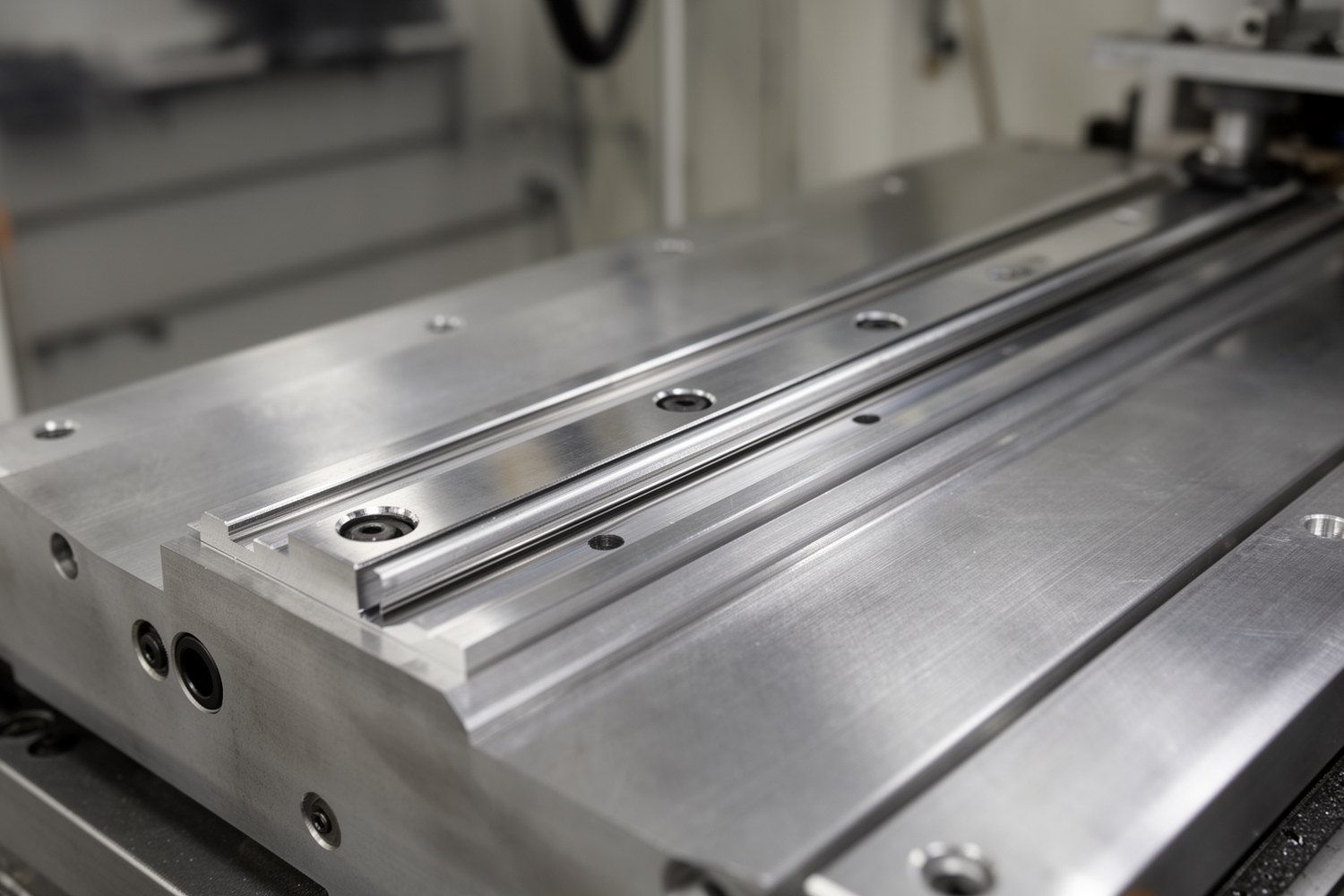

Качество монтажных поверхностей линейных направляющих влияет на точность перемещения, плавность хода и расчетный ресурс узла. Основание не является нейтральной опорой: рельс прижимается к нему крепежом и частично повторяет его плоскостность, прямолинейность и локальные дефекты. Поэтому стружка под рельсом, заусенец у отверстия или небольшой перекос базовой кромки могут привести к неравномерной нагрузке на тела качения.
- Типовая цепочка отказа выглядит так: дефект основания → деформация или перекос рельса → рост локальной нагрузки в каретке → увеличение трения, шума, вибраций и износа.
- Плоскостность монтажной плоскости, параллельность двух рельсов и шероховатость контактной зоны контролируют отдельно: это разные параметры, а не одно общее качество поверхности.
- Численные допуски нельзя назначать универсально. Рабочие значения задают по каталогу производителя направляющей, классу точности, длине рельса, схеме опирания и требуемой точности машины.
Что считается монтажной поверхностью линейной направляющей
В узле с профильными рельсовыми направляющими обычно есть несколько функциональных поверхностей. Их лучше разделять, потому что каждая задает свою часть геометрии и контролируется своими методами.
Монтажная плоскость
Опорная поверхность, на которую рельс устанавливается нижней гранью. Она воспринимает вертикальную составляющую нагрузки и задает высотное положение рельса по длине.
Боковая базовая поверхность
Продольная кромка или уступ, к которому рельс прижимается боковой гранью. Эта база влияет на прямолинейность рельса и положение оси перемещения в плане.
Упорная кромка
Жесткий уступ, бурт или штифтовая база, ограничивающая боковое смещение при затяжке и рабочих нагрузках. Ее высота и перпендикулярность должны соответствовать форме рельса.
Зоны под крепеж
Область вокруг резьбовых отверстий и посадочных мест винтов. Заусенцы, вытянутый металл и загрязнения здесь часто создают локальный подъем рельса.
Почему основание влияет на ресурс направляющей
Рельс линейной направляющей имеет высокую жесткость, но при затяжке винтов он все равно принудительно прижимается к основанию. Если монтажная плоскость имеет волнистость, локальные выступы или перепады высоты, рельс получает изгиб. Если боковая база непрямолинейна, рельс уводит в сторону. При двух параллельных рельсах такие отклонения дополнительно вызывают перекос каретки или портала.
Внутри каретки нагрузка должна распределяться между шариками или роликами предсказуемо. Деформация рельса меняет реальный преднатяг и смещает зоны контакта. Часть тел качения начинает работать с повышенной нагрузкой, а часть разгружается. В результате растут сопротивление перемещению, шум, вибрации, температура в зоне контакта и риск фреттинга между рельсом и основанием.
Если каретка перемещается туго только на отдельных участках хода, причина не всегда в самой направляющей. Часто это локальный дефект монтажной поверхности, ошибка параллельности или изменение геометрии при затяжке крепежа.
Ключевые параметры качества поверхности
Контроль монтажных поверхностей линейных направляющих обычно включает геометрию, микрогеометрию и чистоту контактной зоны. Для точных узлов эти параметры фиксируют в протоколе до установки рельса и сверяют после сборки.
| Параметр | Что показывает | На что влияет | Как обычно контролируют |
|---|---|---|---|
| Плоскостность монтажной плоскости | Отклонение опорной поверхности от идеальной плоскости | Изгиб рельса по высоте, изменение преднатяга, плавность хода | Поверочная линейка, индикатор, уровень, лазерная система, координатные измерения |
| Прямолинейность боковой базы | Отклонение базовой кромки от прямой линии | Боковой изгиб рельса и траектория движения каретки | Индикатор по базе, поверочная линейка, лазер, контрольная каретка |
| Параллельность рельсов | Согласованность положения двух направляющих по длине хода | Перекос портала, закусывание, рост нагрузки на каретки | Индикаторная стойка, контрольная плита, лазерная система, измерение по эталонной базе |
| Перпендикулярность баз | Связь опорной плоскости и бокового уступа | Корректность прижима рельса к базе и повторяемость монтажа | Угольник, индикатор, координатные измерения |
| Шероховатость | Микронеровности контактной поверхности | Фактическую площадь контакта, микроперемещения, риск фреттинга | Профилометр, эталоны шероховатости для предварительной оценки |
| Чистота и отсутствие выступов | Наличие стружки, краски, заусенцев, вмятин, окалины | Локальный подъем рельса, точечную деформацию, потерю параллельности | Визуальный осмотр, шабер, камень, индикаторная проверка, протирка контрольной салфеткой |
Слишком грубая поверхность ухудшает стабильность контакта и может ускорять микроперемещения под рельсом. При этом сама по себе низкая шероховатость не гарантирует правильный монтаж: поверхность также должна быть плоской, чистой и достаточно жесткой.
Типичные дефекты и их последствия
На практике ресурс часто сокращают не крупные ошибки обработки, а небольшие локальные дефекты. Они особенно опасны при длинных рельсах, высоком преднатяге, роликовых каретках и жестких портальных конструкциях, где узел плохо компенсирует геометрические ошибки.
| Дефект | Что происходит при монтаже | Вероятные признаки в работе | Последствия для ресурса |
|---|---|---|---|
| Стружка или абразив под рельсом | Рельс приподнимается в одной точке и изгибается при затяжке | Тугой ход на участке, шум, скачок усилия перемещения | Локальная перегрузка тел качения и дорожек |
| Заусенец вокруг отверстия | Крепежная зона становится точечной опорой вместо плоскости | Повторяющееся закусывание около винта | Ускоренный износ дорожек, потеря стабильности преднатяга |
| Слой краски или грунта на базе | Мягкий слой продавливается неравномерно | Уход геометрии после первых циклов работы | Ослабление крепежа, фреттинг, ухудшение параллельности |
| Неплоскостность основания | Рельс получает продольный изгиб | Волнообразное изменение усилия хода | Рост эквивалентной нагрузки и снижение расчетной долговечности |
| Непрямолинейная боковая база | Рельс прижимается к кривой кромке | Отклонение траектории, боковое нагружение каретки | Неравномерный износ и потеря точности позиционирования |
| Нарушенная параллельность двух рельсов | Каретки работают с внутренним перекосом | Закусывание, вибрации, повышенная нагрузка на привод | Сокращение ресурса кареток и крепежных соединений |
| Недостаточная жесткость основания | Геометрия уходит под нагрузкой или после обработки | Разные показания в свободном состоянии и под рабочей нагрузкой | Нестабильная точность, усталостные нагрузки, ускоренный износ |
| Неправильная последовательность затяжки | Рельс смещается или изгибается уже после выверки | Различие показаний до и после протяжки | Потеря исходной геометрии и повторяемости монтажа |
Если дефект обнаружен до монтажа, его не компенсируют силовой затяжкой рельса. Обычно поверхность очищают, снимают заусенцы, локально доводят, шабрят или отправляют основание на повторную обработку. После исправления выполняют повторный контроль именно той зоны, где был найден дефект.
Требования к монтажной поверхности на этапе проектирования
Требования к монтажной поверхности линейных направляющих должны появляться не только в протоколе контроля, но и в конструкторской и технологической документации. В КД задают базовые поверхности, высоту и форму уступов, допустимые радиусы сопряжений, требования к жесткости основания, материалу, термообработке при необходимости и доступу к крепежу. В технологической документации фиксируют способ обработки, контрольные базы, точки измерения и критерии приемки.
Это снижает риск, что монтажник получит формально обработанную площадку без понятных требований к плоскостности, прямолинейности базы и чистоте контактной зоны. Для длинных осей дополнительно учитывают коробление после механообработки, снятие внутренних напряжений и условия установки основания в составе машины.
| Когда требования ужесточают | Почему это важно |
|---|---|
| Высокий преднатяг кареток | Меньше способность узла компенсировать геометрические ошибки без роста нагрузки |
| Роликовые направляющие | Повышенная жесткость делает систему чувствительной к перекосу и неплоскостности |
| Длинный рельс | Накопленные отклонения по длине сильнее влияют на траекторию движения |
| Портальная схема | Ошибки параллельности могут вызывать перекос всей поперечины |
| Измерительная или прецизионная ось | Даже малые отклонения основания переходят в ошибку позиционирования |
| Высокая скорость перемещения | Неровный ход быстрее проявляется как вибрация, шум и нагрев |
Как задают допуски для монтажной базы
Допуски на монтажные поверхности нельзя корректно назначить одной таблицей для всех направляющих. На них влияют тип тел качения, класс точности, величина преднатяга, длина рельса, расстояние между рельсами, жесткость станины, схема крепления и требуемая точность рабочего органа. Для нормального промышленного узла и для измерительной оси требования к одной и той же направляющей могут отличаться.
В инженерной практике сначала выбирают серию направляющей и класс точности, затем проверяют требования производителя к высоте уступов, радиусам сопряжений, плоскостности опор, параллельности рельсов и моментам затяжки. Ориентировочные значения допустимы только на предварительной стадии проектирования; в рабочей документации их нужно заменить данными конкретного каталога или внутренним стандартом предприятия.
С обобщенными значениями вроде «плоскостность 0,01 мм/м» или «шероховатость Ra 0,8» лучше работать осторожно. Для одной серии это может быть достаточным уровнем, для другой недостаточным, а для грубого узла избыточным.
Контроль перед монтажом
Приемку поверхности лучше выполнять до распаковки и установки рельсов, чтобы не использовать направляющую как измерительный или правочный инструмент. Последовательность контроля должна быть простой, повторяемой и понятной для конструктора, технолога и монтажника. Для точных узлов основание, направляющие и измерительный инструмент выдерживают в одинаковых температурных условиях, чтобы не принять тепловое отклонение за ошибку обработки.
| Этап | Цель | Практические действия |
|---|---|---|
| Очистка | Убрать причины локального подъема | Удалить стружку, пыль, остатки СОЖ, консервационные составы, краску в зоне контакта |
| Снятие заусенцев | Исключить точечные опоры | Проверить отверстия, кромки уступов, резьбовые зоны; аккуратно снять выступы без завала базы |
| Визуальный осмотр | Найти явные дефекты до измерений | Проверить вмятины, риски, окалину, следы ударов, непрокрашенные и окрашенные контактные зоны |
| Контроль геометрии | Подтвердить плоскостность, прямолинейность и параллельность | Провести измерения выбранным средством с учетом длины рельса и требуемой точности узла |
| Контроль шероховатости | Оценить качество контакта рельса с основанием | Измерить профилометром или подтвердить соответствие технологическому процессу обработки |
| Документирование | Обеспечить повторяемый монтаж | Зафиксировать дату, средство измерения, точки контроля, фактические отклонения и решение о допуске к монтажу |

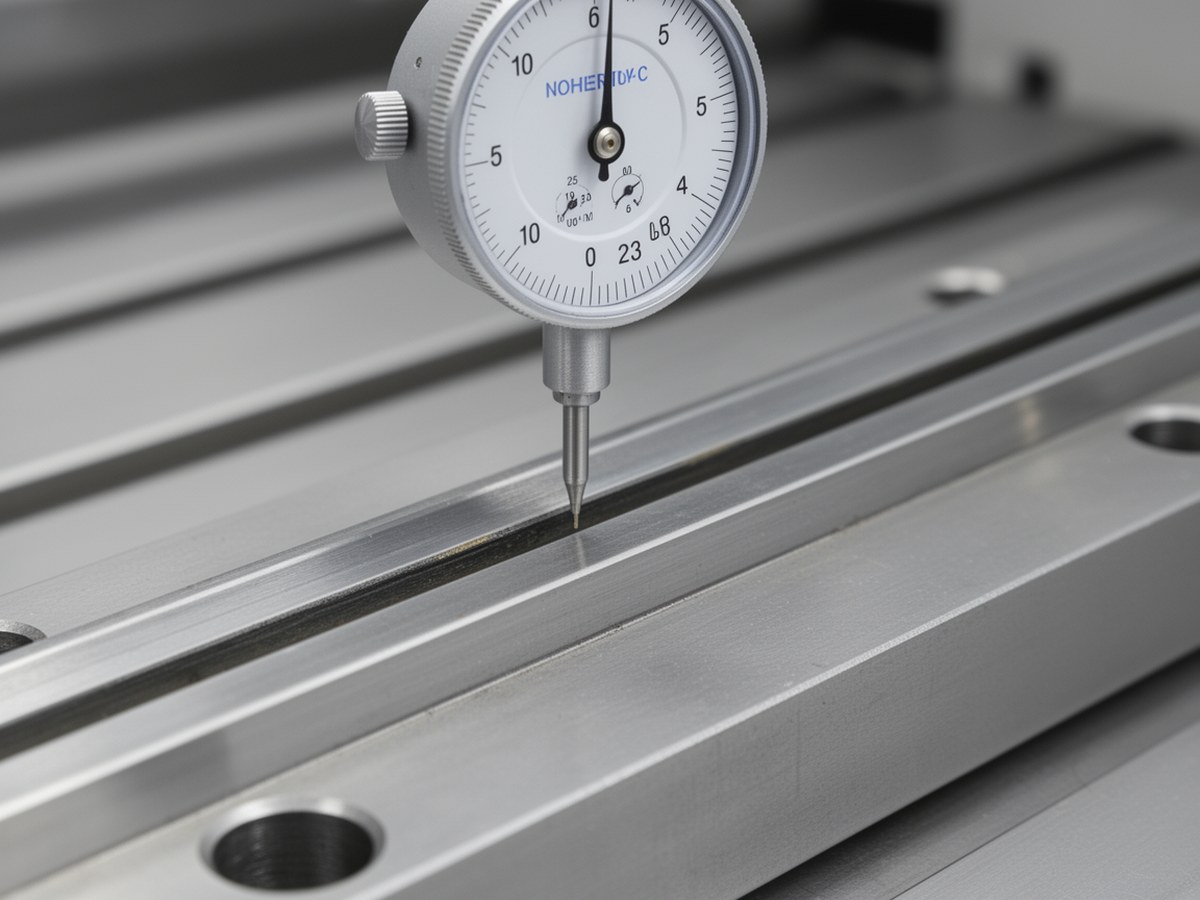

Контроль геометрии перед установкой
Фотография уместна рядом с практическим блоком приемки поверхности и проверки положения рельса.

Монтаж и проверка после затяжки
Даже хорошо подготовленная монтажная плоскость может дать плохой результат при ошибочной установке. Рельс обычно сначала выставляют по базовой кромке, затем предварительно подтягивают крепеж, проверяют положение и только после этого выполняют протяжку с заданным моментом. Последовательность затяжки часто задается производителем; если отдельного указания нет, применяют равномерную протяжку с контролем смещения рельса.
Прижим к боковой базе должен быть достаточным для повторяемого положения, но не должен превращаться в силовую правку рельса по дефектной кромке. После сборки проверяют параллельность второй направляющей, плавность перемещения кареток, изменение усилия хода по длине и отсутствие характерных участков закусывания.
- Момент затяжки должен соответствовать размеру винта, материалу основания, классу прочности крепежа и требованиям производителя.
- Если ход стал неравномерным, сначала проверяют загрязнения, заусенцы, параллельность и прижим к базе, а уже затем подозревают дефект направляющей.
Связь с расчетом долговечности
Расчетный ресурс линейной направляющей зависит от динамической грузоподъемности и эквивалентной нагрузки. Ошибки монтажной поверхности обычно не входят в расчет как простой универсальный коэффициент, но они увеличивают фактическую нагрузку на отдельные дорожки и тела качения. Поэтому влияние основания проявляется через рост эквивалентной нагрузки и ухудшение условий контакта.
Это упрощенная запись для пояснения принципа, а не замена каталожного расчета. L: расчетная долговечность в единицах, принятых методикой производителя; C: динамическая грузоподъемность; P: эквивалентная динамическая нагрузка; p: показатель степени для данного типа тел качения; K: совокупность корректирующих коэффициентов. Конкретные единицы, коэффициенты и порядок расчета берут из документации выбранной серии направляющих.
Формула показывает главное: если из-за перекоса, неплоскостности или неправильного преднатяга эквивалентная нагрузка P увеличивается, ресурс уменьшается нелинейно. Для шариковых направляющих часто используют показатель степени около 3, для роликовых, около 10/3, но эти значения также проверяют по методике производителя.
Эта оценка помогает понять чувствительность ресурса: увеличение эквивалентной нагрузки из-за ошибок монтажа может заметно сократить расчетную долговечность даже без видимых повреждений в первые часы работы.
Краткий инженерный вывод
Монтажные поверхности линейных направляющих нужно рассматривать как часть точной кинематической системы, а не как обычную площадку под крепеж. Плоскостность, параллельность, шероховатость, прямолинейность базовой кромки, жесткость основания и чистота контактной зоны определяют, сохранит ли рельс расчетную геометрию в собранном узле.
Рабочий порядок таков: задать требования в КД и технологии, проверить их по каталогу производителя, подготовить опорные и базовые поверхности, удалить локальные дефекты, измерить геометрию, установить рельсы с контролируемым моментом затяжки и оценить ход собранной оси. Это снижает риск скрытой перегрузки кареток и делает ресурс направляющей ближе к расчетному.
