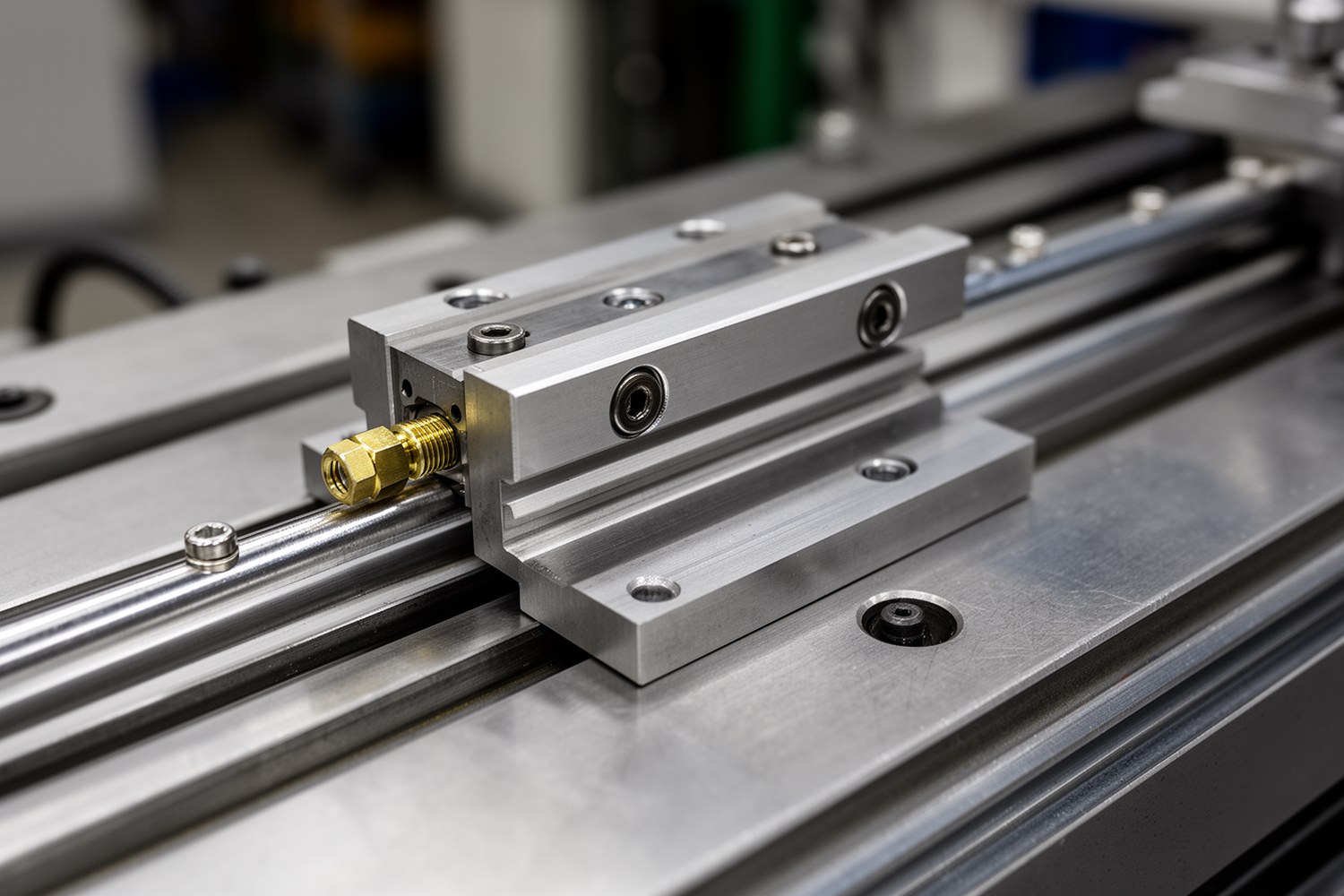

Чтобы продлить срок службы рельсовых направляющих, нужно управлять условиями их работы: точно выставить рельсы, не перегружать каретки, поддерживать правильную смазку, защищать узел от стружки, пыли и влаги, а также регулярно проверять признаки износа. Универсального срока службы для всех направляющих нет: ресурс зависит от серии, класса точности, преднатяга, нагрузки, скорости, среды и качества обслуживания.
- Профильные линейные направляющие чувствительны к перекосу базовых поверхностей и нарушению параллельности.
- Недостаток смазки ускоряет износ дорожек качения и тел качения, а избыток неподходящей смазки может повысить сопротивление движению.
- При высокой запыленности, наличии СОЖ, влаги или абразива защита линейных направляющих от пыли и стружки так же важна, как расчет нагрузки.
- Точные допуски, моменты затяжки, допустимые нагрузки и интервалы обслуживания берут из документации производителя.
Что влияет на срок службы направляющих
Рельсовые линейные направляющие работают как прецизионная система: рельс, каретка, дорожки качения, тела качения, уплотнения и смазочный материал должны сохранять расчетное положение относительно друг друга. Если один фактор выходит за пределы нормы, нагрузка распределяется неравномерно, растет контактное напряжение, и направляющие выходят из строя раньше срока.
| Фактор | Как влияет на ресурс | Что контролировать |
|---|---|---|
| Перекос рельсов | Создает дополнительные боковые нагрузки и неравномерный контакт | Параллельность, плоскостность, плавность хода каретки |
| Недостаточная смазка | Увеличивает трение и риск задиров на дорожках качения | Тип смазки, количество, интервал подачи, состояние смазочных каналов |
| Перегрузка | Снижает расчетную долговечность и может вызвать локальные вмятины | Эквивалентную нагрузку, моменты, ударные воздействия |
| Загрязнения | Работают как абразив и разрушают уплотнения | Скребки, защитные ленты, кожухи, регулярную очистку |
| Температура | Меняет вязкость смазки и вызывает тепловое расширение деталей | Рабочий диапазон смазки, компенсацию длинных рельсов, зазоры |
Типичные отказы и признаки износа
Износ линейных направляющих редко возникает мгновенно. Сначала обычно меняется звук, усилие перемещения или равномерность хода. Эти признаки полезно фиксировать при плановом осмотре, особенно на станках с ЧПУ, упаковочных линиях, портальных системах и оборудовании с высокой повторяемостью движения.
| Отказ или дефект | Внешние признаки | Вероятные причины |
|---|---|---|
| Износ дорожек качения | Шум, рост сопротивления, потеря точности позиционирования | Недостаточная смазка, перегрузка, абразивные частицы |
| Коррозия | Рыжие пятна, потемнение смазки, неровный ход | Влага, агрессивная среда, неподходящая консервация при простое |
| Бринеллирование | Локальные вмятины, периодические толчки при перемещении | Ударная нагрузка, вибрация на неподвижной каретке, превышение статической нагрузки |
| Фреттинг | Темная пыль, микроповреждения в зоне контакта, шум при малых ходах | Вибрации, малые колебательные перемещения, слабая смазочная пленка |
| Разрушение уплотнений | Попадание грязи внутрь каретки, выдавливание загрязненной смазки | Стружка, неправильная очистка, химически несовместимая среда |
| Потеря преднатяга или люфт | Биение, нестабильная точность, стук при реверсе | Износ тел качения, повреждение дорожек, ослабление крепежа или деформация базы |
Монтаж и выравнивание
Правильный монтаж остается одним из главных способов увеличить ресурс направляющих. Даже качественная каретка быстро изнашивается, если рельс установлен на грязную базу, притянут с перекосом или работает в паре со вторым рельсом без контроля параллельности.
- Проверить базовые поверхности: удалить стружку, пыль, следы старого герметика, заусенцы и локальные забоины.
- Сверить плоскостность, прямолинейность и высоту опорных полок с требованиями производителя направляющей.
- Установить базовый рельс по опорной кромке или измерительной базе, выполнить предварительную затяжку крепежа.
- Затягивать винты по рекомендованной последовательности, постепенно повышая момент, чтобы не деформировать рельс.
- Выставить второй рельс по каретке, индикатору, поверочной линейке или другой принятой на производстве методике контроля.
- Проверить ход по всей длине: каретка не должна закусывать, менять усилие или создавать периодический шум.
- Для длинных рельсов учитывать тепловое расширение, стыки, компенсационные зазоры и рекомендации по фиксации концов.
Типичные ошибки монтажа
- Установка рельса на загрязненную или поврежденную базовую поверхность.
- Компенсация перекоса затяжкой крепежа вместо исправления геометрии основания.
- Отсутствие контроля параллельности второго рельса по всей рабочей длине.
- Перетяжка винтов или применение крепежа неподходящего класса прочности.
- Проверка хода только на коротком участке вместо полного перемещения каретки.
Рабочий момент затяжки выбирают по паспорту серии, классу прочности винта, материалу основания и состоянию резьбы. Ориентировочные расчетные формулы для крепежа не заменяют данные производителя направляющей и крепежа.
Контроль геометрии при установке

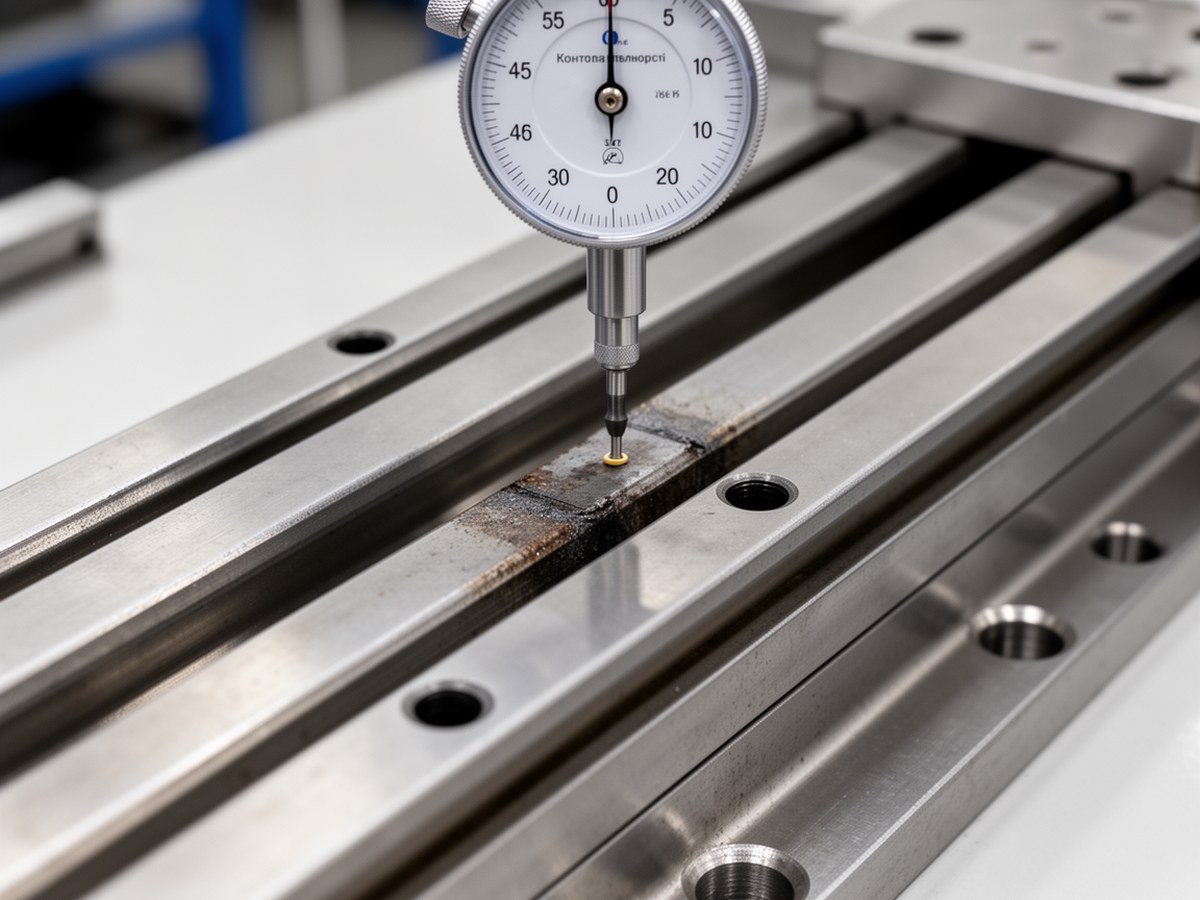

Изображение уместно после описания последовательности монтажа и проверки хода каретки.
Нагрузка, преднатяг и режим движения
Расчетная долговечность направляющей связана с нагрузкой нелинейно: небольшое превышение нагрузки может заметно снизить ресурс, особенно при ударных воздействиях и моментах от консольной массы. Учитывают не только вес перемещаемого узла, но и ускорения, торможения, плечи приложения силы, вибрацию и перекосы.
Преднатяг повышает жесткость и уменьшает люфт, но одновременно увеличивает сопротивление движению и внутренние контактные напряжения. Поэтому высокий преднатяг оправдан не всегда: для точного станочного узла он может быть нужен, а для легкой автоматизации с высокой скоростью может привести к лишнему нагреву и износу.
Короткие ходы и вибрация
При малых возвратно-поступательных перемещениях смазочная пленка может не успевать равномерно распределяться по дорожкам качения. Если узел дополнительно стоит под вибрацией, возрастает риск фреттинга и локального бринеллирования. Для таких режимов особенно важны корректный преднатяг, подходящая смазка и периодическая проверка участков, где каретка чаще всего останавливается.
Расчет ресурса и данные производителя
Ресурс линейных направляющих оценивают по методике производителя. В расчете используют динамическую грузоподъемность C, эквивалентную динамическую нагрузку P, тип тел качения, преднатяг, рабочие моменты, коэффициенты условий эксплуатации и требуемую надежность. Нагрузки и моменты не подставляют в одну универсальную формулу: их приводят к эквивалентной нагрузке по каталожным правилам конкретной серии.
L = (C / P)p · K
Где L означает базовую расчетную долговечность, C показывает динамическую грузоподъемность, P обозначает эквивалентную динамическую нагрузку, p зависит от типа тел качения, K включает поправочные коэффициенты условий работы. Формула показывает зависимость ресурса от нагрузки, но точные обозначения, единицы измерения и коэффициенты нужно брать из документации производителя.
Универсальные сроки в часах или километрах применять рискованно. Один и тот же узел может работать по-разному в чистом измерительном оборудовании, на деревообрабатывающем станке, в зоне СОЖ или в короткоходном механизме с вибрацией.
Смазка направляющих
Смазка снижает трение, разделяет металлические поверхности, уменьшает риск коррозии и помогает вывести мелкие загрязнения из зоны контакта. Для рельсовых линейных направляющих применяют пластичные смазки или масла. Выбор зависит от скорости, нагрузки, температуры, ориентации узла, требований к чистоте и доступности точек обслуживания.
| Смазочный материал | Когда применяют | Ограничения |
|---|---|---|
| Пластичная смазка | Стандартные узлы, вертикальные и открытые направляющие, зоны с умеренным загрязнением | Может повышать сопротивление при низкой температуре и высокой скорости |
| Масло | Высокие скорости, централизованная смазка, частая дозированная подача | Требует контроля утечек и стабильной подачи к каретке |
| Смазка для влажной среды | Оборудование рядом с мойкой, СОЖ, конденсатом или наружной влажностью | Нужна совместимость с уплотнениями и материалами узла |
| Пищевые и чистые смазки | Пищевые производства, фармацевтика, чистые помещения | Подбираются по отраслевым требованиям и допускам производителя |
| Высокотемпературные составы | Узлы рядом с печами, сушками, нагретыми зонами оборудования | Нужно учитывать изменение вязкости и срок службы смазки при температуре |
При обслуживании нельзя смешивать несовместимые смазки. Перед переходом на другой состав узел очищают по инструкции производителя, иначе загуститель, базовое масло или присадки могут вступить в нежелательную реакцию. Признаки неправильного количества или состояния смазки: сухой металлический блеск дорожек, потемнение, комки, сильное выдавливание через уплотнения, рост температуры каретки и неравномерный ход.
T = min(Ttime, S / v)
Ориентировочный интервал смазки можно ограничивать по времени работы Ttime или по пробегу S при средней скорости v. Значения S и Ttime должны задаваться производителем или внутренним регламентом после наблюдения за фактическим состоянием узла.
Защита от загрязнений, влаги и коррозии
В пыльных и влажных зонах защита направляющей часто влияет на ресурс сильнее, чем номинальная грузоподъемность. Абразивная пыль, металлическая стружка, древесная мука и засохшая СОЖ нарушают работу уплотнений, попадают в смазку и повреждают дорожки качения.
| Условие эксплуатации | Рекомендуемая защита | Что проверять |
|---|---|---|
| Металлическая стружка | Скребки, защитные ленты, телескопические кожухи | Залипание стружки, повреждение кромок скребка, целостность ленты |
| Древесная или композитная пыль | Гофрозащита, щетки, регулярная аспирация зоны | Накопление пыли в складках, сухой ход, потемнение смазки |
| СОЖ и влага | Уплотнения повышенной защиты, антикоррозионное покрытие, правильная ориентация узла | Следы ржавчины, эмульсию в смазке, застой жидкости на рельсе |
| Чистое производство | Минимальное выделение смазки, совместимые материалы, закрытые контуры подачи | Вынос смазки, частицы износа, соответствие требованиям чистоты |
| Длительный простой | Консервационная смазка, защита от конденсата, периодический контроль | Пятна коррозии, высыхание смазки, следы фреттинга от вибрации |
Очистка должна удалять загрязнения снаружи, не загоняя абразив под уплотнения. Нежелательно продувать каретку сжатым воздухом так, чтобы пыль и стружка попадали внутрь зоны качения.
Диагностика и обслуживание
Обслуживание рельсовых направляющих лучше привязывать к условиям работы, а не к единому календарному сроку. Интервал выбирают по паспорту, фактическому пробегу, часам работы, загрязненности зоны, скорости ухудшения смазки и результатам предыдущих осмотров.
| Условия | Как выбирать интервал осмотра | Что включать в обслуживание |
|---|---|---|
| Чистое помещение, низкая нагрузка | По паспорту и плану участка; можно увеличивать только после стабильных осмотров | Контроль плавности хода, смазки, крепежа и следов коррозии |
| Обычное производство, средняя нагрузка | По времени работы или пробегу, с корректировкой по состоянию смазки | Очистка, пополнение смазки, проверка шума, люфта и крепежа |
| Пыль, стружка, СОЖ, влажность | Сокращать относительно паспортного базового интервала при быстром загрязнении | Очистка внешних поверхностей, проверка уплотнений, скребков, лент и кожухов |
| Удары, вибрации, короткие ходы | Назначать по результатам контроля шума, люфта, фреттинга и состояния крепежа | Проверка участков остановки каретки, преднатяга, крепежа и локальных вмятин |
При диагностике фиксируют усилие перемещения, шум, вибрацию, следы коррозии, состояние смазки, люфт, равномерность хода, температуру кареток и состояние крепежа. Если изменение проявляется только на определенном участке рельса, вероятны локальный дефект дорожки, загрязнение, перекос или ошибка базы.
Когда обслуживание уже не поможет
Повторная смазка и очистка помогают только до тех пор, пока не нарушена геометрия рабочих поверхностей. При глубоких задирах, выкрашивании, раковинах коррозии, разрушении каретки, заметной потере преднатяга или деформации базы требуется дефектация. Решение о ремонте или замене принимают с учетом точности узла, доступности запасных частей и требований к безопасности оборудования.
Чего не делать
- Не ставить рельс на грязную, забитую или непроверенную базовую поверхность.
- Не смешивать смазки без проверки совместимости и очистки узла.
- Не продувать загрязнения внутрь каретки и под уплотнения.
- Не компенсировать перекос второго рельса усилием затяжки.
- Не продолжать работу при резком росте шума, люфта или сопротивления ходу без диагностики.
Чек-лист для эксплуатации
- Перед монтажом проверить чистоту базы, отсутствие заусенцев и соответствие геометрии требованиям производителя.
- Использовать крепеж нужного класса прочности и затягивать его в заданной последовательности с контролем момента.
- После установки проверить плавность хода каретки по всей длине рельса без закусывания и скачков усилия.
- Сверить фактическую нагрузку, моменты и преднатяг с расчетом, особенно при консольных узлах и резких ускорениях.
- Применять смазку, совместимую с условиями работы, уплотнениями и ранее использованным составом.
- Не допускать сухого хода, загрязненной смазки и забитых смазочных каналов.
- Проверять защитные элементы: скребки, уплотнения, ленты, кожухи и гофрозащиту.
- Отмечать в журнале рост шума, вибрации, усилия перемещения, люфта и появление следов коррозии.
- При повреждении дорожек качения, глубокой коррозии или потере геометрии проводить дефектацию и рассматривать замену, а не только повторную смазку.
Практический способ продлить срок службы направляющих состоит в том, чтобы поддерживать расчетные условия работы с первого дня: точная база, правильная смазка, защита от среды и понятный регламент осмотра. Поздний ремонт не всегда способен восстановить точность рельса и каретки.
