Класс точности ОПУ подбирают по допустимому биению, зазорам, моменту трения, плавности хода и точности позиционирования. Несущую способность при этом считают отдельно.
Коротко главное
- Класс точности ОПУ отвечает за геометрию и качество вращения. Типоразмер и несущую способность проверяют отдельным расчетом.
- Точность собранного узла зависит не только от самого ОПУ, но и от плоскостности опор, жесткости рамы, соосности, затяжки крепежа, смазки и монтажных деформаций.
- Каталожные допуски нужно сверять с конкретным исполнением: типом тел качения, зубчатым венцом, преднатягом, зазором и требованиями к монтажной базе.
Класс точности опорно-поворотного устройства выбирают по тому, насколько точно узел должен вращаться и позиционироваться под рабочей нагрузкой. Для кранов, манипуляторов, поворотных столов, робототехники и строительной техники важны не только грузоподъемность ОПУ, но и радиальное, осевое и торцевое биение, зазор, момент трения, жесткость и стабильность вращения после монтажа.
- Класс точности ОПУ не заменяет расчет несущей способности и ресурса.
- Минимально достаточный класс выбирают по требованиям механизма, нагрузкам, допустимому биению и каталожным допускам.
- Высокоточное ОПУ не исправит перекос рамы, слабую опору, неправильную смазку или неравномерную затяжку болтов.

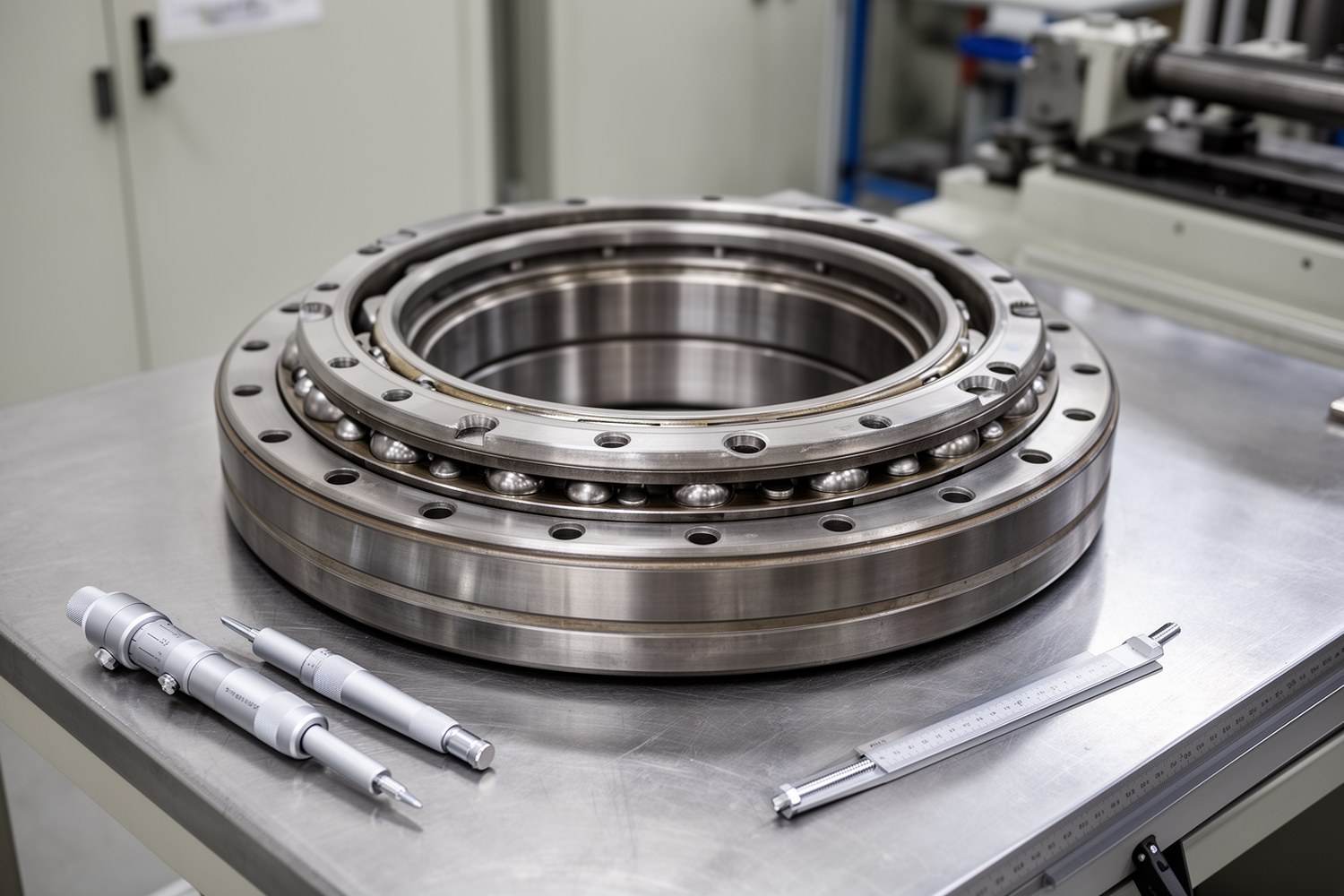

Что означает класс точности ОПУ
Опорно-поворотное устройство, или ОПУ, это подшипниковый узел большого диаметра, который соединяет неподвижное основание с поворотной частью машины. Узел воспринимает осевые, радиальные и опрокидывающие нагрузки и при этом сохраняет возможность вращения. В каталогах такой узел также может называться поворотным подшипником или поворотным кругом.
Класс точности ОПУ описывает не грузоподъемность напрямую, а набор нормируемых геометрических и эксплуатационных параметров. Обычно в него входят биения колец, точность посадочных поверхностей, зазор в дорожках качения, момент проворачивания и плавность хода. Чем жестче требования к позиционированию рабочего органа, тем внимательнее нужно проверять эти параметры.
Обозначения классов точности и предельные значения зависят от производителя, серии изделия и применяемого стандарта. Условные обозначения вроде P0, P1, P2, P3, P4 или P5 можно использовать как пример градации, но не как универсальную норму для всех опорно-поворотных устройств.
Какие параметры точности учитывать
При выборе класса точности ОПУ нужно смотреть не на одно значение, а на сочетание параметров. В механизме с длинной стрелой небольшое биение на кольце может давать заметное отклонение на конце рабочего органа. В поворотном столе или роботизированном узле критичнее повторяемость положения, плавность хода и стабильный момент трения.
| Параметр | Что показывает | На что влияет |
|---|---|---|
| Радиальное биение | Отклонение вращающегося кольца в радиальном направлении | Соосность, вибрации, точность наведения, износ зубчатого зацепления |
| Осевое биение | Перемещение кольца вдоль оси вращения | Стабильность высоты рабочей плоскости, перекос платформы, точность подачи |
| Торцевое биение | Отклонение торцевой поверхности при вращении | Плавность поворота стола, равномерность контакта с сопряженными деталями |
| Зазор | Свободный ход между кольцами и телами качения | Люфт, ударные перемещения, точность позиционирования под переменной нагрузкой |
| Момент трения | Усилие, необходимое для начала и поддержания вращения | Подбор привода, плавность пуска, нагрев, энергопотребление |
| Посадочные поверхности | Плоскостность, параллельность и концентричность баз | Фактическое биение узла после установки |
Момент трения и момент проворачивания нельзя оценивать отдельно от исполнения ОПУ. На них влияют преднатяг или рабочий зазор, тип и вязкость смазки, температура, состояние уплотнений, загрязнение, нагрузка на дорожки качения и монтажная деформация колец. Поэтому каталожное значение проверяют вместе с условиями сборки и режимом работы привода.
Как связать биение с отклонением рабочего органа
Биение ОПУ оценивают через ошибку, которую оно создает в рабочей точке механизма. Чем больше расстояние от оси вращения до конца стрелы, инструмента или края стола, тем заметнее становится одно и то же угловое отклонение.
Расчетный принцип простой: сначала определяют допустимое отклонение рабочего органа, затем пересчитывают его к зоне ОПУ с учетом плеча, жесткости конструкции и направления нагрузки. Для длинной стрелы или манипулятора малое угловое смещение может дать миллиметры отклонения на конце, тогда как для короткого поворотного стола то же биение может быть некритичным.
Упрощенно для малых углов используют связь: отклонение на конце примерно равно угловой ошибке, умноженной на плечо. Но такая оценка не заменяет расчет жесткости рамы, люфта привода, деформации крепежа и проверки фактического биения после монтажа.
Чем класс точности отличается от типоразмера
Выбор типоразмера ОПУ показывает, выдержит ли узел заданные нагрузки и обеспечит ли требуемый ресурс. Выбор класса точности отвечает на другой вопрос: будет ли узел вращаться и позиционироваться с допустимыми отклонениями. Эти задачи связаны, но проверяются по разным каталожным данным.
- Несущая способность проверяется по осевой и радиальной нагрузке, опрокидывающему моменту, статической и динамической грузоподъемности, ресурсу дорожек качения и прочности крепежа.
- Геометрическая точность проверяется по биению, зазорам, моменту проворачивания, плавности вращения, точности базовых поверхностей и требованиям к позиционированию механизма.
ОПУ большого типоразмера может иметь обычную точность, если оно рассчитано на тяжелую строительную машину с невысокими требованиями к позиционированию. И наоборот, компактный поворотный стол может требовать повышенной точности при относительно малых нагрузках.
Факторы выбора класса точности
Класс точности ОПУ выбирают по условиям конкретного механизма. На решение влияют назначение узла, допустимая ошибка позиционирования, характер нагрузки, скорость вращения, вибрации, температура, запыленность, влажность, режим смазки и доступность обслуживания.
| Фактор | Инженерное влияние | Что проверить |
|---|---|---|
| Точность позиционирования | Задает допустимое биение и люфт | Отклонение на рабочем органе, повторяемость, сектор работы |
| Динамические нагрузки | Ускоряют износ и усиливают вибрации | Пуски, торможения, ударные режимы, переменный момент |
| Скорость вращения | Повышает требования к балансировке, плавности и моменту трения | Обороты, длительность вращения, тепловой режим |
| Среда эксплуатации | Влияет на смазку, коррозию, загрязнение дорожек качения | Пыль, влага, температура, защитные уплотнения |
| Жесткость рамы | Может исказить геометрию даже точного ОПУ | Плоскостность, прогиб, распределение болтовых усилий |
| Привод и зубчатый венец | Биение и люфт влияют на зацепление, шум, износ редуктора и равномерность хода | Радиальное биение венца, боковой зазор, соосность привода, требования к редуктору |
| Обслуживание | Определяет стабильность параметров во времени | Регламент смазки, контроль крепежа, периодические измерения |
Алгоритм выбора класса точности
Практический выбор удобно вести от требований механизма к каталожной проверке. Сначала фиксируют функциональные ограничения, затем рассчитывают нагрузки, после этого задают допустимые биения и момент трения с запасом.
- Определить назначение узла: кран, манипулятор, экскаватор, поворотный стол, роботизированная ось, измерительный или станочный узел.
- Задать допустимую ошибку позиционирования, люфт, биение рабочей плоскости и требования к плавности вращения.
- Рассчитать осевую нагрузку, радиальную нагрузку и опрокидывающий момент для рабочих и предельных режимов.
- Проверить требования к приводу и зубчатому зацеплению: радиальное биение венца, боковой зазор, соосность редуктора, допустимый люфт и момент пуска.
- Выбрать коэффициент запаса с учетом ударов, вибраций, температуры, загрязнения и режима обслуживания.
- Пересчитать функциональные допуски в требуемые параметры ОПУ.
- Сверить значения с каталогом производителя и выбрать минимально достаточный класс точности.
- Отдельно проверить типоразмер, ресурс, крепеж, смазку и монтажные поверхности.
Осевая нагрузка: F_a = (m_п + m_н) · g + F_доп, где F_a обозначает расчетную осевую нагрузку, m_п обозначает массу поворотной части, m_н обозначает массу полезной нагрузки, g обозначает ускорение свободного падения, F_доп обозначает дополнительные осевые воздействия.
Радиальная нагрузка: F_r определяют как расчетную сумму горизонтальных воздействий для выбранного режима работы. В нее могут входить силы от ветра, инерции при разгоне и торможении, усилия привода, боковые технологические нагрузки и реакции от рабочего органа. Если силы действуют в разных направлениях, их сводят в расчетную равнодействующую или проверяют несколько неблагоприятных сочетаний.
Опрокидывающий момент: M_опрок = F · L, где F обозначает расчетную силу, L обозначает плечо приложения. Для стрел, манипуляторов и консольных платформ этот параметр часто определяет выбор типоразмера и жесткости узла.
Требуемое биение: δ_треб = δ_доп / K. Требуемое радиальное, осевое или торцевое биение задают через функционально допустимое отклонение δ_доп и коэффициент запаса K. Чем тяжелее условия, тем выше запас.
Момент трения: M_тр.треб ≤ M_тр.доп / K. Допустимый момент трения проверяют с учетом привода, режима пуска, температуры смазки, уплотнений, преднатяга, зазора и эксплуатационного запаса.
Формулы дают расчетную основу, но не заменяют каталожную проверку. Для конкретной серии ОПУ нужно сверять допустимые нагрузки, радиальное, осевое и торцевое биение, зазор или преднатяг, момент проворачивания, требования к монтажной базе и болтовому соединению.
Что смотреть в каталоге производителя
Каталог нужен не только для выбора условного класса. Проверяют конкретные допуски ОПУ и ограничения для выбранного исполнения.
- Тип ОПУ: шариковое, роликовое, однорядное, многорядное, комбинированное.
- Исполнение по зазору: зазорное, с уменьшенным зазором, с преднатягом или беззазорное.
- Наличие зубчатого венца, его расположение, радиальное биение, требования к зацеплению и смазке.
- Каталожные допуски на радиальное, осевое и торцевое биение.
- Момент проворачивания в исходном состоянии и условия, при которых он указан.
- Требования к плоскостности, параллельности и шероховатости монтажных поверхностей.
- Допустимые осевые, радиальные и моментные нагрузки, ресурсные коэффициенты и ограничения по скорости.
- Схему затяжки крепежа, класс прочности болтов и требования к повторному контролю.
Ориентировочные области применения
Ниже приведена справочная логика выбора уровня точности. Она не заменяет обозначения в каталоге производителя и не должна использоваться как жесткая классификация. Один и тот же тип техники может требовать разного уровня точности в зависимости от длины плеча, режима управления, скорости и требований к повторяемости.
| Уровень требований | Типичные механизмы | Что обычно важно |
|---|---|---|
| Обычная точность | Экскаваторы, сельскохозяйственная и строительная техника, простые поворотные платформы | Несущая способность, стойкость к загрязнению, ресурс, крепеж |
| Повышенная точность | Краны, манипуляторы, мобильные установки, промышленные поворотные столы | Умеренное биение, контролируемый зазор, устойчивость под моментной нагрузкой |
| Высокая точность | Робототехника, автоматизированные линии, точные позиционные оси | Повторяемость, плавность хода, стабильный момент трения, малый люфт |
| Прецизионный уровень | Станочные, измерительные и специальные поворотные узлы | Минимальные биения, точность посадочных поверхностей, температурная стабильность |
Короткий пример выбора
Для поворотной платформы строительной машины с малой скоростью вращения основными ограничениями обычно становятся несущая способность, опрокидывающий момент, ударные нагрузки, защита от загрязнения и контроль крепежа. Класс точности выбирают так, чтобы биение и люфт не мешали управлению, но без перехода к прецизионному исполнению, если рабочий орган не требует высокой повторяемости.
Для роботизированной оси или точного поворотного стола подход другой. Даже при меньших нагрузках проверяют повторяемость, плавность хода, малый момент трения, стабильность преднатяга и влияние биения на удаленную рабочую точку. Здесь повышение класса точности может быть оправдано, но только после проверки жесткости рамы, привода и монтажных поверхностей.
Монтаж и фактическая точность узла
Класс точности ОПУ относится к изделию, но фактическая точность механизма формируется после установки. Если опорная поверхность имеет неплоскостность, рама прогибается, отверстия не соосны или болты затянуты неравномерно, биение и момент вращения могут выйти за расчетные пределы даже при правильно выбранном классе.
Особенно критичны плоскостность верхней и нижней опор, параллельность баз, жесткость сварной рамы, состояние посадочных поясков, чистота поверхностей и последовательность затяжки крепежа. Для крупных ОПУ монтажная деформация иногда сильнее влияет на точность, чем разница между соседними классами.
Когда повышение класса точности не поможет
Более точное ОПУ не всегда устраняет проблему точности узла. Перед переходом на более дорогой класс нужно проверить причины, которые находятся вне самого изделия:
- слабая или деформированная рама;
- перекос монтажной базы;
- загрязнение посадочных поверхностей;
- неравномерная затяжка крепежа;
- неверный тип ОПУ для заданной нагрузки;
- недостаточная или неподходящая смазка;
- люфт в приводе, редукторе или зубчатом зацеплении;
- несоответствие фактического режима работы расчетному.
Контроль после установки
После монтажа ОПУ желательно провести приемочный контроль. Он подтверждает, что расчетный класс точности сохранен в собранном узле, а не только в паспорте изделия. Точки измерений и методика должны соответствовать конструкторской документации, паспорту изделия или инструкции производителя.
- Индикаторные измерения. Радиальное, осевое и торцевое биение проверяют индикатором часового типа или электронным датчиком при медленном равномерном повороте. Точки измерений фиксируют в протоколе.
- Плавность хода. Узел проворачивают без рывков и заеданий. Нестабильное усилие может указывать на перекос, загрязнение, локальное повреждение дорожек или ошибку затяжки.
- Момент проворачивания. Момент сравнивают с проектным или каталожным значением с учетом температуры, смазки, уплотнений, преднатяга и установленного привода.
- Повторная проверка. После обкатки и первых рабочих циклов проверяют крепеж, биение, люфт и состояние смазки. Для ответственных узлов результаты хранят как базовую точку диагностики.

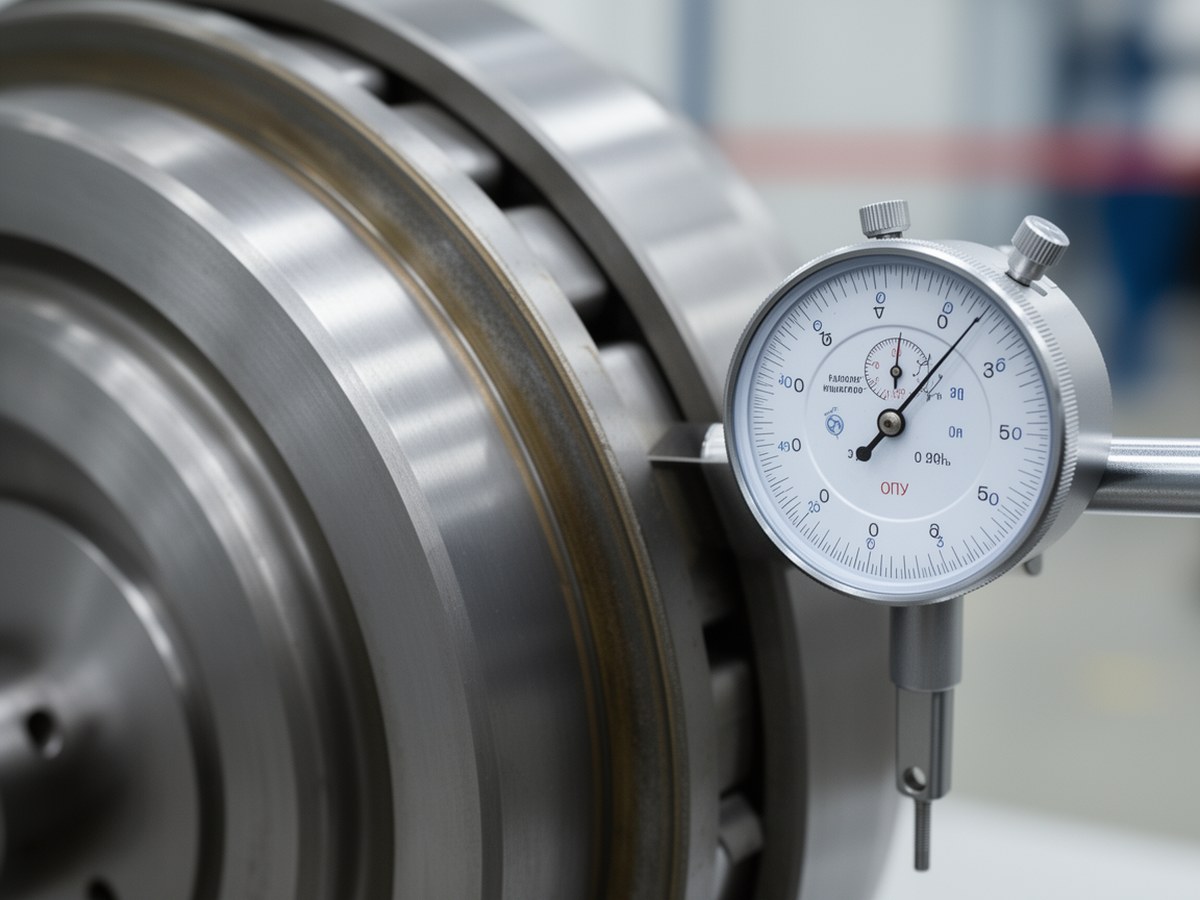

Проверка биения после монтажа
Изображение уместно рядом с описанием индикаторных измерений и приемочного контроля.
Типичные ошибки при выборе
| Ошибка | Почему опасна | Как корректнее |
|---|---|---|
| Выбор только по грузоподъемности | Узел выдерживает нагрузку, но не обеспечивает нужное биение или повторяемость | Параллельно проверять класс точности, зазор и момент трения |
| Завышение класса без расчета | Растет стоимость, но проблема может быть в раме, приводе или монтаже | Искать минимально достаточный класс по требованиям узла |
| Копирование условной шкалы классов | Обозначения у разных производителей могут не совпадать | Сверять конкретные допуски в каталоге и паспорте изделия |
| Игнорирование ударных нагрузок | Возникают локальные перегрузки, рост люфта и повреждение дорожек | Учитывать динамику, коэффициент запаса и режим работы |
| Отсутствие контроля монтажа | Фактическое биение отличается от расчетного | Проверять плоскостность, затяжку, момент проворачивания и биение после установки |
Краткий вывод
Класс точности ОПУ выбирают по требованиям к работе механизма: допустимому биению, люфту, моменту трения, плавности вращения и точности позиционирования. Нагрузочную способность, ресурс и типоразмер рассчитывают отдельно, хотя они влияют на итоговое решение. Надежный выбор строится на расчете нагрузок, проверке каталожных допусков, оценке монтажной базы и контроле собранного узла после установки.
