Если коротко: выбор направляющих для ЧПУ станка начинают с расчетной схемы, затем проверяют жесткость, ресурс и точность, и только затем назначают преднатяг, класс точности и допуски монтажа. Такой порядок снижает риск люфта, вибраций и преждевременного износа.
- Ориентируйтесь на радиальные, осевые и моментные нагрузки одновременно.
- Профильные рельсовые направляющие часто применяют на точных и нагруженных осях при корректной геометрии базы.
- Слабая база и неверный преднатяг могут снизить ресурс даже при правильном типоразмере.
Ключевые термины
| Термин | Краткое определение | Практический смысл |
|---|---|---|
| Жесткость | Сопротивление узла упругим деформациям под нагрузкой | Определяет прогиб, вибрации и стабильность резания |
| Люфт оси ЧПУ | Обратимый свободный ход при смене направления | Влияет на точность контура и реверс |
| Повторяемость позиционирования | Разброс повторных подходов в одну точку | Критична для серийной обработки |
| Прямолинейность | Отклонение траектории от идеальной прямой | Влияет на геометрию детали по длине хода |
| Статическая и динамическая грузоподъемность | C0 и C из каталога, для покоя и ресурса | Проверяются совместно, не взаимозаменяемы |
| Допустимая рабочая нагрузка | Нагрузка в эксплуатации с учетом коэффициента запаса | Должна быть ниже расчетных пределов каталога |
Задача выбора направляющих: что нужно определить до подбора
Перед тем как выбирать направляющие для ЧПУ станка, зафиксируйте исходные данные по оси. Без этого сравнение решений будет формальным.
| Входные данные | Что указывать | Как влияет на выбор |
|---|---|---|
| Масса подвижной части | кг, с инструментом и оснасткой | Определяет базовую радиальную нагрузку и инерцию |
| Силы процесса | Fr, Fa в Н, рабочие пики | Влияет на эквивалентную нагрузку и ресурс |
| Моменты | Mx, My, Mz в Н·м | Критично для разнесения кареток и базы |
| Кинематика | Ход, скорость (м/мин), ускорение (м/с²) | Определяет динамическую составляющую и нагрев |
| Точность | Повторяемость позиционирования, прямолинейность, допуск детали | Определяет класс точности и преднатяг |
| Среда | Пыль, СОЖ, температура, режим работы | Определяет тип уплотнений, смазку и ТО |
Практический ориентир: если точность и жесткость критичны, закладывайте запас по динамической грузоподъемности и моментной устойчивости, а не только по массе нагрузки.
Типы направляющих для ЧПУ и где они уместны
Ниже сравниваются линейные направляющие для ЧПУ по четырем ключевым критериям подбора.
Важно: «полированные валы» и «линейные втулки/подшипники» в большинстве проектов работают как единая система «вал + втулка». В таблице они разделены, чтобы отдельно показать вклад вала (жесткость и прогиб) и втулки (люфт, трение, ресурс).
| Тип | Нагрузка и жесткость | Точность и люфт | Ресурс | Чувствительность к загрязнению | Монтаж и обслуживание |
|---|---|---|---|---|---|

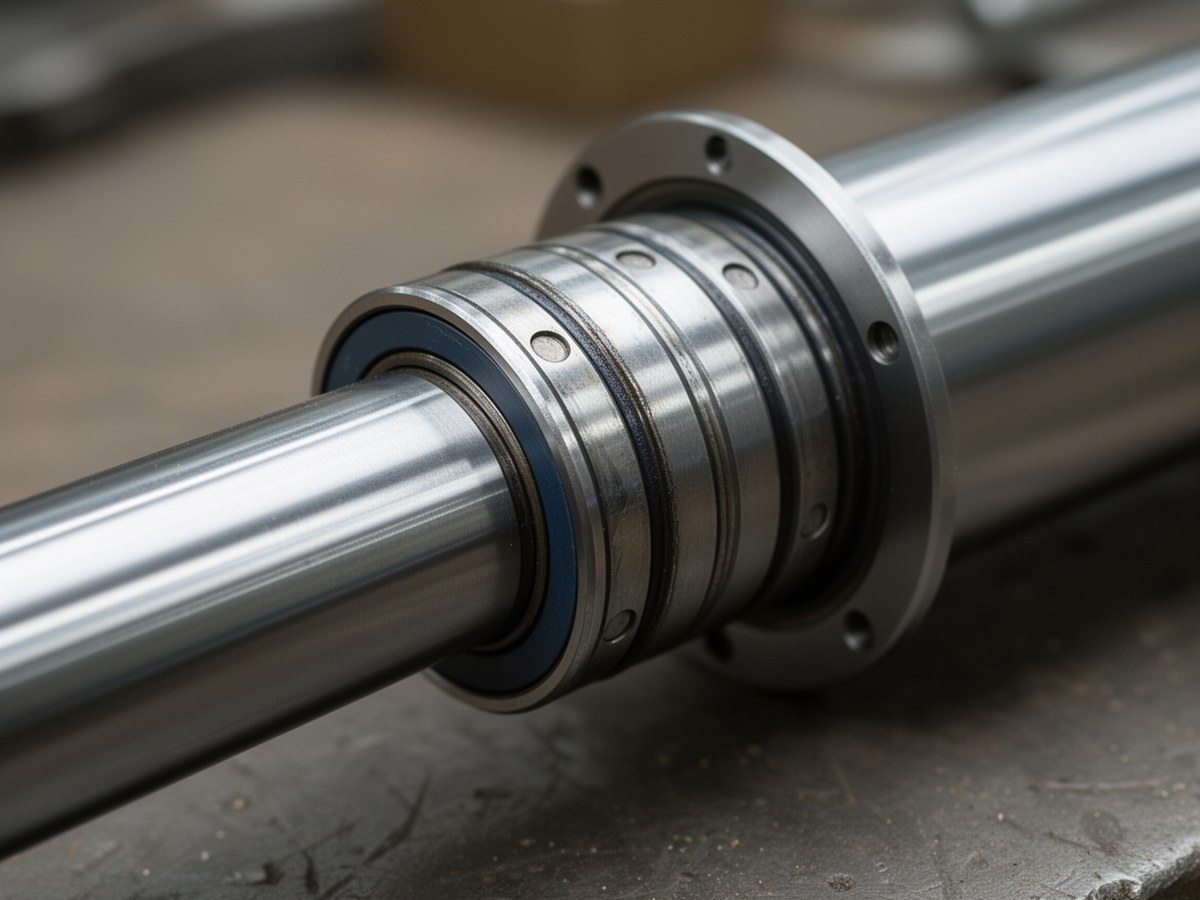

| Полированные валы (элемент системы «вал + втулка») | Низкие и умеренные нагрузки, жесткость ограничена | Точность средняя, люфт зависит от втулки и износа | Средний, при хорошем материале и смазке | Высокая чувствительность к пыли | Монтаж простой, но важна соосность и регулярная смазка |
| Линейные втулки/подшипники (элемент системы «вал + втулка») | Умеренные нагрузки, жесткость ниже рельсовых систем | Возможен заметный люфт в бюджетных исполнениях | От низкого до среднего | Чувствительны к абразиву и загрязнению | Требуют чистоты, контроля износа и замены втулок |
| Шлицевые валы | Жесткость и моментная устойчивость выше, чем у гладких валов | Точность выше, люфт лучше контролируется | Высокий при корректной смазке | Средняя чувствительность, нужна защита | Требуют аккуратного монтажа и стабильной смазки |
| Профильные рельсовые направляющие | Высокая жесткость, хорошо держат комбинированные нагрузки | Высокая точность, люфт можно минимизировать преднатягом | Высокий при правильной геометрии базы | Средняя, с уплотнениями устойчивость выше | Требовательны к плоскостности, параллельности и процедуре затяжки |
| Класс станка | Типичная задача | Чаще применяют | Комментарий |
|---|---|---|---|
| Легкий портал | Гравировка, пластики, композиты | Система «вал + втулка» или компактные рельсовые | Критичны масса портала и защита от пыли |
| Деревообработка | Высокая подача, пыльная среда | Профильные рельсовые направляющие | Нужны щетки, уплотнения и частая смазка |
| Металлообработка | Жесткое резание, ударные режимы | Профильные рельсовые или шлицевые валы | Ключевой фактор: моментная жесткость и качество базы |
| Высокодинамичная ось | Быстрые перемещения, частые реверсы | Рельсовые с оптимальным преднатягом | Избыточный преднатяг повышает нагрев и потери |
Сравнение базовых конструкций

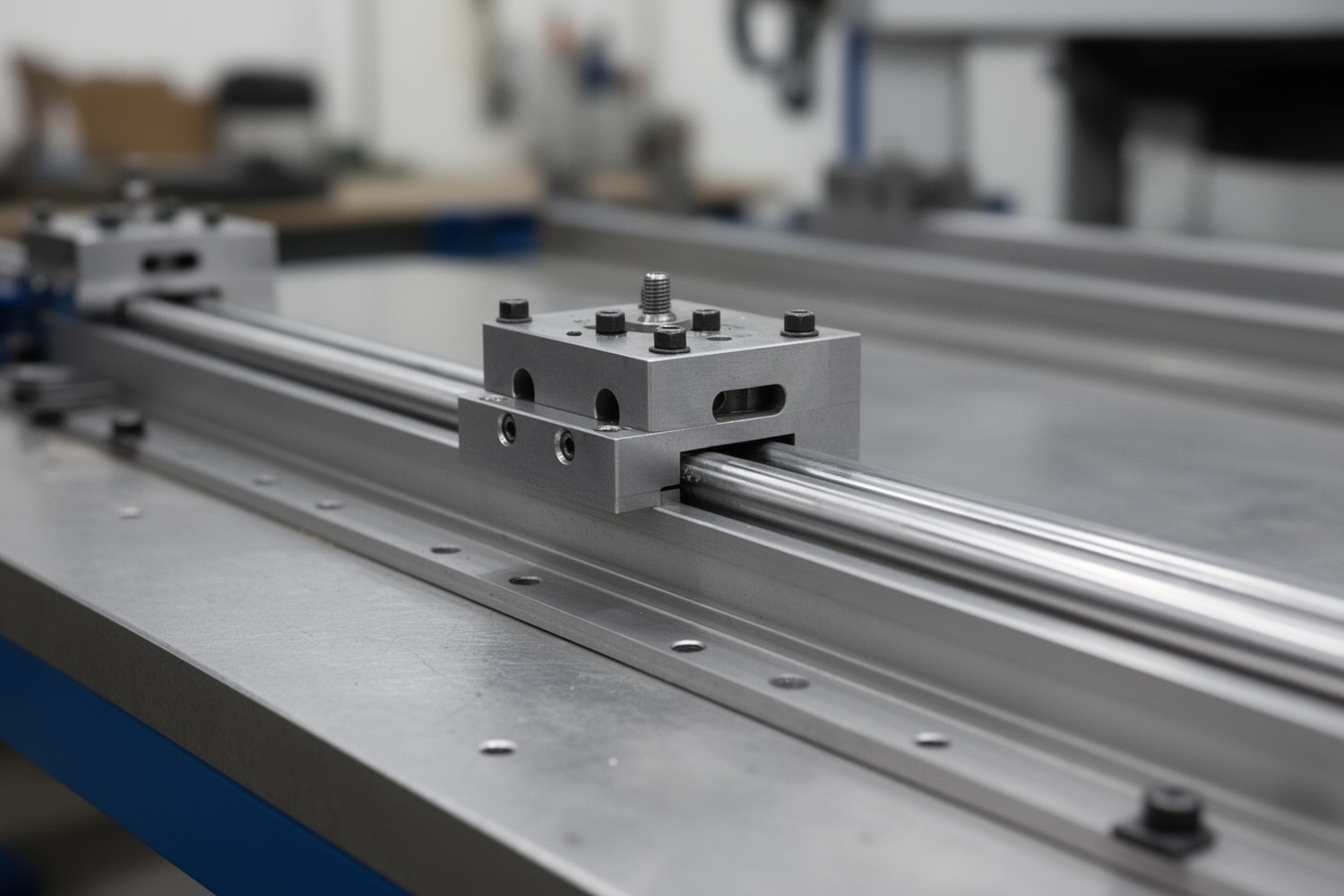

Фото уместно перед сравнительной таблицей типов направляющих.
Нагрузки и расчетная схема
На практике учитывают три группы воздействий: радиальные (Fr), осевые (Fa) и моментные (M). Моментные нагрузки часто недооценивают, хотя именно они ускоряют усталостный износ кареток.
- Радиальная нагрузка действует поперек направления хода и формирует основной контактный стресс.
- Осевая нагрузка действует вдоль оси перемещения и важна при агрессивных ускорениях и реверсах.
- Моментная нагрузка возникает из-за вылета инструмента, смещения центра масс и сил резания.
Увеличение расстояния между каретками Lk и базы между рельсами B снижает нагрузку на каждую каретку при моментах. Поэтому компоновка опор влияет на ресурс не меньше, чем номинал направляющих.
Базовая оценка эквивалентной нагрузки:
Peq = X·Fr + Y·Fa + KM·(M / Lk)Каталоговая корректировка нагрузки (обязательна для финального подбора):
Peq,cat = Ka·Kt·Kenv·Kinst·PeqОценка расчетного ресурса по динамической грузоподъемности:
L10 = (C / Peq,cat)p · 50 км, где p = 3 (шариковые), p = 10/3 (роликовые)Переход к ресурсу в часах при скорости v (м/мин):
Lh = (1000 · L10) / (60 · v)Упрощенная проверка жесткости узла:
δ ≈ F / kузла, при необходимости база проверяется дополнительно: δбазы ≈ F·L3 / (48·E·I)Короткий пример расчета одной оси
Исходные данные: Fr = 1200 Н, Fa = 300 Н, M = 90 Н·м, Lk = 0,18 м, X = 1, Y = 0,6, KM = 0,4. Тогда Peq = 1·1200 + 0,6·300 + 0,4·(90/0,18) = 1580 Н.
С учетом условий эксплуатации и монтажа: Ka = 1,3, Kt = 1,0, Kenv = 1,2, Kinst = 1,1. Получаем Peq,cat ≈ 2710 Н.
Для каретки с C = 15000 Н (шариковая, p = 3): L10 = (15000/2710)3·50 ≈ 8460 км. При v = 20 м/мин ресурс Lh ≈ 7050 ч.
Вывод: если требуемый ресурс выше, обычно увеличивают типоразмер, улучшают защиту и смазку, уменьшают моментные нагрузки через B и Lk.
Коэффициенты Ka, Kt, Kenv, Kinst, а также допустимые пределы по моментам, скорости и преднатягу берутся из каталога конкретной серии. Упрощенные формулы применяют только для предварительного подбора, затем проверяют все рабочие режимы, включая пиковые и ударные.
Критерии выбора: жесткость, точность, люфт, ресурс
Жесткость
Критерий: минимальный прогиб под рабочей нагрузкой. Практический вывод: если ось работает с моментами, сначала усиливают компоновку (B и Lk), затем увеличивают типоразмер.
Точность
Критерий: прямолинейность и повторяемость позиционирования. Практический вывод: класс направляющих должен соответствовать допускам детали и качеству базы, иначе класс теряется при сборке.
Люфт
Критерий: обратимый свободный ход. Практический вывод: люфт оси ЧПУ снижают преднатягом и качеством монтажа, но чрезмерный преднатяг повышает трение и нагрев.
Грузоподъемность и рабочая нагрузка
Критерий: статическая и динамическая грузоподъемность (C0 и C) плюс коэффициент запаса. Практический вывод: допустимая рабочая нагрузка задается ниже каталожных значений, особенно при ударных режимах.
Ресурс
Критерий: L10/Lh при реальном Peq,cat. Практический вывод: запас по ресурсу нужен с учетом загрязнений, duty cycle и режима смазки.
Преднатяг, класс точности и монтажные допуски
Обозначения у разных производителей различаются, но логика общая: класс точности обычно идет от нормального к высокоточному (например, N/H/P), а преднатяг от малого к повышенному (например, Z0/Z1/Z2).
| Сценарий | Класс точности | Преднатяг | Практическая рекомендация |
|---|---|---|---|
| Легкий гравер, невысокие силы | Нормальный | Малый | Сделать акцент на чистоте и простоте обслуживания |
| Деревообработка с высокой подачей | Нормальный/высокий | Малый или средний | Не завышать преднатяг, приоритет защите от пыли |
| Фрезерование металла | Высокий/прецизионный | Средний/повышенный | Проверить жесткость базы и моментные нагрузки |
| Высокодинамичная ось | Высокий | Малый/средний | Баланс между точностью, трением и нагревом |
Ниже приведены ориентиры по геометрии основания для предварительного проекта. Точные значения берут из каталога выбранной серии и длины рельса.
| Уровень точности | Типовая цель по оси | Плоскостность опорной поверхности | Параллельность и плоскостность направляющих | Контроль |
|---|---|---|---|---|
| Нормальный (N) | Черновые и универсальные операции | порядка 0,03-0,05 мм/м | порядка 0,03 мм/м | Линейка, индикатор, контрольная каретка |
| Высокий (H) | Точная серийная обработка | порядка 0,02-0,03 мм/м | порядка 0,02 мм/м | Индикатор, поверочная линейка, контроль затяжки |
| Прецизионный (P) | Высокая повторяемость и геометрия | порядка 0,01-0,02 мм/м | порядка 0,01-0,02 мм/м | Расширенный контроль геометрии и температурной стабильности |
Минимальные требования к монтажу включают: чистоту посадок, плоскостность и прямолинейность опорной поверхности, параллельность рельсов, поэтапную затяжку крепежа с контролем момента.
Типичная ошибка: высокий преднатяг на недостаточно жестком основании. Результат: рост сопротивления ходу, локальный перегрев и ускоренный износ дорожек.
Эксплуатация: смазка, защита, загрязнения, ТО
| Условия | Риски | Защита | Сервисный подход |
|---|---|---|---|
| Чистый цех, без СОЖ | Старение смазки | Базовые уплотнения | Плановая дозировка смазки и контроль шума |
| Деревопыль, МДФ | Абразив в дорожках | Щетки, лабиринтные уплотнения, кожухи | Сокращенные интервалы смазки и очистки |
| Металлообработка с СОЖ | Вымывание смазки, коррозия | Усиленные торцевые уплотнения, защита от стружки | Периодический контроль состояния смазки и уплотнений |
| Интенсивный 24/7 режим | Тепловой дрейф, усталостный износ | Комплексная защита и стабильная подача смазки | ТО по моточасам, мониторинг температуры узла |
Типовые ошибки выбора и монтажа
Легкие порталы
- Недооценка изгиба балки и момента от вылета шпинделя.
- Выбор по массе без учета ускорений и реверсов.
Деревообработка
- Слабая защита направляющих от мелкой пыли.
- Редкая смазка при высоких подачах.
Металлообработка
- Недостаточная база под рельсы, потеря геометрии при затяжке.
- Оценка ресурса только по статической грузоподъемности.
Высокодинамичные оси
- Избыточный преднатяг, рост температуры и потерь.
- Отсутствие контроля вибраций и состояния крепежа.
Пошаговый алгоритм выбора и чек-лист
- Соберите входные данные по нагрузкам, кинематике, точности и среде.
- Постройте расчетную схему и оцените Peq по рабочим режимам.
- Выберите тип линейных направляющих для ЧПУ: система «вал + втулка», шлицевые валы или профильные рельсовые направляющие.
- Проверьте моментную устойчивость компоновки (B и Lk).
- Оцените ресурс L10 и переведите его в часы для реальной скорости.
- Назначьте класс точности и преднатяг под задачу.
- Проверьте геометрию базы и монтажные допуски.
- Сформируйте регламент смазки, защиты и KPI приемки.
| Пункт проверки перед закупкой | Статус | Комментарий |
|---|---|---|
| Расчет Peq выполнен для номинала и пиков | Да/Нет | |
| Учтены каталоговые коэффициенты (ударность, среда, температура, монтаж) | Да/Нет | |
| Ресурс L10 в часах соответствует задаче | Да/Нет | |
| Проверены моменты и разнос кареток | Да/Нет | |
| Выбраны класс точности и преднатяг | Да/Нет | |
| Подтверждены допуски основания и параллельность | Да/Нет | |
| Согласован регламент смазки и защиты | Да/Нет |
KPI приемки после монтажа
- Люфт оси ЧПУ под реверсом в заданном допуске.
- Прямолинейность перемещения на всей длине хода.
- Повторяемость позиционирования в требуемом диапазоне.
- Отсутствие локального перегрева кареток на рабочей скорости.
- Стабильный шум и вибрация без роста после приработки.
Диагностика после ввода в эксплуатацию
| Симптом | Вероятная причина | Корректирующее действие |
|---|---|---|
| Рост люфта оси ЧПУ | Износ втулок/кареток, ослабление крепежа | Проверить крепеж, измерить люфт, заменить изношенные элементы |
| Локальный нагрев каретки | Избыточный преднатяг, перекос базы, дефицит смазки | Проверить геометрию, скорректировать преднатяг, восстановить смазку |
| Шум и вибрации на реверсах | Недостаточная жесткость компоновки, износ, загрязнение | Проверить B и Lk, очистить узел, пересмотреть режимы |
| Падение повторяемости | Параллельность и плоскостность направляющих вне допуска, тепловой дрейф | Провести геометрический контроль и проверку температурного режима |
Итог: корректный выбор направляющих для станка с ЧПУ это связка расчета, компоновки и технологичной сборки. Даже качественные направляющие не компенсируют ошибки базы, монтажа и обслуживания.
